Il waterblock in dettaglio

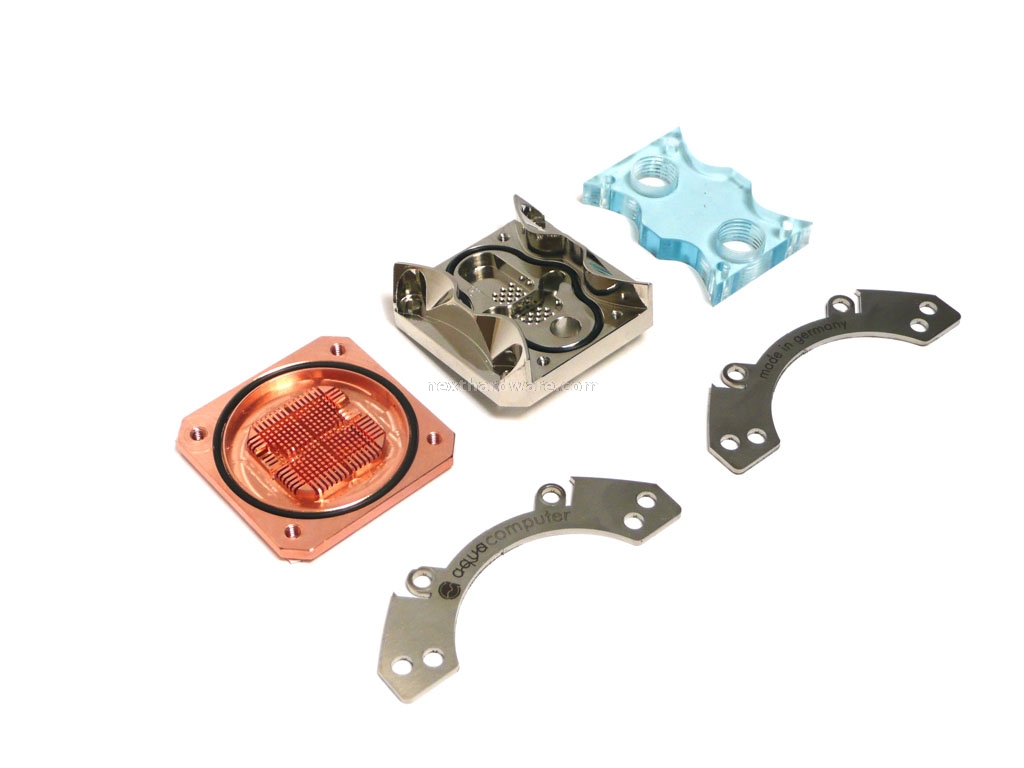

| Il Cuplex XT Double Impact è composto da:
| |

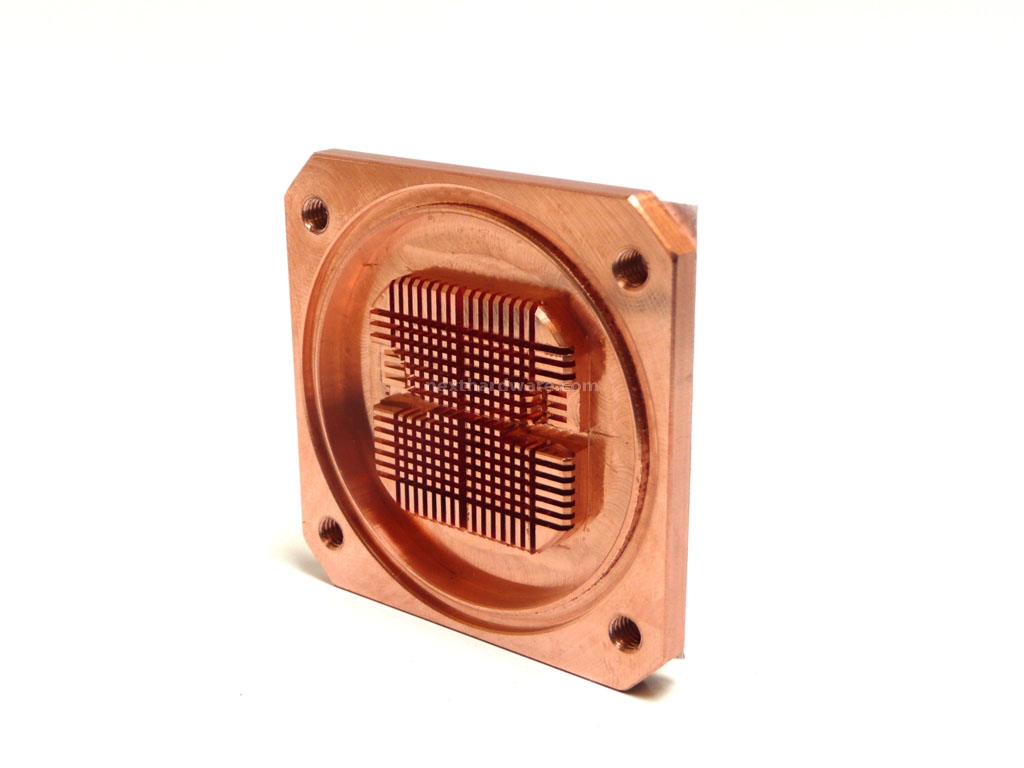

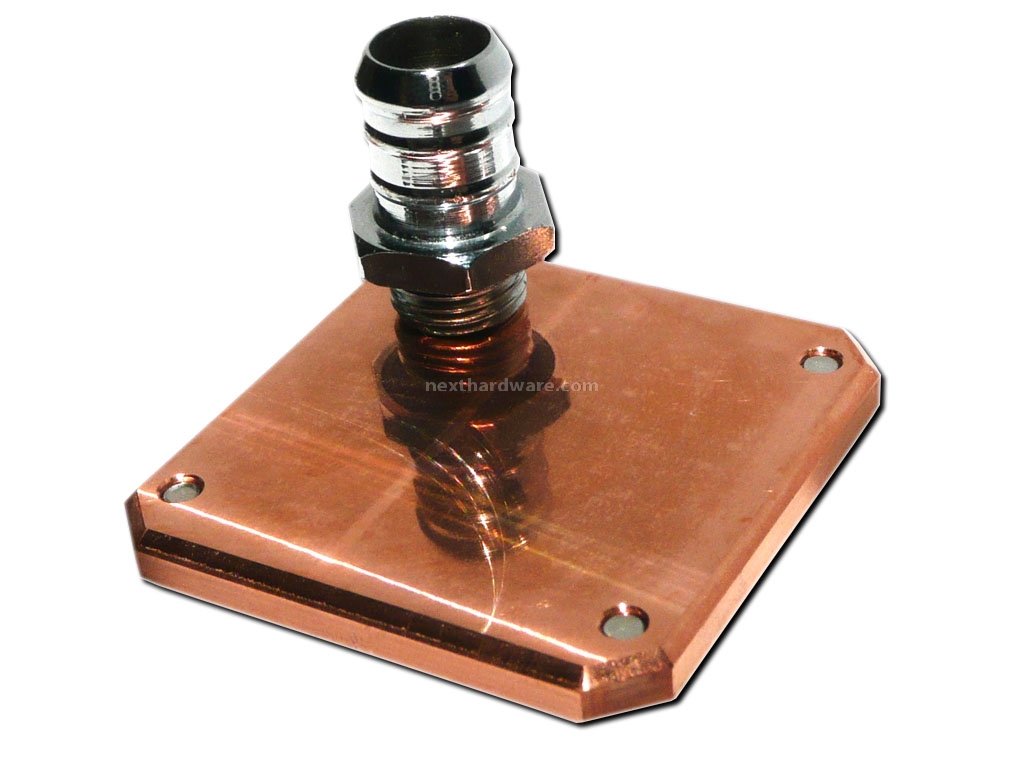

La base
| | |

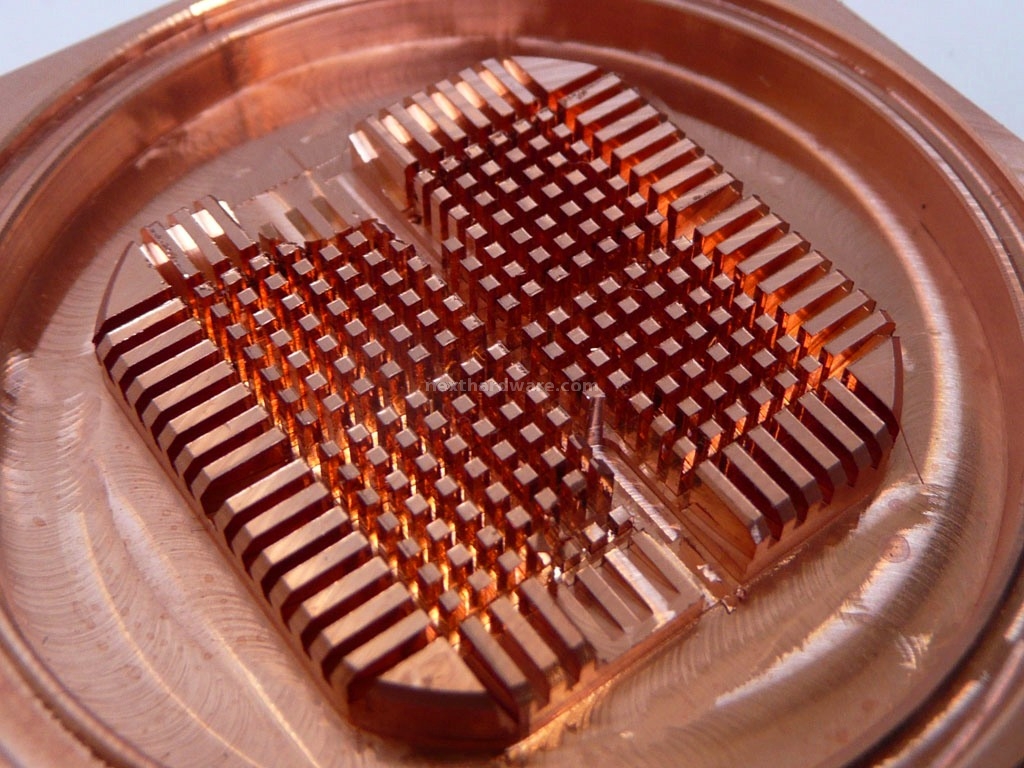

| | La lavorazione sulla base è davvero un'opera d'arte, non è presente nessuna sbavatura o imperfezione. Come si nota dall'immagine in alto a sinistra la struttura è asimettrica; ne capiremo il motivo in seguito analizzando in dettaglio il diffusore . Sulla base sono presenti più di 170 micro-pin ( 1mm di lato) suddivisi in quattro aree distinte. La base ha una lappatura ottima, sebbene parzialmente coperta dai residui di colla della pellicola protettiva. Consigliamo quindi di pulire la base con un panno imbevuto di alcol. |

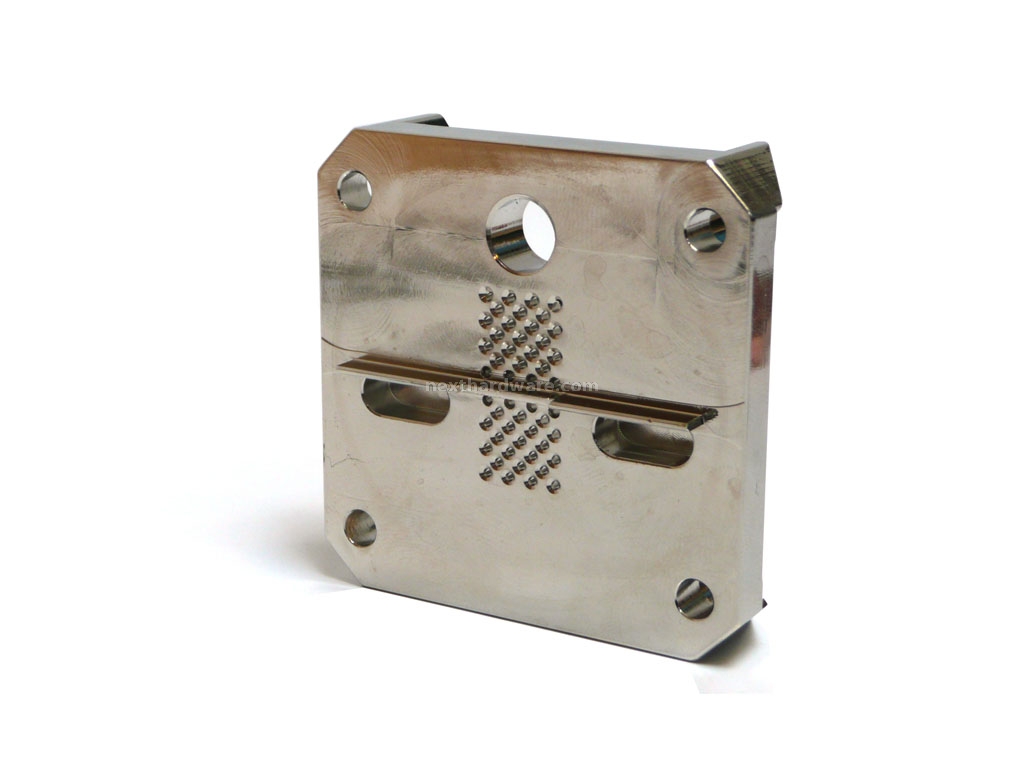

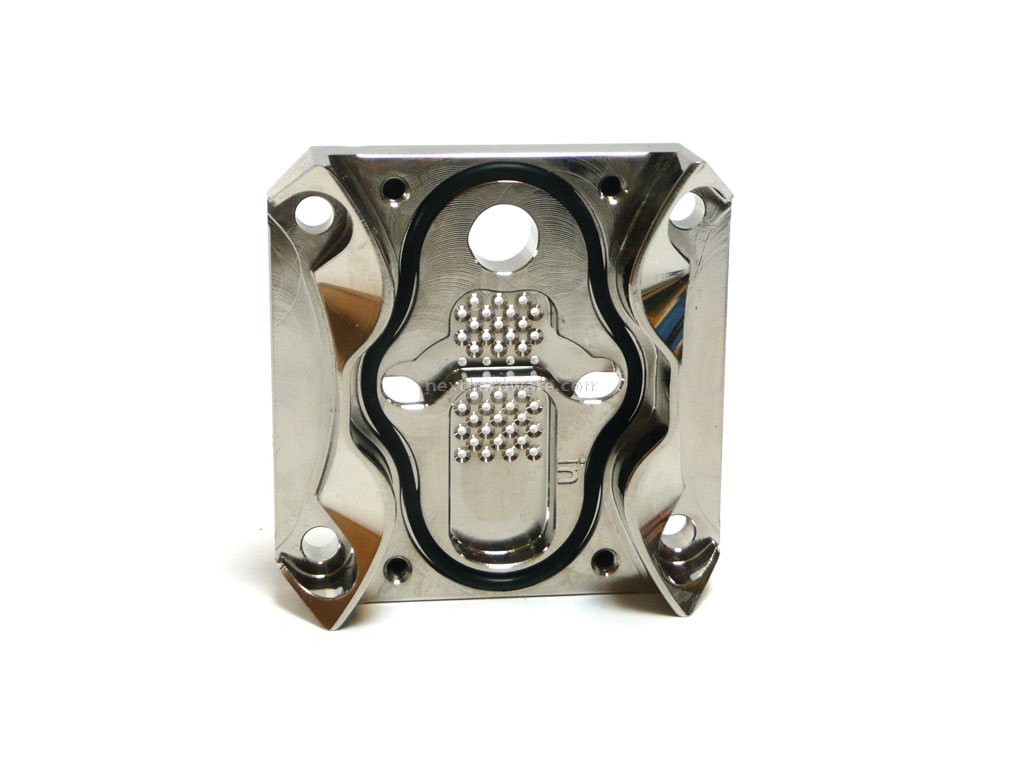

Il diffusore
| | |

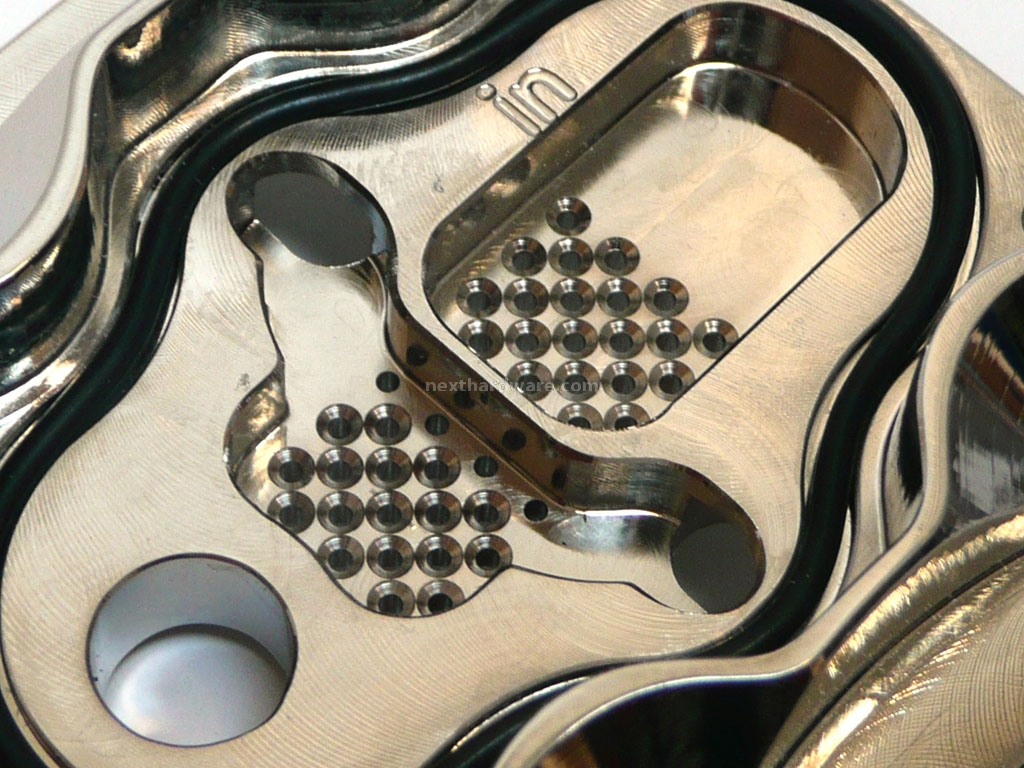

| | Il diffusore è forse la parte più interessante del prodotto; è infatti quest'ultimo a dettare il particolare percorso del flusso che caratterizza il Cuplex XT DI. Come possiamo notare nella foto a lato il liquido entra dalla destra per attraversare la prima serie di 25 micro-fori e andare a contatto con la base. Successivamente il flusso viene incanalato nuovamente verso il diffusore attraverso le aperture a lato dello stesso (in corrispondenza degli intagli nella struttura a micro-pin della base). A questo punto il liquido impatta nuovamente sulla base attraversando il secondo spray pattern per poi essere raccolto verso il raccordo di uscita. |

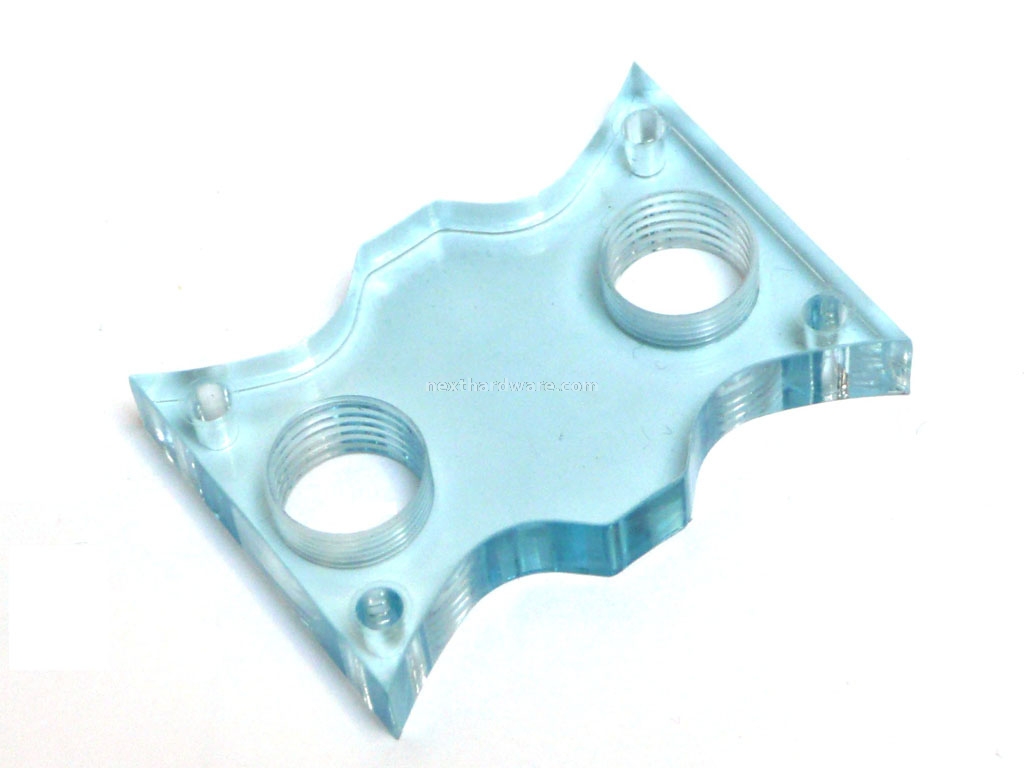

Il top
| | Il top è in plexyglass di un bel color acquamarina; trova alloggio sopra al diffusore a cui è fissato tramite quattro viti ad esagono incassato. |

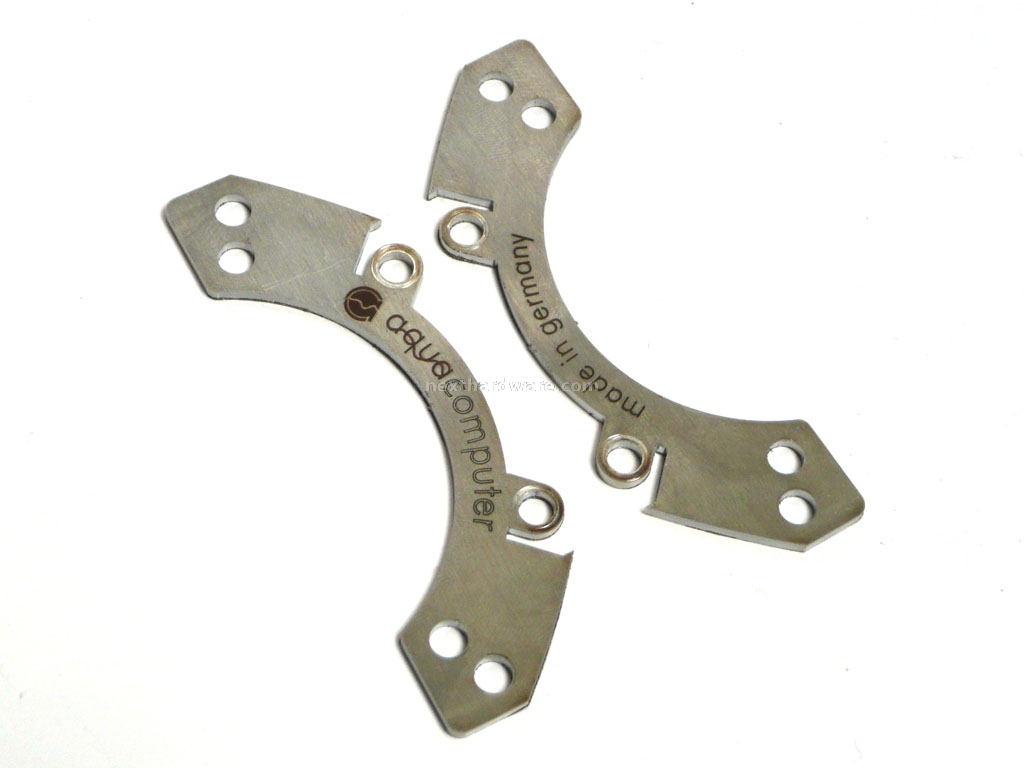

Staffe
| | Le staffe (in acciaio stainless) sono ancorate ai lati del diffusore tramite quattro viti a brugola. |
