10. Regolazione tensione
I test di regolazione della tensione vengono effettuati collegando tutte le linee elettriche al nostro PowerKiller, simulando il comportamento dell'alimentatore con carichi comparabili a quelli di una postazione reale.

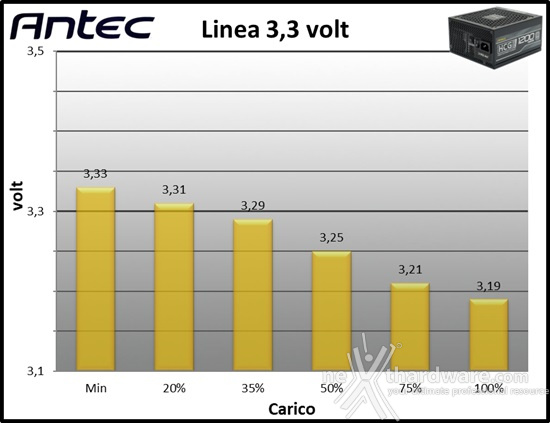

Linea +3,3V
Tensione media 3,263 volt
Scostamento dal valore ideale (3,33 volt) = -2,00%
Linea +5V
Tensione media 4,906 volt
Scostamento dal valore ideale (5,0 volt) = -1,86%
Linea +12V
Tensione media 12,100 volt
Scostamento dal valore ideale (12,0 volt) = +0,83%
Il test di carico viene superato con buoni risultati: il valore medio della tensione conserva un buon margine sulla linea principale, mentre scende leggermente rispetto a quello ideale sulle tensioni minori, complici valori di partenza praticamente pari a quelli nominali.
Ad ogni modo, anche a pieno carico, i valori restano al di sopra della soglia minima prevista dallo standard ATX 3.x.
Test 12VHPWR
| Potenza | Â Corrente | Tensione | Vdrop |
| 150W | 12,5A | 12,19V | +50mV |
| 300W | 25,0A | 12,12V | -20mV |
| 450W | 37,5A | 12,06V | -80mV |
| 600W | 50,0A | 12,00V | -140mV |
| Â 850W (fuori specifica) | 70,5A | 11,91V | -230mV |
La tensione in uscita al cavo 12VHPWR contiene la caduta di tensione rispetto al valore a vuoto in appena 140mV, un risultato ottimo e raggiunto, oltre che per l'ottimo cavo e l'eccellente componentistica, anche grazie all'innalzamento della tensione principale che si registra oltre i 50W erogati.
Non ci resta che passare al test di sovraccarico per verificare l'efficacia dei sistemi di protezione.
Sovraccarico
| Â Alimentatore in test | Antec HCG1200 PRO Platinum ATX 3.1 |
| Max Output Power | 1625W |
| Max Output Current | 135A |
| Percentage Increase | +35% |
| 12V | 11,80V |
| 5V | 4,81V |
| 3,3V | 3,17V |
In osservanza ai requisiti imposti dallo standard ATX 3.x, l'Antec HCG1200 PRO Platinum ATX 3.1 è in grado di erogare una potenza del 200% (2400W) per 100 μs, ma riesce a sostenere per diversi secondi anche un surplus del +35% con una potenza assorbita dalla rete elettrica di circa 1800W; l'efficienza anche in condizione di forte sovraccarico si mantiene su un ottimo 90,3%.
Come sempre torniamo a ribadire che la prova di sovraccarico è da noi eseguita al solo scopo di accertare la bontà della circuiteria interna e dei sistemi di protezione, motivo per cui raccomandiamo di scegliere l'alimentatore in base alle reali necessità della vostra postazione senza fare affidamento alla sua capacità di lavorare fuori specifica.
