Alimentatori Lineari DIY

[madman]

Mi torna in mente sempre lo switch come soluzione più semplice sempre a livello di 220V però....

IEC 220V -> Switch -> Posizione A -> connesione diretta 220V
Posizione B -> conssessione tramite relé attivato dal pico psu

In 12V proveniente da Pico PSU che chiude il relé.

Quindi ogni Alimentatore ha due IN: uno per la 220 V e uno per la 12V.

[mamart]

Mi torna in mente sempre lo switch come soluzione più semplice sempre a livello di 220V però....

IEC 220V -> Switch -> Posizione A -> connesione diretta 220V
Posizione B -> conssessione tramite relé attivato dal pico psu

In 12V proveniente da Pico PSU che chiude il relé.

Quindi ogni Alimentatore ha due IN: uno per la 220 V e uno per la 12V.

Mad mi sono perso....
Fai uno schemino...anche così a blocchi....giusto per capire cosa intendi.
Non riesco a seguire il percorso che dovrebbero fare i cavi della 220v.
Così a naso però mi sembra un bordello il discorso di comandare i relè con la 220v ma magari mi sono incartato io.
Tieni anche presente che se nella pcb devono passarci sia l'alta tensione (220v) che la bassa tensione (9v/15v) serviranno piste e distanze diverse.....

[madman]

Ok ma penso domani.

[madman]

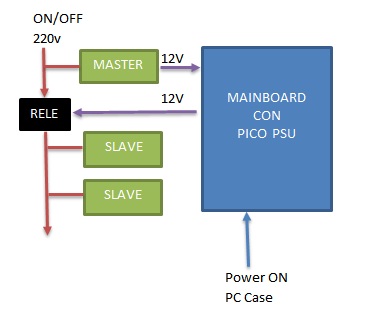

Come promesso, questo è il modo i cui io monterei il relè sulla 220v. C'è un modo migliore e/o più pulito per evitare fili volanti nel case?

[mamart]

Come promesso, questo è il modo i cui io monterei il relè sulla 220v.

ok...ora è chiaro...

C'è un modo migliore e/o più pulito per evitare fili volanti nel case?

Si....
E' quello che ti dicevo sopra.
Prendere l'alimentazione per il relè dalla pcb invece che dal pico ed eventualmente fare una scheda unica che integri le piste per i tre circuiti ed una pista separata, dimensionata adeguatamente, per distribuire e gestire la 220v.
Al massimo si avrebbero dei cavi che entrano ed escono dalla pcb ma se i toroidali sono sotto è mezza pena.
Però non so....non vedo un vantaggio in questa soluzione rispetto a quella postata per ultima...che prende l'alimentazione a monte ed utilizza un relè a bassa tensione sulle piste a bassa tensione....totalmente modulare e senza troppi cavi volanti.

[madman]

Piccolo OT: in tema di DYI e integrazione.. io da un paio di giorni ho delle "visioni", dai un occhio a questo thread

[mamart]

Piccolo OT: in tema di DYI e integrazione.. io da un paio di giorni ho delle "visioni", dai un occhio a questo thread

Insomma qui rischiamo di fare la fine dell'asino di Buridano, che morì di fame per non sapere cosa scegliere di mangiare davanti a tanti cibi differenti.

Ecco....
Non capisco perchè questo genere di discussioni finiscano sempre in un bordello infernale con millemila soluzione "più o meno" e nessuna soluzione concreta.
