7.Montaggio componenti
Di seguito vi mostreremo un rapido assemblaggio dei componenti per darvi un'idea di massima sugli spazi interni e le soluzioni, partendo dall'installazione del radiatore per sistemi a liquido.
| | |

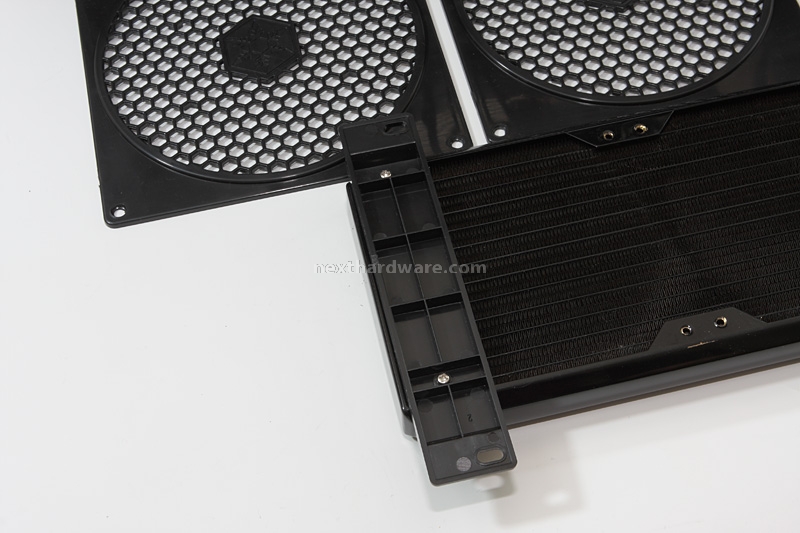

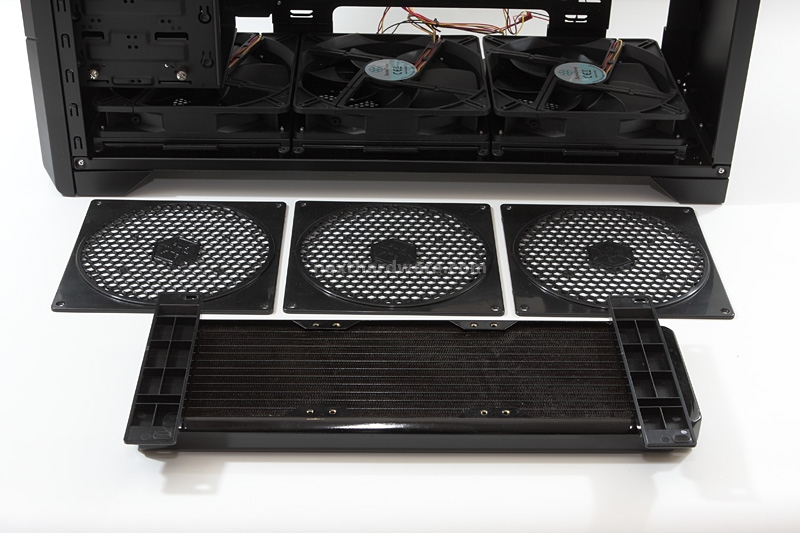

| Il primo passo consiste nella semplice rimozione dei cover delle 3 ventole da 180mm disposte in basso. Per far questo è sufficiente svitare le viti di blocco del “carrello”, tirare il tutto verso l'esterno e rimuovere le viti superiori. In alto è possibile vedere la procedura terminata. Fatto questo è necessario posizionare e serrare al radiatore gli adattatori previsti. | |
| | |

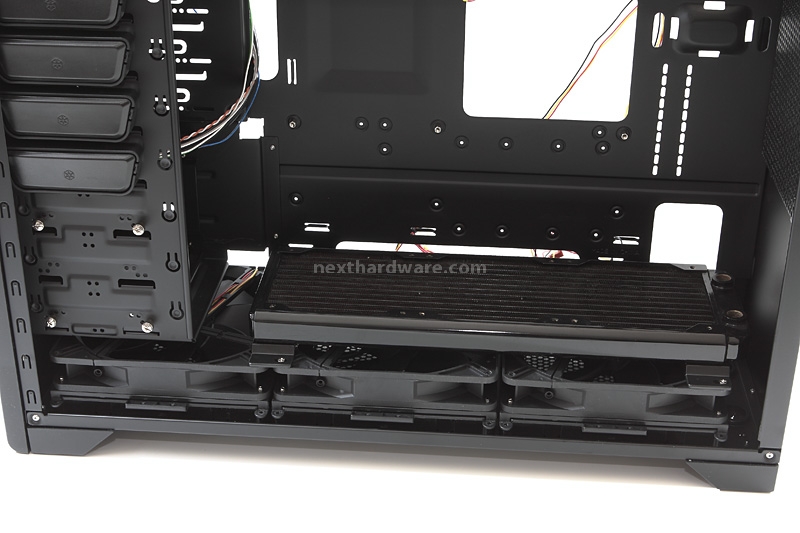

| A questo punto è sufficiente posizionare il radiatore in modo che i fori esterni degli adattatori combacino con i corrispondenti delle ventole e serrare il complesso (usando 4 delle 16 viti rimosse in precedenza). | |
| | |

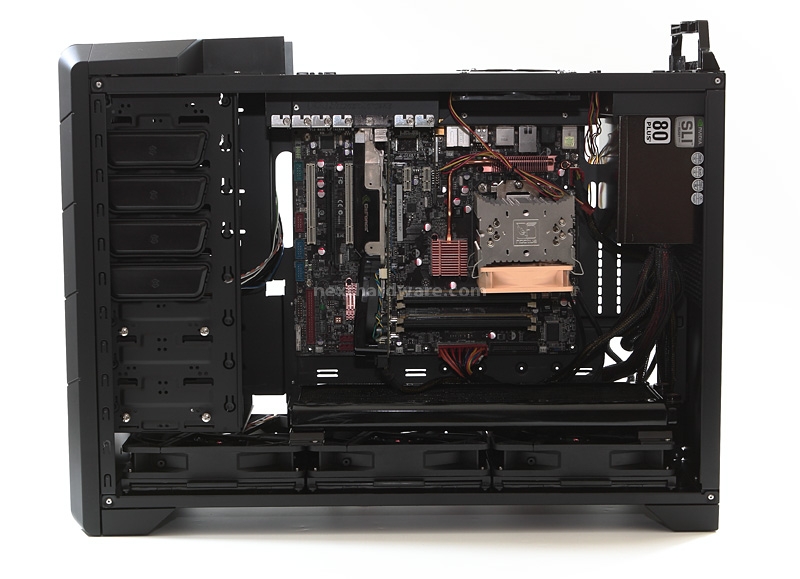

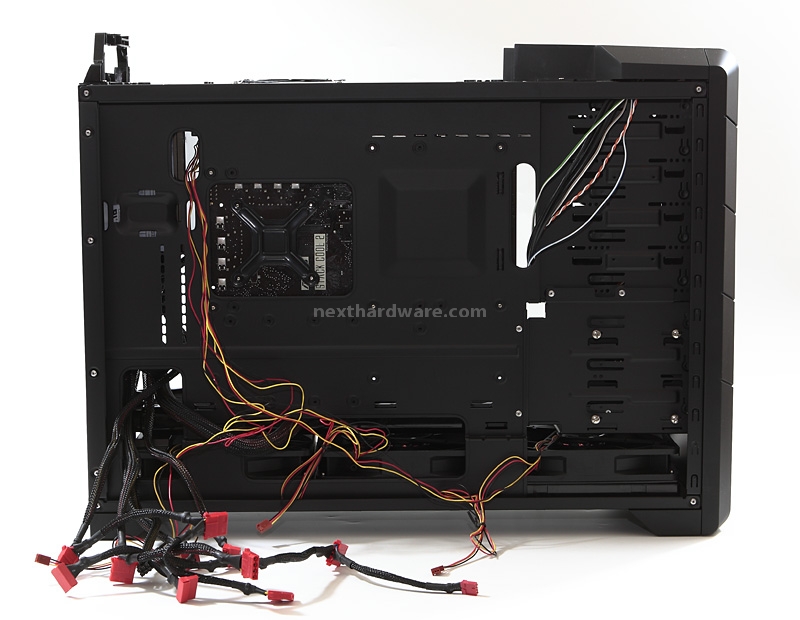

| Montaggio parziale dei componenti, si nota nella parte posteriore l'ampia feritoia che consente l'accesso al sistema di montaggio della CPU, nonché le aperture per il cable management. L'accessibilità è notevole, il montaggio della scheda madre avviene molto velocemente, insolita la sistemazione prevista per l'alimentatore. | |
| | |

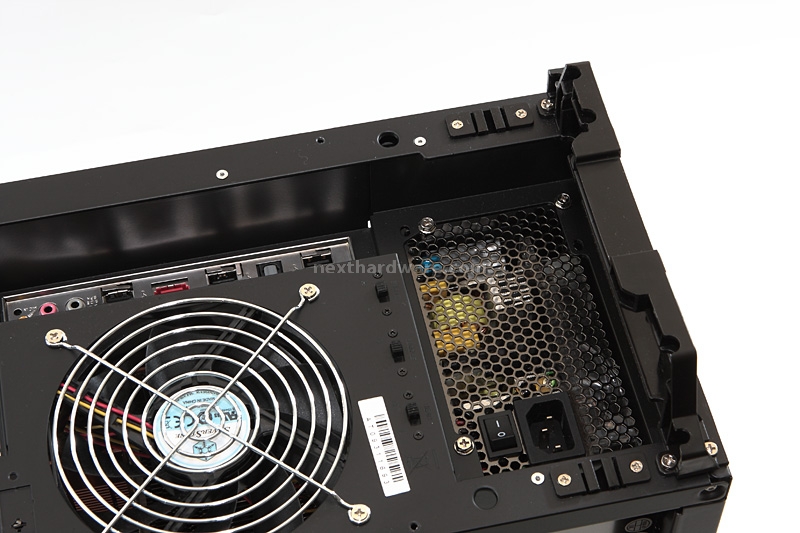

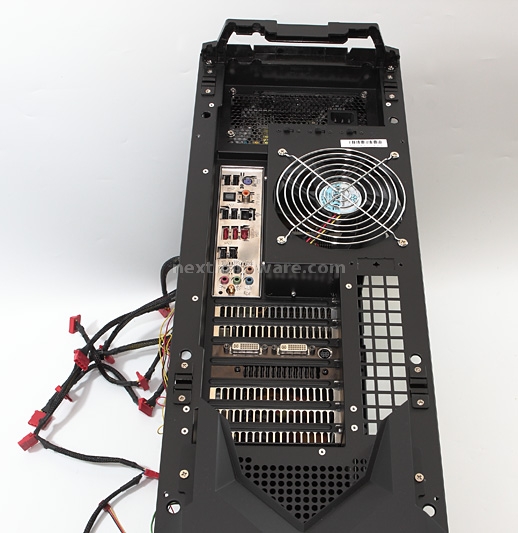

| Due immagini della parte superiore, una volta montati i componenti interni. | |
