12. Accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.
Durante la fase di accensione tutte le tre tensioni d'interesse raggiungono velocemente il valore nominale senza mostrare incertezze o picchi anomali; l'andamento è ulteriormente migliorato rispetto al precedente modello.
Il cavo PG (Power-Good) del connettore ATX segnala la completa operatività del Seasonic FOCUS GX-1000 ATX 3.0 in 180ms.
Low Frequency Ripple 12V @ 0%
| Â PWM Frequency Ripple 12V @ 0% |
Low Frequency Ripple 12V @ 50%
| PWM Frequency Ripple 12V @ 50%
|
Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
L'ampiezza dell'oscillazione della tensione d'uscita sulla linea da 12 volt è leggermente migliorata rispetto a quella vista sulle precedenti versioni.
Un ripple di circa 30mVpp è senza dubbio un ottimo risultato per questa fascia e, comunque, ben lontano dal limite massimo di 120mV previsti dallo standard ATX.

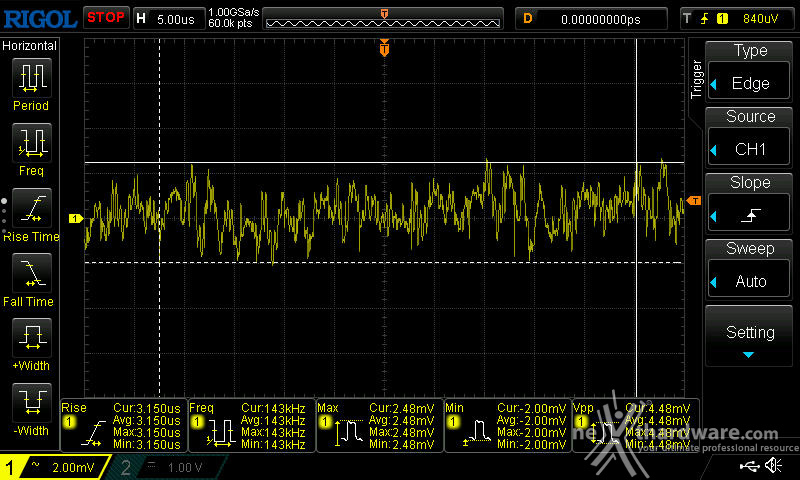

Low Frequency Ripple 5V @ 0%
| PWM Frequency Ripple 5V @ 0%
|
Low Frequency Ripple 5V @ 50%
| PWM Frequency Ripple 5V @ 50%
|
Low Frequency Ripple 5V @ 100%
| PWM Frequency Ripple 5V @ 100%
|
Discorso analogo per la linea da 5 volt, che presenta un ripple di poco superiore ai 10mVpp, quindi abbondantemente entro il limite dei 50mV.

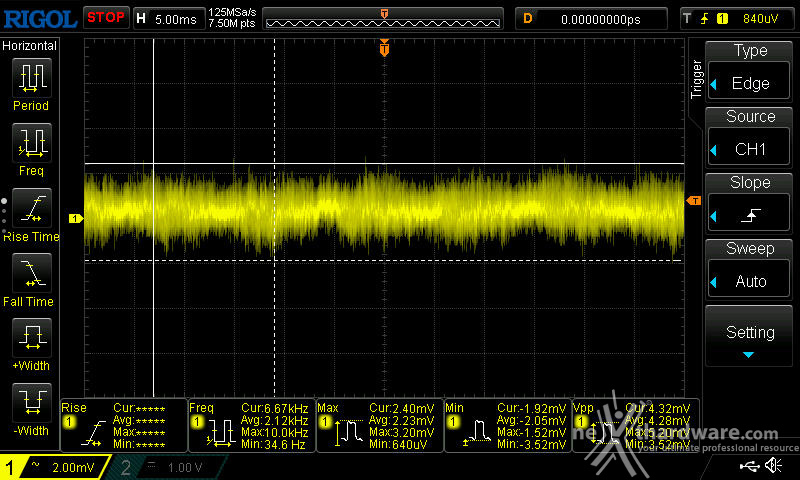

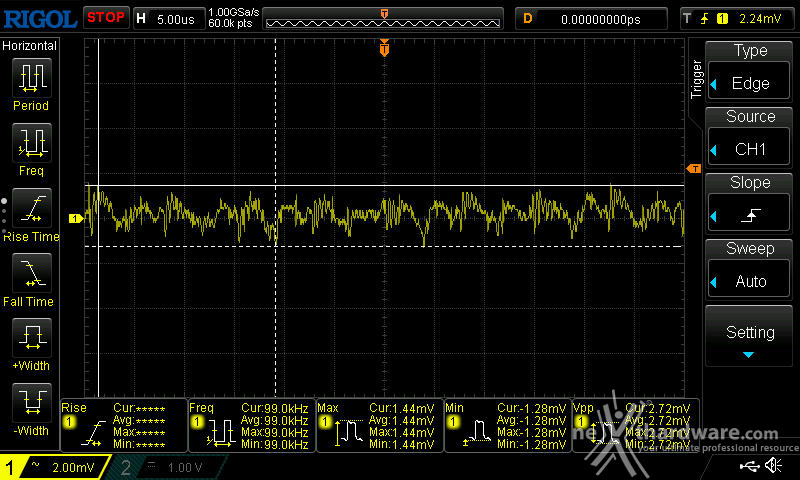

Low Frequency Ripple 3,3V @ 0%
| Â PWM Frequency Ripple 3,3V @ 0% |
Low Frequency Ripple 3,3V @ 50%
| PWM Frequency Ripple 3,3V @ 50%
|
Low Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
Risultato ancora migliore sulla linea da 3,3 volt con meno di 6mVpp, un'oscillazione ulteriormente ridotta rispetto a quella vista sui precedenti modelli.
