Sapphire Radeon HD 6970 e HD 6950 : finalmente Cayman !

4. AMD Eyefinity e Supporto 3D



AMD Eyefinity e DisplayPort 1.2

La tecnologia Eyefinity ha trovato nella Radeon HD 5870 Eyefinity 6 la sua massima espressione, integrando ben 6 mini DisplayPort e consentendo il collegamento di 6 monitor digitali. Le schede della serie HD 6800 e HD 6900 seguono un approccio simile, ma traggano vantaggio dallo standard DisplayPort 1.2 che, grazie al raddoppio della banda di trasmissione, consente di pilotare più di un monitor con un solo cavo. Le specifiche DisplayPort 1.2 sono state rettificate ad inizio 2010 e AMD è stato il primo produttore ad introdurne il supporto nativo nelle sue schede video. Purtroppo non sono ancora disponibili monitor DisplayPort 1.2 se non per soluzioni professionali, di conseguenza bisognerà attendere il 2011, per poter sfruttare al meglio le nuove schede.

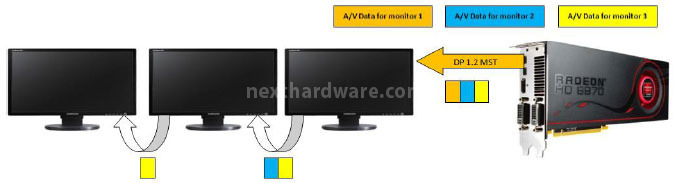

DisplayPort 1.2 Multi Stream in daisy-chain

DisplayPort 1.2 Multi Stream con HUB MST

Eyefinity 6 con Dongle MST

La massima risoluzione supportata attraverso le connessioni DisplayPort 1.2 delle schede video AMD, è di 4096x2160 @ 50Hz (oltre 8.8 MegaPixel).

La tecnologia Multi-Stream Transport, implementata nelle GPU AMD, consente di veicolare attraverso un singolo cavo DisplayPort 1.2 da 1 a 6 segnali video (in relazione alla risoluzione utilizzata) in modalità daisy-chain, oppure attraverso l’uso di dongle o HUB MST. La tecnologia daisy-chain richiede l’uso di monitor dotati di supporto nativo per questa tecnologia e consente il collegamento in cascata di più dispositivi. Gli HUB MST sono dispositivi che si occupano di dividere il segnale video DP 1.2 Multi Stream verso connessioni DisplayPort, VGA, DVI e HDMI e consentono il collegamento di monitor tradizionali. Con l’utilizzo di due HUB MST è possibile installare fino a 6 monitor su una singola scheda video. Un approccio meno costoso è quello di utilizzare i dongle MST, che permettono di supportare fino a due monitor DisplayPort per ogni uscita della scheda video; per installare 6 monitor è quindi necessario utilizzare anche le due porte DVI incluse.

Le schede attualmente in produzione sono dotate di una singola porta DVI Dual Link, di conseguenza è possibile collegare un solo schermo VGA alle HD 6800 e HD 6900.

Le connessioni DisplayPort 1.2 consentono, inoltre, di veicolare audio multicanale ad alta qualità in modalità DTS-HD Master, Dolby TrueHD e PCM 7.1 Ch.

Supporto 3D

AMD ha deciso di non affidarsi ad un unico standard per il supporto delle tecnologie stereoscopiche, ma ha cercato di creare un "ecosistema" compatibile con la maggior parte delle soluzioni oggi presenti in commercio. All’interno dei driver Catalyst è stato incluso il supporto all’AMD HD3D Technology, che consente l’elaborazione di segnali 3D a partire da una sorgente 2D. Nel caso di un gioco DirectX, vengono intercettate le chiamate alle API ed ogni scena viene calcolata due volte da diverse angolazioni: i dati così ottenuti  sono inviati attraverso l’AMD Quad Buffer alla GPU che li sequenzierà o li impacchetterà nel formato corretto per la visione sui monitor 3D.

Â	Â
Pipeline di creazione di un contenuto 3D nelle GPU AMD di ultima generazione	Formato HDMI 1.4a Packed Frame supportato dalle TV 3D



AMD supporta diversi formati 3D tra cui:

• Linee interlacciate
• Scacchiera
• Side by Side
• Sopra – Sotto
• HDMI 1.4a Packet Frame
• DisplayPort MSA Misc1 Bits

La modalità che sarà più comunemente utilizzata sarà quella HDMI 1.4a Packet Frame, che è quella implementata da tutte le moderne televisioni 3D. Per il corretto funzionamento del link tra scheda video e TV 3D, è necessario un cavo HDMI High Speed, nuova denominazione per i cavi HDMI 1.4a.
