Sapphire HD 4890 1 GB GDDR5

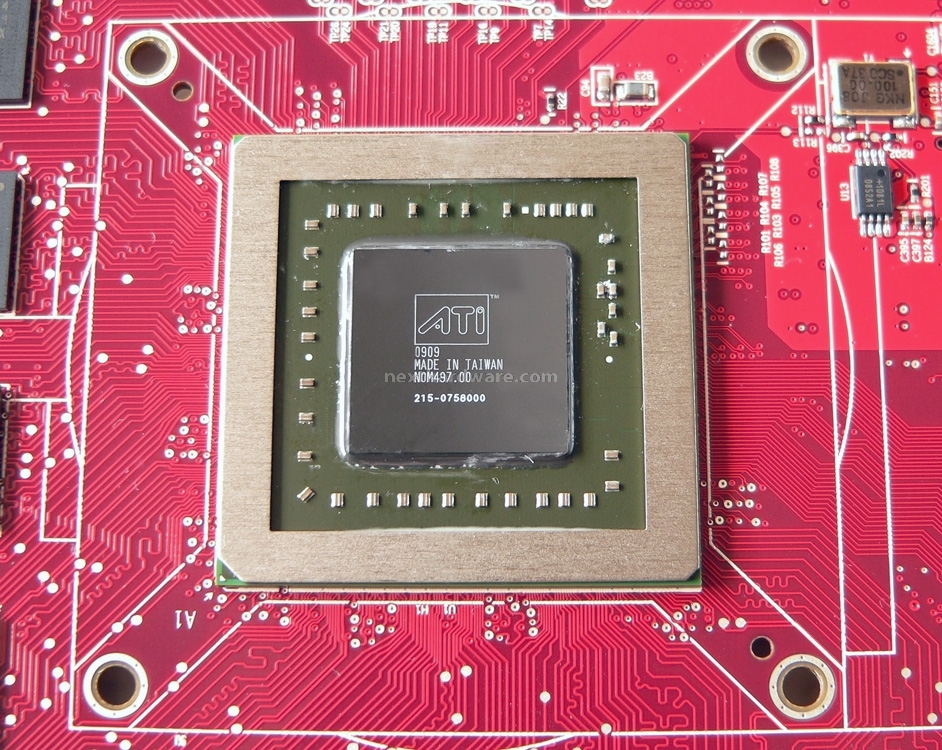

La GPU RV790 XT deriva direttamente da RV770 da cui eredita il numero di transistor (956 M) e la tecnologia produttiva (55nm). Le dimensioni del die sono lievemente maggiori, infatti al fine di ottimizzare la resa produttiva, i consumi e il posizionamento dei componenti interni, AMD ha delegato a TSMC (fonderia Taiwanese dove le GPU vengono create) un redesign del suo chip. L'interfaccia di memoria risulta leggermente più veloce, nei benchmark però, questa caratteristica non è valutabile in modo tangibile. La nuova GPU non condivide la stessa piedinatura di RV770, è stato quindi necessario riprogettare parte del PCB al fine di accogliere il nuovo integrato. La tensione di alimentazione è stata inalzata di fabbrica fino a ~1.3 al fine di facilitare la stabilità a frequenze elevate. L'RV790 è prodotto in due varianti commerciali, XT e XTX, caratterizzati dalla frequenza operativa di 850 Mhz per il primo e 900 Mhz per il secondo. Il die è come di consueto protetto da una piccola cornice metallica al fine di evitare danneggiamenti durante l'installazione dei dissipatori già di fabbrica, piuttosto voluminosi.

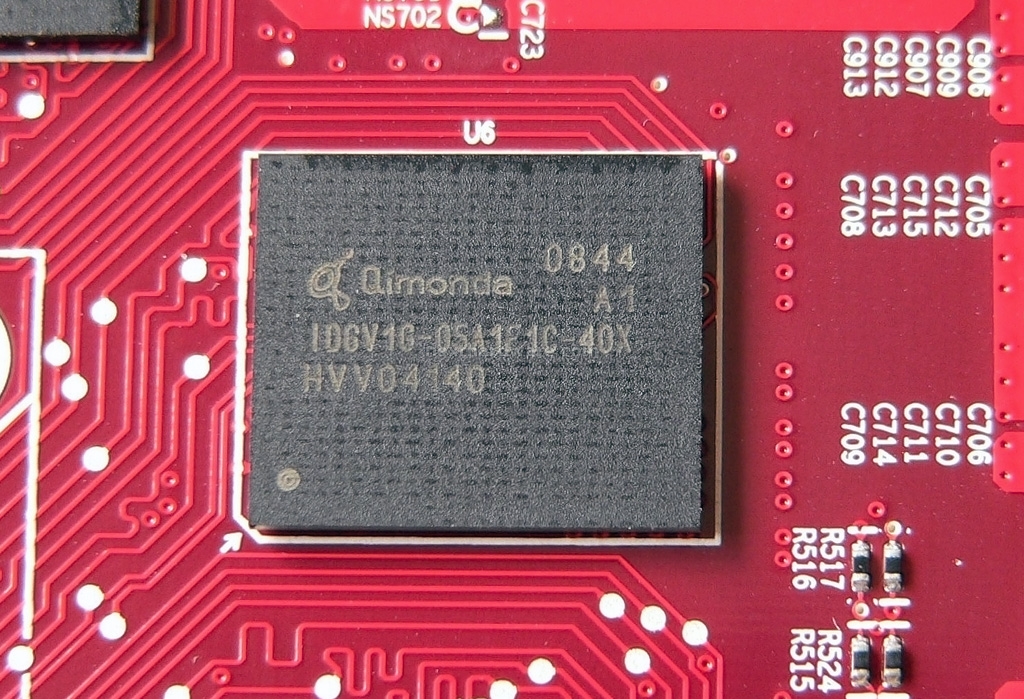

AMD ha scelto anche per la HD4890 le memorie GDDR5 prodotte da Qimonda, nota azienda tedesca impegnata nella produzione di memorie di vario tipo per i dispositivi più disparati. Negli ultimi mesi però, l'azienda ha avuto notevoli problemi in campo finanziario, con una vociferata possibilità di chiusura.

Le memorie installate sono configurate per operare a 975 mhz.

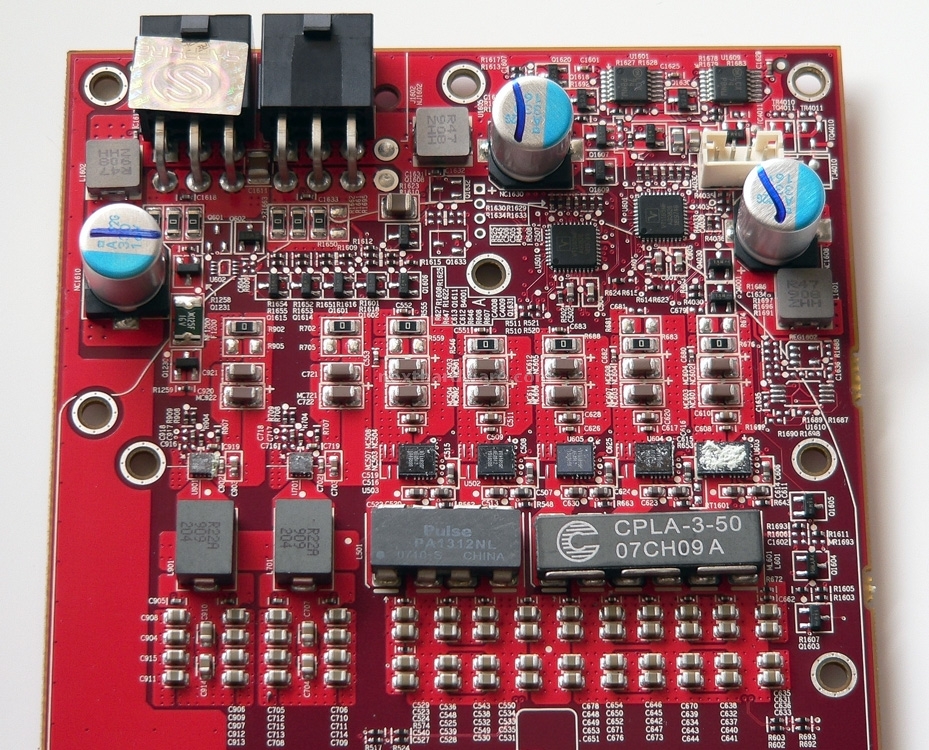

La sezione di alimentazione è completamente digitale, i dispositivi di potenza sono a contatto diretto con il dissipatore attraverso un sottile pad termico bianco (visibile in foto sul quinto integrato).

La scelta di dotare questa scheda di una alimentazione di questo tipo e di un pregiato PCB a 10 strati, mette in evidenza come AMD abbia a cuore la qualità dei suoi prodotti al fine di garantire la miglior stabilità alle sue schede video.

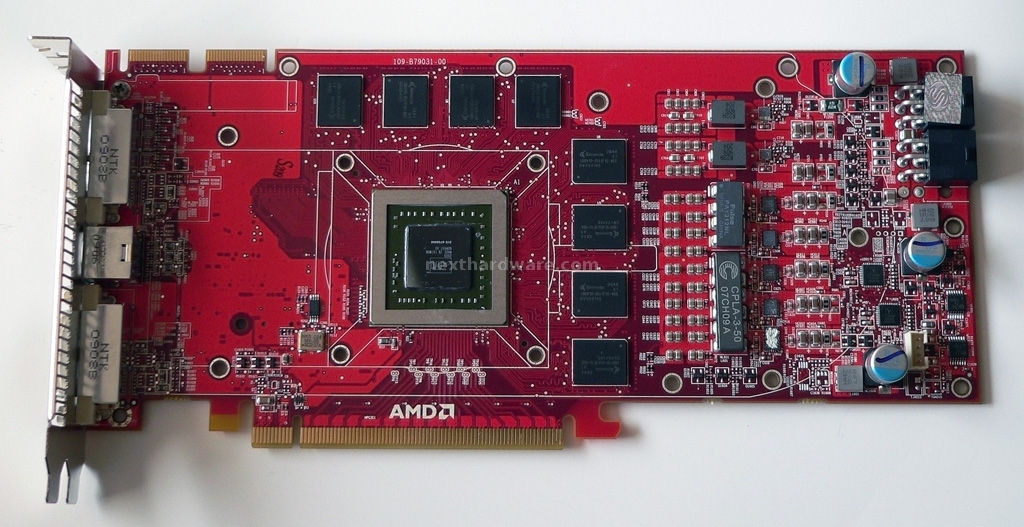

Smontando completamente il dissipatore è possibile accedere al PCB nella sua interezza. Le memorie sono disposte ad L solo nella parte frontale del circuito. La parte sinistra del pcb è quasi completamente sgombra da componenti discreti; al contrario quella destra, ospita il già visto circuito di alimentazione.

Nella parte alta è visibile il doppio connettore CrossFire X.

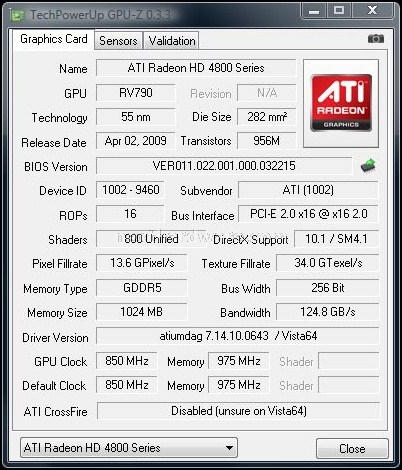

Solo l'ultima versione di GPU-Z riesce a riconoscere correttamente la HD4890. Tra le caratteristiche principali, ricordiamo il frame buffer di 1024 MB di memoria GDDR5 cloccata a 975 Mhz e le 800 unità di elaborazione della GPU RV790 XT.

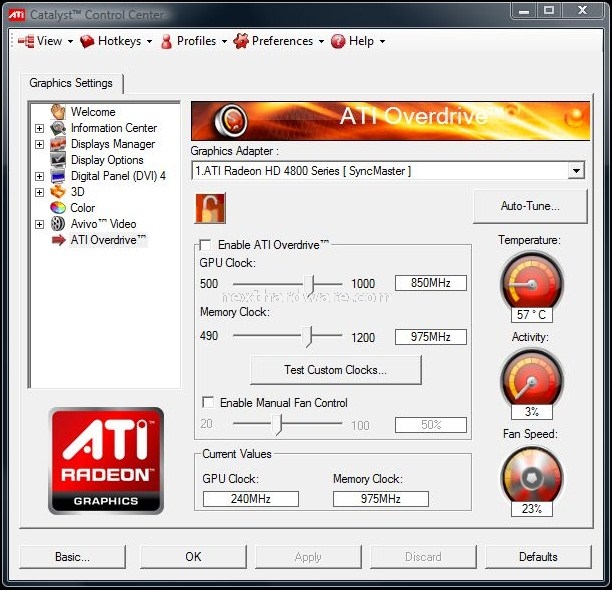

Dal Catalyst Control Center è possibile overcloccare la scheda video fino ad 1 Ghz di frequenza per la GPU, un valore piuttosto elevato se facciamo riferimento alle HD4870, ma tutt'altro che irraggiungibile su questo prodotto. La ventola è inoltre regolabile dallo stesso pannello di configurazione.
