Lian Li PC-60FNW

6.Montaggio componenti



In questa fase analizzeremo l'assemblaggio completo di una macchina tipo, mettendo in evidenza gli ingombri dei componenti e l'accessibilità interna.



Cestello dischi rigidi

Â

Â

Â

Â



La procedura di montaggio per gli HDD da 3.5" viene semplificata dal sistema tool-less, che prevede l'aggancio dell'hard disk tramite due linguette di plastica nera che si chiudono a clip, un volta inserito.
Lian Li fornisce in bundle sedici gommini autoadesivi, da applicare sulla pancia del cestello, per garantire un maggior grip ed una estrema silenziosità del disco rigido.
Il discorso è diverso per gli hard disk da 2.5", che si bloccano con l'inserimento di quattro viti.



Lato finestrato



Â



Per testare al massimo la capienza del PC-60FNW abbiamo usato componenti abbastanza voluminosi e, nonostante ciò, non abbiamo incontrato alcun problema nel portare a termine un assemblaggio rapido e preciso.

Configurazione di prova





Lo spazio di manovra per il fissaggio dei componenti è ottimo, i bordi smussati permettono di infilare le dita nel case senza procurarsi tagli.
Come si osserva dalla foto, una VGA Dual GPU ingombrante come la 4870X2 non soffre e mantiene quasi 3cm di distanza dal cestello degli HDD.
Il dissipatore della CPU, alto 11,4cm, non interferisce in alcun modo con il pannello finestrato, l'altezza massima di installazione per un dissipatore, infatti, si aggira intorno ai 20cm.
Eravamo perplessi sulla sistemazione della gran quantità di cavi che, in un alimentatore non modulare come quello usato, avrebbe potuto rappresentare un problema, ma ci siamo ampiamente ricreduti perchè, anche questi ultimi, hanno trovato ampio spazio nella zona creatasi tra lo stesso alimentatore e la gabbia degli HDD, con un risultato finale forse esteticamente discutibile, ma sicuramente funzionale.
Ottimo anche il sistema di fissaggio degli slot PCI (in questo caso la VGA ne occupa due), tenuti ben saldi dalle viti in dotazione.



Lato destro



Â



Il routing dei cavi risulta molto pulito e ordinato grazie ai fori sul tray della scheda madre, che permettono la fascettatura degli stessi con un buon controllo sul loro orientamento.
Ben studiata anche l' apertura in corrispondenza del back plate della motherboard, che permette il cambio e la manutenzione dell'impianto di dissipazione, aria o liquido che sia, senza dover smontare l'intera piattaforma.
Ricordiamo anche la generosa distanza esistente tra il pannello di chiusura e la piastra d'alluminio di ben 27mm, che permette di accogliere anche i cavi più spessi.

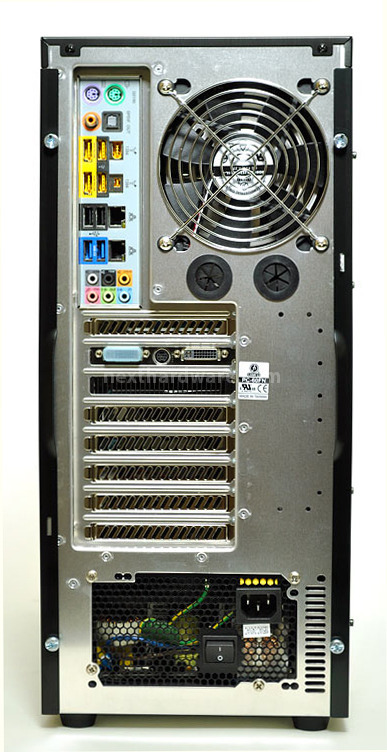

Risultato finale



Â

Â
