La scheda

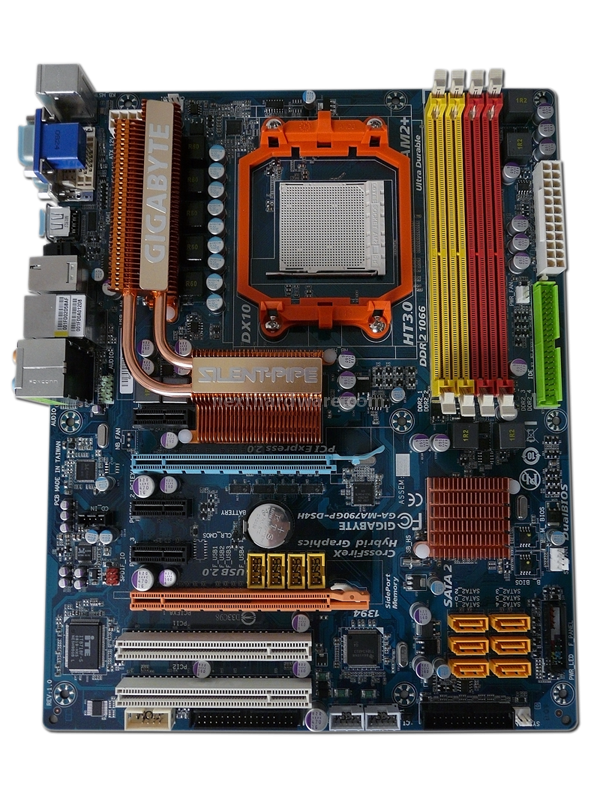

| Gigabyte GA-MA790GP-DS4H - Layout |
Il prodotto in questione conserva una disposizione dei componenti abbastanza ordinata, eccetto un paio di aspetti. Il connettore del floppy non è in una posizione molto agevole, obbliga ad avere un cavo piuttosto lungo. Altra nota negativa, è la disposizione dei connettori supplementari USB, i quali si trovano a ridosso del secondo slot PCI-e. In caso di montaggio di una seconda scheda video infatti, potrebbero risultare scomodi. Per il resto, la scheda presenta un discreto layout.

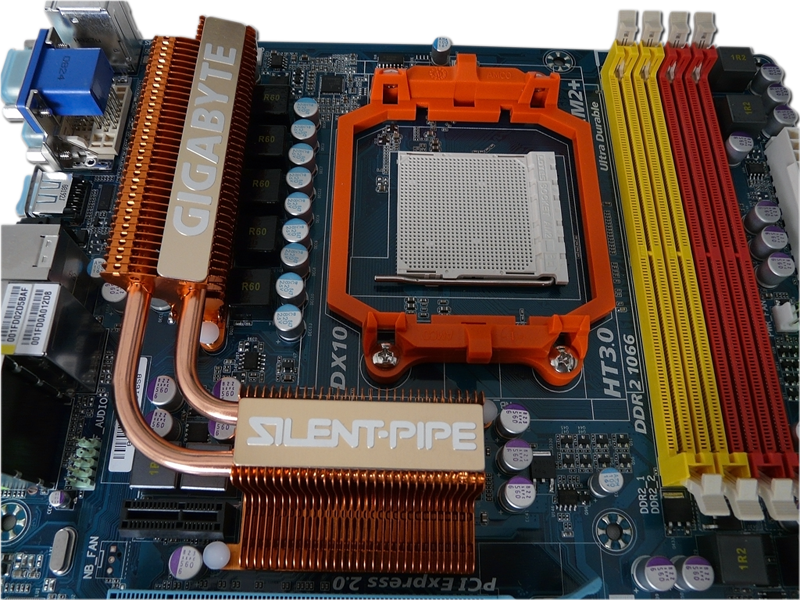

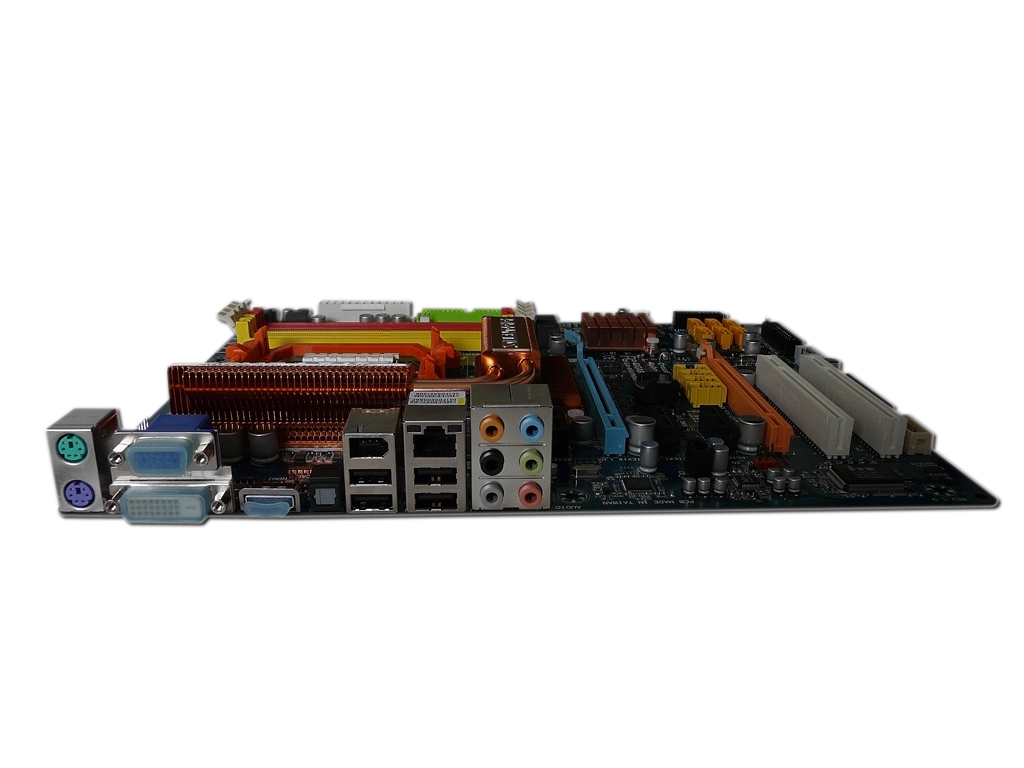

| Zona socket | Back I/O |
Il socket è libero da ostacoli e permette il montaggio di dissipatori di grandi dimensioni. Il sistema di dissipazione chipset – mosfet, non affolla affatto la zona socket.
Ottima la dotazione di connessioni video nel back I/O, forse quattro porte USB sono poche per gli standard attuali. Manca un connettore e-SATA, ormai presente su moltissime schede madri di questa fascia.

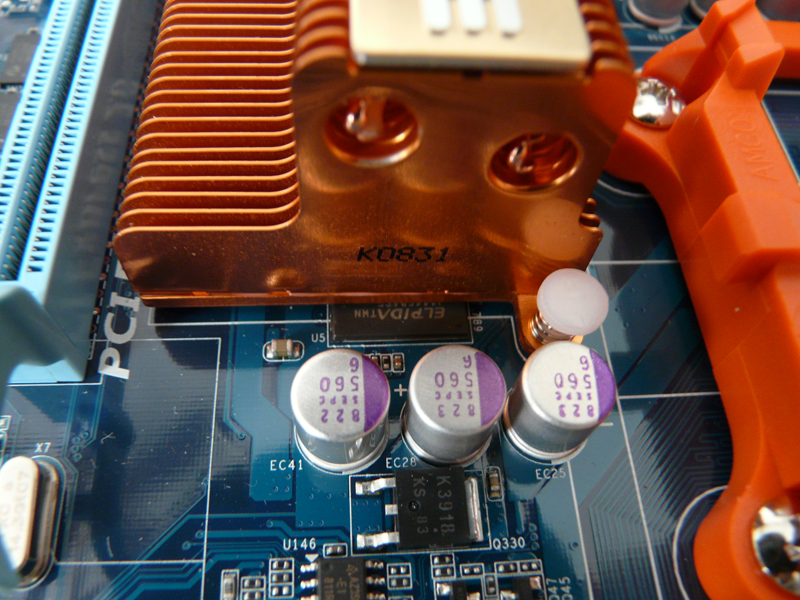

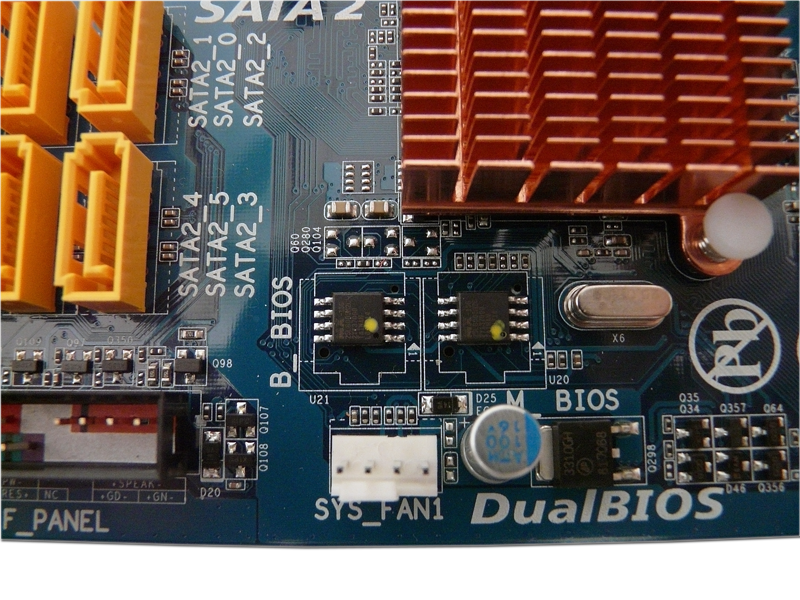

| Chip Elpida 128 MB DDR3 | Gigabyte Dual Bios |

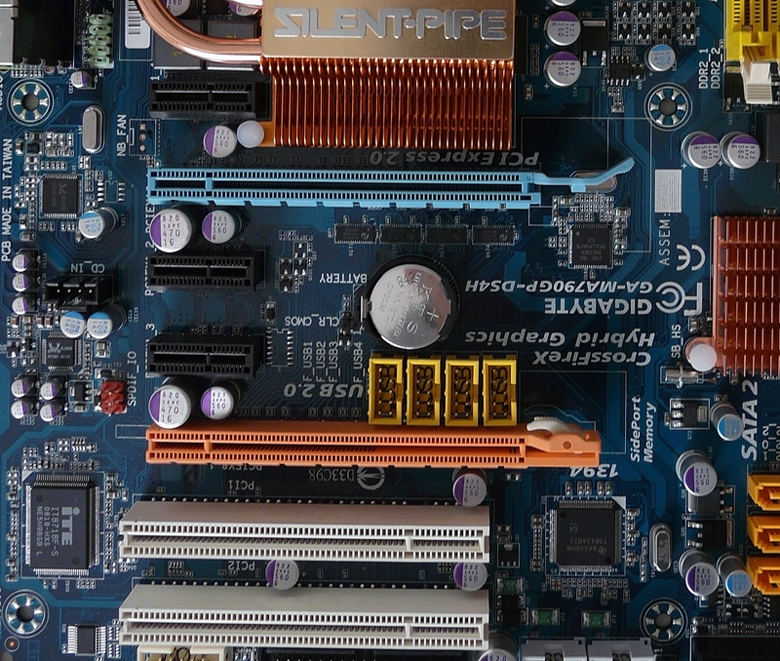

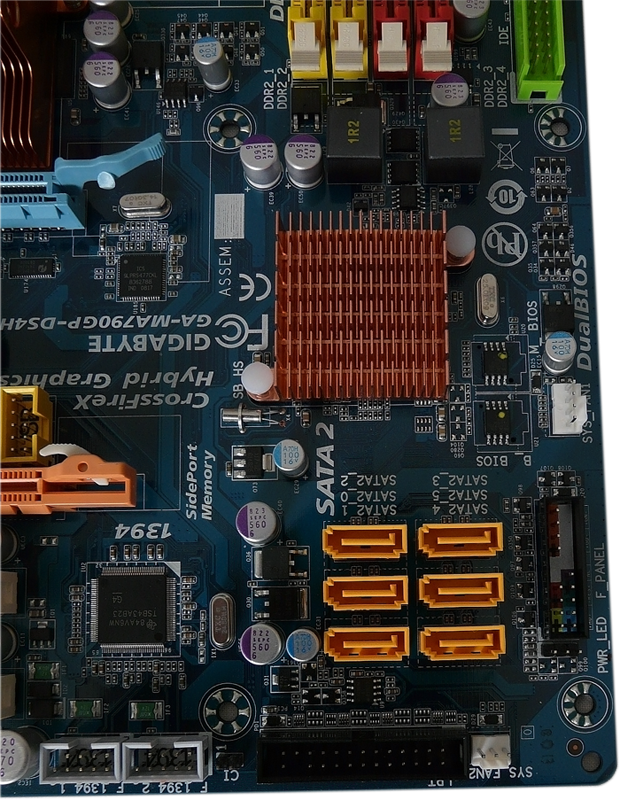

| Zona slot di espansione | Connessioni SATA |
Nelle prime due immagini mostriamo due interessanti dettagli. Il primo riguarda la Sideport, ovvero un chip Elpida DDR3 da 128 MB che funge da frame buffer supplementare per la grafica integrata. La seconda immagine propone i due chip del bios Gigabyte, per scongiurare eventuali errori di programmazione del Bios.
Procedendo con l'osservazione della scheda, vediamo che gli slot di espansione sono in discreto numero e decisamente ben disposti. Buona la distanza tra i due slot PCI-e 16x, ci permette di montare due schede video dual slot senza particolari problemi. Le connessioni SATA sono sufficienti.
