Inside Look:

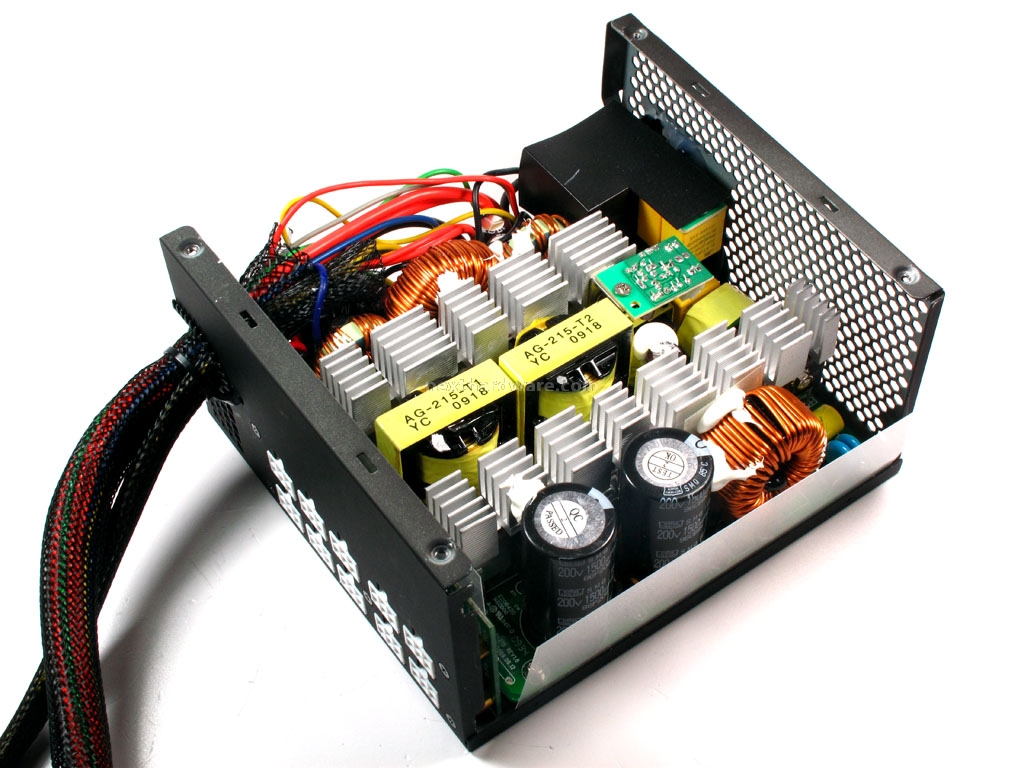

| Dalla forma dei dissipatori e dalle caratteristiche scritte sui trasformatori, scopriamo subito che il reale produttore del Fractal in realtà è ATNG POWER CO. LTD. lo stesso OEM di Nexus, BFG Tech, Xspice e molti altri. | |
| L'alimentatore ha un layout pulito e si presenta con delle buone caratteristiche, soprattutto per quanto riguarda i condensatori utilizzati. Purtroppo però, mancano all'appello gli ormai tradizionali trasformatori DC-DC che garantiscono il massimo, in termini di stabilità e separazione tra le linee. | |
Componentistica e Layout

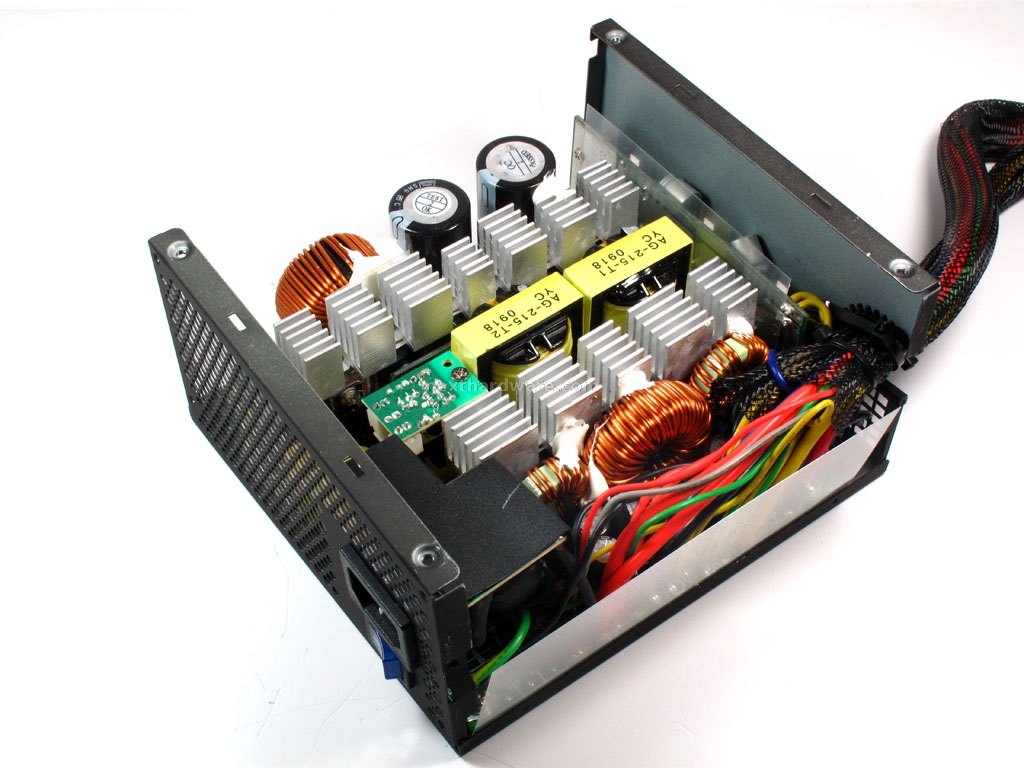

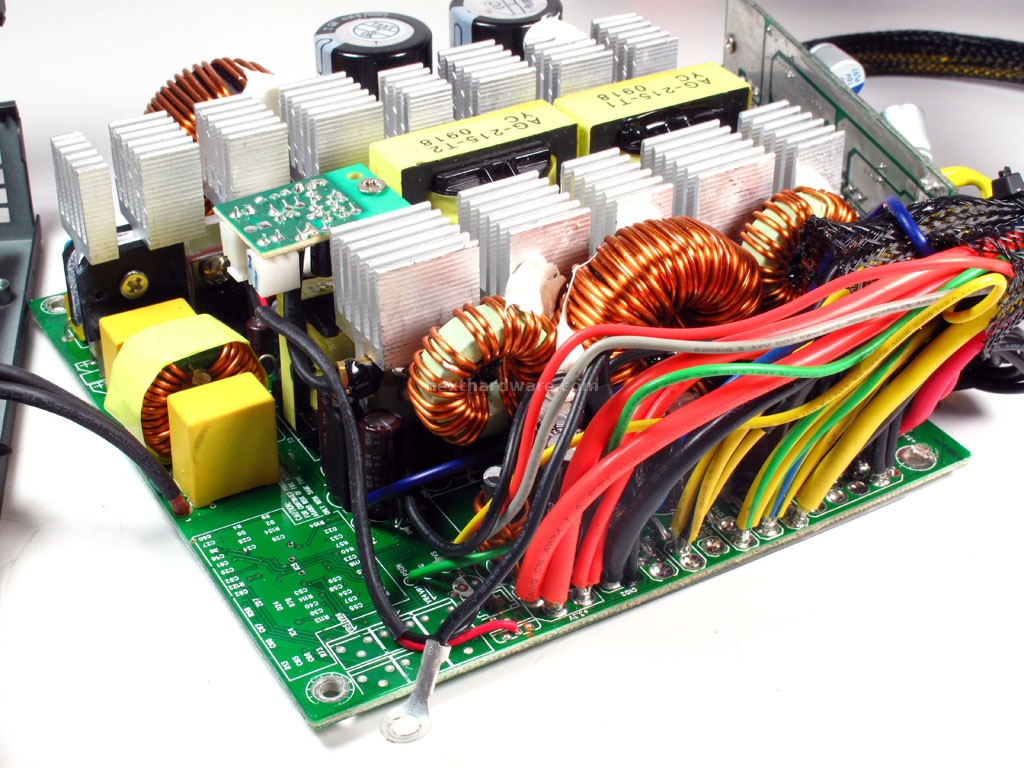

| PCB particolare nel layout che ricalca soluzioni abbastanza datate. Buona la parte relativa alla prima sezione di trasformazione ,meno ordinata la sezione dove vengono ospitate le connessioni in uscita. |

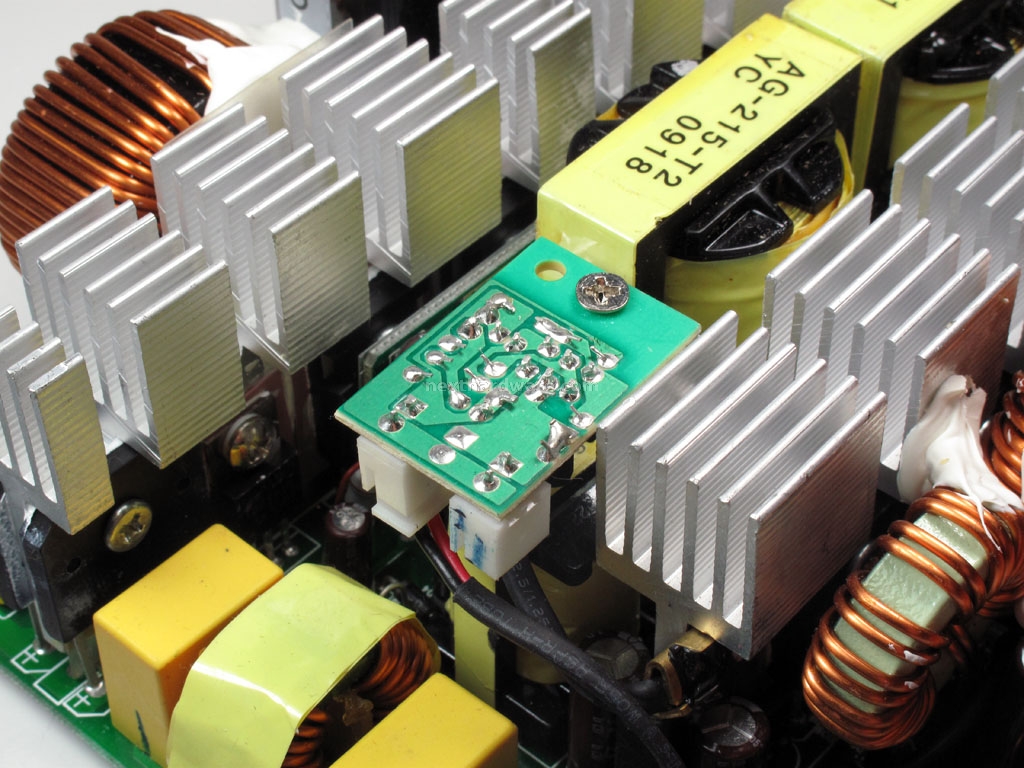

| In primo piano il sistema di termoregolazione della ventola, componente di grande rilievo considerate le caratteristiche di silenziosità promesse da Fractal. |

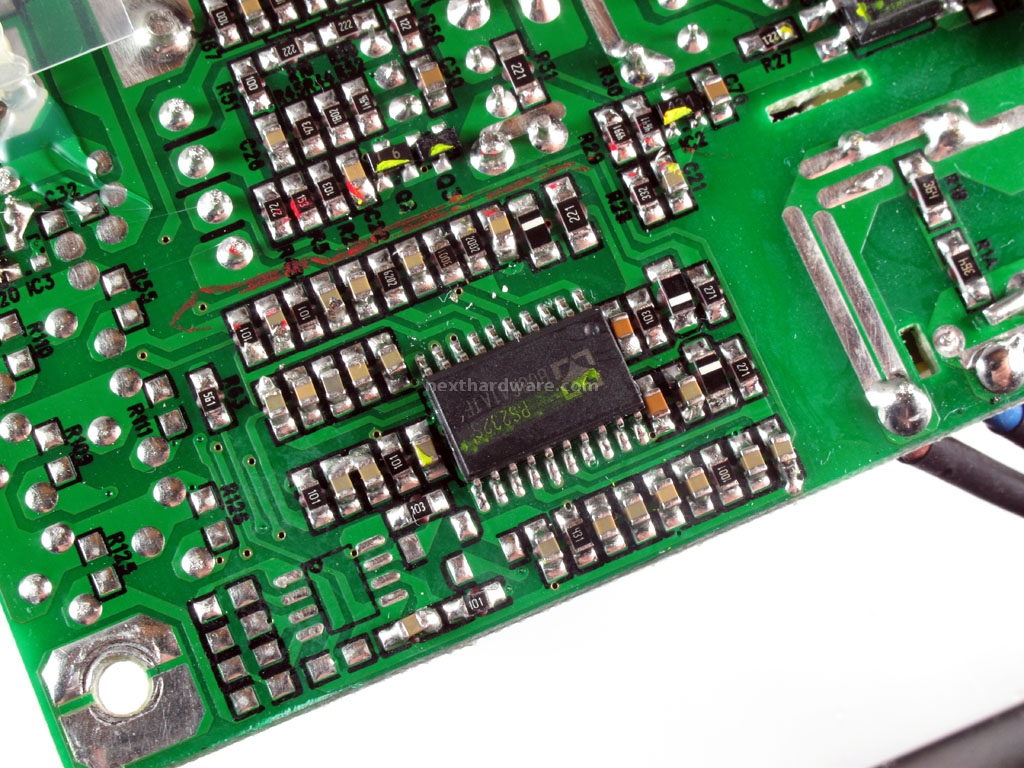

| In questa parte del circuito, i tecnici di ATNG sono riusciti ad integrare, senza bisogno di daughterboard, il chip di controllo per i sistemi di protezione e di regolazione della tensione. |

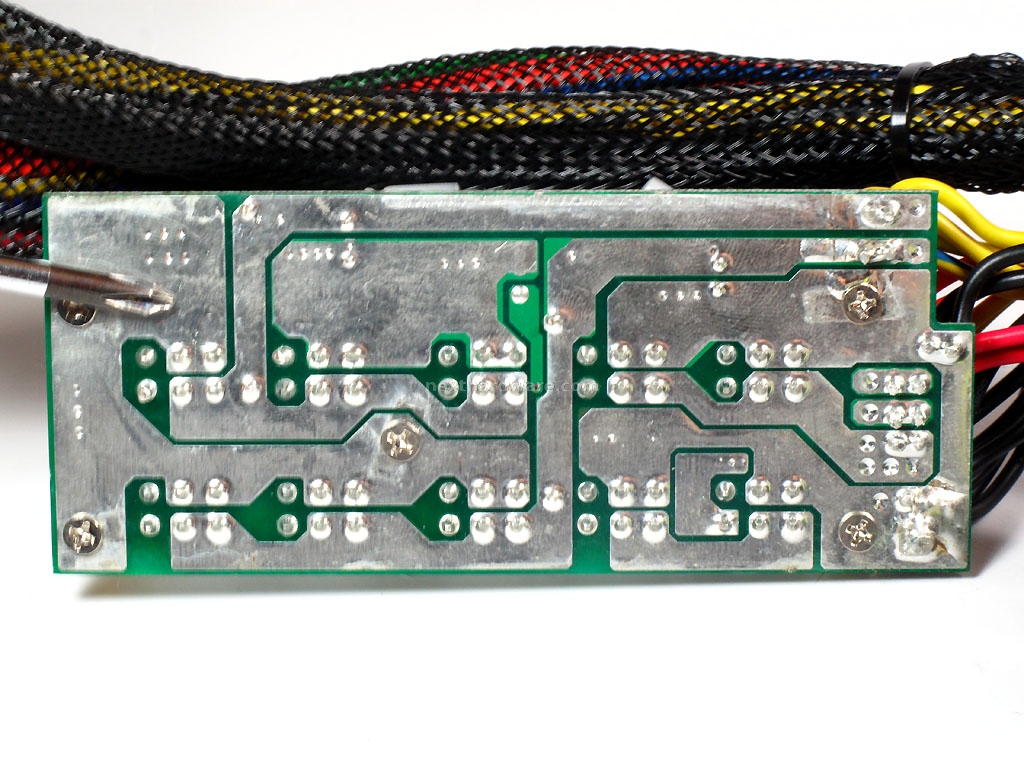

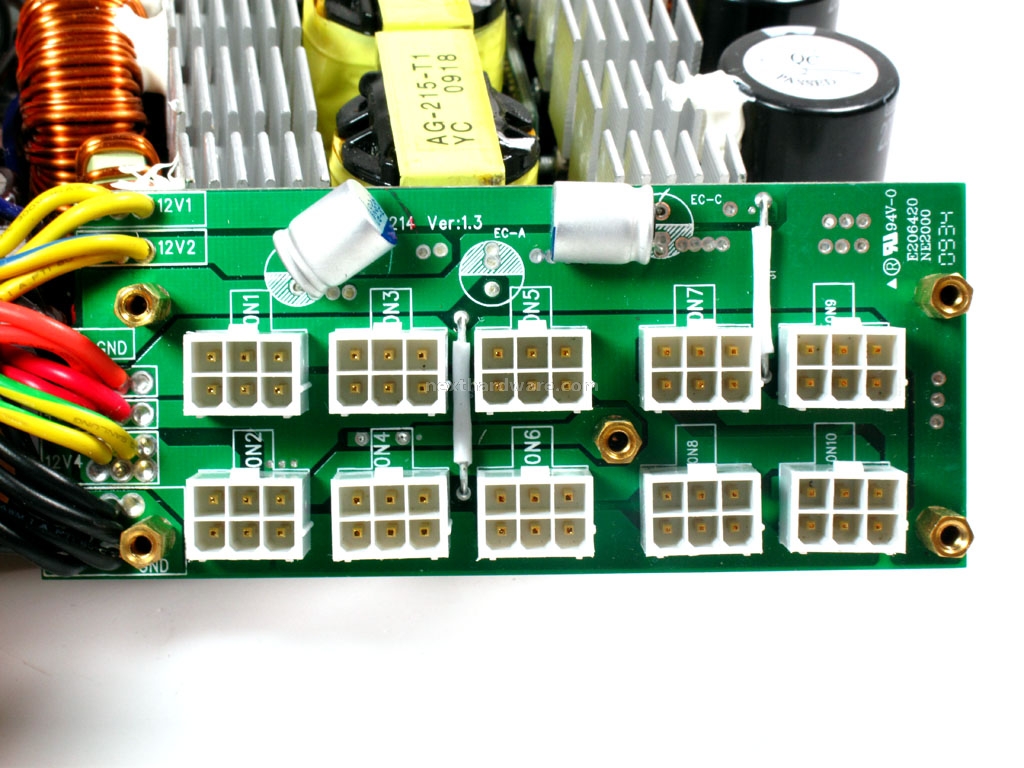

| Pannello delle connessioni modulari: ordinato il lato saldature ma sicuramente meno professionali, i condensatori allo stato solido applicati direttamente alla board e successivamente piegati per non intralciare il montaggio di quest'ultima. | |

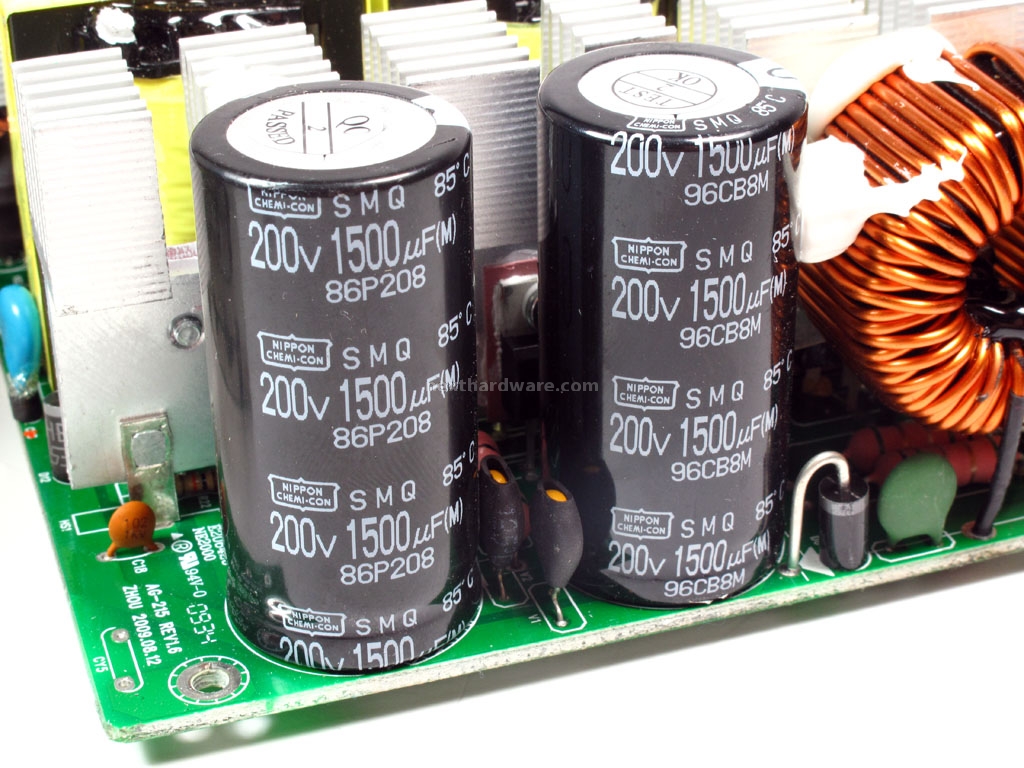

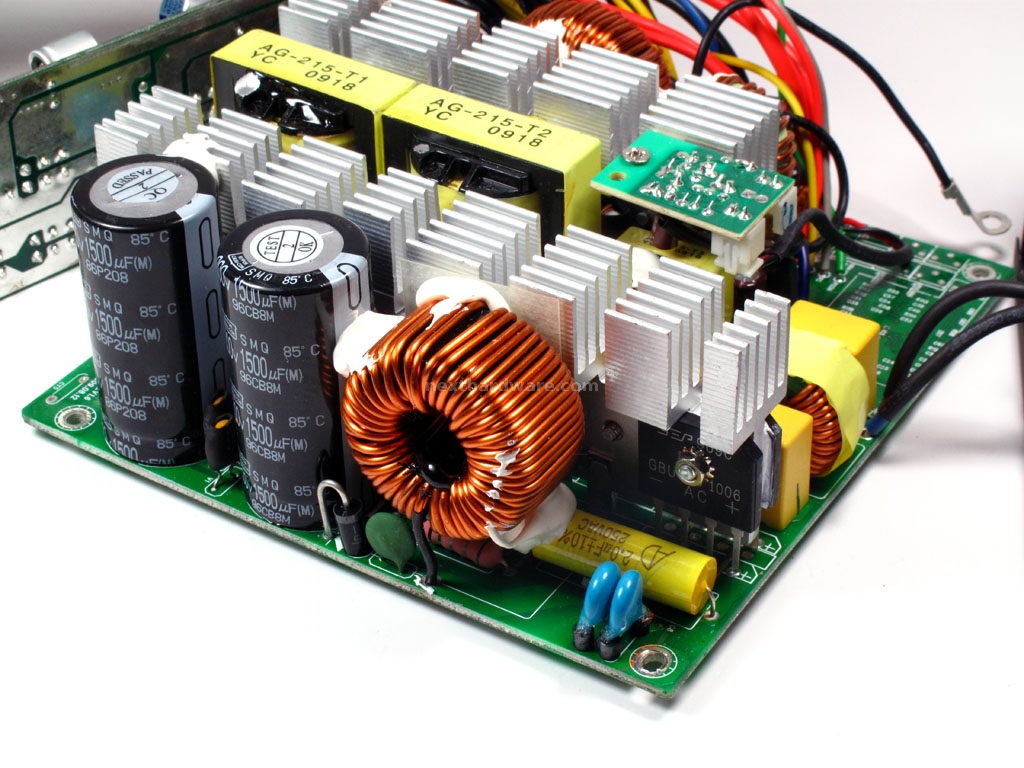

| Doppio condensatore in input. N° 2 Condensatore Nippon Chemi-Con Specifiche: 1500uF 200volt. Scelta molto particolare per questi condensatori dalla grande capacità ma dalla tensione piuttosto bassa. |

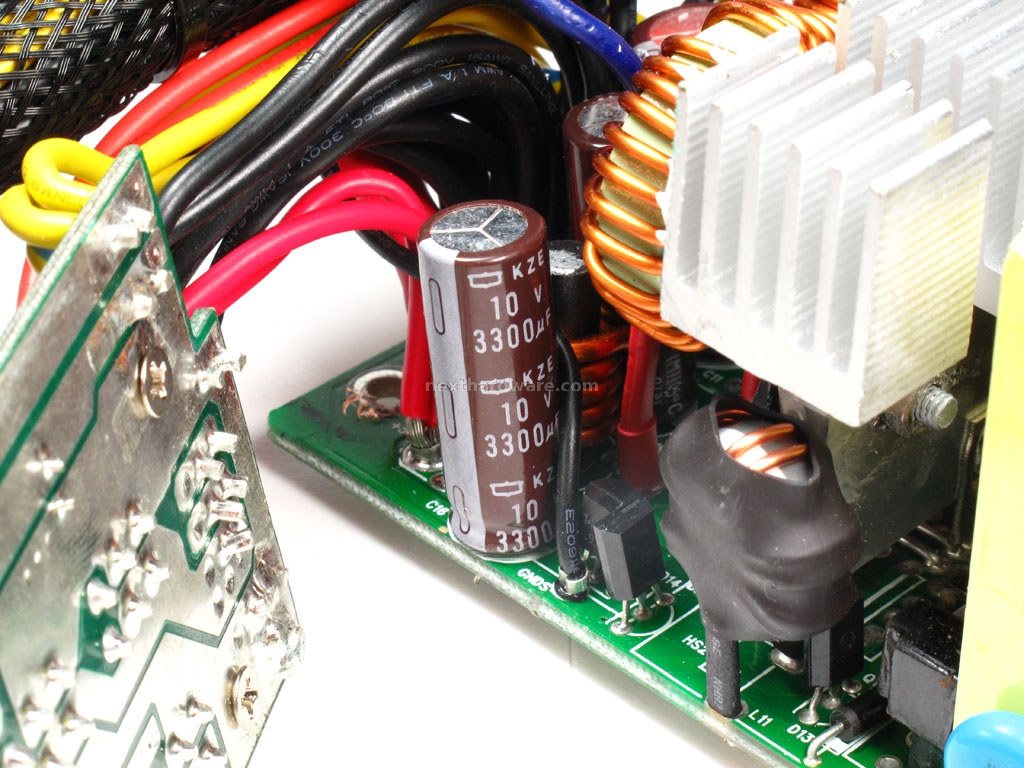

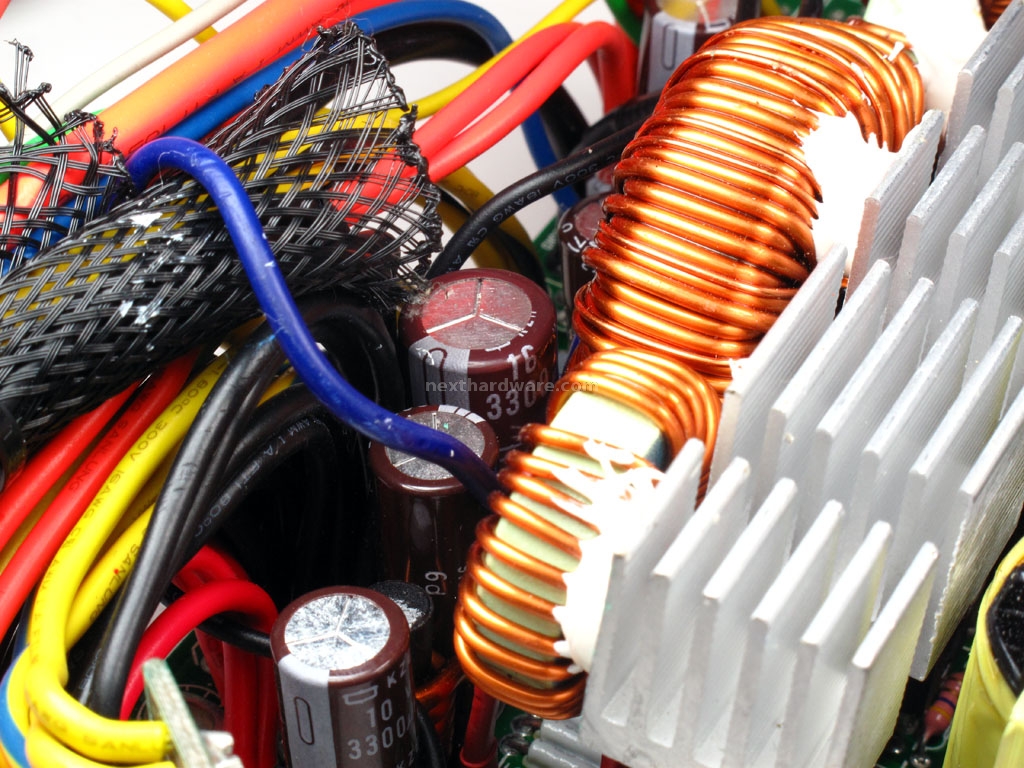

| | Condensatori in uscita Nippon Chemi-Con Specifiche: 3300uF 16 volt Elettrolitici 3300uF 10 volt Elettrolitici |
