10. Regolazione tensione
I test di regolazione della tensione vengono effettuati collegando tutte le linee elettriche al nostro PowerKiller, simulando il comportamento dell'alimentatore con carichi comparabili a quelli di una postazione reale.

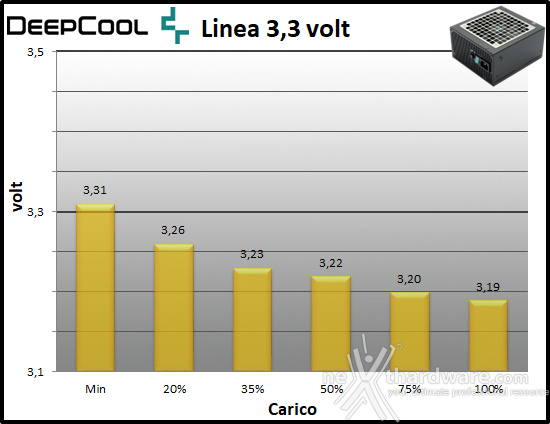

Linea +3,3V
Tensione media 3,235 volt
Scostamento dal valore ideale (3,33 volt) = -2,85%

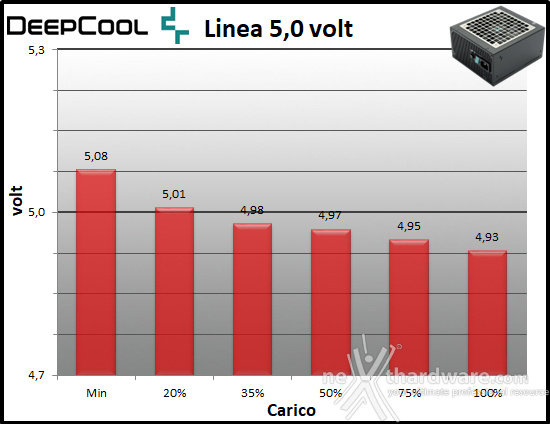

Linea +5V
Tensione media 4,986 volt
Scostamento dal valore ideale (5,0 volt) = -0,28%

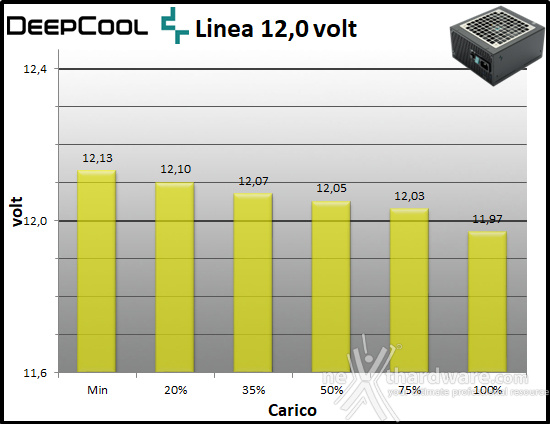

Linea +12V
Tensione media 12,058 volt
Scostamento dal valore ideale (12,0 volt) = +0,48%
Anche la prova di carico lineare conferma quanto già visto nel precedente test; le tensioni da 12 e 5V si mantengo a ridosso del valore nominale su tutto il range di funzionamento.
Sulla linea da 3,3V si osserva un valore leggermente inferiore per via del valore di partenza di "soli" 3,31V, ad ogni modo, anche a pieno carico, la tensione si mantiene entro i limiti imposti dallo standard ATX.
Test 12VHPWR
| Potenza | Corrente | Tensione | Vdrop |
| 150W | 12,5A | 12,10V | 30mV |
| 300W | 25,0A | 12,05V | 80mV |
| 450W | 37,5A | 11,99V | 140mV |
| 600W | 50,0A | 11,94V | 190mV |
| 850W (fuori specifica) | 70,5A | 11,85V | 280mV |
La tensione in uscita al cavo 12VHPWR contiene la caduta di tensione rispetto al valore a vuoto in appena 190mV a pieno carico, un risultato eccellente e indice di un'adeguata qualità della componentistica e del cavo impiegato.
Non ci resta che passare al test di sovraccarico per verificare l'efficacia dei sistemi di protezione.
Sovraccarico
| Alimentatore in test | DeepCool PX1000P |
| Max Output Power | 1382W |
| Max Output Current | 115A |
| Percentage Increase | +38% |
| 12V | 11,92V |
| 5V | 4,91V |
| 3,3V | 3,17V |
Sebbene l'alimentatore sia compatibile con lo standard ATX 3.0, quindi capace di sostenere picchi del 200% (2000W) per 100 μs, il sistema di protezione interviene prontamente in caso il surplus di potenza perduri nel tempo.
L'efficienza rilevata in sovraccarico è stata di poco superiore al 91% con una potenza assorbita dalla rete elettrica di circa 1510W.
La tensione da 3,3V, complice anche il valore di partenza prossimo a quello nominale, è arrivata a ridosso del limite inferiore previsto dallo standard ATX.
Come sempre torniamo a ribadire che la prova di sovraccarico è da noi eseguita al solo scopo di accertare la bontà della circuiteria interna e dei sistemi di protezione, motivo per cui raccomandiamo di scegliere l'alimentatore in base alle reali necessità della vostra postazione senza fare affidamento alla sua capacità di lavorare fuori specifica.
