4. Componentistica & Layout - Parte prima

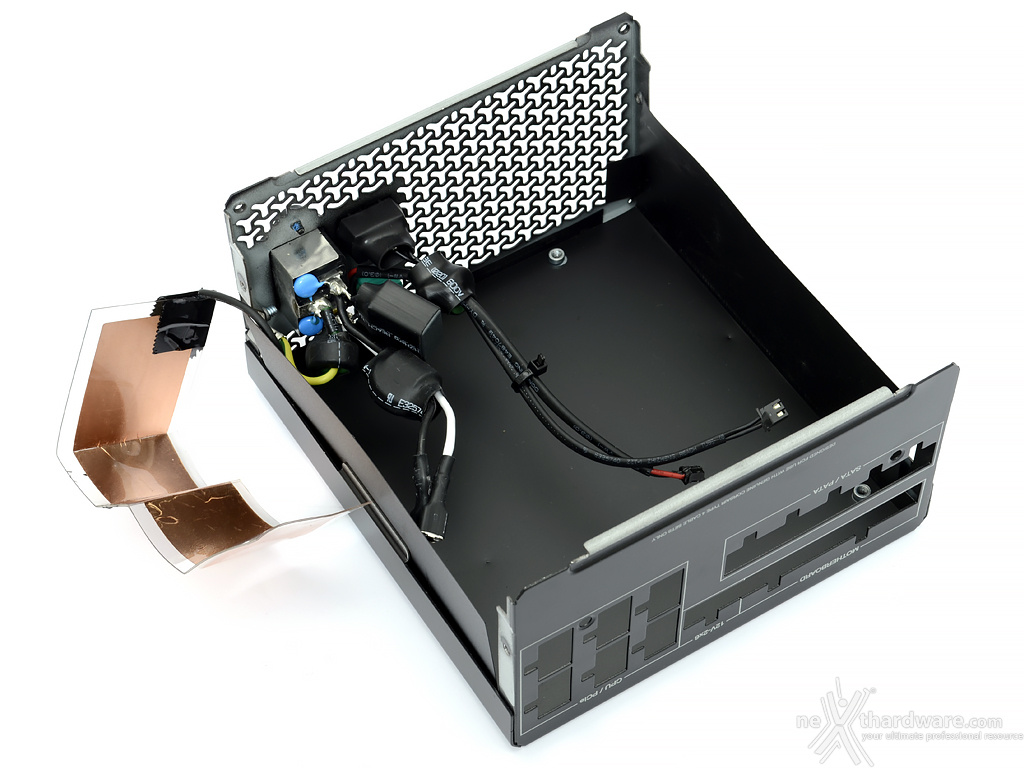

Sul retro della presa di alimentazione si notano tre elementi del filtro EMI e l'interruttore, il quale non interviene direttamente sui cavi di alimentazione che arrivano sul PCB, in quanto è collegato alla daughter-card della tensione di stand-by.
Una soluzione utile per impedire l'accensione involontaria dell'alimentatore, ma che non lo disconnette fisicamente dalla rete elettrica.
 |
 |  |

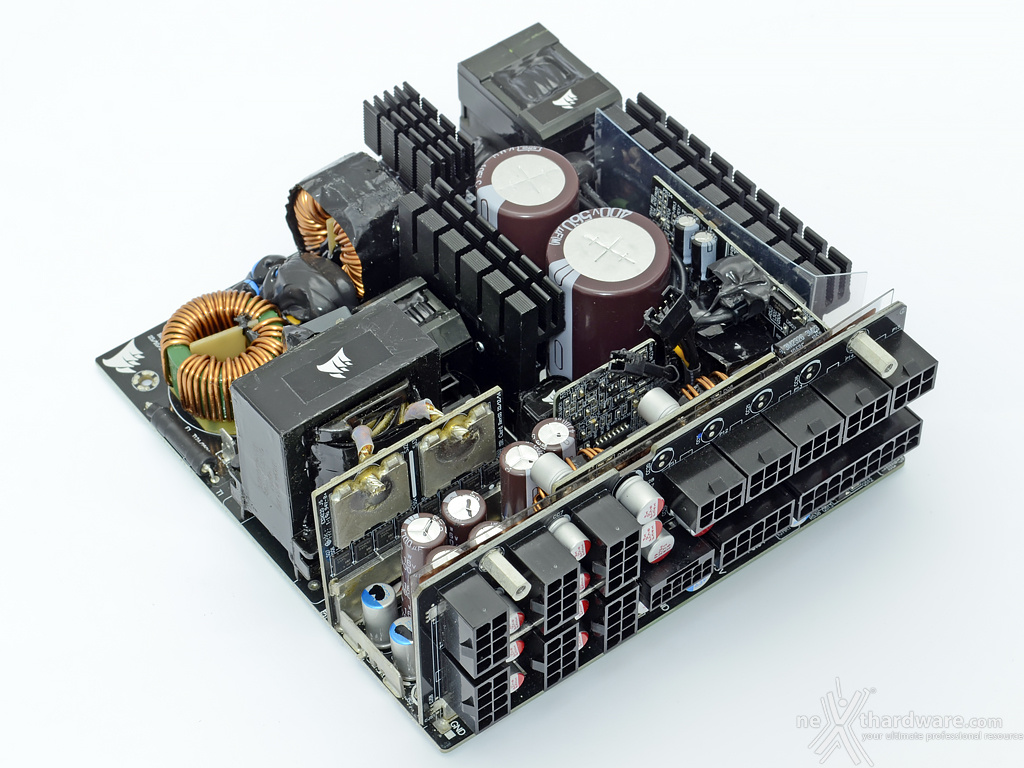

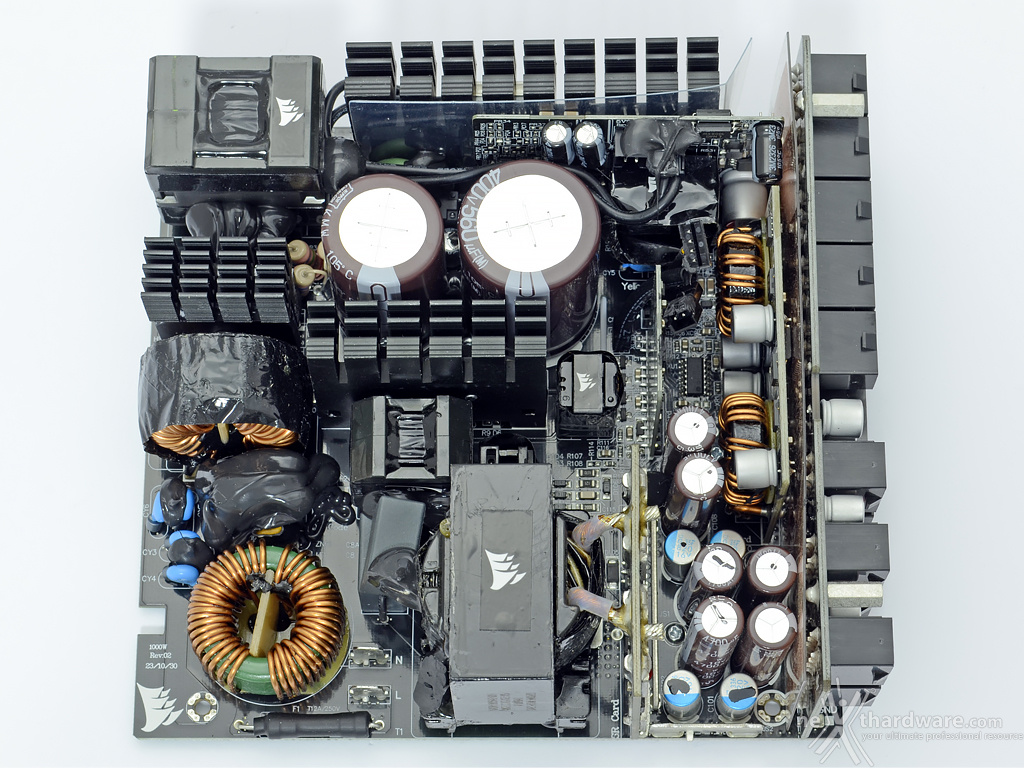

Il PCB del CORSAIR RM1000x 2024 è ben curato e utilizza dissipatori ben più grandi di quelli visti sul modello RM1200x SHIFT o su quello del 2021.

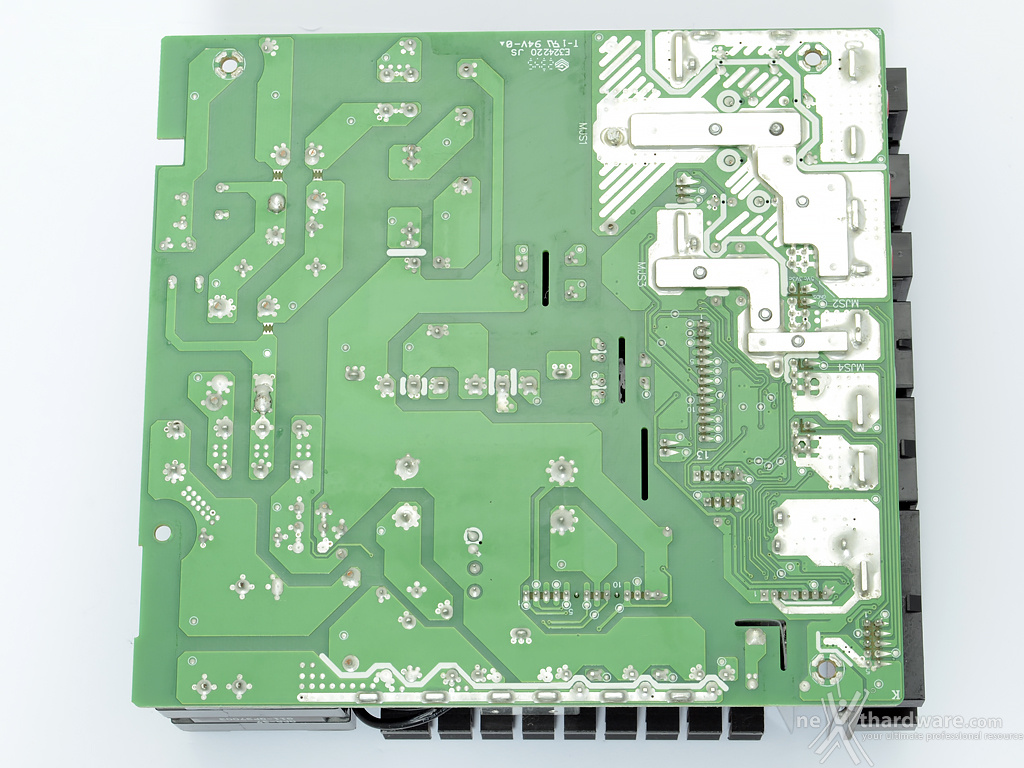

La parte inferiore del PCB è praticamente priva di elementi di rilievo, si notano esclusivamente alcuni elementi di supporto alle piste interne per la veicolare la corrente in uscita.
 |  |

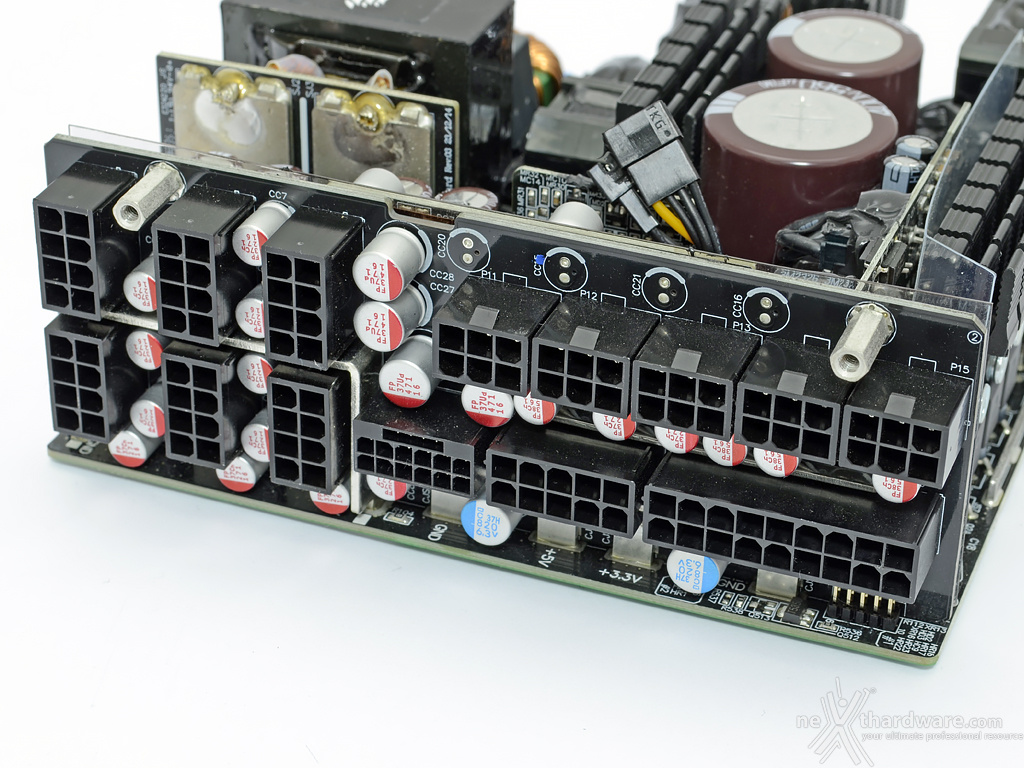

Il PCB delle connessioni modulari utilizza alcune guide metalliche che fungono sia da conduttori che da sostegni.

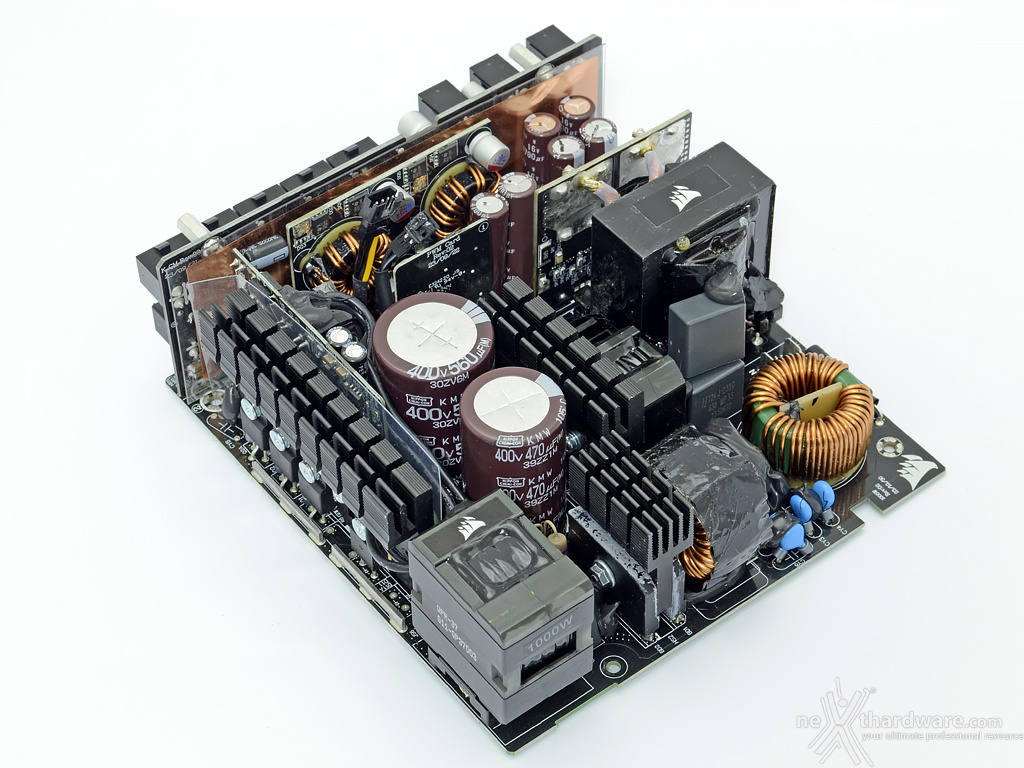

Un buon numero di condensatori allo stato solido affiancano quelli elettrolitici sul PCB principale per ridurre il ripple sulle tensioni d'uscita.
