5. ConnettivitÃ
Porte SATA

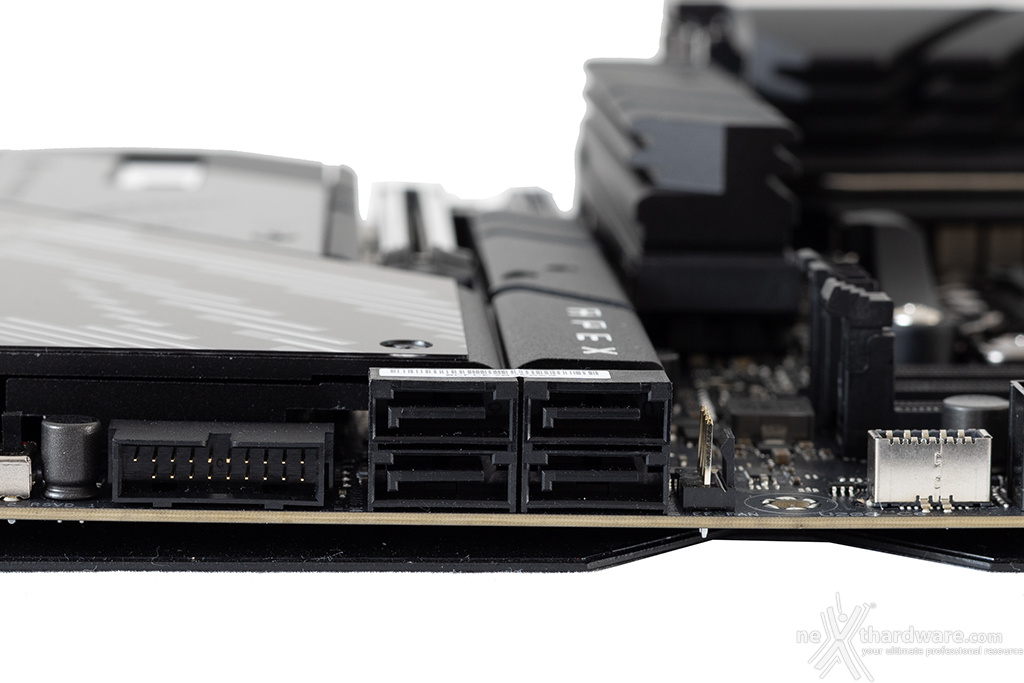

La ASUS ROG CROSSHAIR X870E APEX è dotata di quattro porte SATA 6 Gbps pilotate direttamente dal chipset AMD X870E ed in grado, quindi, di garantire il supporto alla tecnologia AMD RaidXpert2, attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E

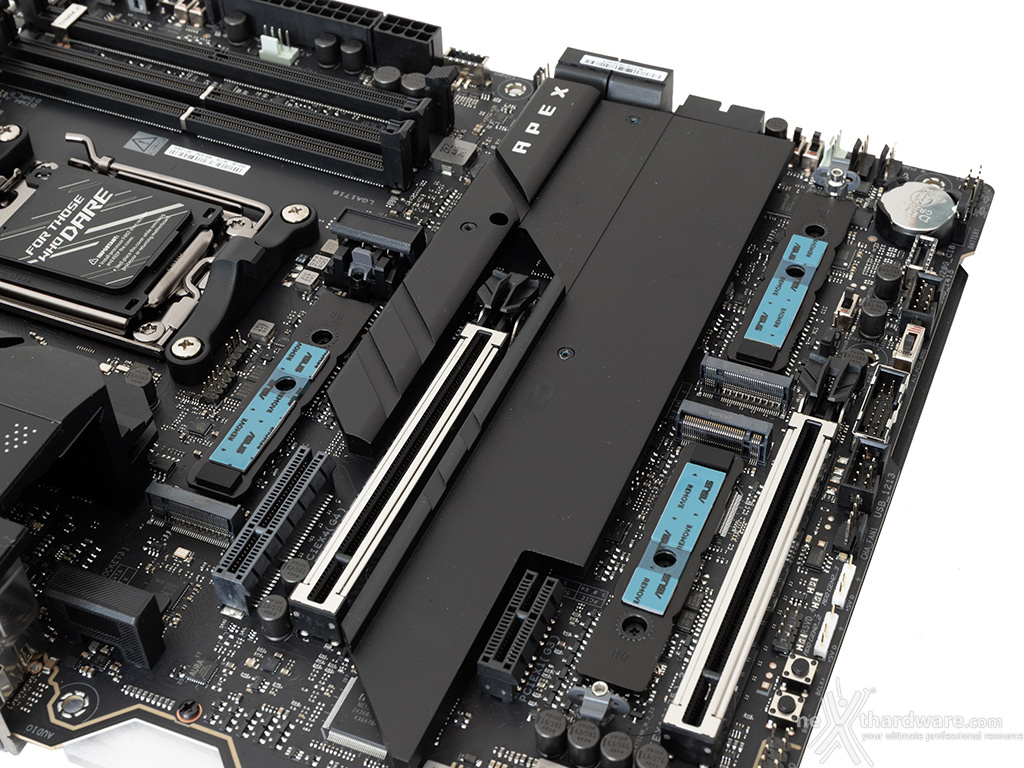

La scheda offre una dotazione di slot M.2 molto generosa, che prevede un primo blocco di tre slot pilotati dalla CPU così distribuiti: il primo, denominato M.2_1 collocato nello spazio compreso fra il socket ed il primo slot PCIe, mentre il secondo ed il terzo, denominati rispettivamente M.2_2 ed M.2_3, sono contrapposti ed ubicati tra il terzo ed il quarto slot PCIe.
Tutti e tre gli slot supportano drive SSD PCIe 5.0 x4 con lunghezze fino a 80mm.
  |   |

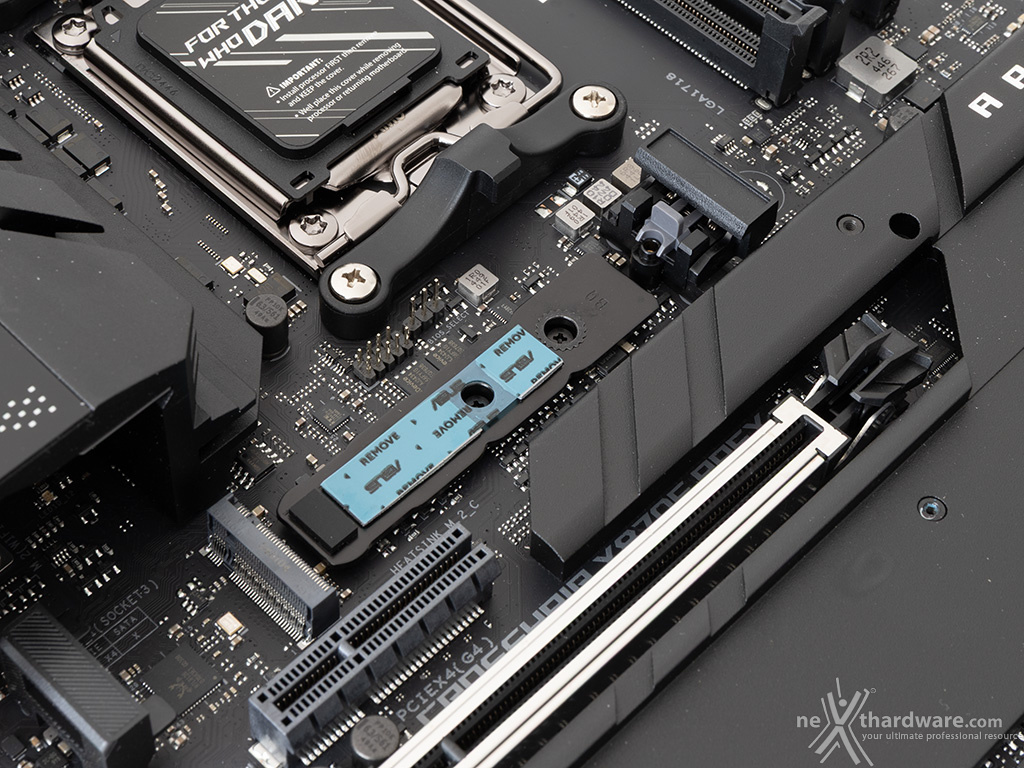

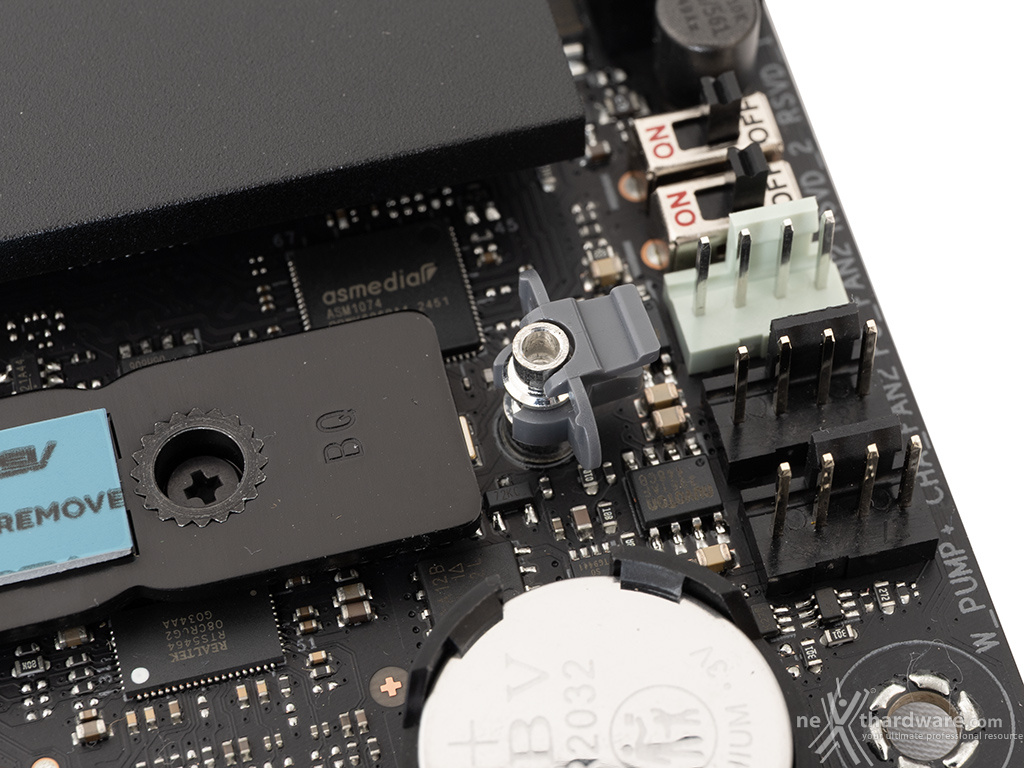

La ROG CROSSHAIR X870E APEX beneficia dell'ultima revisione della tecnologia M.2 Q-Latch, ovvero il sistema di blocco dei drive di tipo "tool free" brevettato da ASUS, che nella prima revisione prevedeva un sistema di blocco con levetta rotante.
In questa nuova versione, per installare il drive, basta inserire il pettine nel connettore e spingere verso il basso la parte posteriore che andrà ad incastrarsi nel gancio in plastica grigia, mentre per rimuoverlo sarà sufficiente premere la linguetta del gancio in modo da liberare la coda del drive ed estrarre il pettine dal connettore.

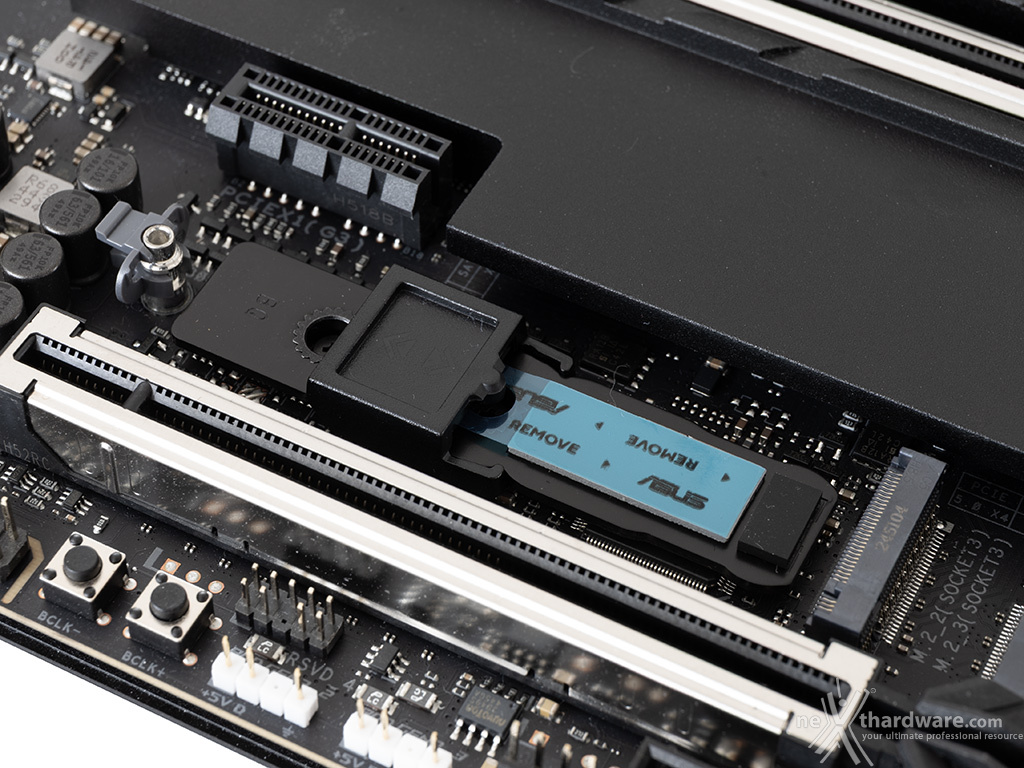

Infine, abbiamo una seconda versione di blocco denominata Q-Slide, da utilizzare su drive con fattore di forma 2242, che prevede l'utilizzo di un gancetto scorrevole in plastica che va a bloccare la coda dello stesso.
Connettori M.2 PCIe PCH su ROG DIMM.2 Adapter

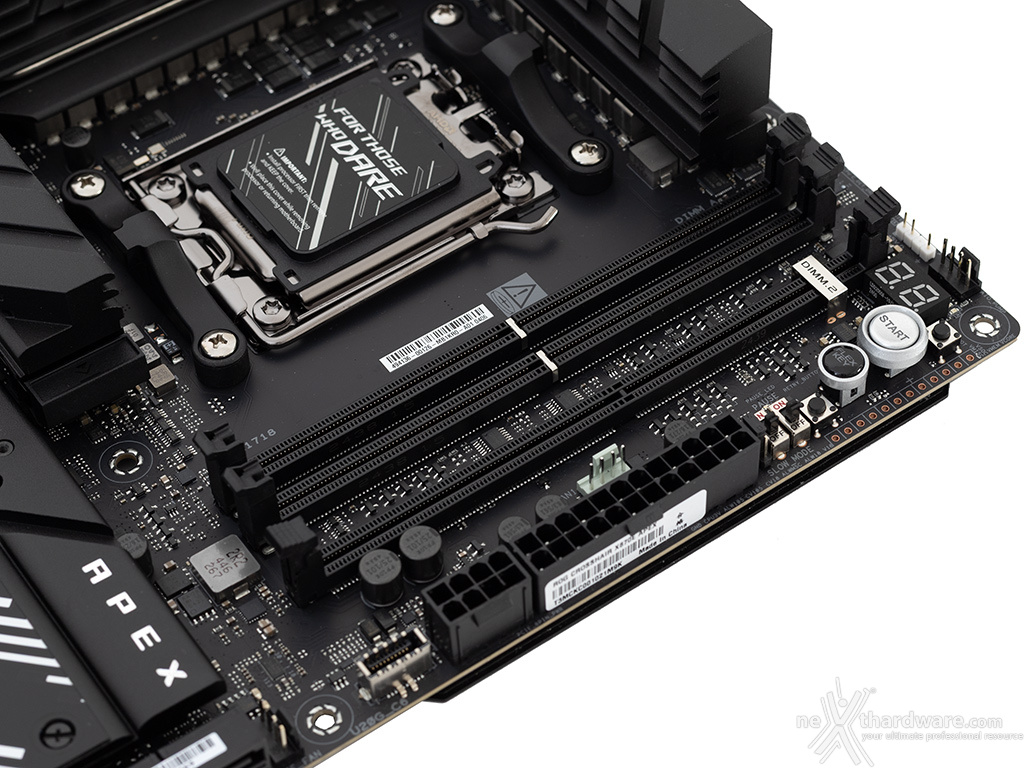

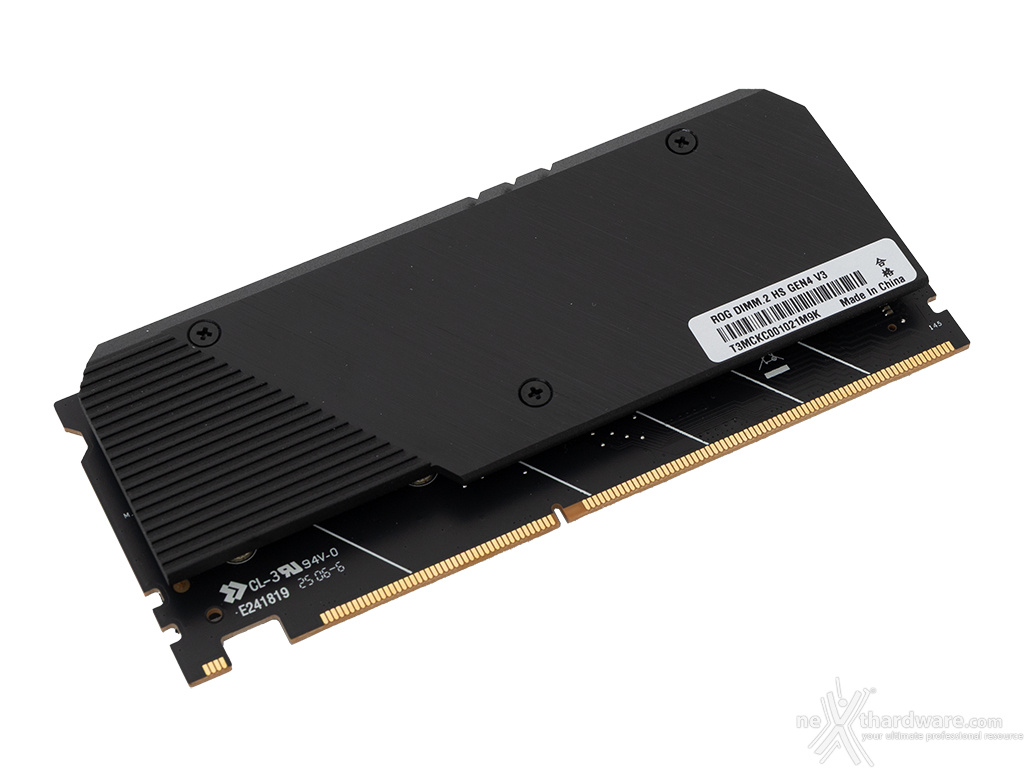

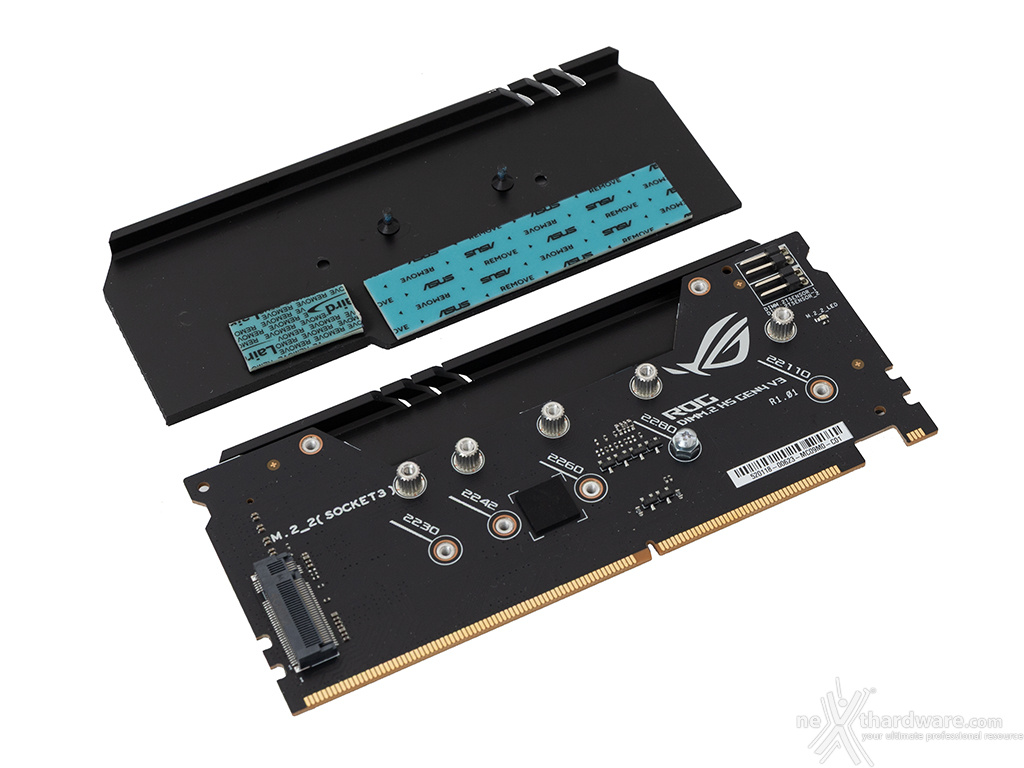

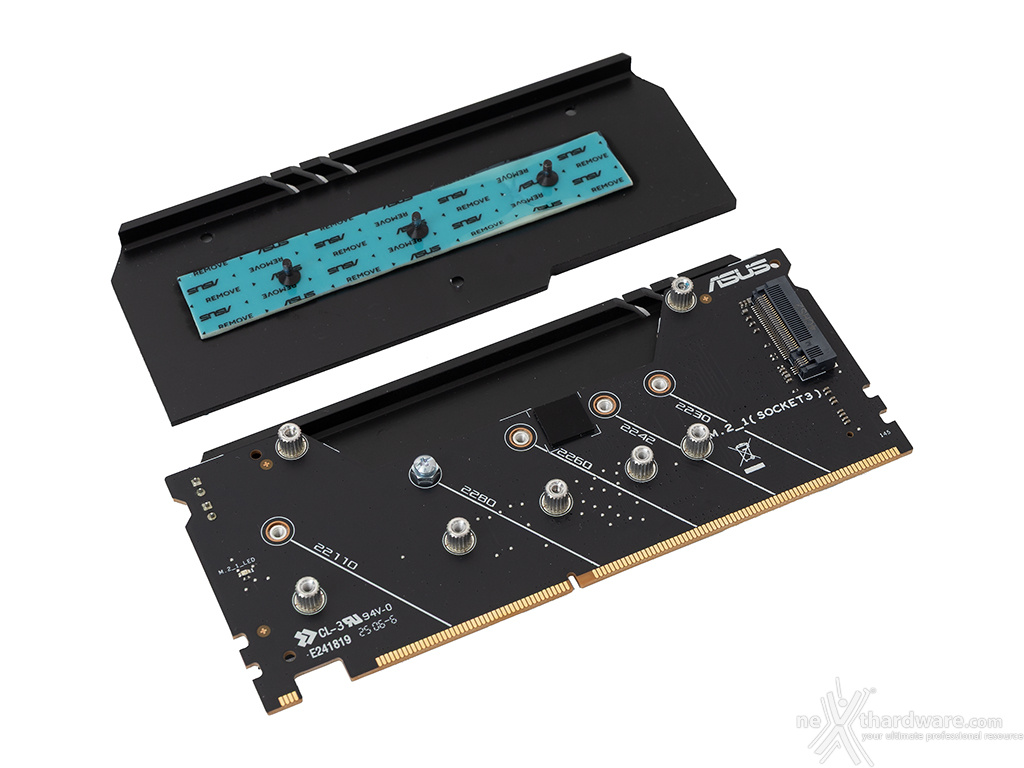

La ASUS ROG CROSSHAIR X870E APEX dispone di uno slot DIMM.2 progettato per accogliere il ROG DIMM.2 Adapter, il quale permette di espandere ulteriormente il comparto di storage.
  |   |
  |   |

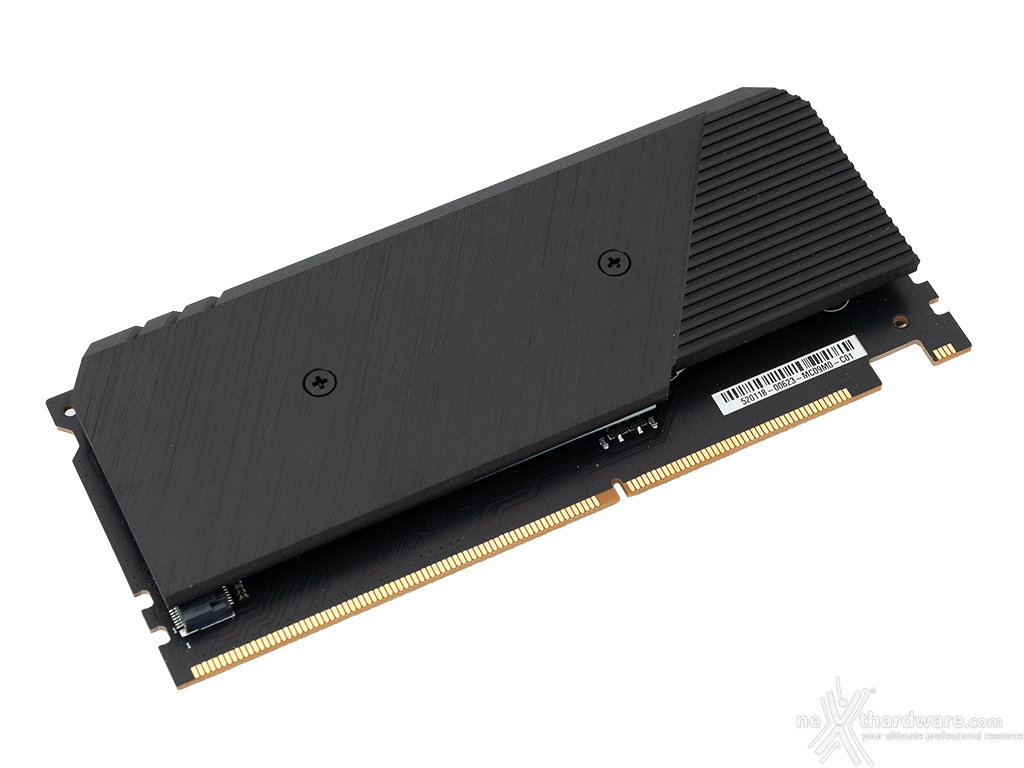

Il ROG DIMM.2 Adapter consente di alloggiare due SSD M.2 PCIe 4.0 x4 (con lunghezza da 42 a 110mm), entrambi gestiti direttamente dal Fusion Controller Hub X870E e con supporto alla tecnologia AMD RAIDXpert 2 per complesse configurazioni RAID 0, 1, 5 e 10.
Il ROG DIMM.2 Adapter è inoltre dotato di un elegante dissipatore in alluminio nero con finitura satinata, che va ad interfacciarsi con i drive tramite efficienti pad termici di produzione Laird.
Header USB 3.2Â Gen2x2 e USB 3.2 Gen1
  |   |

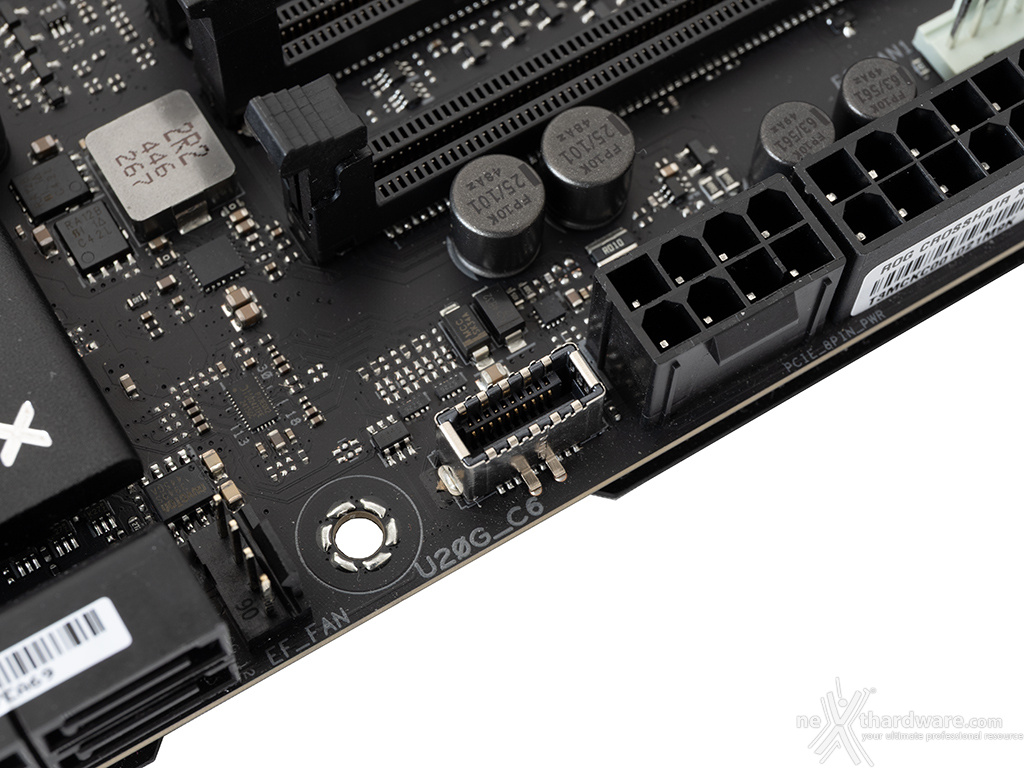

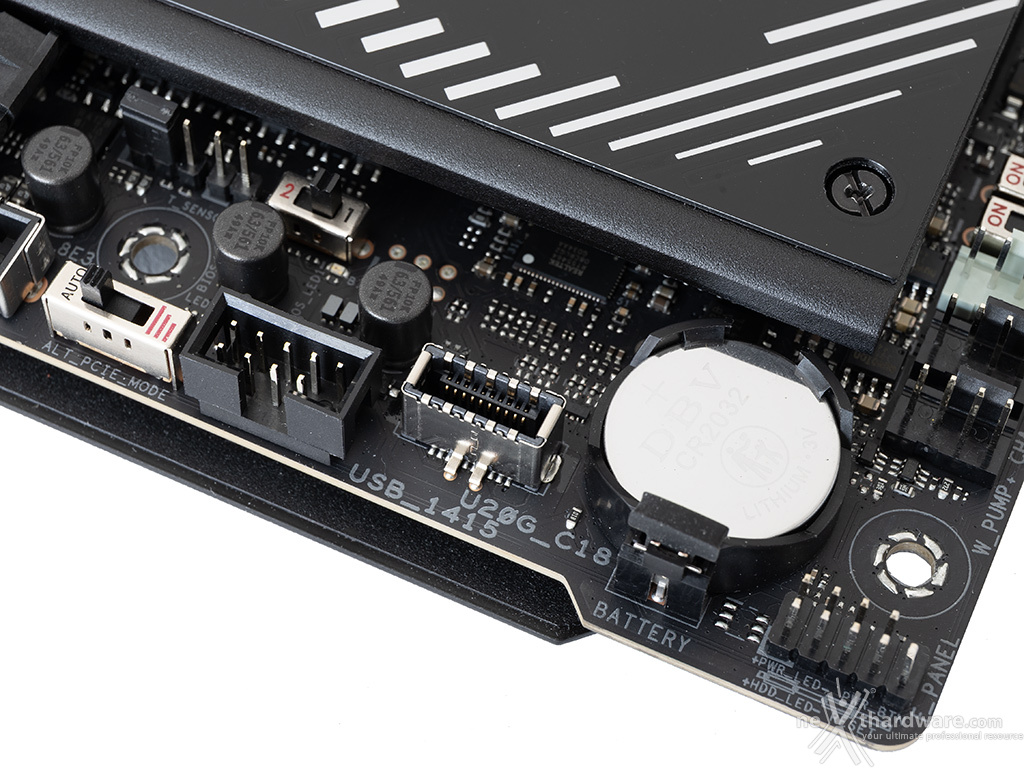

La ROG CROSSHAIR X870E APEX dispone di due header USB 3.2 Gen 2x2 pilotati dal chipset AMD X870E, che permettono di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sugli chassis di ultima generazione garantendo velocità fino a 20 Gbps.
Il primo è posto alla sinistra del connettore ATX, mentre il secondo si trova sul bordo sinistro della scheda.
  |   |

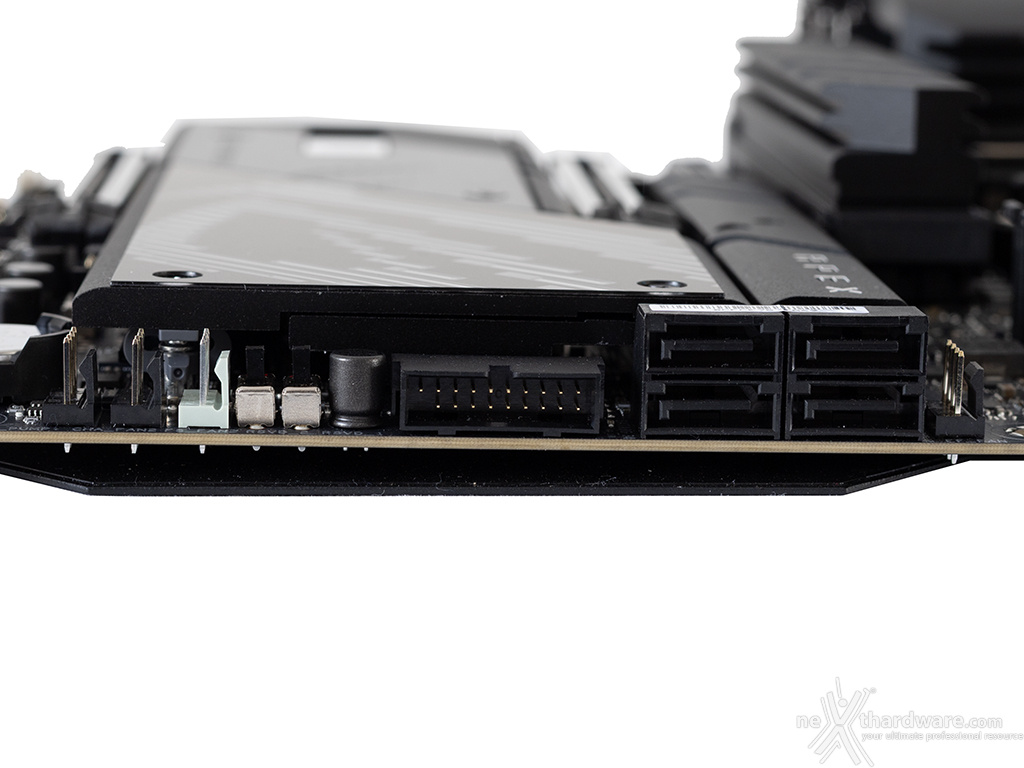

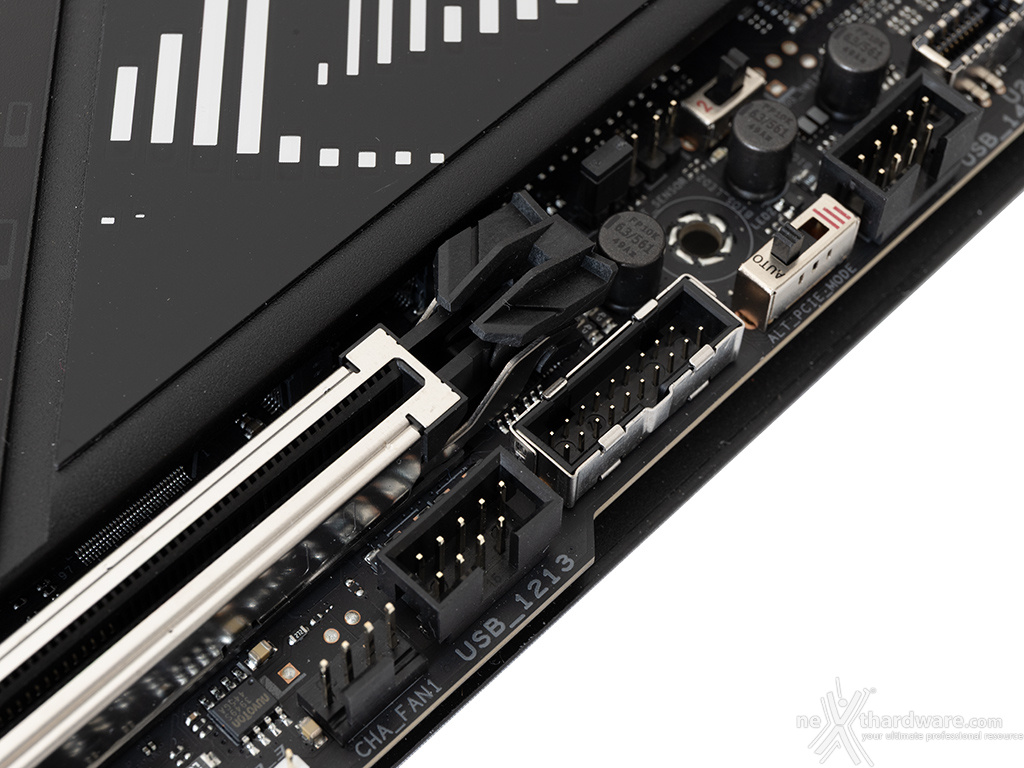

Al fine di garantire la compatibilità con le periferiche più datate, sono presenti anche un header USB 3.2 Gen1 posto alla sinistra delle porte SATA, un header USB 3.2 Gen1 e due header USB 2.0 situati lungo il bordo sinistro della scheda.
Porte USB4 Type-C
Per gli utenti più esigenti in termini di prestazioni, la scheda offre sul backpanel due velocissime porte USB4 Type-C con una velocità di 40Gbps, anche se, al momento, la reperibilità di periferiche con supporto a tale standard è piuttosto limitata.

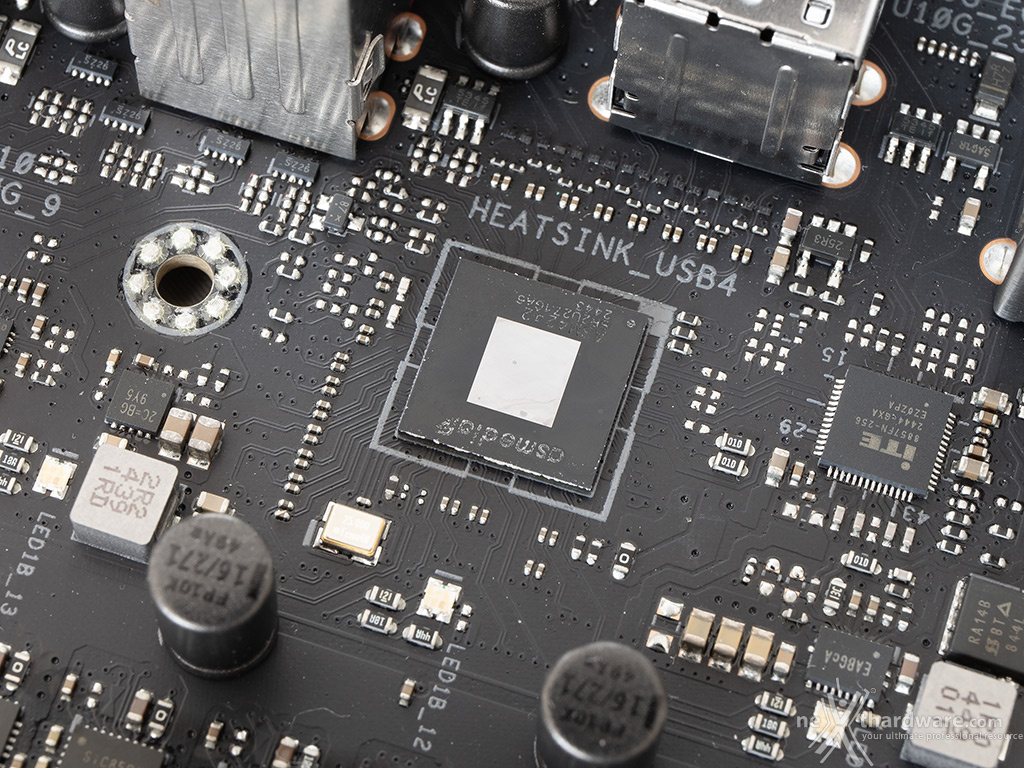

L'immagine in alto ci mostra il chip ASMEDIA ASM4242 deputato al controllo delle due porte USB4.
Ethernet 5GbE + WiFi 7

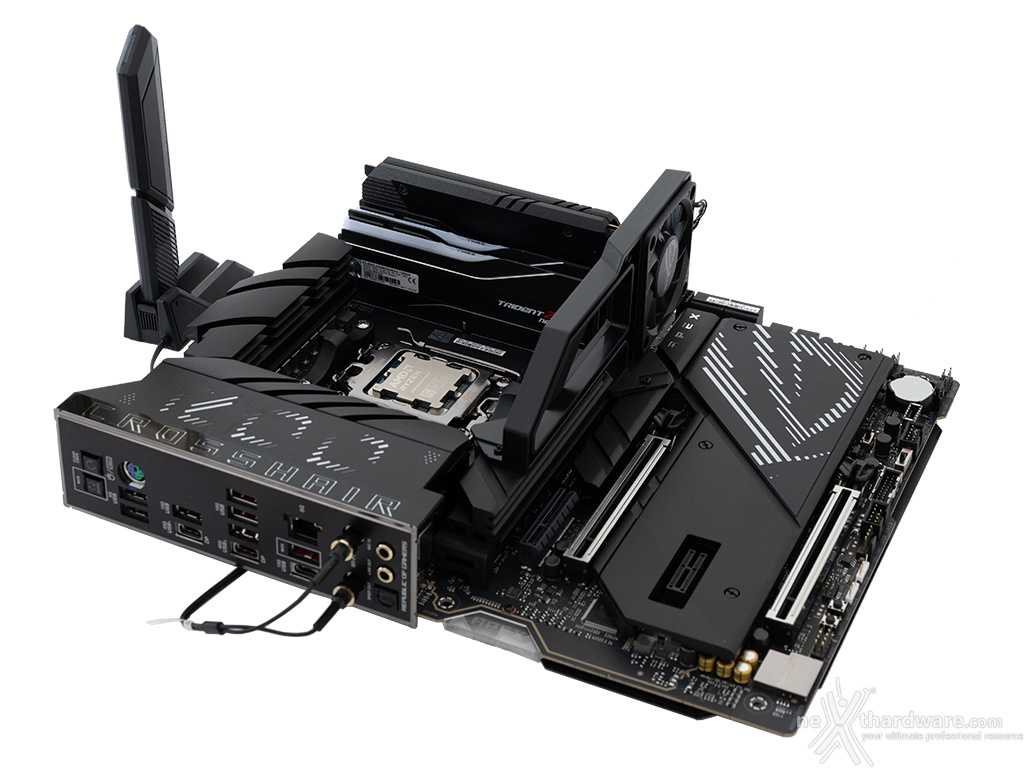

Per massimizzare la resa in game, la ASUS ROG CROSSHAIR X870E APEX implementa una sezione networking di ottimo livello, che comprende una porta Ethernet 5GbE ed un modulo WiFi 7 802.11be (2T2R & Bluetooth 5.4).
La porta Ethernet è pilotata da un chip di produzione Realtek, in grado di gestire velocità fino a 5 Gbps.

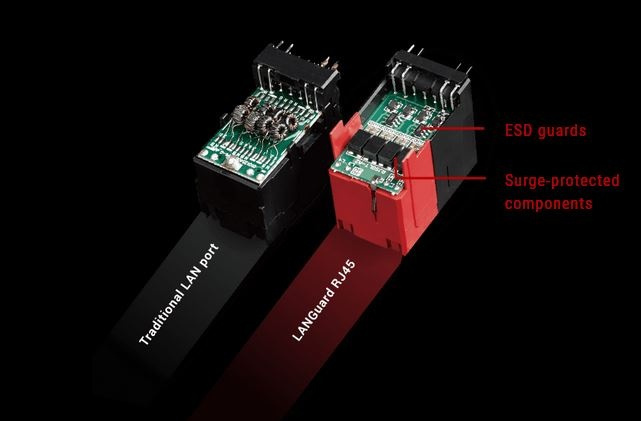

Il connettore implementa la tecnologia ASUS LAN Guard per offrire una protezione fino 1,9 volte superiore rispetto alla norma nei confronti degli effetti dell'elettricità statica e fino a 15kV contro fulmini e sovratensioni che possono propagarsi sulla rete.

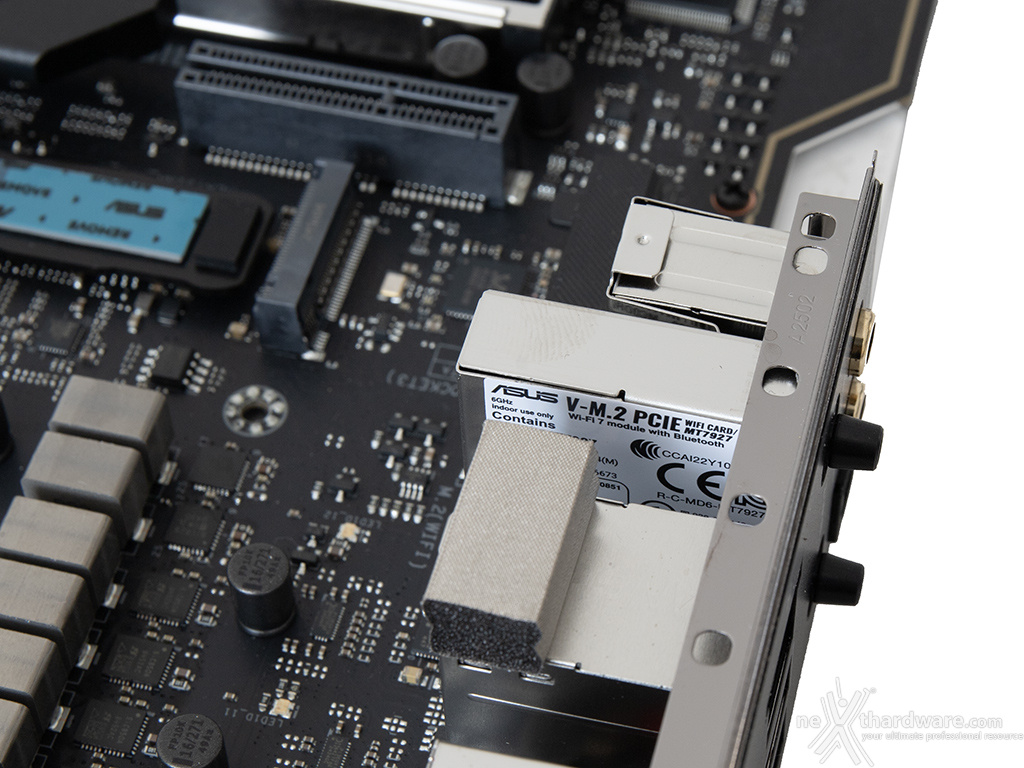

Il modulo WiFi, visibile nell'immagine soprastante, è pilotato da un controller Mediatek MT7927 Wi-Fi 7 BE200, permettendo di alzare ulteriormente l'asticella delle prestazioni.
Il modulo è dotato anche di connessione Bluetooth 5.4, in grado di assicurare una maggiore velocità ed una portata superiore rispetto al vecchio standard 5.3.
  |   |

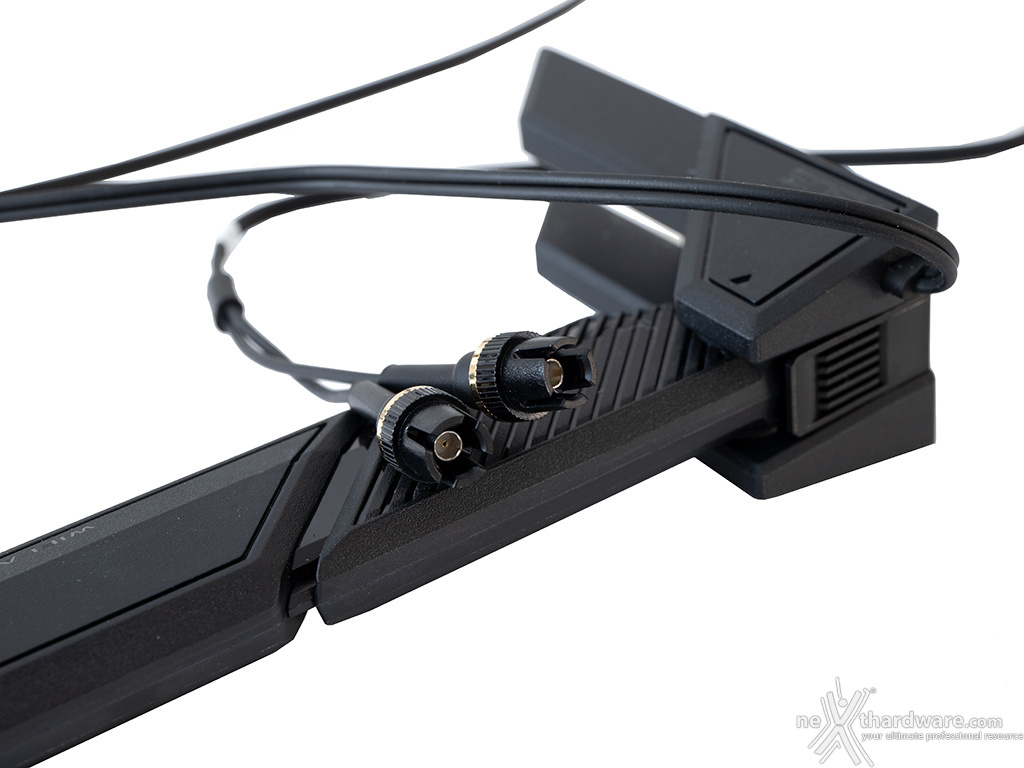

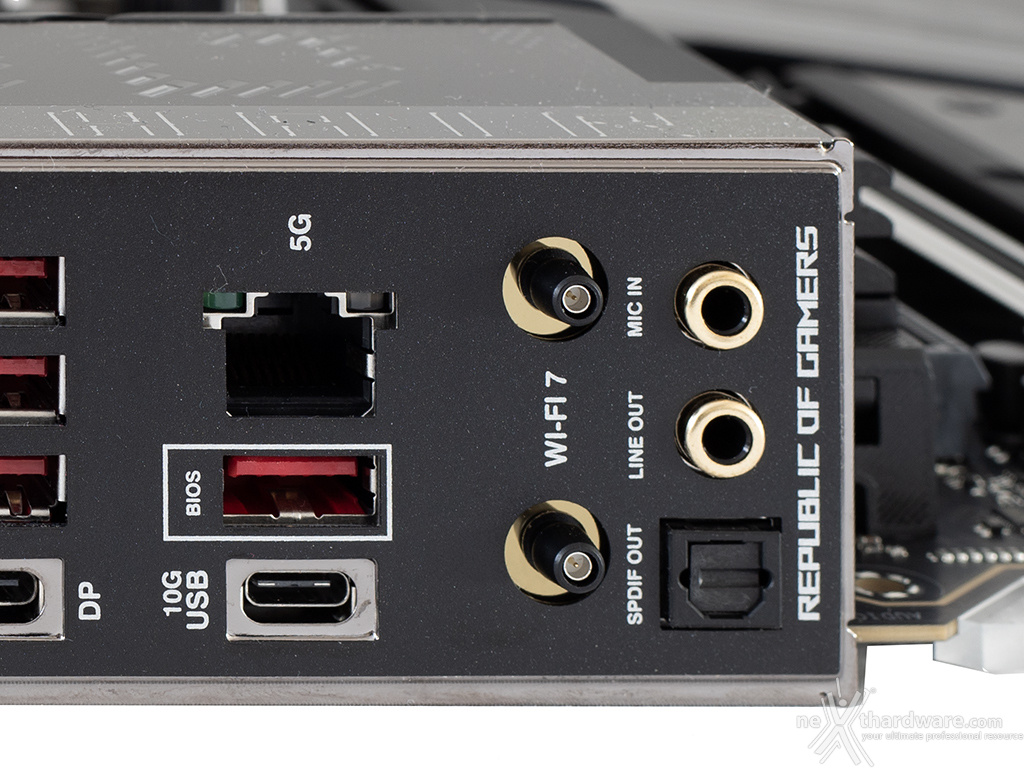

Per aiutare gli utenti a ottenere il massimo dalla loro connessione WiFi 7, ASUS ha adottato anche la recente WiFi Q-Antenna, dotata di connettori ad incastro in grado di velocizzare il collegamento al modulo WiFi.
Grazie ad una progettazione hardware completamente rinnovata, che include sia ottimizzazioni del circuito stampato del PCB, sia connettori interni migliorati, questo nuovo design incrementa notevolmente il throughput del segnale per le bande a 5GHz e 6GHz.
L'ottimizzazione della banda viene gestita dai tre controller di rete perfettamente coadiuvati dal software GameFirst V che classifica e "prioritizza" in maniera automatica le applicazioni sensibili alla latenza per i videogame online.

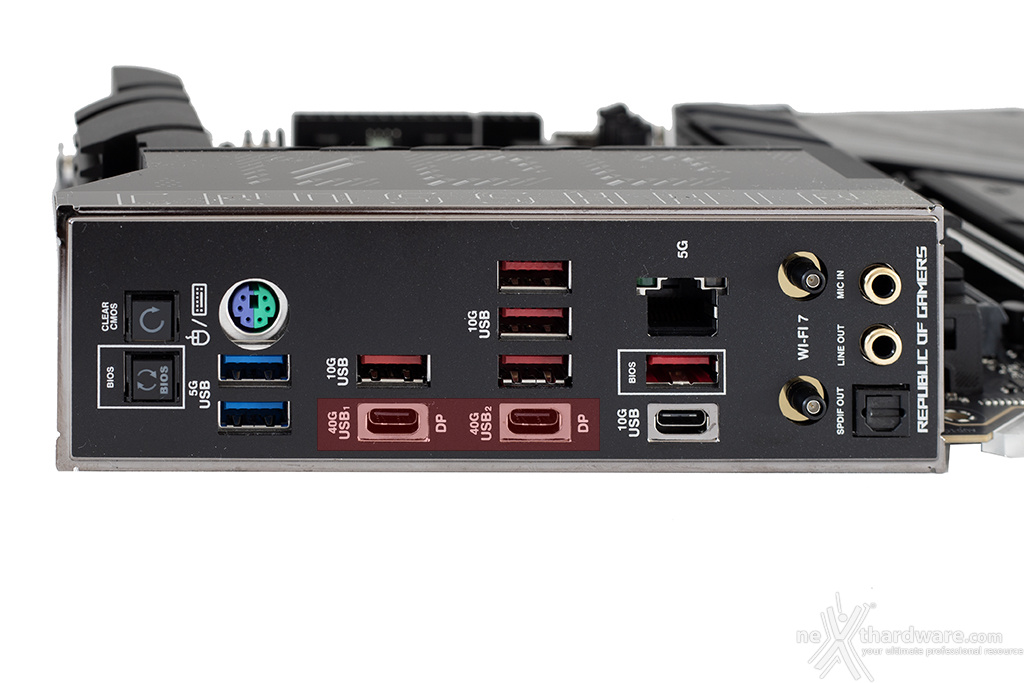

Pannello posteriore delle connessioni

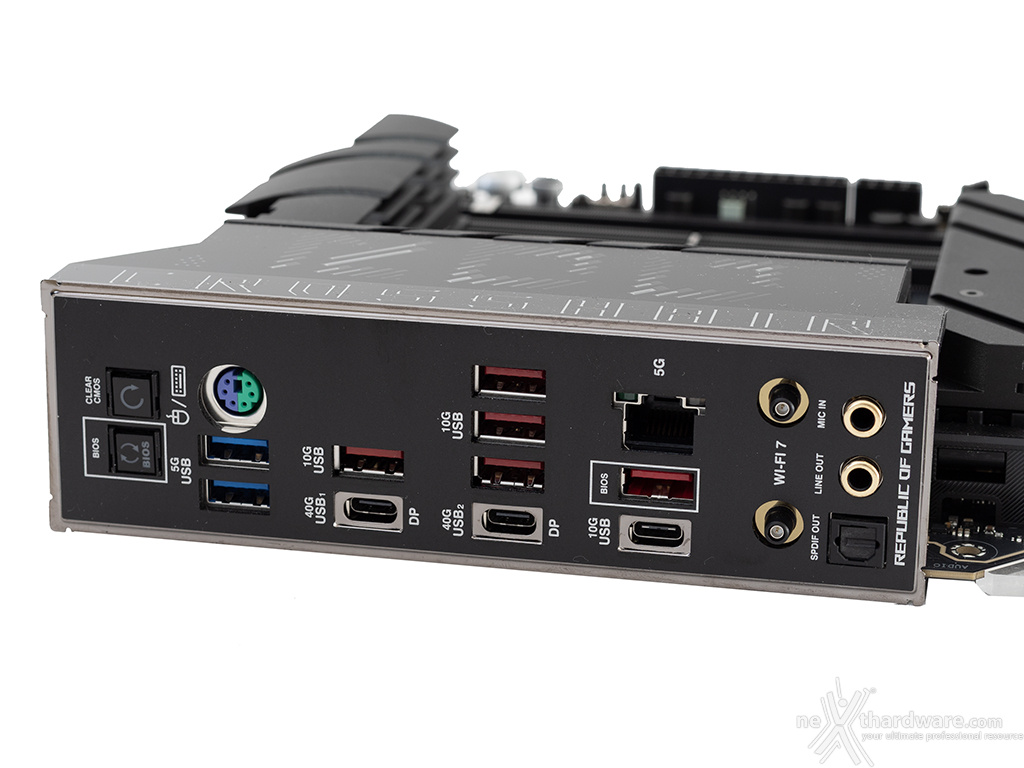

La ROG CROSSHAIR X870E APEX utilizza un pannello di I/O preinstallato in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte, che integra un pulsante per il CLRMOS ed un pulsante per il BIOS FlashBack.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 1 porta PS2 per mouse / tastiera + 2 porte USB 3.2 Gen1 Type-A;
- 1 porta USB 3.2 Gen2 Type-A + 1 porta USB4 Type-C;
- 3 porte USB 3.2 Gen2 Type-A + 1 porta USB4 Type-C;
- 1 porta LAN RJ-45 + 1 porta USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 3.2 Gen2);
- 2 connettori per Q-Antenna WiFi;
- 2 jack audio HD + 1 uscita ottica SPDIF.
