15. Overclock, temperature e consumi
Dopo la consueta carrellata di test atti a verificare le prestazioni dei vari sottosistemi, eccoci finalmente giunti alla prova di overclock della ASUS ROG CROSSHAIR X870E APEX in abbinamento al Ryzen 9 9950X.
Per questa analisi abbiamo scelto di utilizzare il kit di G.SKILL Trident Z5 Royal Neo RGB DDR5-8000 CL40 impiegato nei precedenti test ed il BIOS in versione 1401, ultima versione ufficiale disponibile al momento.

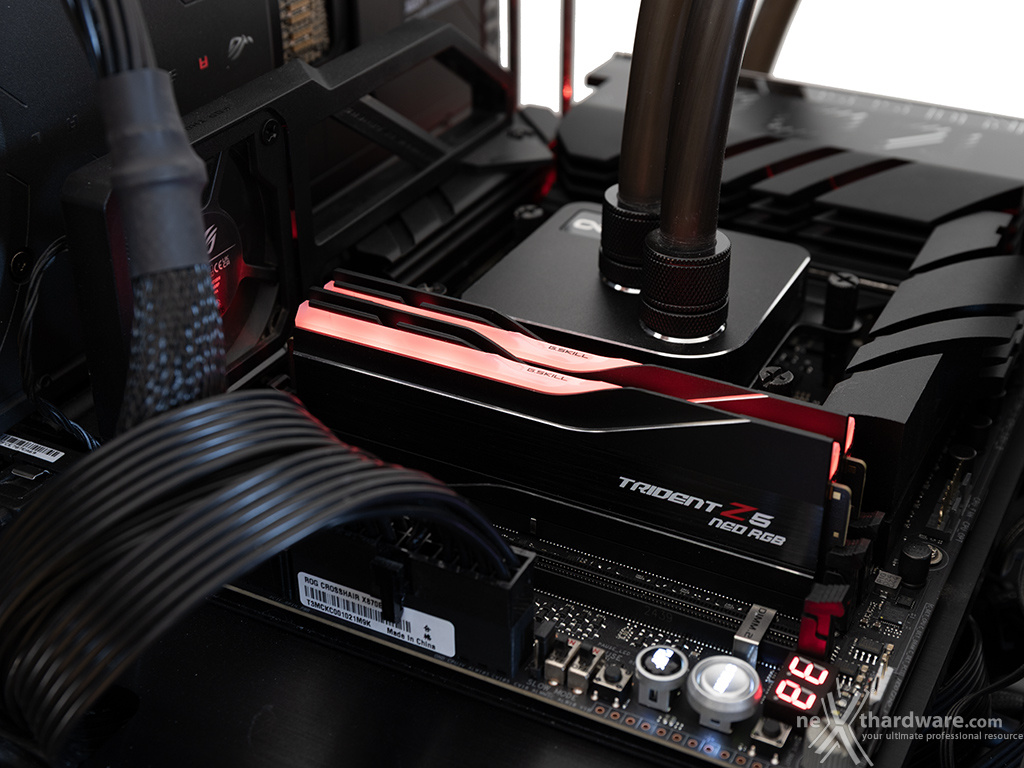

Per le nostre prove ci siamo affidati ad una soluzione di raffreddamento a liquido custom installata nel nostro banchetto e composta da un waterblock Alphacool Core Black 1, un radiatore triventola ed una pompa Swiftech MCP355.
 Â |  Â |

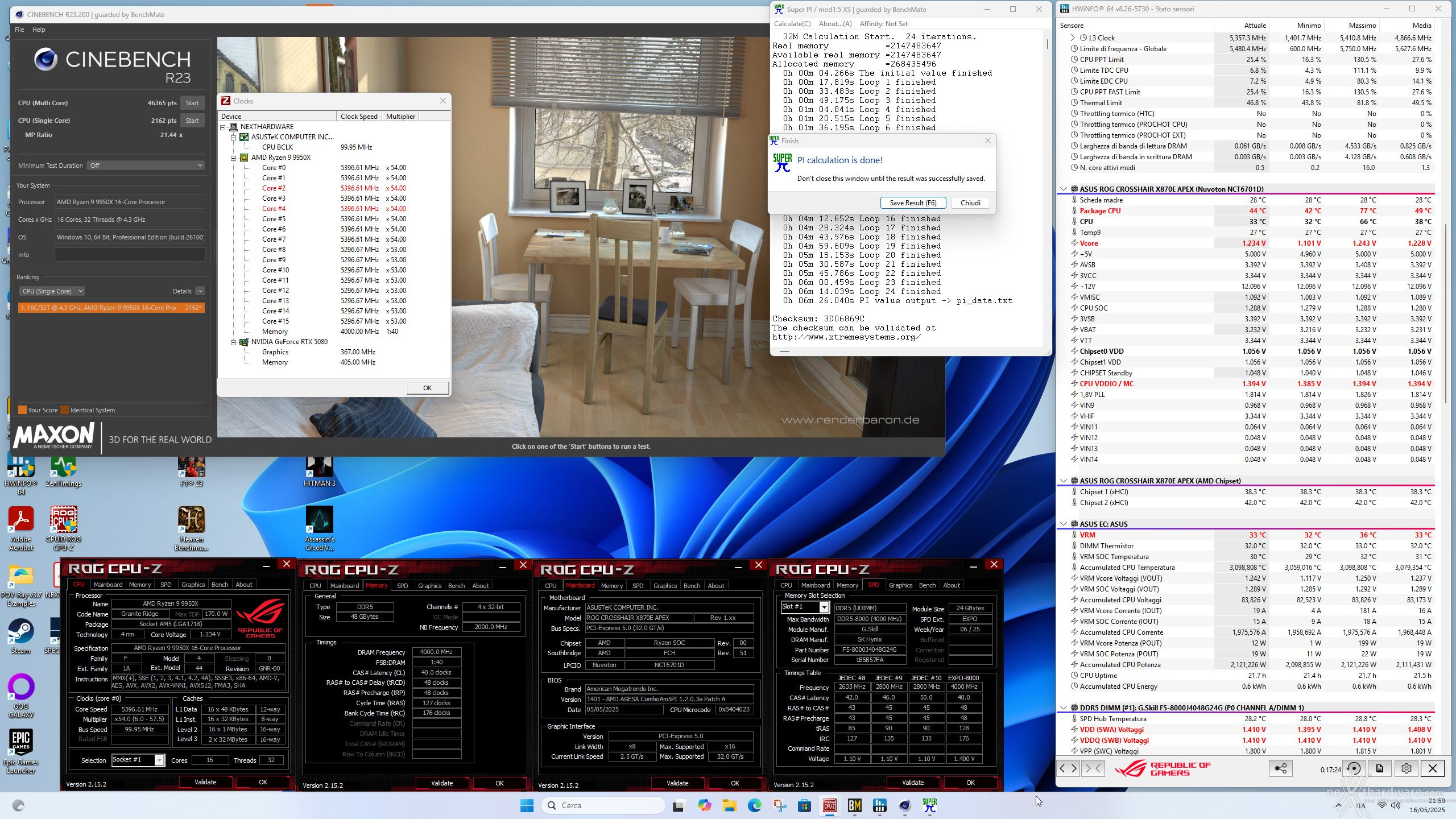

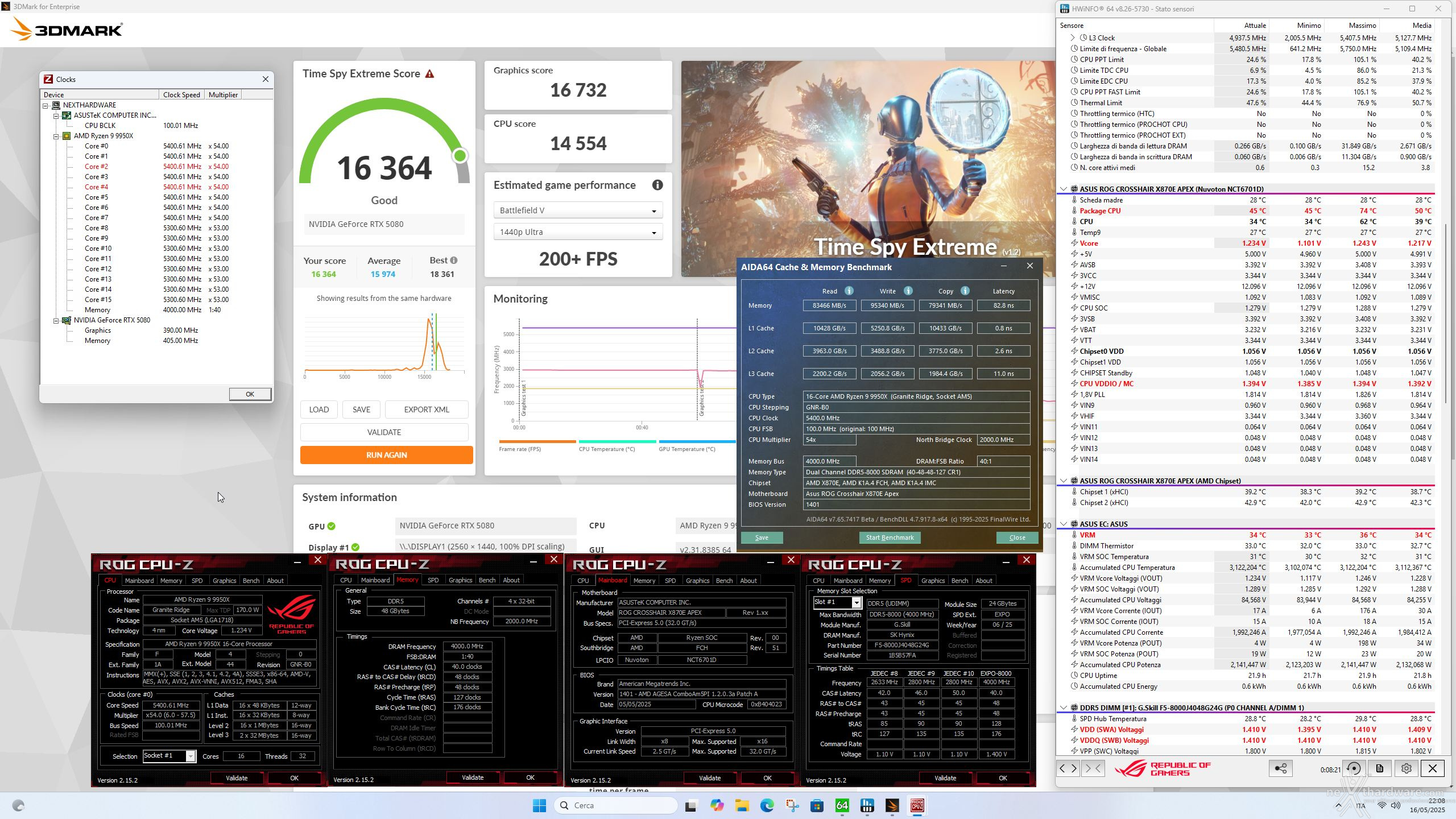

| Â Frequenza All Core 5400MHz - VCORE 1,27V |
Il risultato ottenuto nel primo test, volto alla ricerca della massima frequenza di funzionamento stabile su tutti i core della CPU, è pari a 5400MHz con una tensione di 1,27V.
Ulteriori aumenti del Vcore non hanno sortito alcun effetto se non quello di innalzare le temperature, con il conseguente innesco dei meccanismi di throttling posti a protezione della CPU.
Rispetto alle massime frequenze ottenute con la stessa CPU sulla ASUS ROG CROSSHAIR X870E HERO testata in occasione del lancio della piattaforma, abbiamo ottenuto un incremento di 100MHz che non era del tutto scontato visto che le due mainboard condividono la stessa sezione di alimentazione.
 Â |  Â |

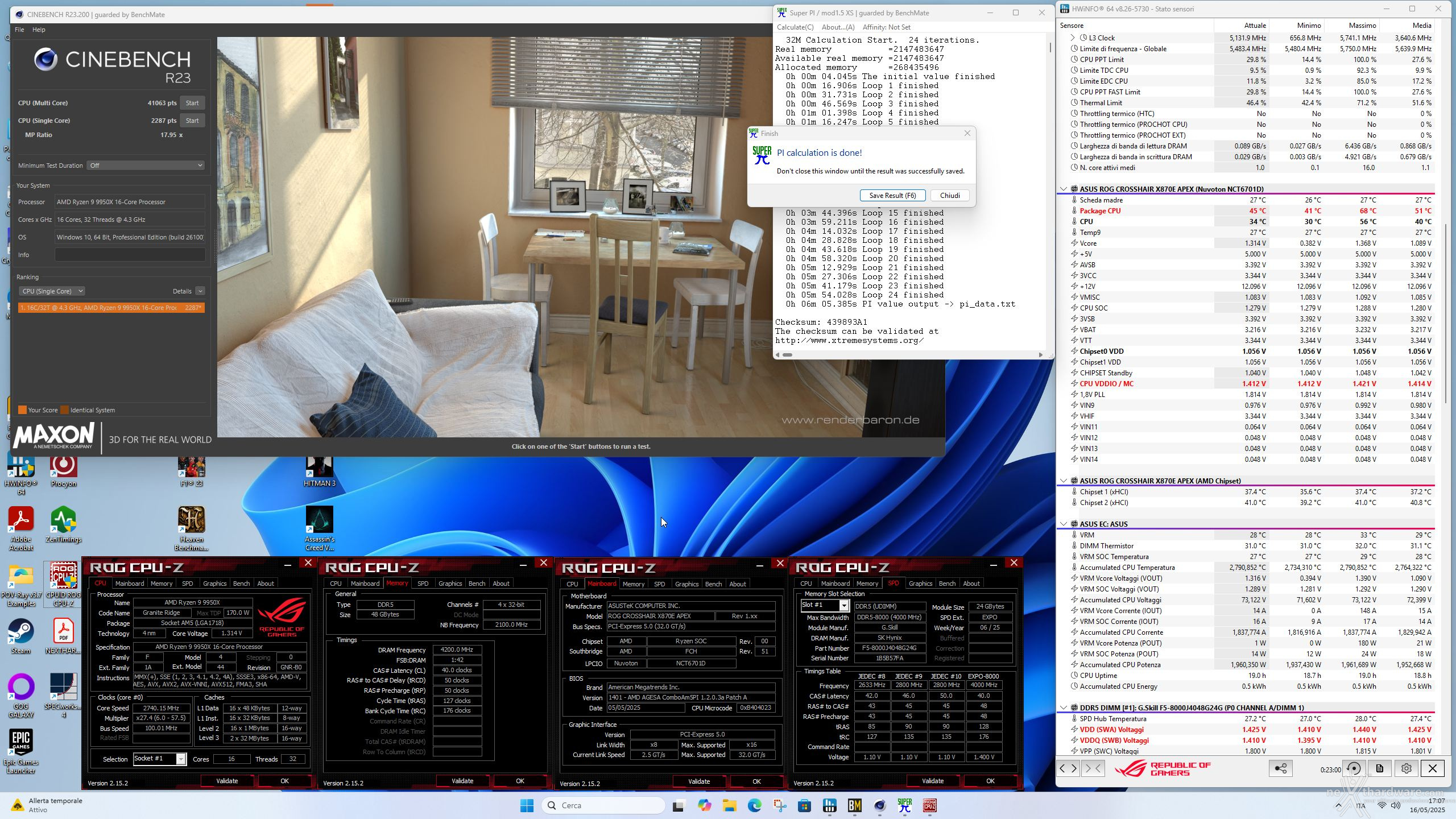

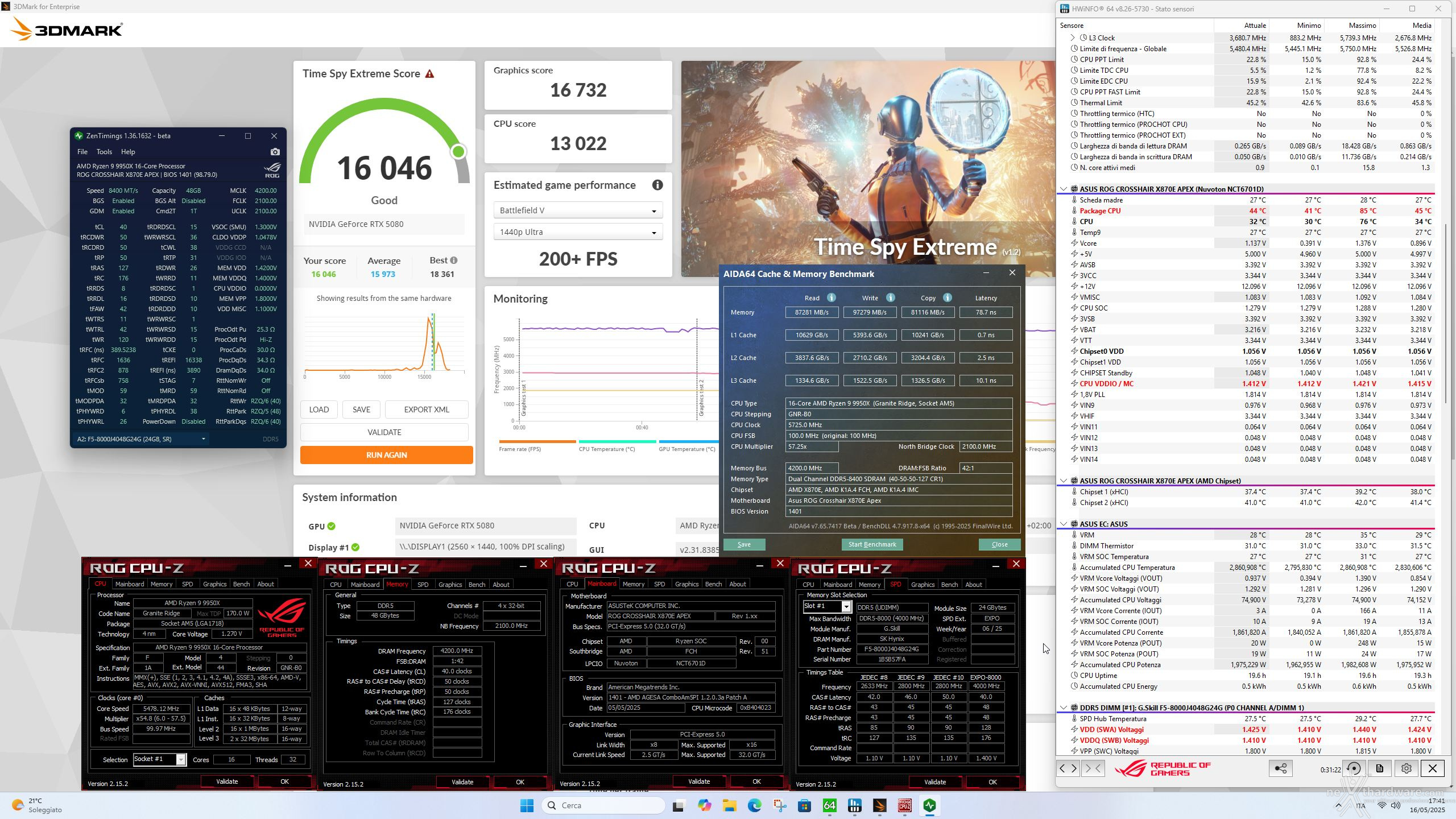

| Test massima frequenza RAM CAS 40 UCLK/MCLK (1:2) -Â 8400 MT/s 1T |
Nel secondo test, volto alla ricerca della massima velocità di funzionamento stabile delle memorie, abbiamo raggiunto quota 8400 MT/s con timings pari a 40-50-50-127, un risultato buono considerato l'aumento di 400MT/s rispetto al dato di targa, ottenuto soltanto rilassando leggermente i timings ed innalzando lievemente la tensione.
Successivi test effettuati con timings più rilassati e tensioni più elevate non hanno sortito ulteriori aumenti della velocità finale.
Temperature
In questa sessione andremo a fare delle rilevazioni di temperatura sia con PBO abilitato e non, sia nella condizione di overclock manuale con tutti i core impegnati alla frequenza massima stabile di 5400MHz ricavata dai test di overclock.
Per stressare la piattaforma ci siamo avvalsi del benchmark Blender integrato nella suite SPECworkstation 3.1, mentre per le misure abbiamo utilizzato HWiNFO64 8.26.57.30, in grado di interfacciarsi direttamente con i sensori di scheda madre e CPU.
Ci preme sottolineare che in questa specifica circostanza abbiamo disattivato le ventole presenti sul nostro banchetto di test in modo tale da non influenzare minimamente i risultati ottenuti.
Infine, abbiamo provveduto ad impostare al massimo i vari parametri presenti nel BIOS inerenti l'assorbimento di corrente e la gestione delle temperature del processore, onde evitare fenomeni di throttling cercando, al contempo, di salvaguardare l'integrità dello stesso.

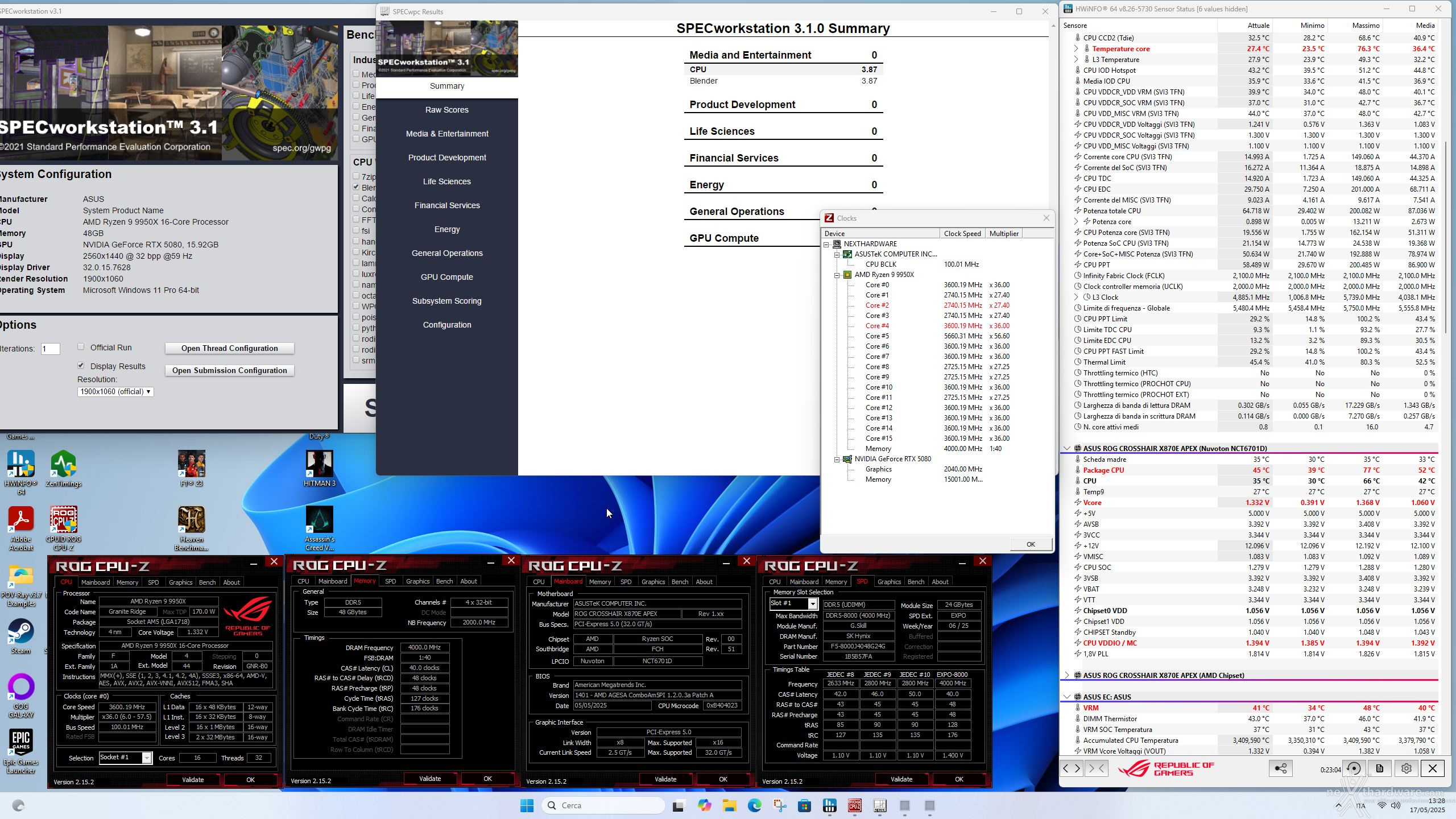

| Â Frequenza CPU AUTO - PBO OFF - VCORE AUTO |
 Â |
| Temp. Max CPU 77 °C - Temp. Max VRM 48 °C |
Nel primo test effettuato con il Precision Boost Overdrive disabilitato, Vcore su AUTO ed una temperatura ambiente di circa 20 °C, i risultati sono stati molto buoni avendo raggiunto una temperatura massima sui core più caldi della CPU di 77 °C e sulla sezione VRM di 48 °C.

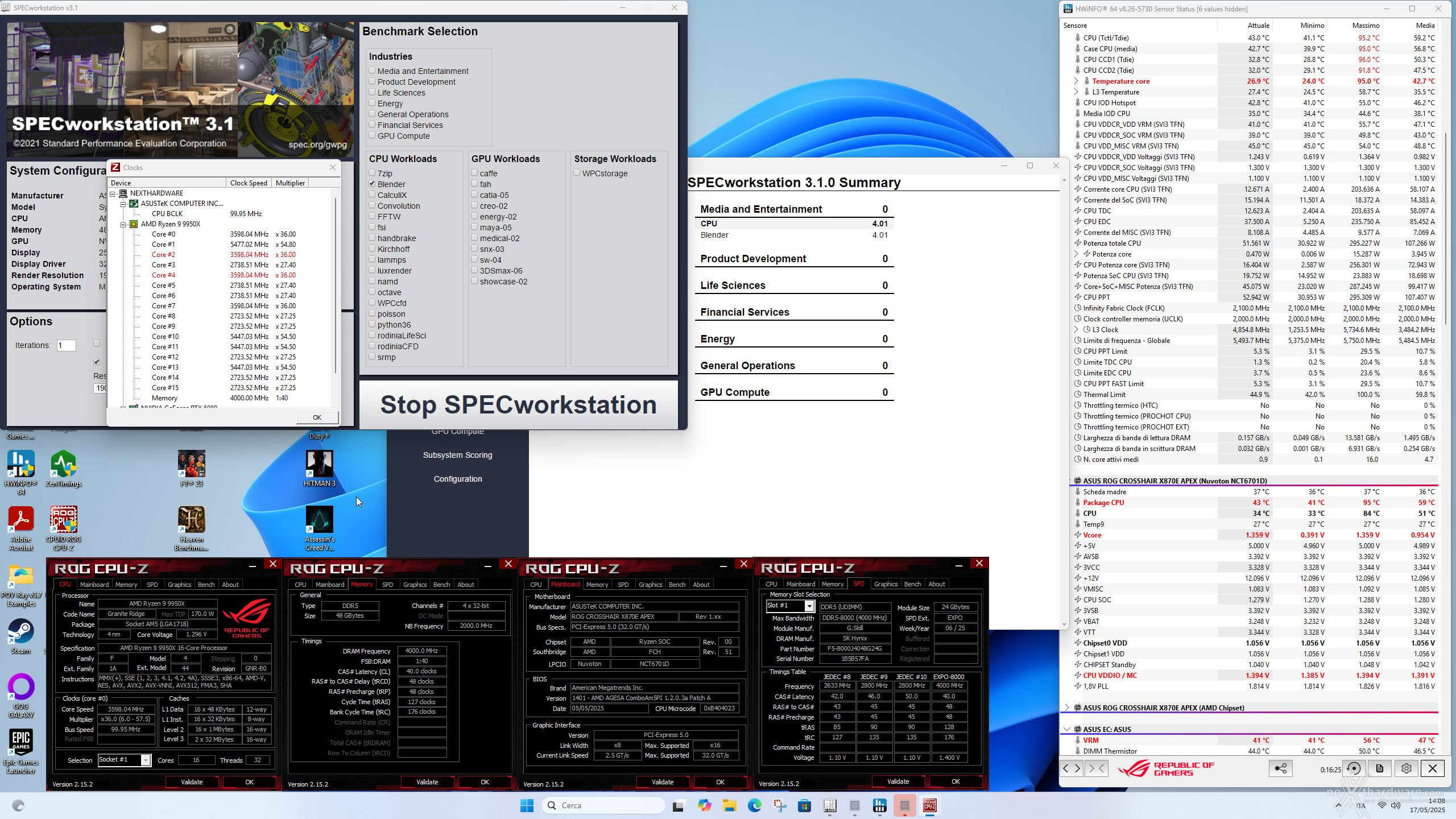

| Â Frequenza CPU AUTO - PBO ON - VCORE AUTO |
 Â |
| Temp. Max CPU 95 °C - Temp. Max VRM 56 °C |
Successivamente, abbiamo operato nelle medesime condizioni del test precedente con PBO abilitato e con impostazioni su AUTO.
In questo caso abbiamo notato un corposo innalzamento della temperatura della CPU che ha raggiunto un valore di 95 °C sul core più caldo, mentre la sezione VRM ha fatto segnare un aumento di 8 °C.

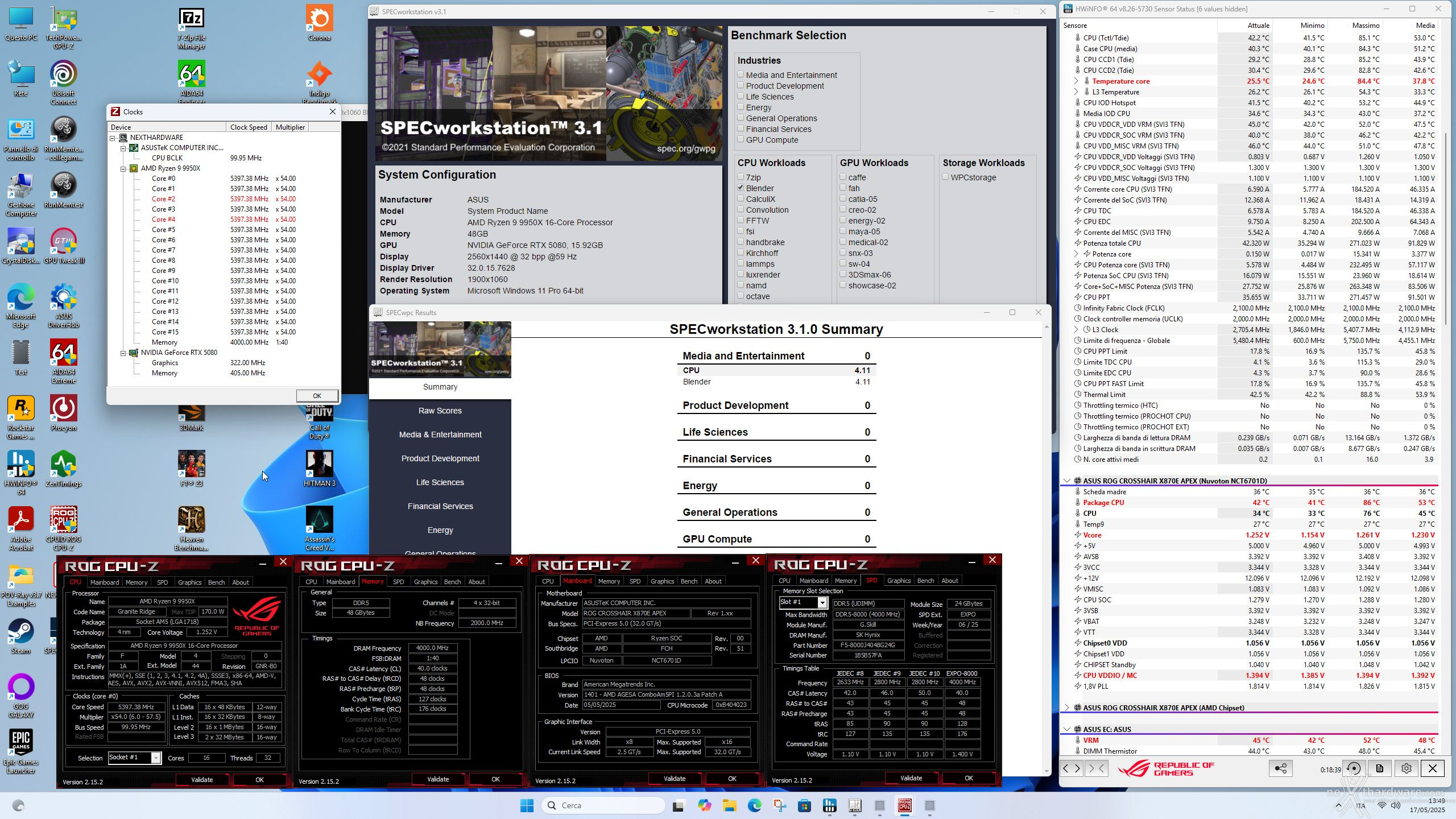

| Â Frequenza CPUÂ 5400MHz All Core - VCORE 1,27V |
 Â |
| Temp. Max CPU 86 °C - Temp. Max VRM 52 °C |
Infine, abbiamo effettuato un ultimo test con il processore impostato alla massima frequenza manuale ottenuta nei test precedenti, ovvero 5400MHz, ottenendo una temperatura di 86 °C sulla CPU e di 52 °C sui VRM, entrambi decisamente migliori rispetto a quelli ottenuti con PBO abilitato in modalità AUTO.
Consumi
In questa sessione abbiamo rilevato i consumi istantanei dell'intera piattaforma sottoposta ad un carico di lavoro piuttosto impegnativo per la CPU, ovvero il benchmark Blender v.3.01, misurando le potenze massime assorbite dall'alimentatore alla presa di corrente.
Dal grafico possiamo osservare come la piattaforma testata in condizione di idle assorba mediamente 125W, circa 35W in più rispetto alla controparte Intel, mentre in load, con un carico piuttosto consistente, raggiunge picchi di 340W facendo meglio rispetto alla rivale.                        Â
