Visto da vicino
Aprendo l'alimentatore per mostrarvene l'interno, notiamo un pcb “pulito”, componenti eccellenti, ed un sistema di dissipazione del calore di generose dimensioni.
| | |

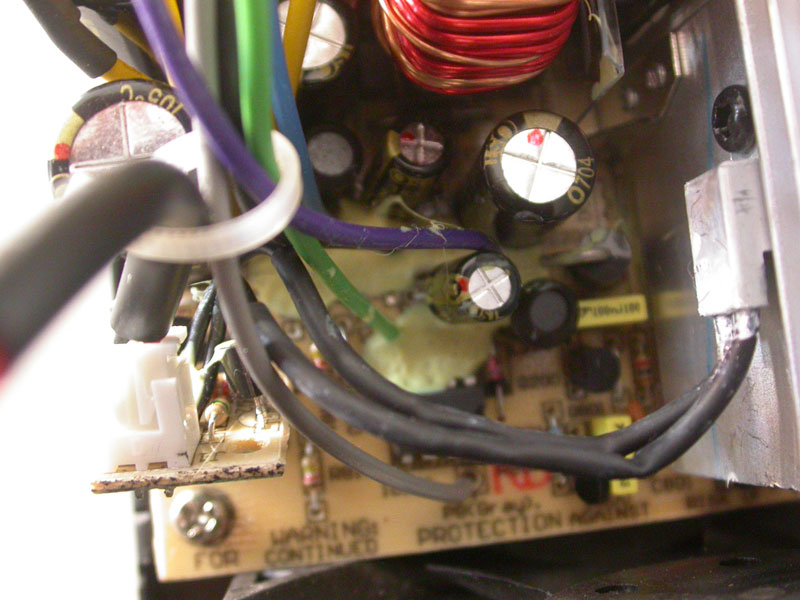

| L'interno dell'alimentatore. | Particolare del sistema di smaltimento del calore. |
La Ventola
Un unico ventilatore Nidec 8x8 è utilizzato in questa unità al fine di raffreddare la componentistica interna. Si riscontra la presenza di questo brand di ventole in diversi alimentatori di fascia alta, ottime per la loro silenziosità. In aggiunta a quest'ultima e' presente un circuito di termoregolazione, per cui la stessa esprimerà tutto il suo potenziale soltanto in condizioni “critiche” mantenendo quindi la rumorosità del PSU sempre molto bassa. Il fissaggio al telaio e' classico, con le 4 viti, griglia in tinta all'esterno e gommini antivibrazione all'interno, nulla e' lasciato al caso.
| | |
| La ventola Nidec. | Particolare dei gommini antivibrazione. |
Il circuito di termoregolazione
Detto circuito, per mezzo di un sensore posto a contatto con uno dei due dissipatori interni, regola automaticamente ed in modo ottimale la velocità di rotazione della ventola in funzione della temperatura registrata.
| | | |
| Il circuito di termoregolazione | Circuito e sensore | Il sensore di temperatura |
