Partiamo come sempre dai dati di targa delle schede rilevati con GPU-Z: core clock a 1633MHz, boost a 1835MHz e quantitativo di memoria GDDR5 pari a 8GB per la ZOTAC GeForce GTX 1070 AMP! Extreme Edition, a sinistra, e valori corrispondenti di 1772MHz e 1911MHz per la ZOTAC GeForce GTX 1080 AMP! Extreme Edition, a destra, che è però equipaggiata con 8GB di GDDR5X.

Entrambe le schede utilizzano un bus a 256 bit ma, data la diversa natura e velocità delle memorie (8,2GHz per la ZOTAC GeForce GTX 1070 AMP! Extreme Edition e 10,8GHz per la ZOTAC GeForce GTX 1080 AMP! Extreme Edition), i valori di banda passante a disposizione sono, rispettivamente, pari a 262,7 e 345,9 GB/s.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 3  ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 4

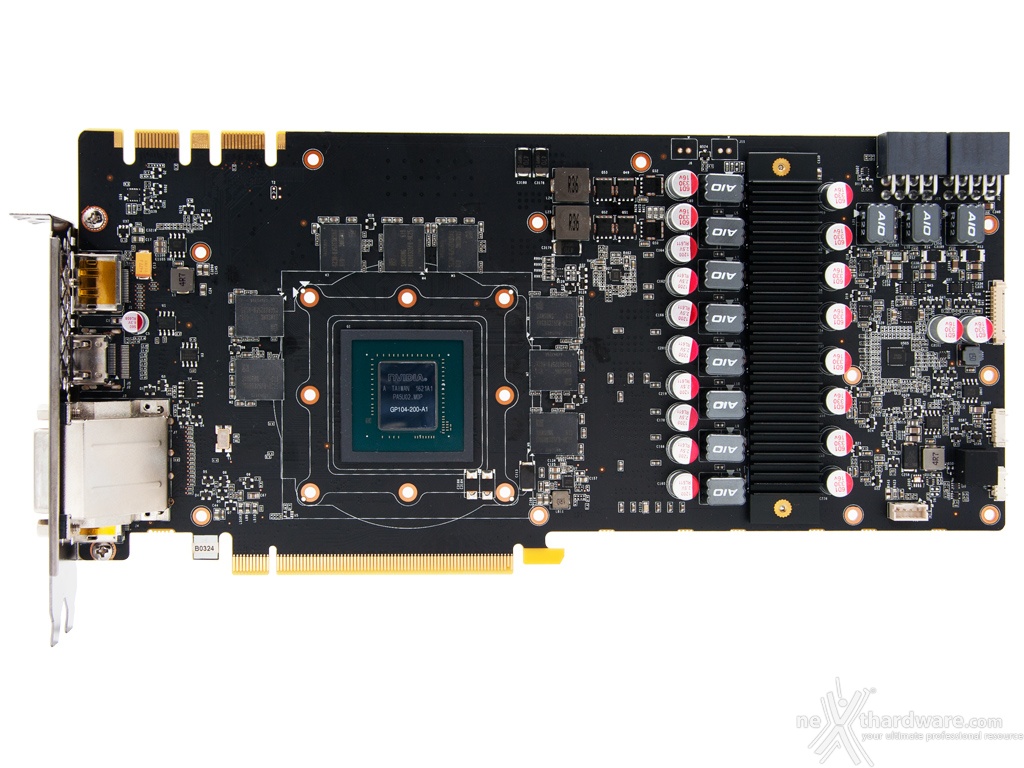

PCB estremamente pulito ed ordinato dove possiamo subito notare il circuito di alimentazione a dieci fasi, otto per la GPU e due per le memorie, più ulteriori tre di "riserva", comune ad entrambe le schede.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 5  ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 6

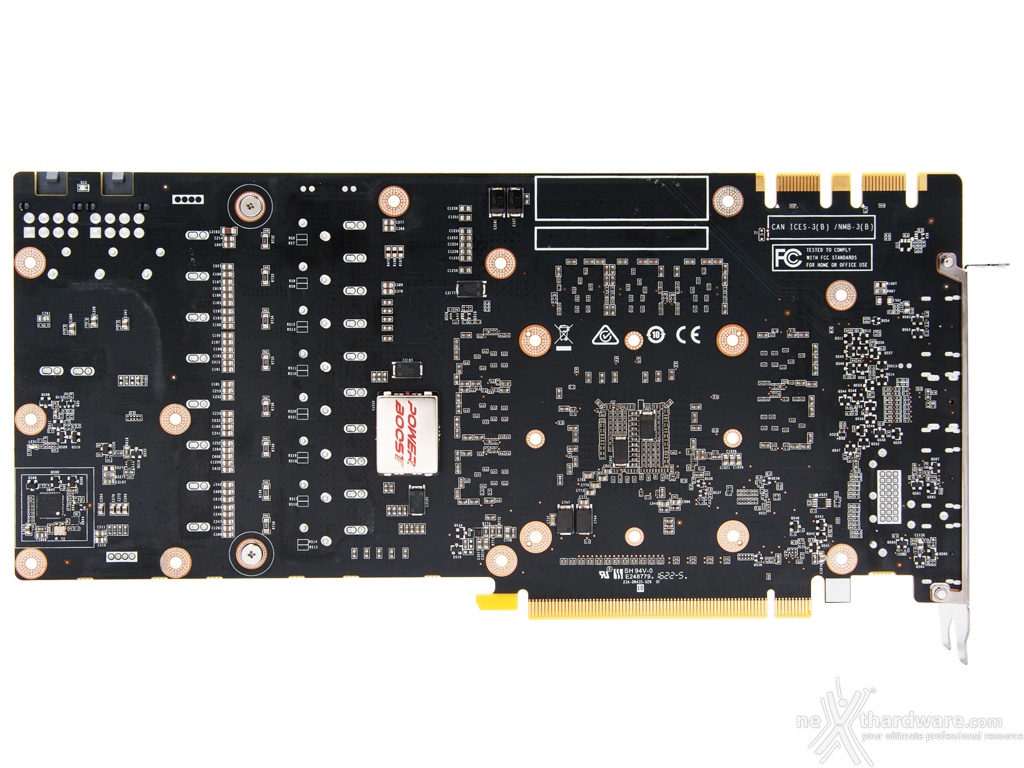

Il retro del PCB risulta molto ordinato e "dominato" dal sistema Power Boost e, a meno di qualche differente componente SMD, praticamente identico per entrambe le VGA.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 7


Nell'immagine della sezione VRM troviamo il chip demandato alla gestione delle tensioni di alimentazione delle schede, il classico µP9511P di Micro Power Intellect, di cui finalmente abbiamo qualche informazione in più, e la prima reale differenza tra la ZOTAC GeForce GTX 1080 AMP! Extreme Edition e la ZOTAC GeForce GTX 1070 AMP! Extreme Edition.

Rimosso il dissipatore dedicato e analizzata la catena di condensatori, Mosfet e induttori, nonostante l'aspetto praticamente identico, abbiamo infatti riscontrato componentistica diversa nelle due schede.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 8  ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 9


Come già accennato, entrambe utilizzano il PWM programmabile con supporto sino a 8 fasi Micro Power Intellect µP9511P secondo le specifiche NVIDIA Open VReg Type 8 PWMVID, a cui sono collegati quattro driver Mosfet a due canali demandati alla gestione  della catena VRM realizzata per la ZOTAC GeForce GTX 1070 AMP! Extreme Edition, a sinistra, con condensatori allo stato solido, Mosfet UBIQ Semiconductor (sussidiaria di Micro Power Intellect) M3058M e M3054M, ed induttori in ferrite AIO.

La ZOTAC GeForce GTX 1080 AMP! Extreme Edition utilizza invece dei Mosfet MagnaChip MDU1511 e MDU1513 con rating a 30V e, rispettivamente, a 100A e 88A, restando invariate tutte le altre caratteristiche.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 10


Ecco un particolare di uno degli otto chip di GDDR5X montati sulla GTX 1080 AMP! Extreme Edition: un IC Micron da 8Gbit con packaging FBGA A 190 contatti, siglato 6KA77D9TXS, che dovrebbe corrispondere al part number MT58K256M32JA-100 e, quindi, accreditato di una velocità massima di 10GHz.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 11


Queste invece sono le GDDR5 della GTX 1070 AMP! Extreme Edition, dei moduli Samsung K4G80325FB-HC25 accreditati di una velocità di 8GHz con tensione di alimentazione sino a 1,5V.


ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 12  ZOTAC GeForce GTX 1080 & GTX 1070 AMP! Extreme 6. Layout & PCB 13


E concludiamo con un bel close-up della GPU Pascal in versione GP104-200-A1, quella che equipaggia la ZOTAC GeForce GTX 1070 AMP! Extreme Edition, a sinistra, e GP104-400-A1 per la ZOTAC GeForce GTX 1080 AMP! Extreme Edition, a destra.

Per entrambe vengono riportati 7.2 miliardi di transistor racchiusi in 314mm², quindi con una densità di circa 23 milioni di transistor per millimetro quadrato, un valore garantito dal nuovo processo produttivo FinFet+ a 16 nanometri che rappresenta un incremento di densità di questi ultimi del 76.9% rispetto alla generazione precedente (GM204-400).

Dato che il numero dei transistor dichiarati è identico, la GPU GP104-200-A1 è probabilmente una GP104-400-A1 con cinque unità TPC, o se preferite un GPC, disabilitate a livello del silicio.
