5. ConnettivitÃ
Controller SATA
La Supermicro C7Z170-SQ, almeno per quel che concerne le connessioni SATA, non segue (con nostra piacevole sorpresa) l'attuale tendenza degli altri produttori ad integrare le inutili porte SATA Express.
Questa tipologia di connessione, per quanti ancora non l'avessero intuito, non ha mai trovato un produttore di periferiche di storage che l'abbia adottata e, visto l'evolversi della tecnologia SSD su PCIe (prestazionalmente superiore), dubitiamo fortemente ormai che possa un giorno prendere piede.

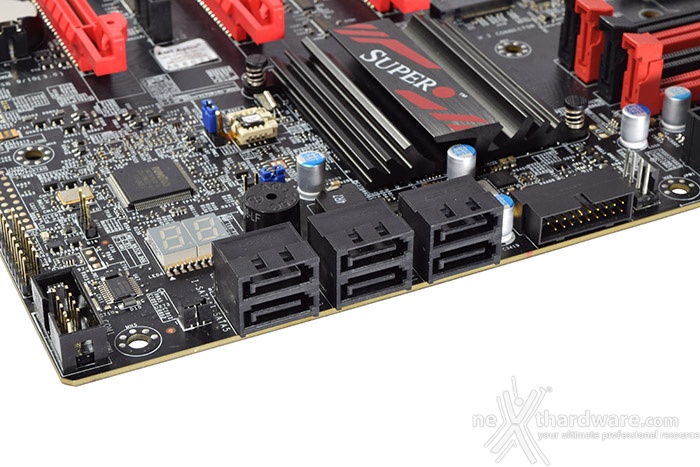

Fatta questa doverosa precisazione, torniamo alla scheda in prova per constatare la presenza delle sei classiche porte SATA III, tutte pilotate dal controller nativo del PCH Intel Z170.
Controller M.2 PCI-E

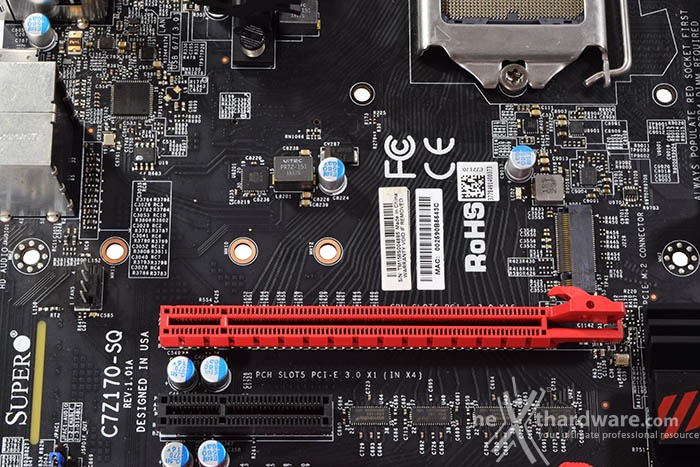

La C7Z170-SQ è inoltre dotata di un connettore M.2 PCIe in grado di sfruttare i velocissimi SSD M.2 PCIe 3.0 x4 nelle lunghezze di 60, 80 e 110mm.
Ai margini del suddetto connettore, inoltre, è posizionato un LED verde che ci segnalerà lo stato di operatività del drive installato.
Pannello connessioni posteriore

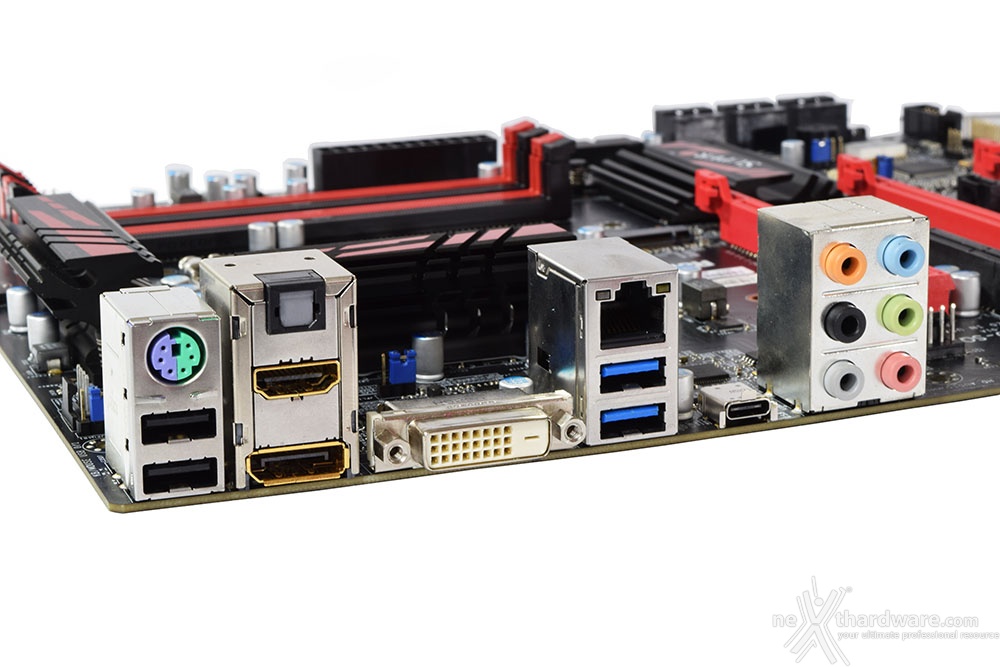

Le connessioni messe a disposizione dal pannello di I/O della Supermicro C7Z170-SQ, da sinistra verso destra, sono le seguenti:
- 2 porte USB 2.0 e 1 porta combo PS/2;
- 1 uscita video Display Port 1.2, 1 uscita video HDMI 1.4 e 1 uscita ottica SPDIF;
- 1 uscita video DVI-D (Dual Link);
- 2 porte USB 3.0 e 1 porta LAN RJ-45;
- 1 porta USB 3.1 Type-C;
- 6 jack audio HD.
