Arrivati a questo punto vi sveliamo il reale produttore di questo alimentatore.
Stranamente, nonostante l'acquisizione di PC Power & Cooling da parte di OCZ nel 2007, questo prodotto non arriva dai suoi laboratori, ma da quelli di un colosso cinese dell'industria elettronica: Great Wall Technology.
Non nascondiamo che, potendo scegliere tra il Know How di PC Power & Cooling e quello di Great Wall Technology in questo specifico settore, avremmo puntato decisamente sul primo, sinonimo in un recente passato di estrema qualità .Â
Probabilmente, nei piani di OCZ l'esigenza primaria era rappresentata dal proporre sul mercato un prodotto al passo con i tempi e di buona qualità , sfidando i diretti competitors sotto il profilo del prezzo, obbiettivo impossibile da perseguire affidandosi ad un brand come PC Power & Cooling.
Â
 |
Â
In primo piano è visibile la prima parte del circuito dove è presente l'intera sezione di filtraggio passivo della corrente in ingresso; partendo dal lato destro e spostandoci verso sinistra, possiamo vedere il susseguirsi di induttanze e condensatori che terminano con una coppia di rettificatori di tensione.
 | |
 |  |
Â

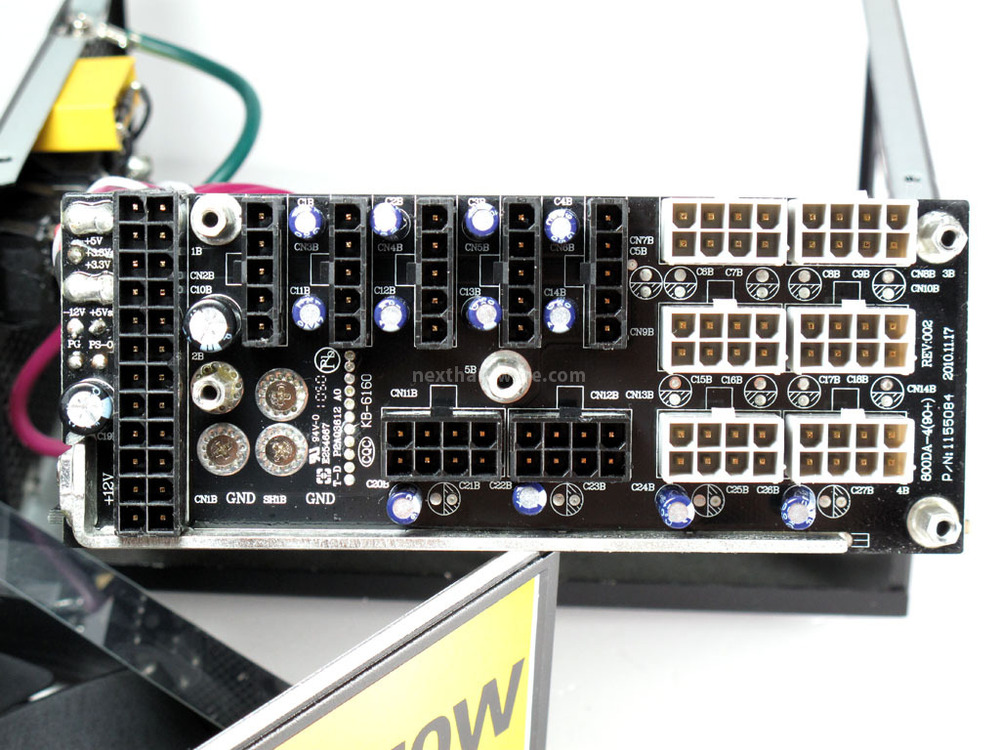

In queste immagini è visibile la parte più interessante di questo alimentatore, che presente una daughterboard molto grande dove sono stati installati tutti i connettori per le connessioni in uscita.
Oltre ad una buona quantità di condensatori aggiuntivi posizionati in corrispondenza delle uscite, OCZ ha utilizzato una particolare tipologia di connessione, definita "bus", per collegare il rail +12.0 volt e il ground al main PCB.
Questa particolare tipolgia di collegamento, effettuato grazie a delle barre in rame rivestite di stagno e saldate a loro volta direttamente sul circuito, permette di migliorare notevolmente l'efficienza e semplifica notevolmente lo sbroglio del circuito.
Esaminando più da vicino il collegamento delle barre al PCB principale, possiamo notare l'estrema semplicità nei collegamenti tramite "filo" che devono gestire solamente i rail +3.3volt e +5.0volt.
Osservando invece l'uscita +12volt sul main PCB, è presente una dicitura specifica per ognuna delle piazzole poi collegate al bus +12.0volt.
Nonostante questo alimentatore sia progettato con un unica uscita da 104 Ampere, GreatWall aveva predisposto in origine una suddivisione su 6 Sub-Rails, probabilmente destinata alla gestione dell'OCP.
Â
Coppia di condensatori in ingresso:  Condensatori elettrolitici Teapo  Specifiche 420volt 390uF. |
Â
Particolare degli integrati di controllo del PFC Attivo. |
Â
Nelle due immagini soprastanti troviamo la coppia di convertitori DC-DC destinati alla conversione della corrente a +12.0volt.
 | Mini-Board per la gestione dei sistemi di protezione e della termoregolazione della ventola. |
Â
 |
Â
Molto buono lo sbroglio del circuito e ottima la qualità delle saldature.
Condensatori in uscita:  Condensatori elettrolitici Teapo  Specifiche: Elettrolitici 16volt 3300uF |
Â
 |  |
Â
Come se l'ampio numero di condensatori che abbiamo trovato in più parti del circuito non bastasse, OCZ ne ha montati altri aggiuntivi in corrispondenza di ogni terminale dei cavi modulari, che svolgono una efficace azione di filtro contenendo ulteriormente il ripple.
Â
 |  |
Â
In queste immagini possiamo osservare, nascosti sotto la guaina termorestringente, altri condensatori sia per i cavi di alimentazione PCI-E che per quelli di alimentazione SATA.
Sotto il profilo qualitativo questa scelta costruttiva porta sicuramente dei benefici, ma non possiamo dire lo stesso per quanto riguarda l'impatto estetico che, a nostro avviso, ne risente decisamente.
