3.Visto da vicino
Di seguito alcune immagini che ritraggono il prodotto da distanza ridotta, per apprezzarne meglio le caratteristiche principali.
| | |

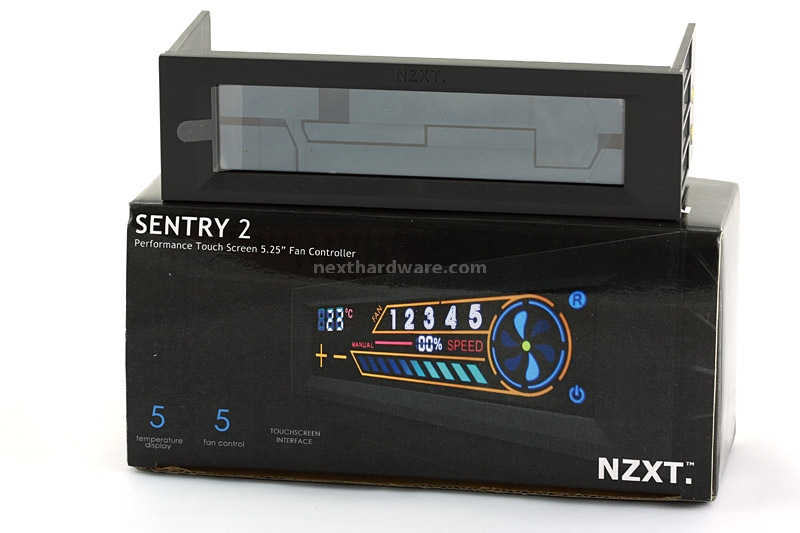

| Immagini del frontale, e della parte posteriore, i cablaggi risultano già collegati alla periferica. | |
| | |

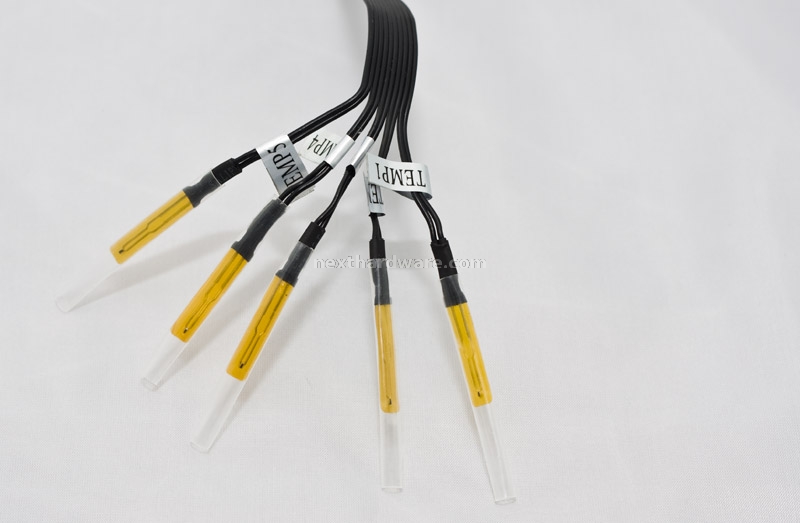

| Particolare dei connettori relativi ai collegamenti alle ventole ed alle sonde di temperatura, i plug sono letteralmente “incollati”. La soluzione, a nostro avviso è discutibile, in quanto vorremmo avere la possibilità di scegliere quanti e quali cavi utilizzare, per questione di spazio ed ordine. | |
| | |

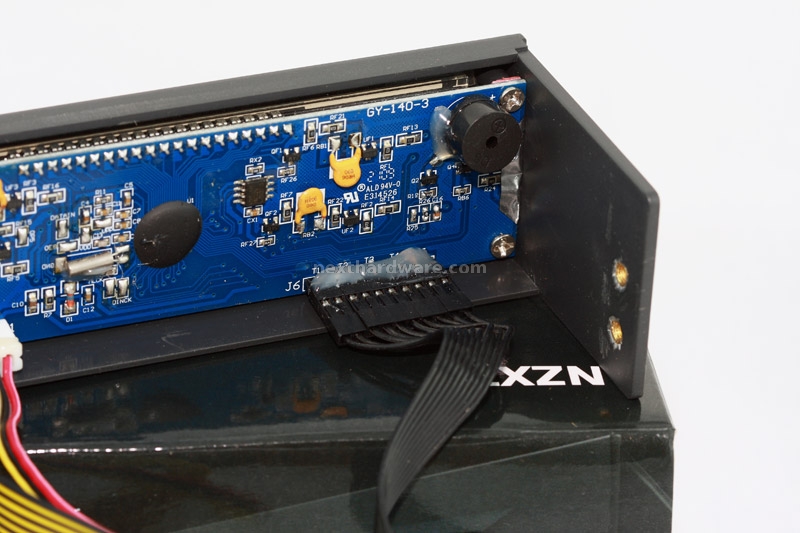

| Il buzzer del sistema di allarme, notare la pregevole pulizia del pcb e la ricchezza di componentistica smd. | Una visione completa della parte posteriore di Sentry 2 e dei cavi. Circa 70cm per la piattina relativa ai connettori ventole ed alimentazione, circa 66cm per quella dei sensori di temperatura. |
In merito alla tipologia dei cablaggi scelti abbiamo alcune perplessità. In effetti una “piattina” non ci sembra migliore dei cavi singoli, costringedoci a convogliare tutte le connessioni delle singole ventole in un unico punto interno al case. Stesso discorso per i sensori di temperatura che devono essere quindi disposti in una zona piuttosto ristretta. Per avere maggiore libertà di movimento potrebbe rendersi necessario dividere manualmente i singoli cavi, sperando di non comprometterne la funzionalità. Agendo “a strappo” o con un taglierino è facile scoprire i cavi stessi, costringendoci ad isolarli con apposito nastro. In più i doppi connettori 3pin/4pin posti all'estremità delle connessioni di alimentazione, sono antiestetici e poco funzionali al cable management. Avremmo gradito, in luogo della soluzione esistente, degli adattatori aggiuntivi 3pin -> 4pin.
Le immagini seguenti mostrano nello specifico gli oggetti delle nostre “critiche”.
| | |
