3. Visto da vicino - NH-C14S
Il Noctua NH-C14S è invece un dissipatore di nuova produzione con design top flow che dovrebbe rimpiazzare il vecchio NH-C14 rilasciato nel lontano 2011.
La struttura, dalle dimensioni di 115x140x163mm, raggiunge un peso complessivo di oltre 1kg con la ventola NF-A14 PWM installata.

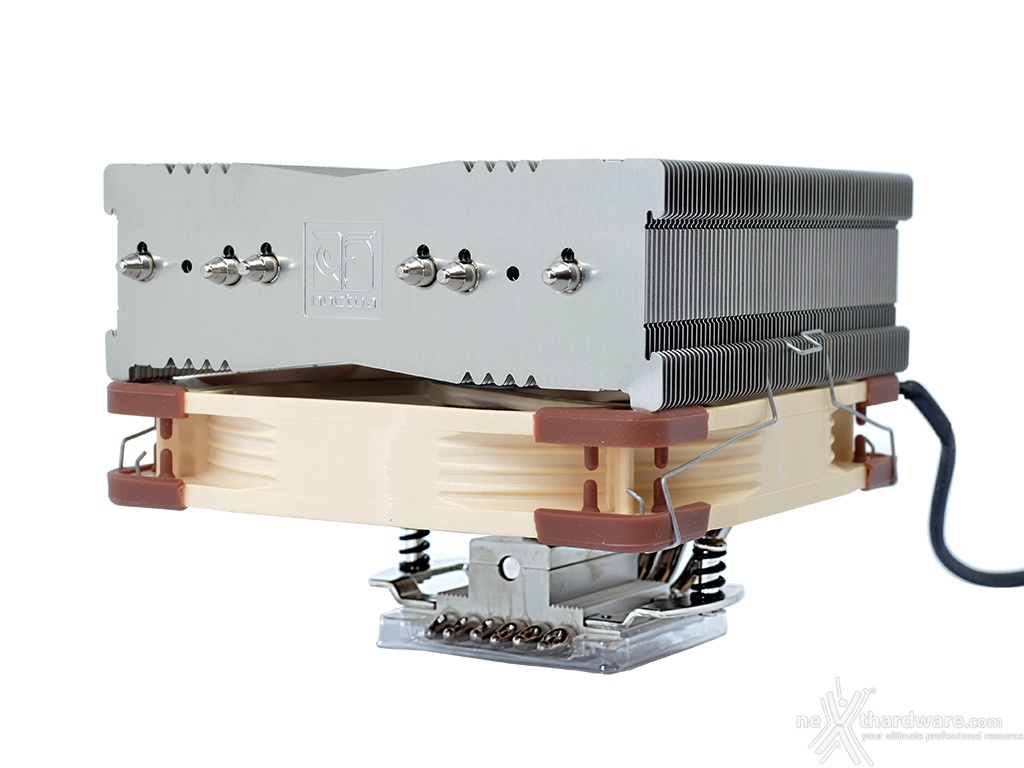

Il dissipatore è configurato di serie in modalità Low-Profile con la ventola installata inferiormente per aumentarne la compatibilità con i case di piccole dimensioni.
 |  |

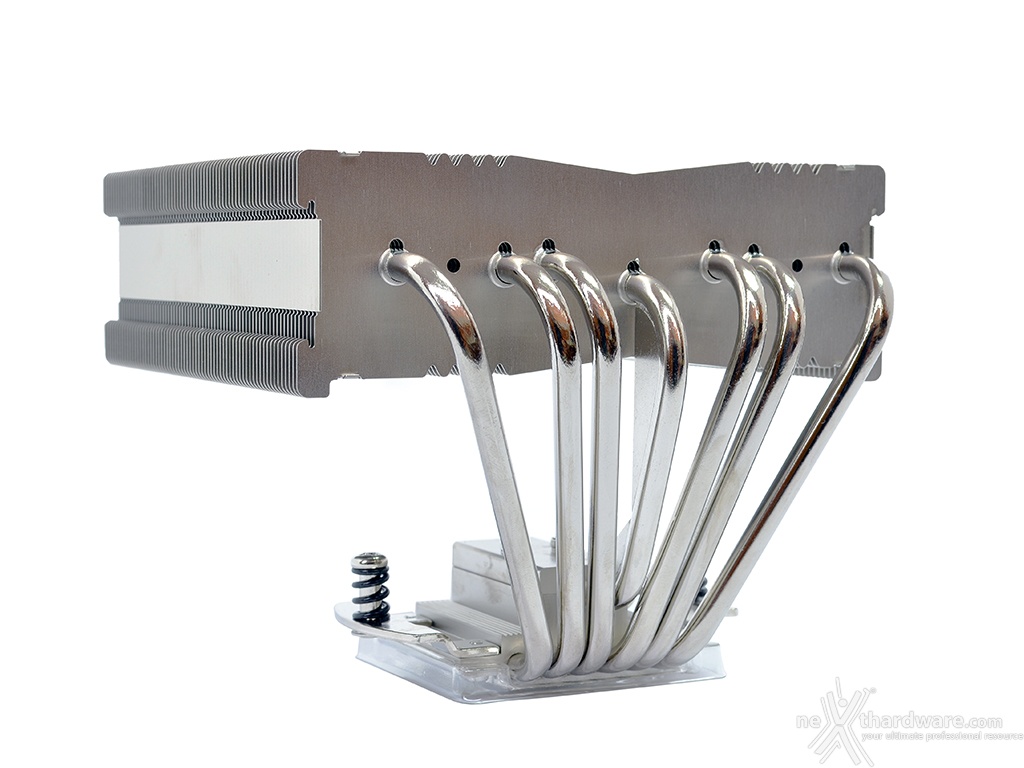

Il sistema di dissipazione del calore è basato sull'utilizzo di ben sette heatpipes a L da sei millimetri di diametro che dalla base si irradiano in una massiccia superficie dissipante di ottima fattura, in cui ritroviamo la particolare chiusura dei profili laterali vista in precedenza per evitare la dispersione ai lati del flusso d'aria generato dalle ventole.
Tutte le parti in rame presentano un trattamento al nickel che le preserva dall'ossidazione che potrebbe verificarsi nel tempo, mantenendo intatta la resa estetica e funzionale dei materiali utilizzati.

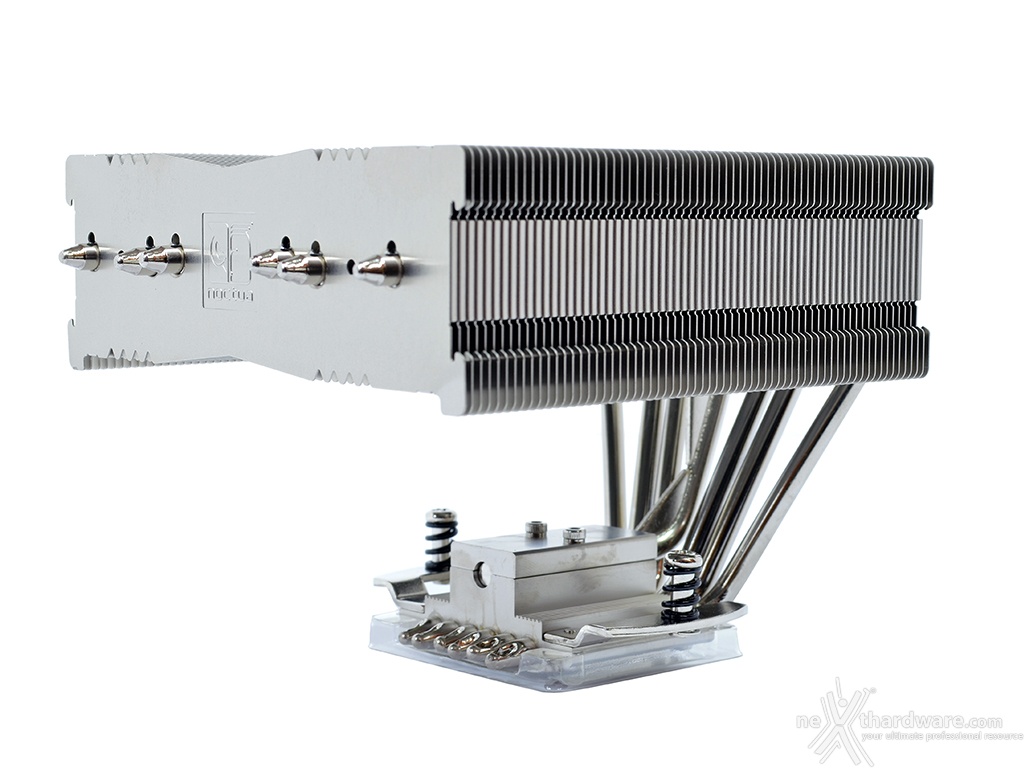

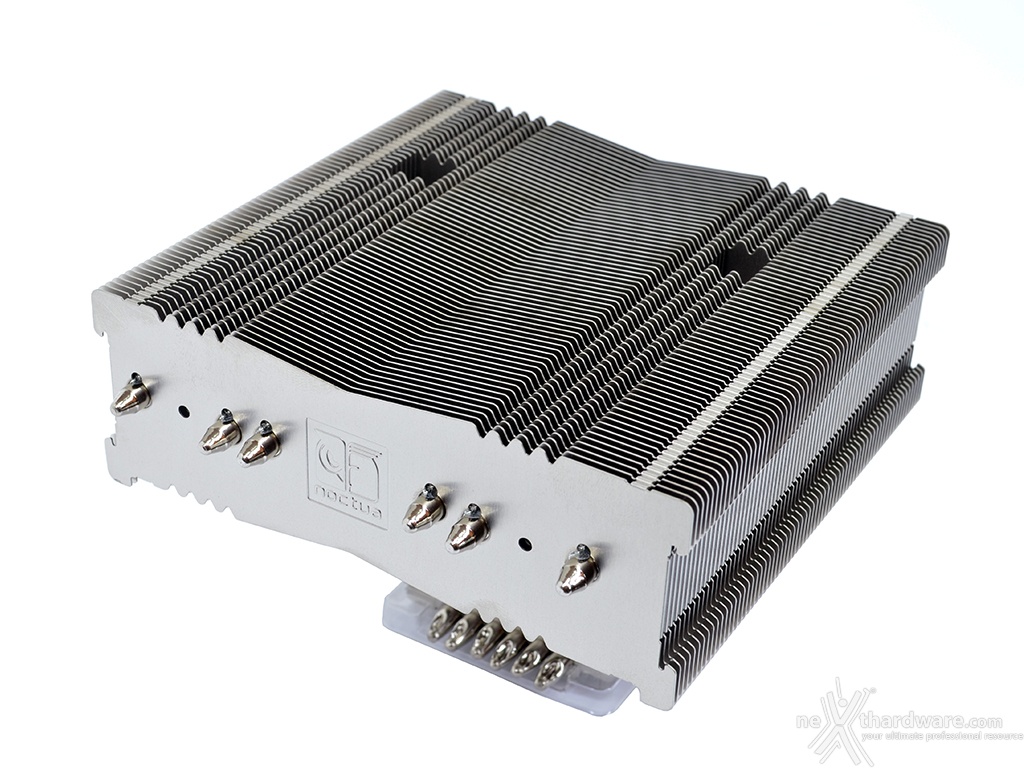

Nella seconda foto in alto si possono notare i due fori ricavati nella struttura in alluminio che, come vedremo successivamente, si riveleranno di estrema importanza per l'installazione del dissipatore.
Sulla parte frontale possiamo notare le terminazioni delle heatpipes ed il logo Noctua in rilievo.
Alla base è posto un ulteriore e minuscolo buffer che permetterà uno smaltimento del calore ottimale anche a bassi carichi, ovvero quando le heatpipes non hanno ancora raggiunto il punto di condensa utile per il loto corretto funzionamento.
La settima heatpipes, quella centrale, è collegata direttamente a quest'ultimo.
 |  |

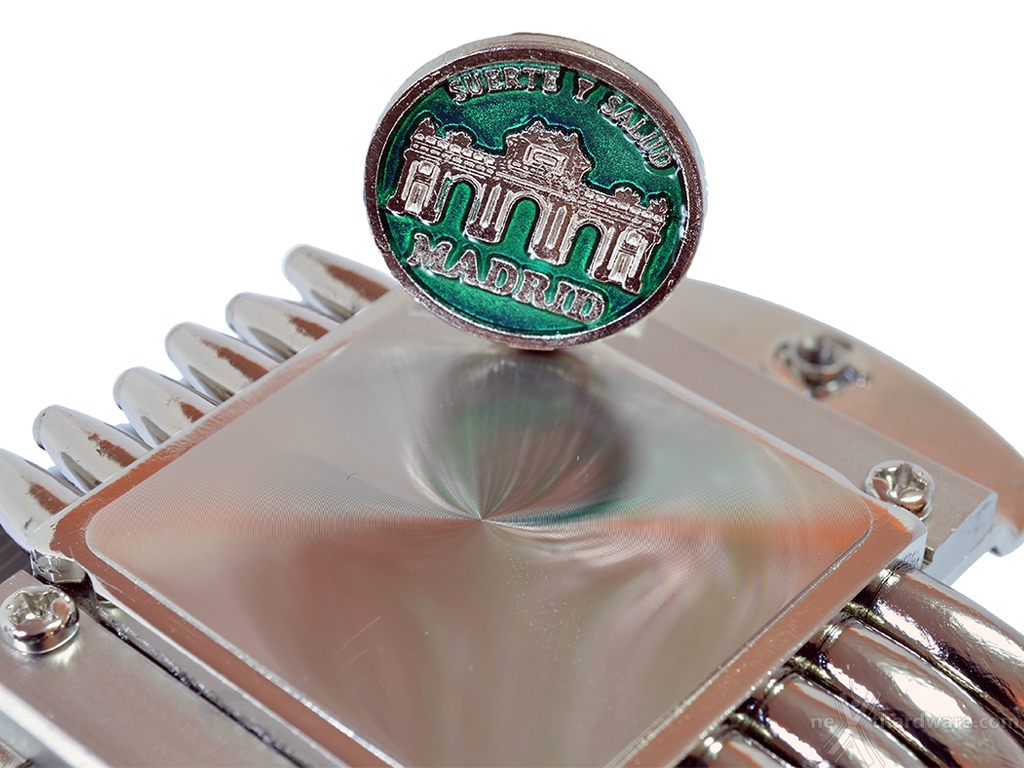

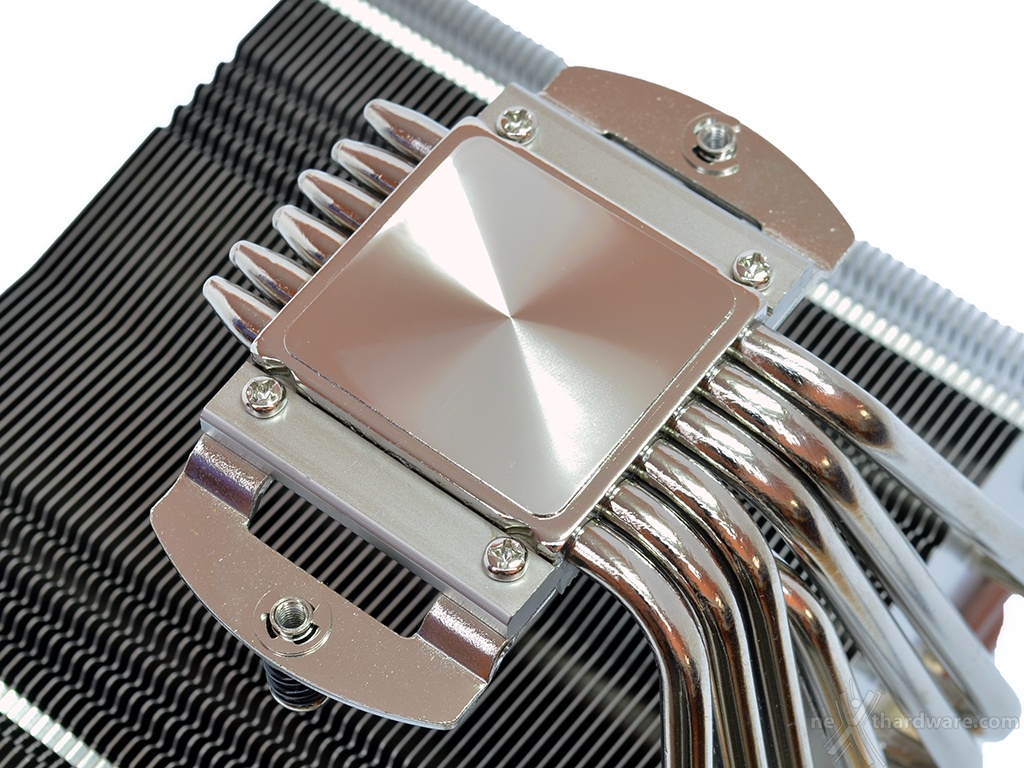

La base, di pregevole fattura, risulta essere perfettamente levigata e planare garantendo un contatto ottimale tra monoblocco in rame ed IHS della CPU.
La lappatura, anche in questo caso, è leggermente opaca.

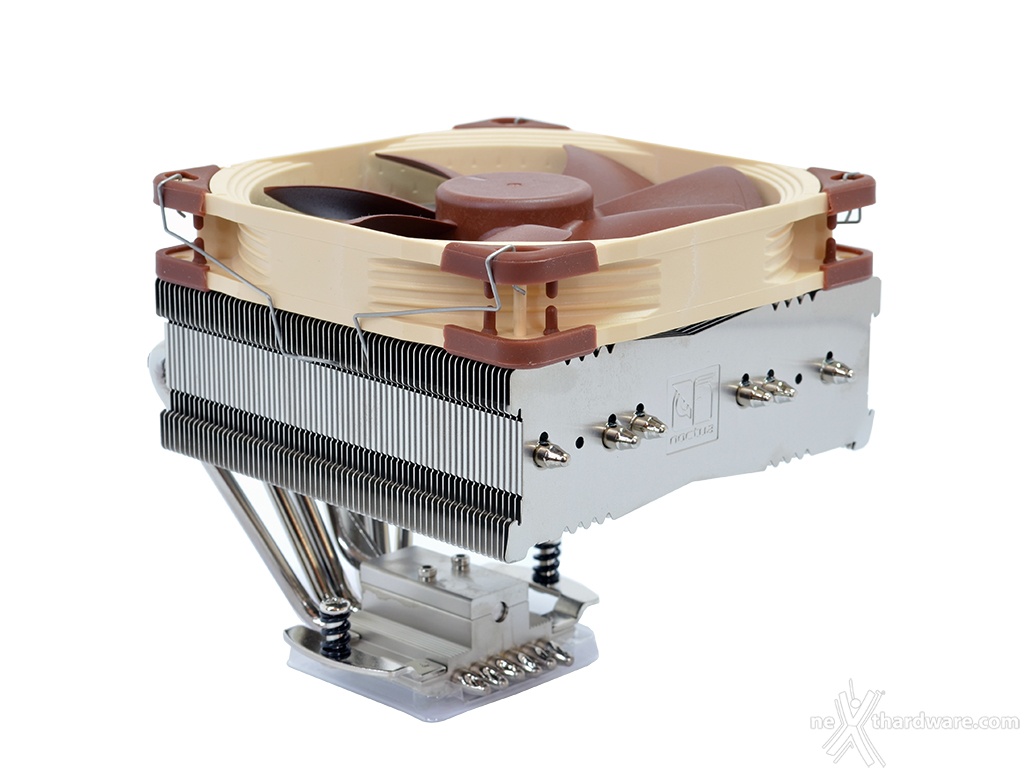

Spostando la ventola sulla parte superiore si potrà utilizzare la modalità High-Compatibility, permettendo al Noctua NH-C14S di essere compatibile con tutti i moduli di RAM ad alto profilo presenti sul mercato.
 |  |
Modello ventola | Noctua NF-A14 PWM |
Bearing | SSO2 |
Velocità massima di rotazione | 1500 RPM |
Velocità massima di rotazione con L.N.A. | 1200 RPM |
Velocità minima di rotazione (PWM) | 300 RPM |
Flusso d'aria | 140,2 m³/h |
Flusso d'aria con L.N.A. | 115,5 m³/h |
Pressione statica massima | 2.08 mmH2O |
Pressione statica con L.N.A. | 1,51 mmH2O |
Rumorosità | 24,6 dB(A) |
Rumorosità con L.N.A. | 19,2 dB(A) |
Assorbimento | 1,56W |
Alimentazione | 12V |
MTBF | > 150.000 h |

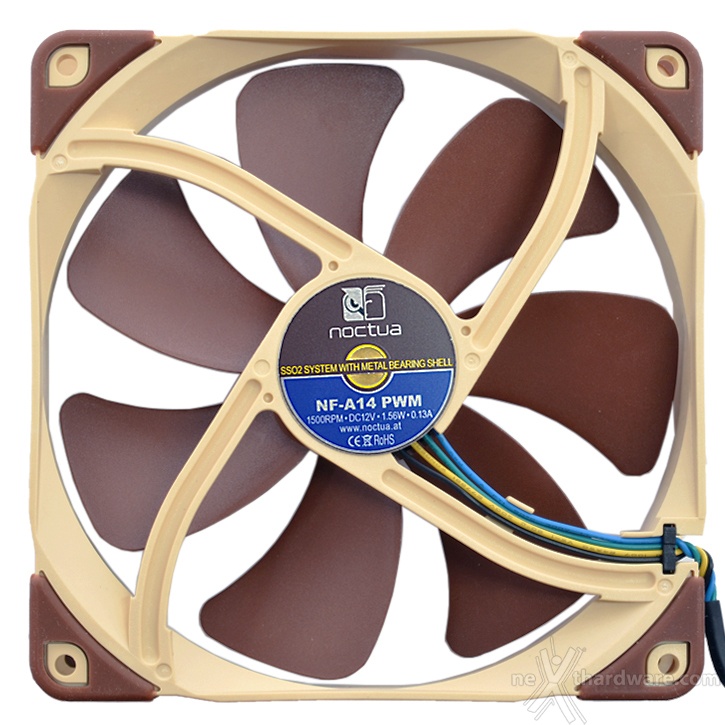

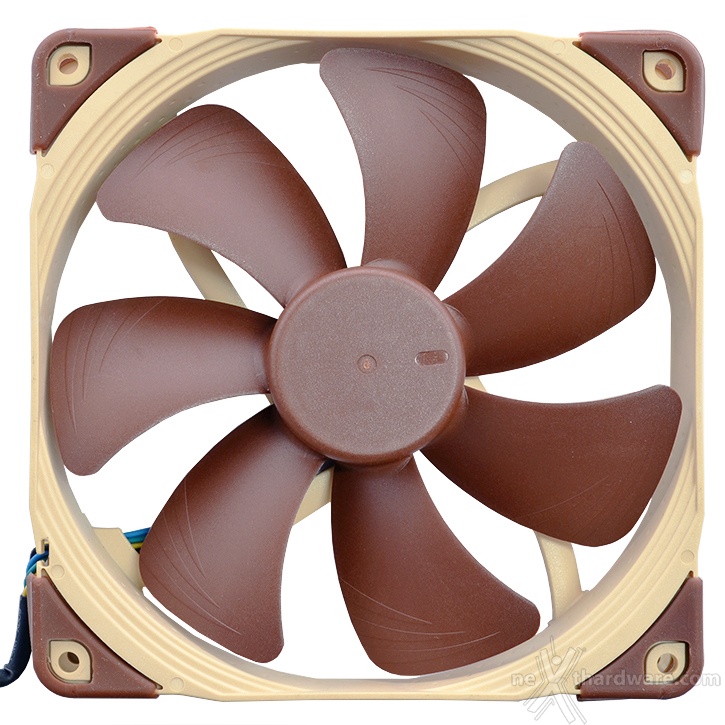

La ventola NF-A14 PWM inclusa in bundle con il modello NH-C14S presenta le medesime caratteristiche tecniche dell'A15, fatta eccezione per il frame esterno in plastica dotato, in questo caso, dei fori di fissaggio standard per ventole da 140mm.
