6. Caratteristiche peculiari
Pulsanti onboard - Switch - Debug LED
Pur trattandosi di una mainboard progettata per dare il meglio in ambito gaming e produttività , la GIGABYTE Z590 AORUS MASTER offre anche una nutrita serie di funzionalità espressamente dedicate all'overclock, in grado di aiutarvi a portare al limite i componenti del vostro sistema.Â
Nell'angolo adiacente gli slot DIMM spicca il generoso pulsante di forma circolare adibito all'accensione/spegnimento e, accanto ad esso, il Debug LED a due cifre che fornisce informazioni riguardo lo stato di boot della macchina mostrando poi, una volta completata questa delicata fase, la temperatura della CPU.
Spostandoci sul bordo destro sono visibili i numerosi punti di misura che permettono di verificare, con l'ausilio di un multimetro, le tensioni dei principali componenti, mentre, in posizione antistante, quattro connettori per ventole che fanno parte della nutrita collezione che vedremo più avanti.
Sul bordo sinistro, in prossimità della parte terminale dell'ultimo slot PCIe troviamo invece, in una posizione piuttosto insolita, il tasto di reset il quale può essere impostato tramite BIOS per svolgere altre funzioni come l'accensione/spegnimento dell'illuminazione, l'accesso diretto al BIOS o la funzione Safe Mode per far ripartire il sistema con l'ultima configurazione valida qualora, a causa di impostazioni errate, si rifiutasse di avviarsi entrando in un sistema di loop di continui spegnimenti e riavvii.
Alla sua sinistra possiamo osservare un connettore a cui, previa rimozione del ponticello normalmente inserito, andrà collegata la sonda per la rilevazione del rumore, mentre alla sua destra sono presenti ulteriori tre connettori per ventole.
L'immagine in alto ci offre una panoramica della disposizione dei dieci connettori per ventole e degli altrettanti sensori in dotazione alla scheda.
Tutti i connettori, indipendentemente dalla loro denominazione, sono in grado di erogare una potenza di 24W sufficiente ad alimentare una pompa per impianto a liquido.
Ciascuno di essi beneficia inoltre della tecnologia Fan Stop, che permette di spegnere la ventola ad esso collegata fino a quando non supera una determinata soglia di temperatura, facilmente impostabile tramite l'applicazione Smart Fan 6.
Quest'ultima, sia nella versione software installabile su Windows che in quella integrata nel BIOS, è stata notevolmente potenziata rispetto alla precedente versione Smart Fan 5.
Il primo miglioramento prevede un incremento dei punti di controllo per le curve caratteristiche delle ventole, che passano da cinque a sette, mentre il secondo riguarda la possibilità per ciascuna ventola di passare al volo tra due curve diverse denominate Slope e Stairs da utilizzare per scenari diversi.
La prima è di tipo lineare, mentre la seconda è di tipo non lineare con possibilità di avere le ventole alla stessa velocità in determinati intervalli di temperatura.
Dual BIOS
 Â |  Â |
Altra funzionalità molto gradita all'utenza più o meno avanzata è la presenza di un doppio chip per BIOS UEFI (visibili nell'immagine di destra), che permette di salvaguardare l'integrità della scheda nella malaugurata ipotesi di un guasto o di un aggiornamento non andato a buon fine.
Una coppia di selettori posizionati nei pressi dell'ultimo slot PCIe permette, poi, di abilitare o meno il chip di backup o scegliere quale dei due rendere disponibile all'avvio.
Rimanendo in tema, la Z590 AORUS MASTER implementa la tecnologia Q-FLASH PLUS che permette di effettuarne l'aggiornamento anche senza installare la CPU e le memorie, semplicemente inserendo un Flash Drive contenente il BIOS in una delle porte USB presenti sul back panel e premendo l'apposito pulsante, entrambi visibili nell'immagine soprastante.
Sistema di illuminazione RGB Fusion
La GIGABYTE Z590 AORUS MASTER utilizza, ovviamente, il sofisticato sistema di illuminazione multizona RGB Fusion, il quale prevede due zone, ovvero il carter che sormonta il back panel ed il dissipatore sul chipset.
 Â |  Â |
Tale sistema può essere comunque potenziato grazie alla presenza di quattro header ai quali potranno essere collegate altrettante strisce RGB e comandate in sincrono con i LED integrati nelle varie zone della mainboard tramite il tool dedicato.
Due di essi sono del tipo a quattro pin in grado di gestire, tramite i cavi RGB LED Extension in dotazione, strisce del tipo 5050 (12V-2A) per una lunghezza massima di due metri ciascuna.
Gli altri due, del tipo a tre pin, sono invece capaci di pilotare strisce a LED indirizzabili (ARGB) per una lunghezza massima di cinque metri ed integranti fino a 300 LED.
 Â |  Â |
Mediante il software RGB Fusion 2.0 possiamo impostare uno fra gli svariati effetti a disposizione, selezionare il colore voluto tra un'infinità di tonalità semplicemente spostando un cursore, oppure scegliere se sincronizzare i LED presenti nelle due zone della mainboard con eventuali strisce LED collegate agli header visti in precedenza, oppure con tutte le periferiche compatibili appartenenti alla linea AORUS o prodotti di terze parti compatibili, la cui lista è reperibile nell'apposita pagina del produttore.
 Â |  Â |
Hi Fi Audio e DTS:X Ultra
Rimossa la cover di protezione, possiamo osservare da vicino il circuito dedicato alla sezione audio.
 Â |  Â |

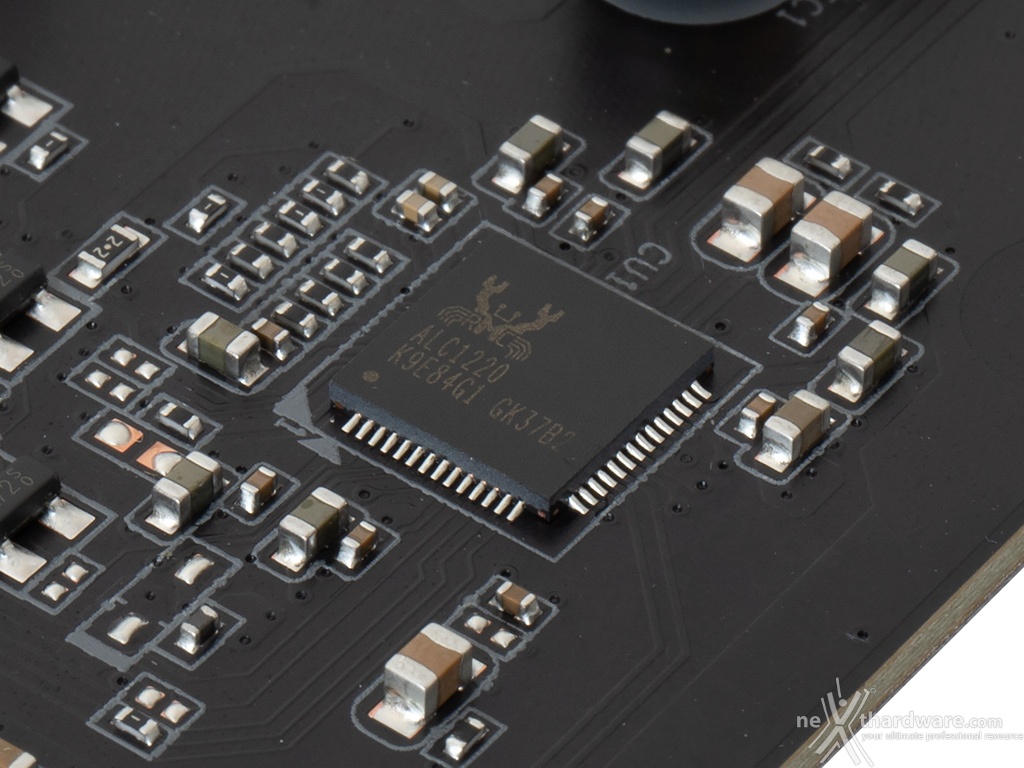

Si tratta di una soluzione di buon livello costituita da un DAC ESS SABRE 9118 in abbinamento ad un codec Realtek ALC1220-VB.
La stessa supporta la modalità High Definition a 7.1 canali e la tecnologia DTS:X ULTRA garantendo un rapporto segnale/rumore di 125dB in uscita e 115dB in ingresso.
Di ottimo livello la componentistica utilizzata a supporto che prevede condensatori elettrolitici giapponesi Nichicon Gold, condensatori a film Wima e convertitore digitale analogico di alta qualità con protezione da ossidazione e corrosione, nonché connettori audio placcati in oro.
