5. ConnettivitÃ
Porte SATA

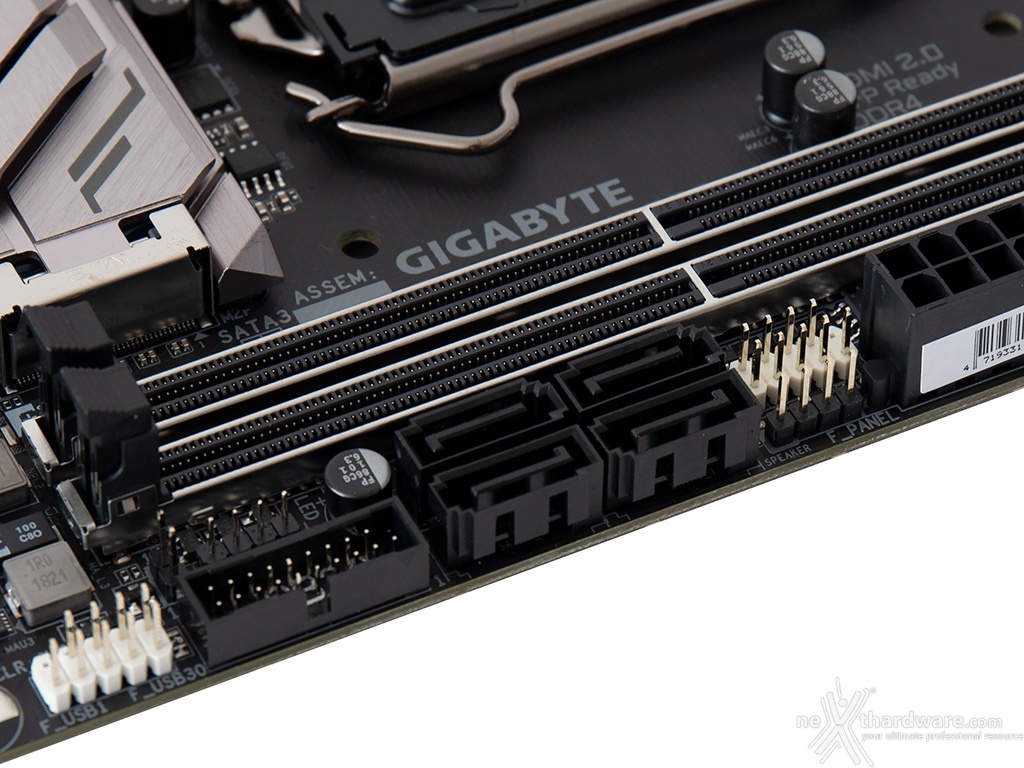

La Z390 I AORUS PRO WIFI è dotata di quattro porte SATA 6 Gbps, tutte perpendicolari rispetto all'asse del PCB e gestite dal PCH Z390 che permette loro di funzionare nelle modalità RAID 0, 1, 5 e 10.
Connettori M.2 PCI-E
  |   |

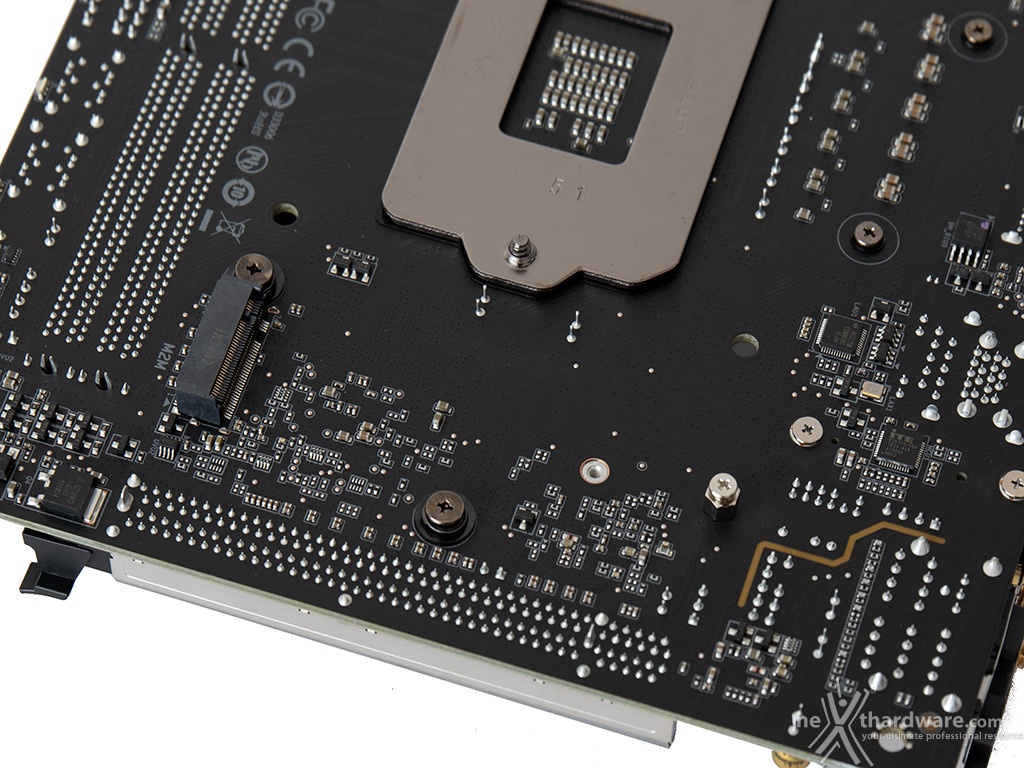

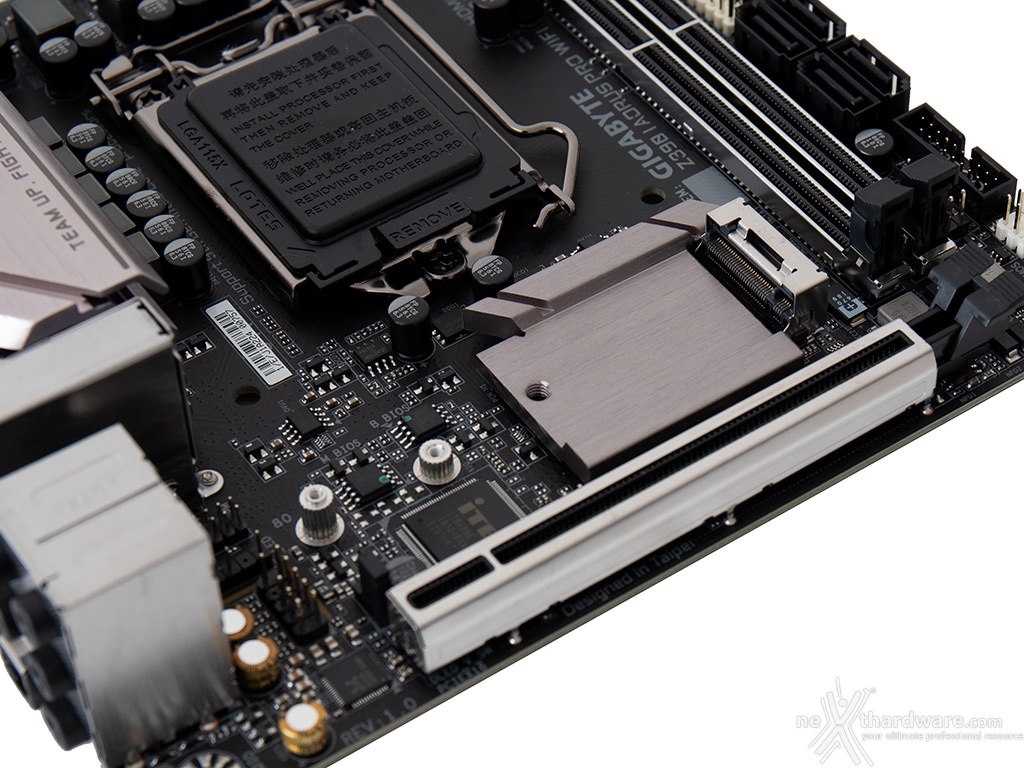

I due connettori M.2 PCIe sono posizionati, rispettivamente, il primo (M2P) nello spazio compreso tra il socket e lo slot PCIe x16, mentre il secondo (M2M) si trova in perfetta corrispondenza sul lato opposto del PCB.
Tutti i connettori sono in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4 o fino a 6 Gb/s utilizzando unità SATA.
Altre differenze tra i connettori consistono nelle dimensioni dei drive installabili: 42, 80 e 110mm per il connettore M2P, mentre 80 e 110mm per il connettore M2M.
Entrambi gli slot supportano la modalità RAID NVMe consentendo di creare una configurazione a due vie estremamente performante.
  |   |   |

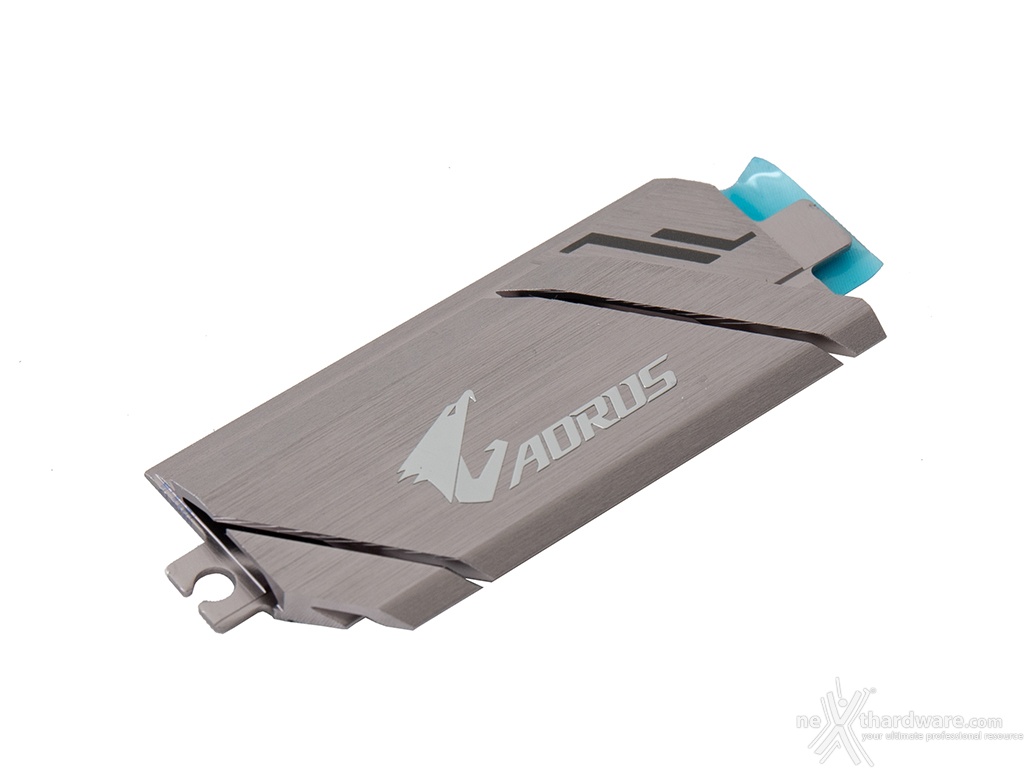

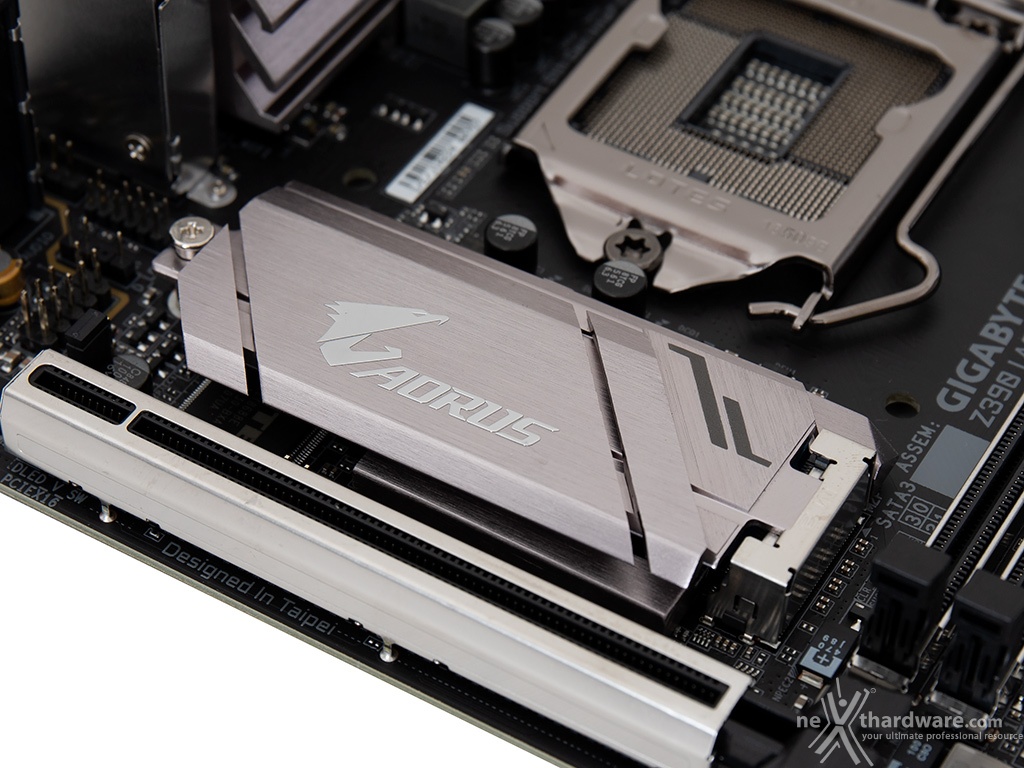

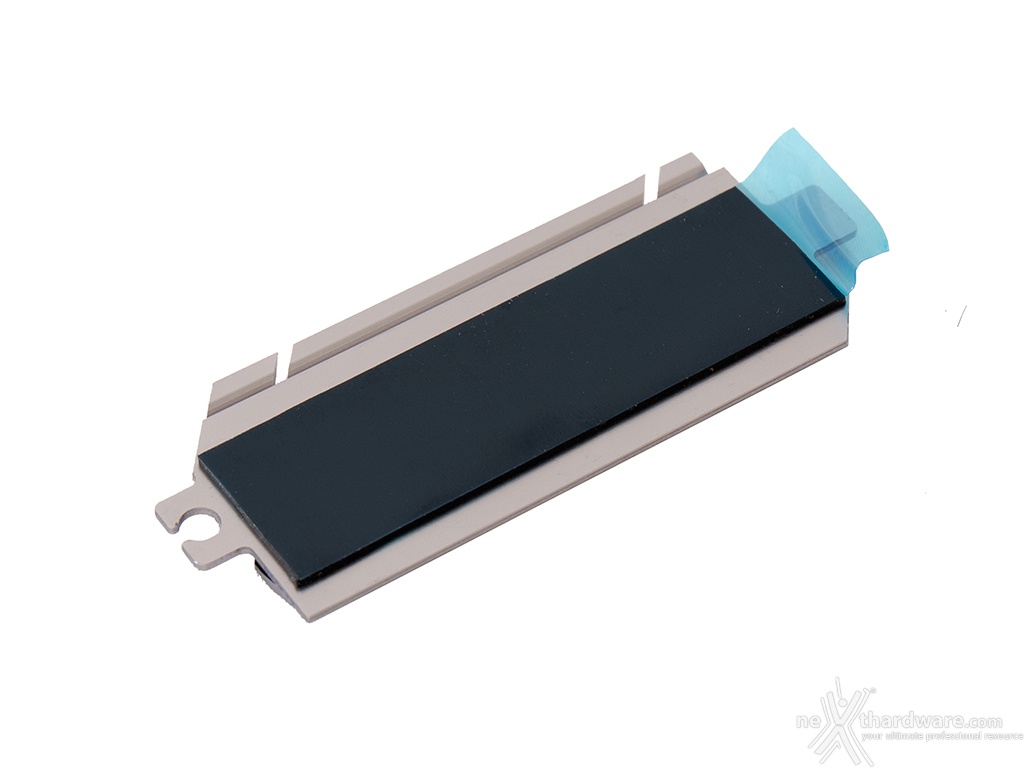

Il connettore M2P, come accennato in precedenza, condivide il sistema di raffreddamento con il chipset prevedendo un dissipatore fisso dedicato esclusivamente a quest'ultimo ed uno removibile, con tecnologia Thermal Guard 2, che va ad interfacciarsi con il drive sottostante tramite un pad termico.
Header USB 3.1 Gen1 & Gen2

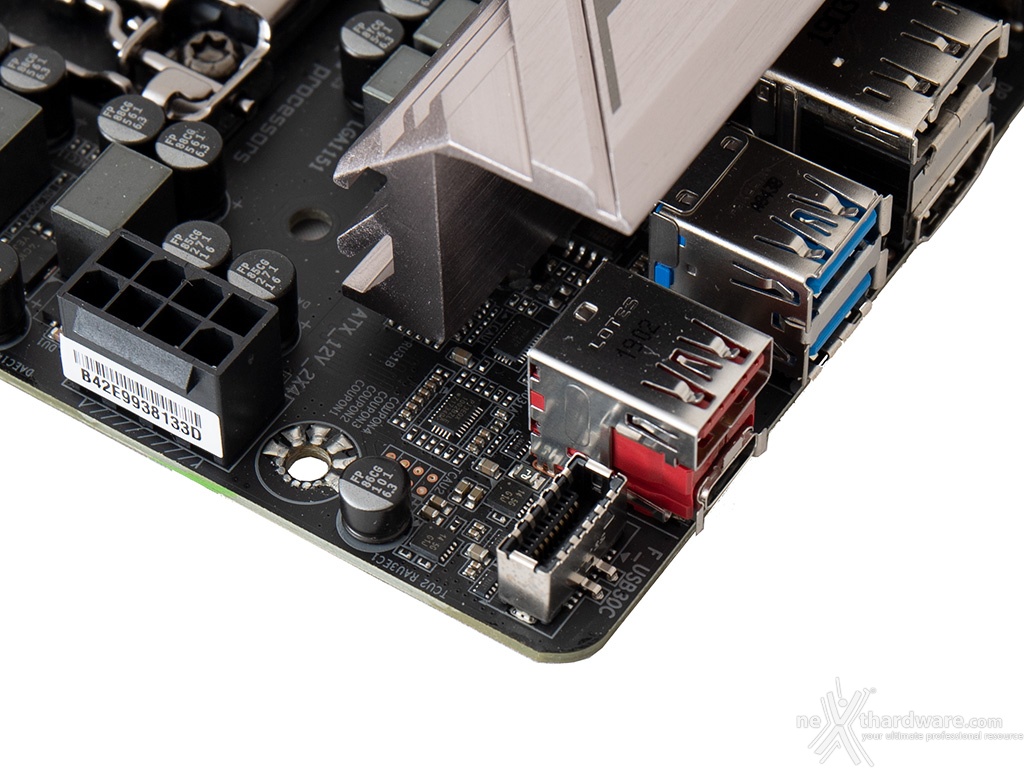

La GIGABYTE Z390 I AORUS PRO WIFI dispone di un header USB 3.1 Gen2 pilotato dal PCH Intel Z390 che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sui cabinet di ultima generazione.
Alla sinistra delle porte SATA è anche presente un header USB 3.1 Gen1 che assicura la compatibilità con le periferiche più datate.
Intel Gigabit LAN + Wireless
Per massimizzare la resa in game, la scheda in prova implementa un comparto networking di alto livello che comprende una porta Gigabit Ethernet e un modulo Intel Wireless 802.11ac Wave 2 (2TR2 & Bluetooth 5.0).
La porta Gigabit Ethernet è pilotata da un controller Intel i219V che supporta la tecnologia cFos Speed, ovvero un sistema di gestione del traffico di rete che, tramite uno specifico software, permette di migliorare la latenza riducendo al minimo il ping anche sulle reti più affollate.

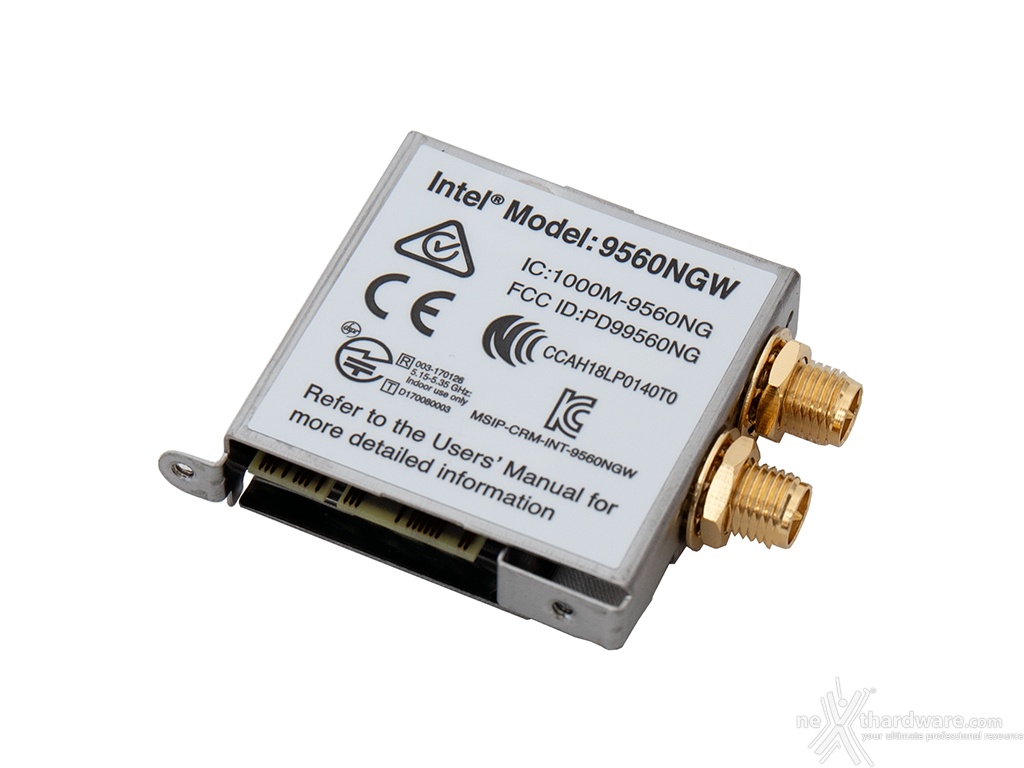

Il modulo Wi-Fi 2T2R è pilotato da un controller Intel CNVi 802.11ac 2x2 Wave2 e consente connessioni dual band (2.4 e 5GHz) con velocità sino a 1734 Mbps utilizzando i canali a 160MHz.
Lo stesso è dotato di connessione Bluetooth 5.0 in grado di assicurare una maggiore velocità ed una portata quattro volte superiore rispetto al vecchio standard 4.2.
Pannello posteriore delle connessioni

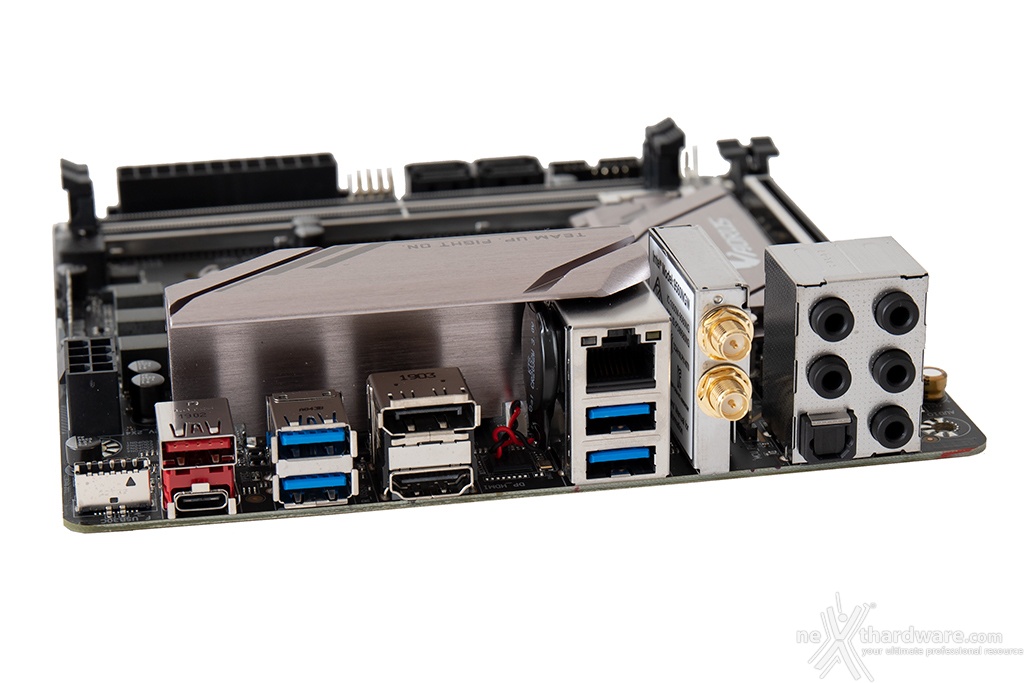

Il pannello di I/O mette a disposizione un buon numero di connessioni che, da sinistra verso destra, sono le seguenti:
- 1 USB 3.1 Type-A + 1 USB Type-C;
- 2Â USB 3.1 Gen1;
- 1 uscita HDMI 2.0 + 1 uscita Display port;
- 1 porta LAN RJ-45 + 2 USB 3.1 Gen1;
- 2 connettori SMA per antenna WiFi 2TR2;
- 5 jack audio HD + 1 uscita ottica SPDIF.
