4. Layout & PCB


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 1

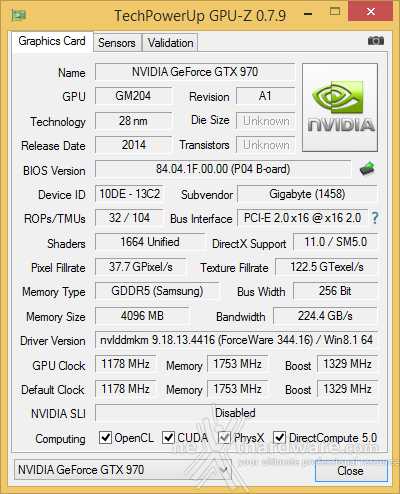

GPU con base clock a 1.178MHz e boost clock a 1.329MHz, ovvero 128MHz e 151MHz rispettivamente di overclock di fabbrica, in abbinamento a 4GB di memoria GDDR5 con una frequenza di 1753MHz (7Gbps) con interfaccia a 256 bit per una banda passante garantita di 224,4 GB/s, questi i dati di targa della GIGABYTE GTX 970 G1 Gaming.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 2


PCB ordinato e particolare: le 5+1 fasi di alimentazione per GPU e memorie si trovano infatti sul lato sinistro della scheda, mentre su quello destro è presente solo una fase aggiuntiva.

Considerando il TDP della scheda, che dovrebbe essere di circa 20/30W superiore ai 145W dichiarati da NVIDIA per la GTX 970 in versione reference, una tale sezione di alimentazione risulta più che adeguata ed in grado di offrire sicuramente ulteriori margini di overclock.

Nell'immagine in alto si può notare la parte finale del backplate che sporge dal PCB a sostegno del dissipatore WINDFORCE 3X.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 3

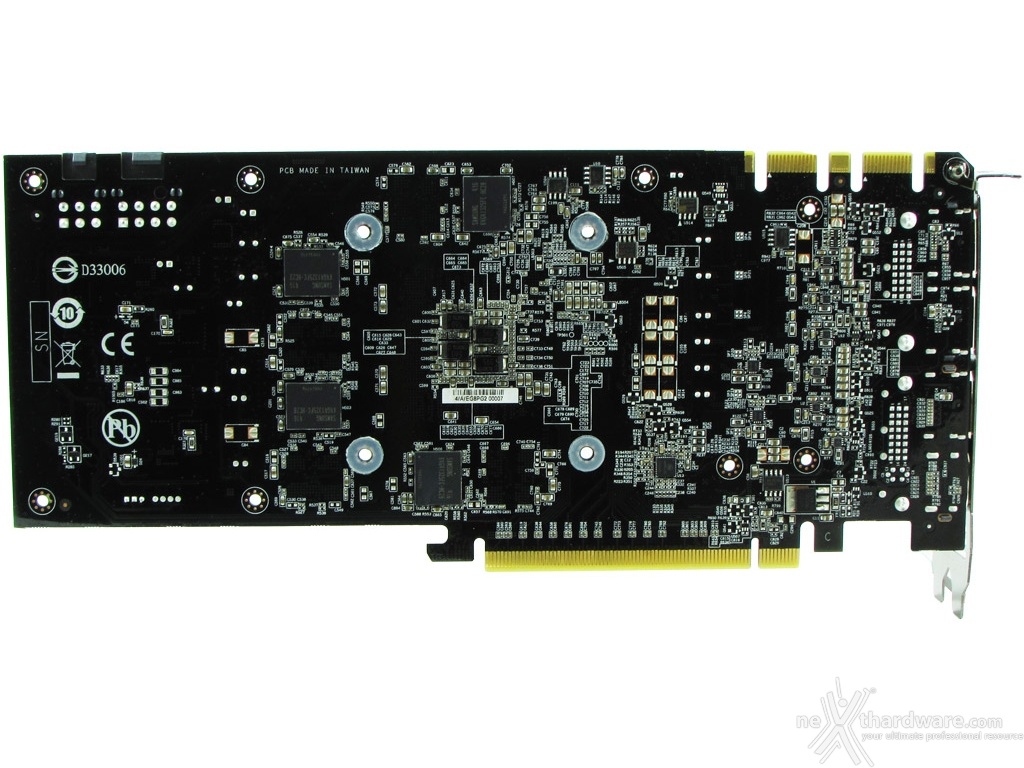

Il retro del PCB risulta anch'esso piuttosto ordinato, con una discreta densità di componenti SMD nella parte anteriore in corrispondenza del VRM.

In alto sulla destra è visibile il connettore SLI per la realizzazione di configurazioni multi GPU sino a 4 vie.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 4

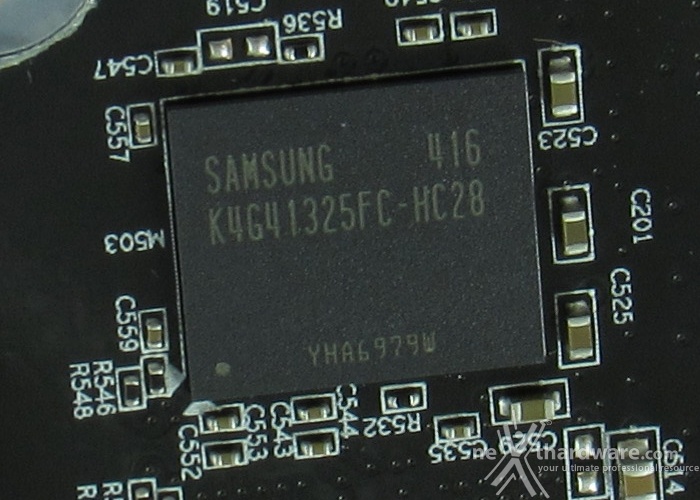

Le  GDDR5 utilizzate sono di produzione Samsung, nello specifico gli ICs K4G41325FC-HC28, che sono accreditati di una frequenza operativa di 7GHz con una tensione di 1,5V.

Da notare come siano visibili complessivamente sul PCB altre otto piazzole per altrettanti chip di memoria: considerando che la GPU è la serie 204, ovvero quella destinata schede di fascia alta ma non Ultra High End, per le quali NVIDIA utilizzerà la sigla GXX10, potete essere certi che presto arriverà una versione decisamente più pompata e con dotazione di memoria superiore di Maxwell Mark 2.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 5

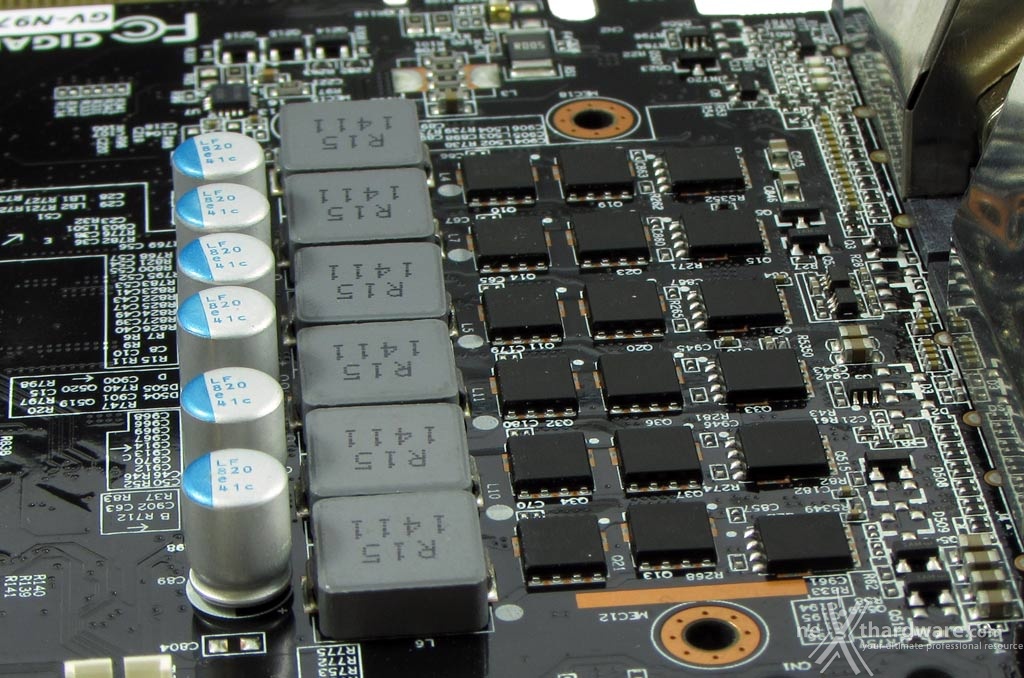

Un primo piano dei condensatori e, subito dietro, gli induttori ed i Mosfet che vanno a costituire la sezione di alimentazione primaria della scheda.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 6

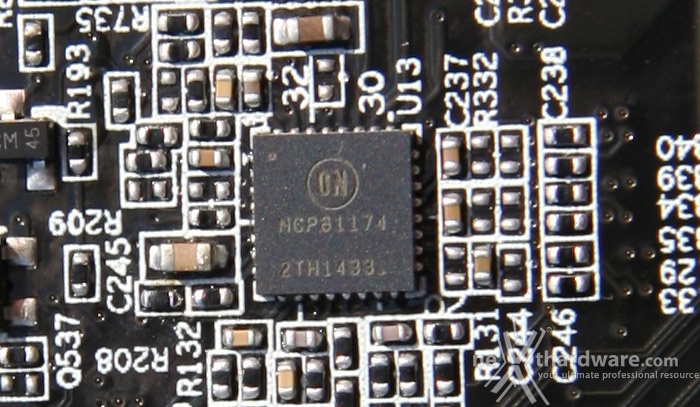

Il chip On Semiconductor NCP81174 che si occupa della gestione della sezione VRM è posizionato sul lato posteriore del PCB.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 7

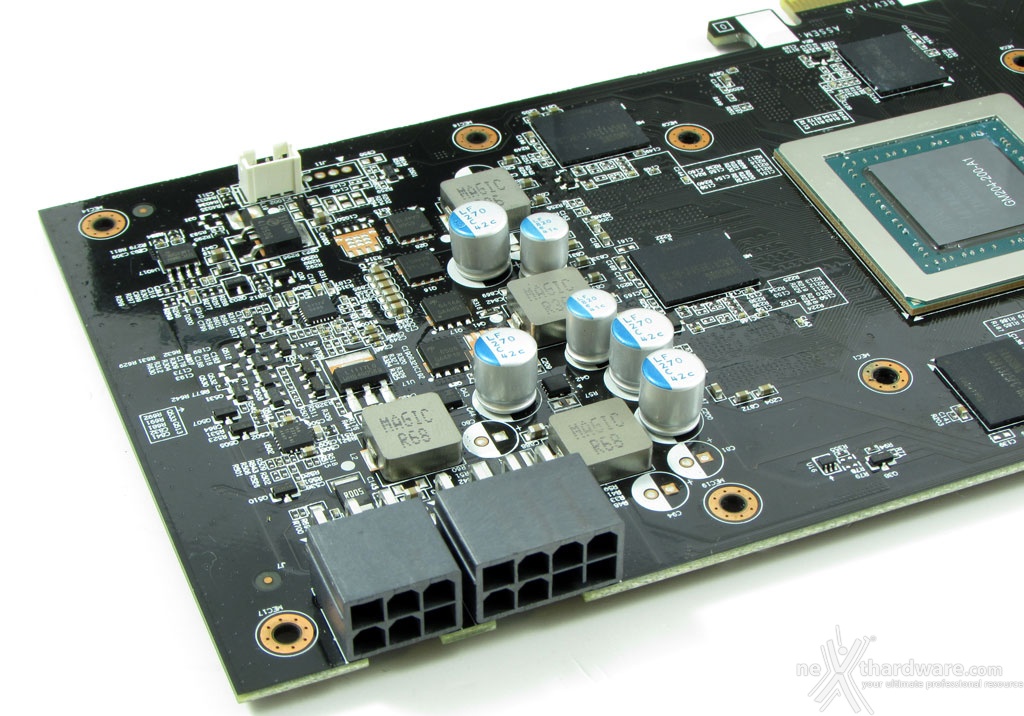

Ecco la fase di alimentazione secondaria delle memorie ed i due connettori di alimentazione a 6 e 8 pin della GIGABYTE GeForce GTX 970 G1 Gaming.

A differenza delle specifiche NVIDIA, che riportano come configurazione base due connettori 6 pin, tale soluzione garantisce a questo particolare modello di poter assorbire più potenza in modo da soddisfare la sua naturale propensione all'overclock.


GIGABYTE GTX 970 G1 Gaming 4. Layout & PCB 8

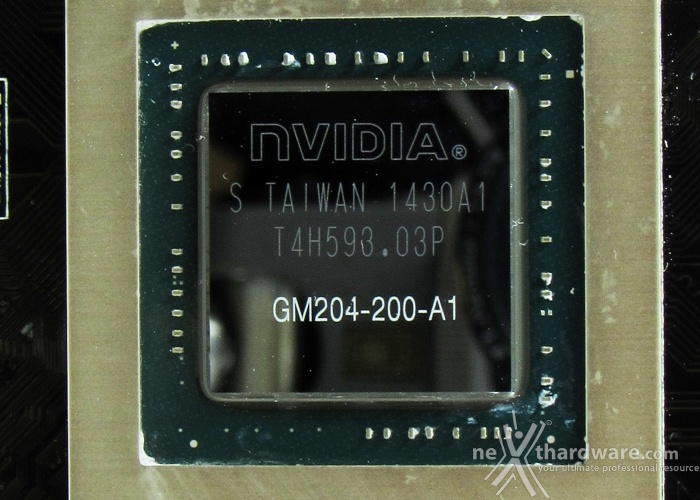

E concludiamo con un close-up della GPU GM204-200: 5,2 miliardi di transistor racchiusi in un die da 398mm² di superficie.
