3. Interno

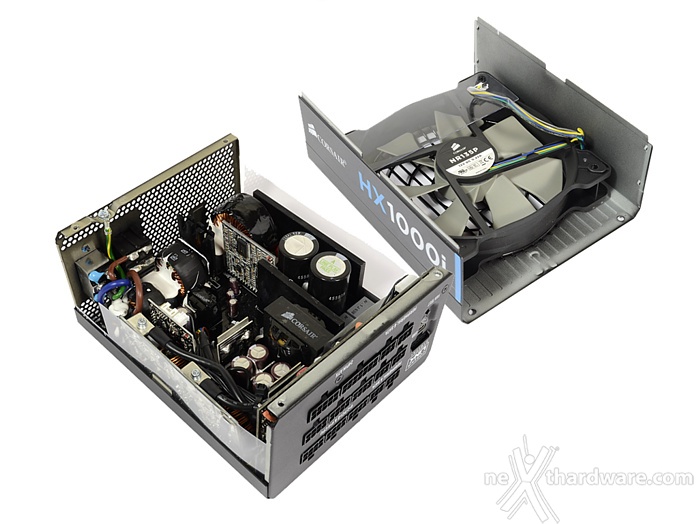

Rimosse le quattro viti che trattengono la cover superiore, abbiamo modo di separare le parti e osservare la circuiteria interna.
 Â |  Â |

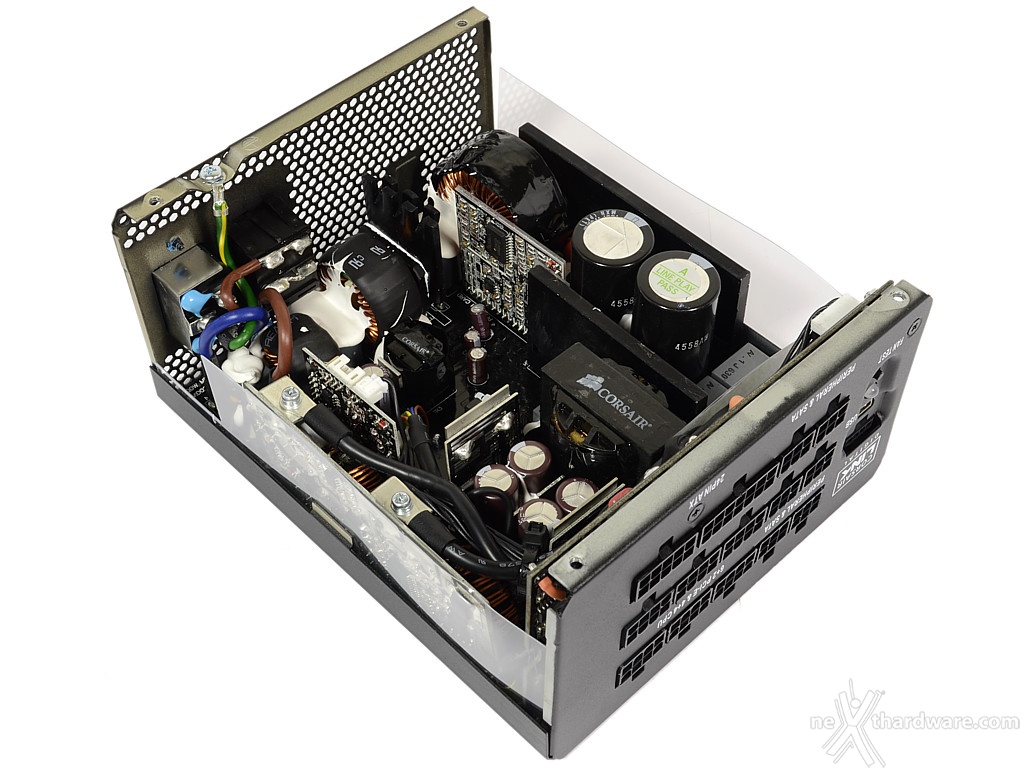

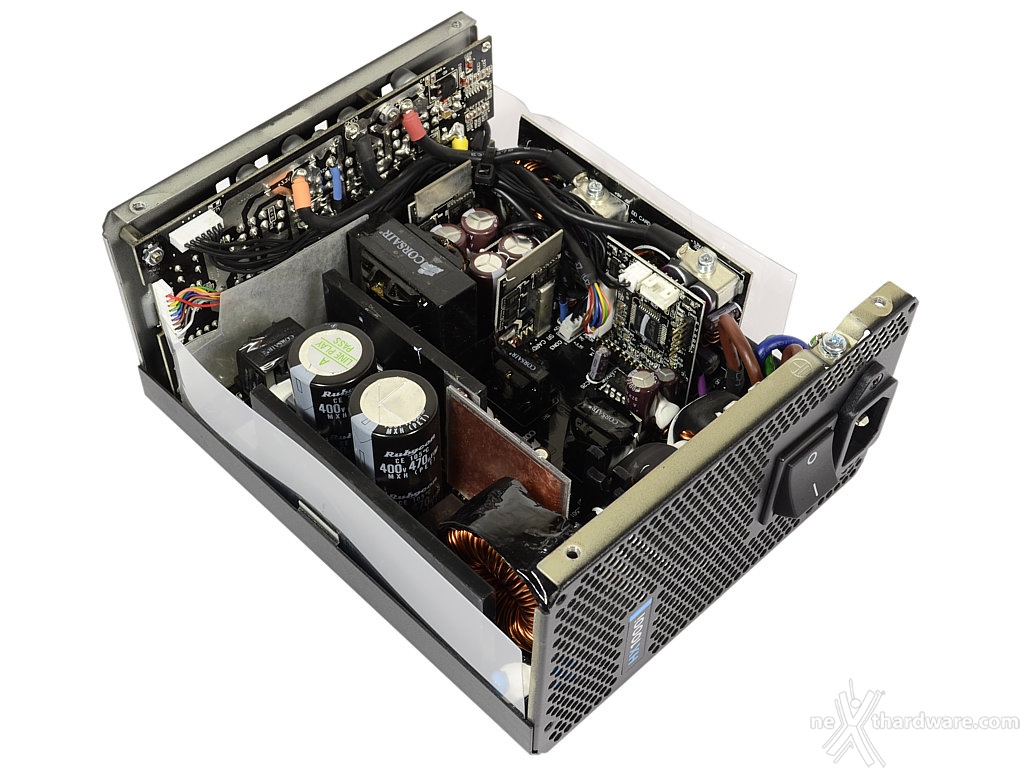

Data la potenza in gioco, tutto lo spazio disponibile è completamente occupato.
La presenza di diverse daughter-card aiuta ad ottimizzare la disposizione dei componenti migliorandone, tra l'altro, lo scambio termico.
I dissipatori hanno dimensioni ridotte grazie all'elevata efficienza dell'alimentatore e sono stati disposti in modo da ridurre al minimo l'ingombro, lasciando spazio prezioso all'elettronica.

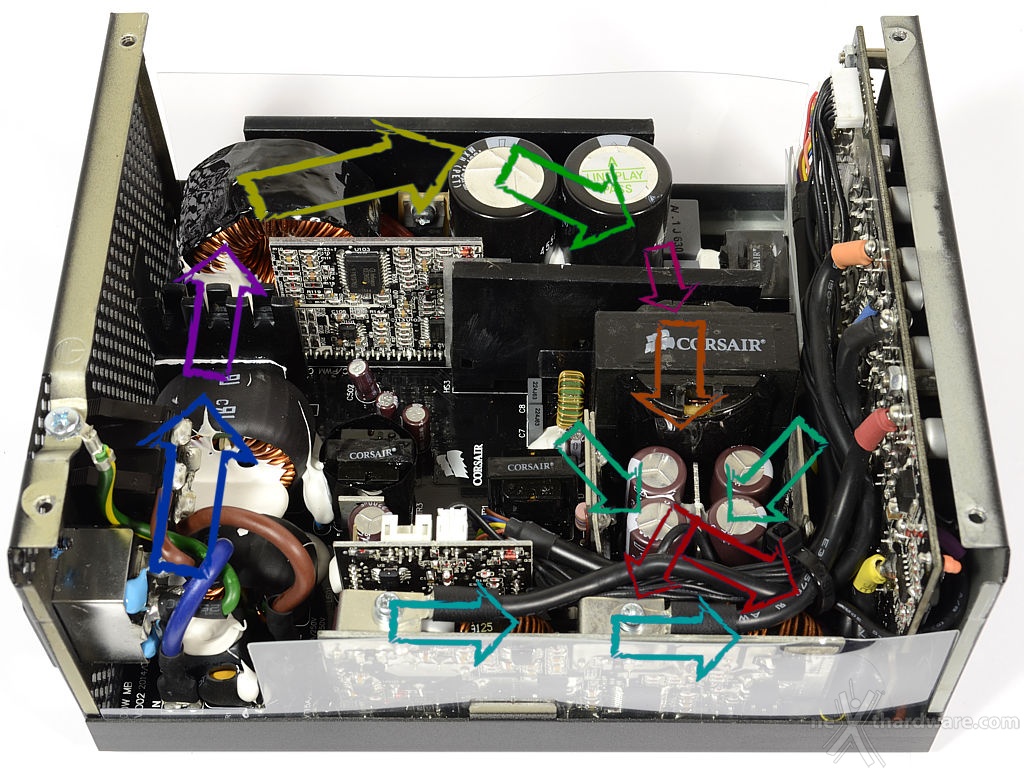

Il percorso della corrente nel Corsair HX1000i segue un'impostazione classica che riduce al minimo la distanza tra uno stadio e quello successivo.
Seguendo le frecce troviamo:
- Ingresso AC.
- Filtraggio d'ingresso.
- Rettificatori.
- Controllo PFC.
- Condensatori primari.
- Transistor di Switching.
- Trasformatore 12V.
- Rettificatori d'uscita.
- Filtraggio d'uscita.
- Moduli DC-DC.
- Uscita.
