5. Installazione componenti


Come già spiegato nelle pagine precedenti, il Corsair Crystal 460X RGB è una versione modding del 400C e, pertanto, andrebbe accompagnata da hardware di un certo livello.

Per tale motivo abbiamo scelto di spingerci al limite montandoci una scheda madre E-ATX ASUS MAXIMUS VIII Extreme con una CPU i7 6700K raffreddata a liquido da un AiO Corsair H80i v2, 32GB (4x8GB) di Corsair Vengeance LED rosse, una scheda video NVIDIA TITAN X, un alimentatore Corsair AX760i con prolunghe a tema e due SSD Corsair Neutron XTi.

Prima di iniziare, data la mancanza di un hard disk, abbiamo rimosso l'apposito cestello in modo tale da avere molto più spazio a disposizione per il cablaggio e, per rendere il tutto ancora più aggressivo, montato altre due SP120 RGB sul top del case.


Corsair Crystal 460X RGB 5. Installazione componenti 1


Il montaggio della scheda madre E-ATX è stato molto facile nonostante il limitato spazio a disposizione, ma non si può dire lo stesso dell'AiO che, pur essendo da 120mm, date le dimensioni abbastanza generose ci ha costretti a montare la scheda video sul secondo slot PCI disponibile.

Prima di passare al sistema di raffreddamento a liquido abbiamo preventivamente cablato i due cavi d'alimentazione supplementare per la CPU.

Anche l'AiO è stato dotato di ventola SP120 RGB che ci ha permesso, insieme alle altre 5 montate precedentemente, di sfruttare al 100% il controller in dotazione.

N.B.: Il controller richiede l'attacco in sequenza delle ventole negli appositi connettori pena il non funzionamento di quelle collegate dopo il connettore libero.


Corsair Crystal 460X RGB 5. Installazione componenti 2  Corsair Crystal 460X RGB 5. Installazione componenti 3

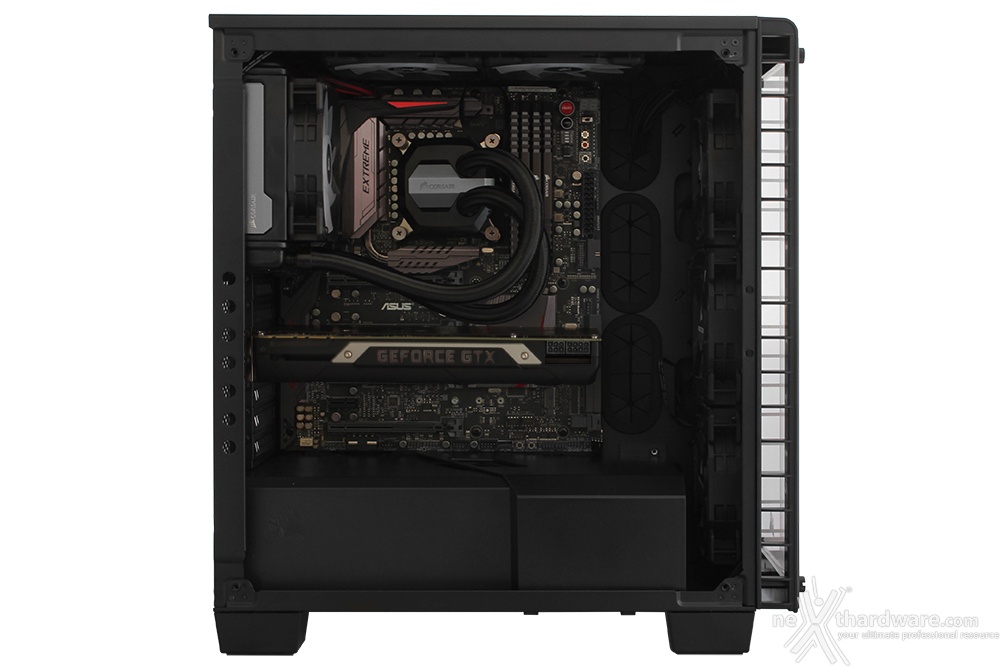

Come già accennato, la scheda video è stata posizionata sul secondo slot PCI; lo spazio a disposizione è elevato consentendo di utilizzare VGA con dissipatore lungo sino a 370mm.


Corsair Crystal 460X RGB 5. Installazione componenti 4


L'installazione dei due SSD sul retro del piatto mainboard è semplice e immediata: è bastato spingerli negli appositi slot per bloccarli, tuttavia, soprattutto quelli da 7mm, potrebbero facilmente sganciarsi.

Per poter montare l'alimentatore abbiamo rimosso i due coperchi in plastica posti a protezione della zona ad esso dedicata, un'operazione che ha richiesto pochi secondi.


Corsair Crystal 460X RGB 5. Installazione componenti 5


Di tutt'altra difficoltà è stato il cablaggio che, nonostante l'assenza del cestello da 3,5", è risultato leggermente ostico dato il poco spazio a disposizione sul retro del piatto mainboard, ovvero circa 16mm, e la presenza di tantissimi cavi in viaggio da e verso controller e HUB per le ventole.


Corsair Crystal 460X RGB 5. Installazione componenti 6
Corsair Crystal 460X RGB 5. Installazione componenti 7  Corsair Crystal 460X RGB 5. Installazione componenti 8


L'utilizzo di prolunghe colorate da cavi rossi e neri, poi, ha donato alla nostra configurazione quel pizzico di aggressività in più che va a migliorarne ulteriormente l'impatto estetico finale.


Corsair Crystal 460X RGB 5. Installazione componenti 9  Corsair Crystal 460X RGB 5. Installazione componenti 10


A computer assemblato, infatti, l'effetto è semplicemente fantastico ...


Corsair Crystal 460X RGB 5. Installazione componenti 11  Corsair Crystal 460X RGB 5. Installazione componenti 12


Una volta acceso il nostro PC le ventole potranno assumere qualsiasi colore permettendoci, quindi, di scegliere il giusto abbinamento con i componenti montati all'interno.
