4. Layout & PCB

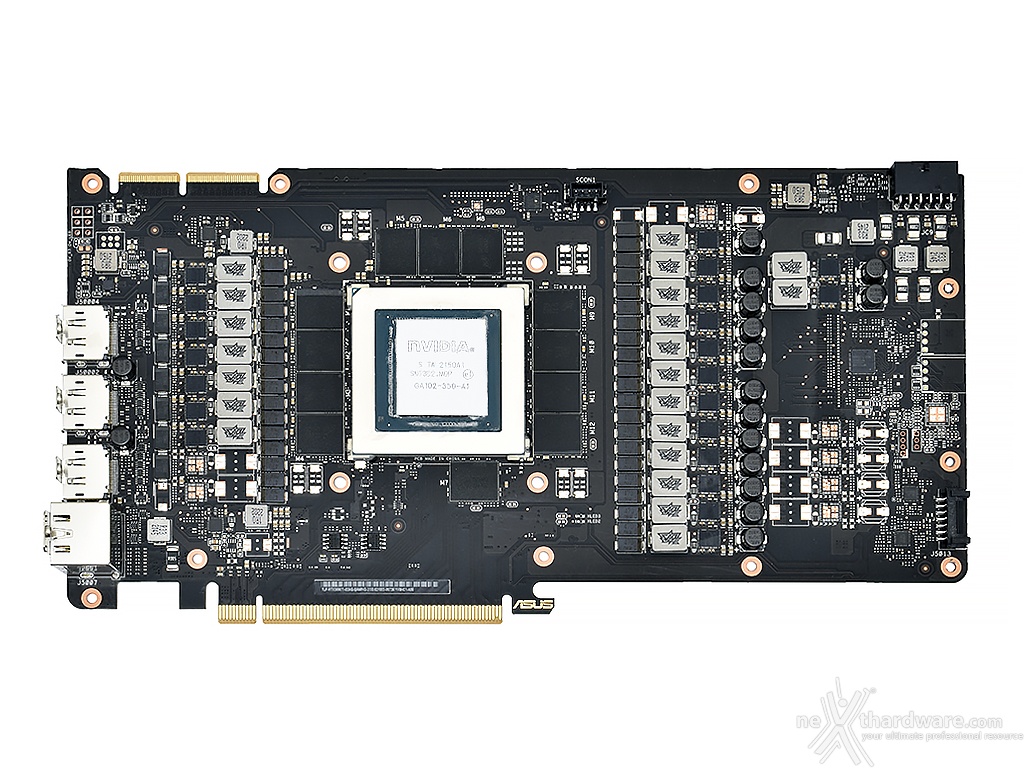

Per far fronte alle numerose novità introdotte da NVIDIA, per la realizzazione della TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS ha utilizzato un PCB inedito, presente anche sulla versione "LC" con un maggior numero di fasi.

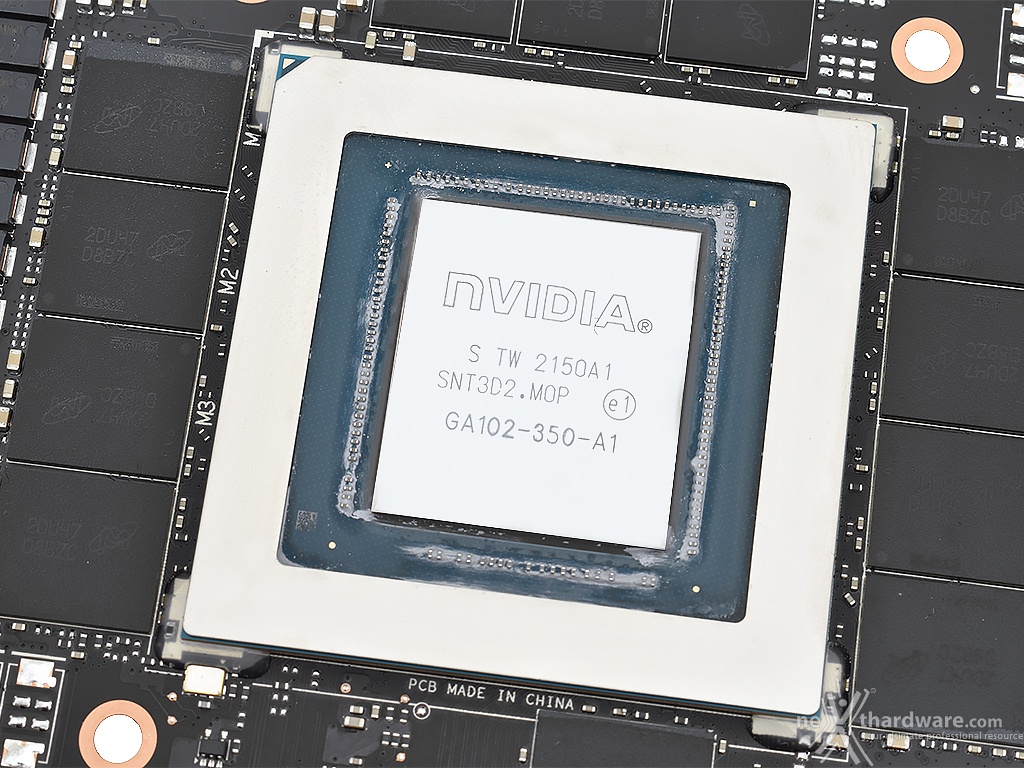

Al centro troviamo il processore grafico GA102-350-A1, realizzato da Samsung tramite processo produttivo a 8nm FinFET e dotato di ben 28 miliardi di transistor su una superficie di 628mm².
Il "base clock" della TUF Gaming GeForce RTX 3090 Ti OC Edition è di 1560MHz che sale in modalità Gaming fino a 1920MHz e in modalità OC fino a 1950MHz, rispettivamente 60MHz e 90MHz in più rispetto alla modalità boost del modello Founders.
La cornice metallica che circonda la GPU serve per distribuire in modo ottimale la pressione esercitata dal dissipatore evitando che i movimenti praticati durante la procedura di installazione possano causare danni.

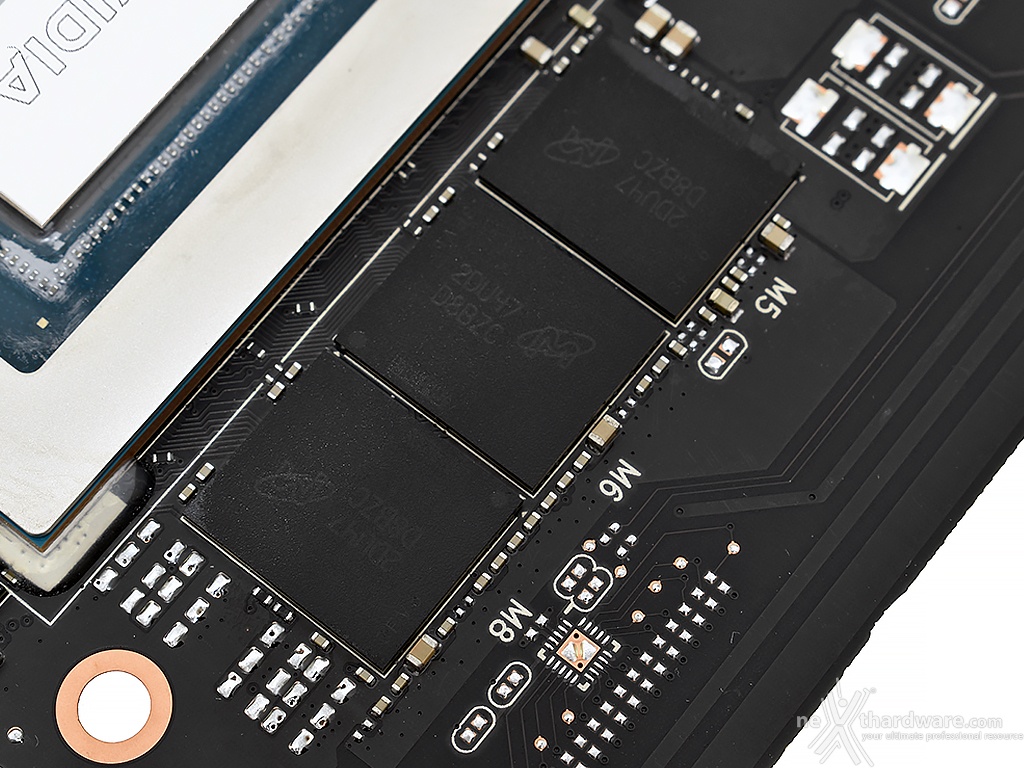

La novità di maggior rilievo per tutte le RTX 3090 Ti è sicuramente il design del comparto memorie; infatti, nonostante rispetto alla sorella minore la capacità sia rimasta invariata, in questo caso i 24GB sono distribuiti su 12 ICs da 2GB ciascuno, tutti posizionati sul lato anteriore del PCB consentendone un più efficace raffreddamento.
I chip siglati D8BZC, di produzione Micron, hanno una densità di 16Gb e sono certificati per operare ad una frequenza di 1313MHz (velocità nominale di 21 Gbps).
L'ampiezza del bus rimane a 384 bit, ma le frequenze superiori permettono alla RTX 3090 Ti di raggiungere una banda passante di ben 1008 GB/s, un 8% in più rispetto alla sorella minore.

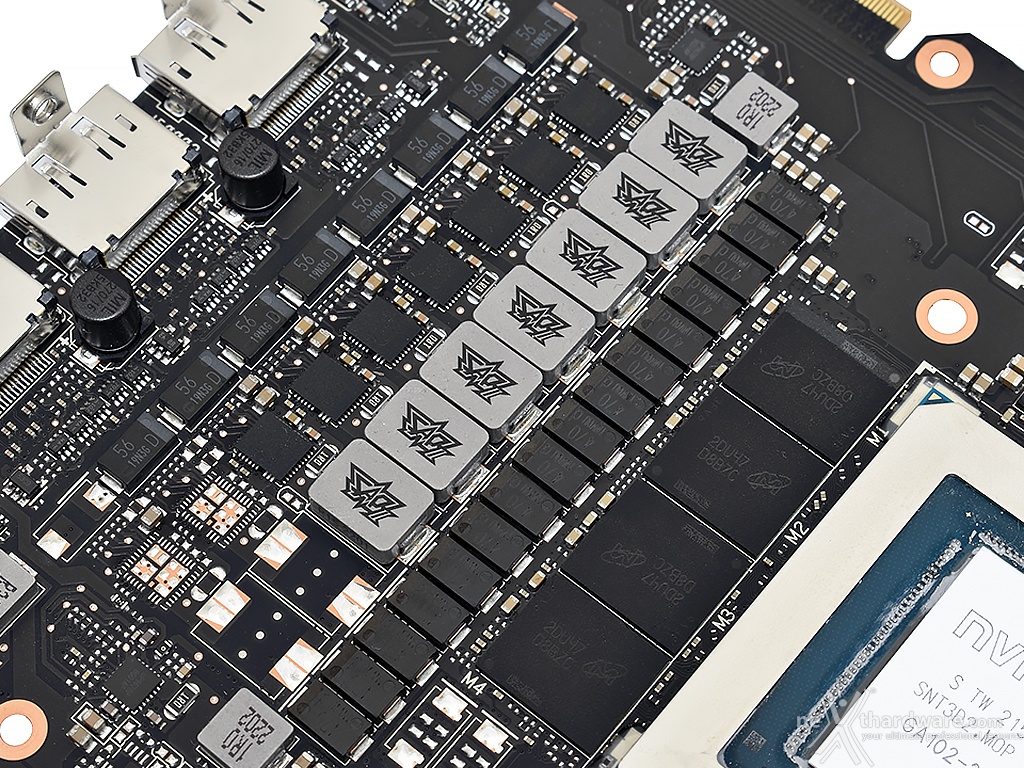

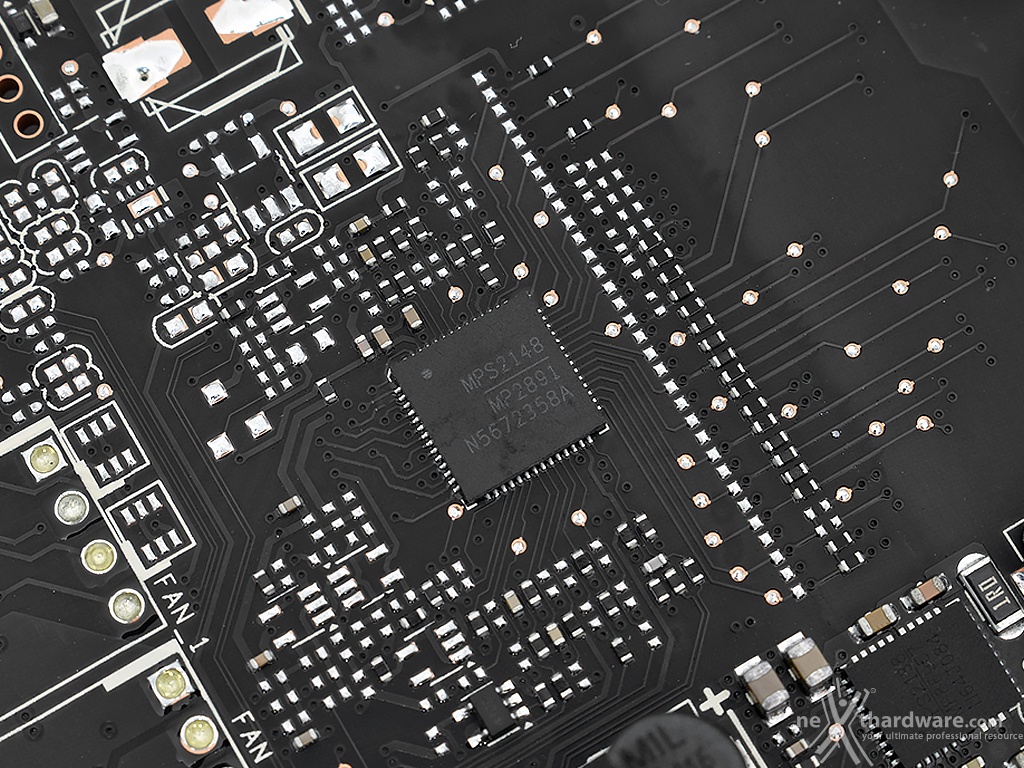

La sezione di alimentazione fa uso di DrMOS MP86957 da 70A prodotti da Monolithic Power Systems e di un nuovo controller a cui è dedicata la gestione sia delle memorie che della GPU, sempre prodotto da MPS e siglato MP2891.
La zona superiore del PCB ospita il circuito dedicato alla gestione dell'illuminazione RGB, pilotato dal controller proprietario AURA 82UA0, siglato A121467 ACA210714.

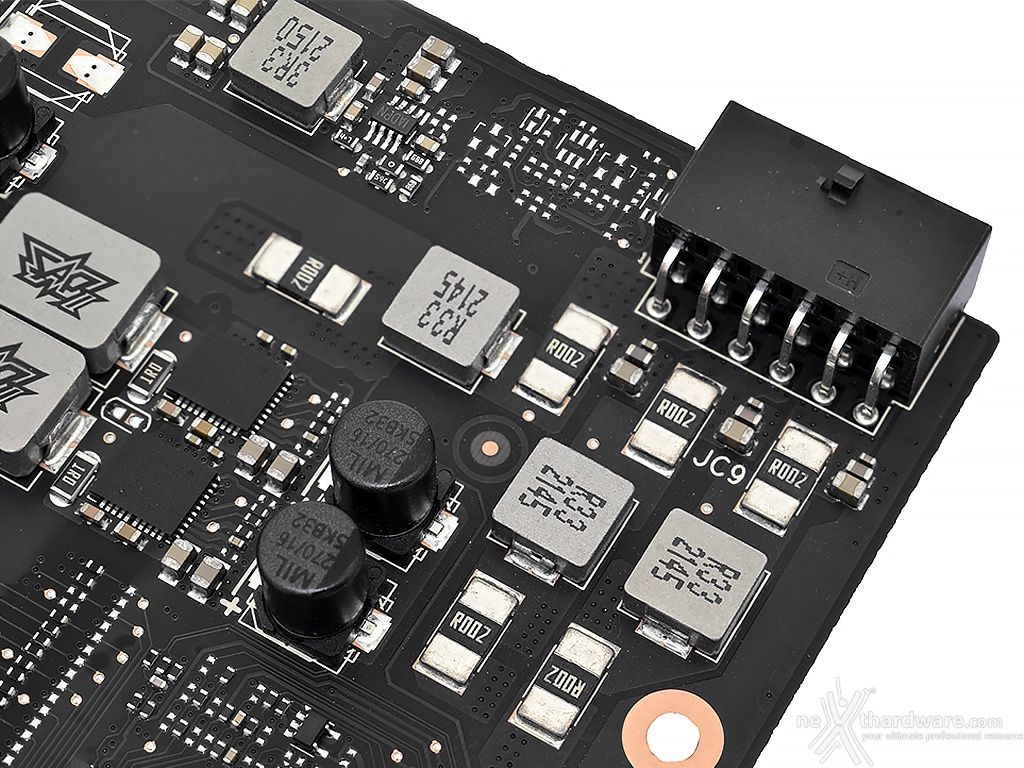

Come già accennato, ASUS, così come la maggior parte dei partner AIB, ha dotato i suoi modelli del nuovo connettore PCI-E Gen5 12+4 pin, che aggiunge, quindi, ai 12 visti sui precedenti modelli Founders Edition 4 ulteriori pin per la comunicazione tra alimentatore e scheda video per un'erogazione sempre corretta.
Dei suddetti pin, 2 informano la scheda video di quanta potenza può essere assorbita dal cavo, un altro comunica all'alimentatore il corretto funzionamento, mentre l'ultimo segnala se e quale dispositivo è connesso gestendo la potenza disponibile per scongiurare sovraccarichi.
In bundle viene fornito un adattatore che utilizza 3 connettori PCI-E 8 pin, in grado di fornire alla scheda fino a 450W a cui si sommano i 75W dello slot PCI-E, per un totale di 525W.
 Â |  Â |
Per quanto concerne il design VRM, ASUS ha osservato le linee guida di NVIDIA, che prevedono un totale di 21 fasi, di cui 18 dedicate alle GPU e 3 alle memorie.
