3. Vista da vicino
La ASUS ROG STRIX Z790-I GAMING WIFI è conforme allo standard Mini-ITX, una scelta che va incontro a quegli utenti che, per esigenze di spazio, o semplicemente per una scelta di design, preferiscono utilizzare postazioni estremamente compatte senza per questo rinunciare ad avere elevate prestazioni.
Come su tutte le mainboard ROG, il colore nero predomina in assoluto essendo utilizzato sul PCB e su buona parte della componentistica ivi installata, ma è impiegato anche qualche pennellata di argento sull'unico slot PCIe, per i motivi grafici presenti sul dissipatore dello slot M.2 e sul carter del backpanel.
Tale soluzione permette di abbinare più facilmente la scheda agli altri componenti installati, demandando al sistema AURA Sync il compito di esaltarne l'impatto estetico.

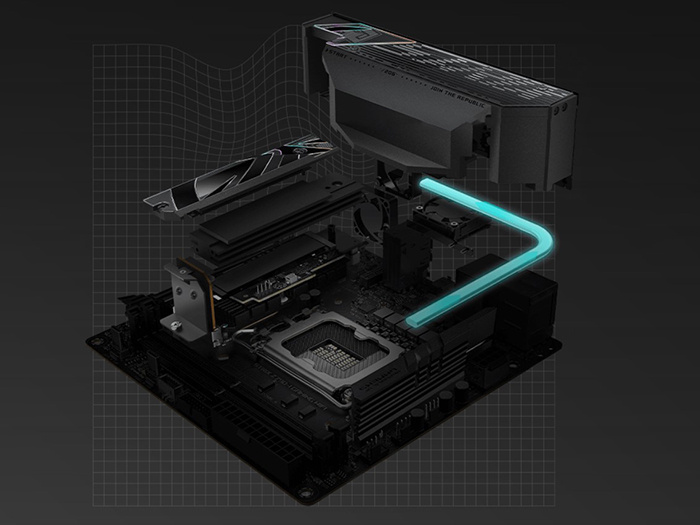

Particolarmente curato il sistema di raffreddamento, composto da quattro dissipatori in alluminio di cui due sono adibiti allo smaltimento del calore prodotto dai MOSFET e collegati tra loro tramite una heatpipe in rame.
Gli altri due dissipatori sono invece dedicati al raffreddamento dei due slot M.2 del chipset.
All'interno della cover del pannello di I/O, che costituisce di fatto uno dei due dissipatori dedicati alla sezione VRM, troviamo alloggiate ben tre ventole da 40mm che contribuiscono in maniera attiva allo smaltimento del calore prodotto sia dai MOSFET che dal chipset.
Robustezza e qualità costruttiva sono quelle tipiche dei prodotti ROG, coadiuvate da una progettazione particolarmente attenta che ha permesso, nonostante le dimensioni estremamente ridotte, di razionalizzare al meglio gli spazi a disposizione in maniera tale da assicurare una distribuzione ottimale della componentistica, dei vari slot e connettori, per garantire la massima efficienza sia dal punto di vista elettrico che termico.
Sul lato inferiore del robusto PCB a 10 strati troviamo il backplate del socket CPU, le viti di ritenzione dei dissipatori e tutta una serie di componenti SMD miniaturizzati che sono stati spostati su questo lato al fine di garantire una maggiore pulizia del layout superiore.
