5. ConnettivitÃ

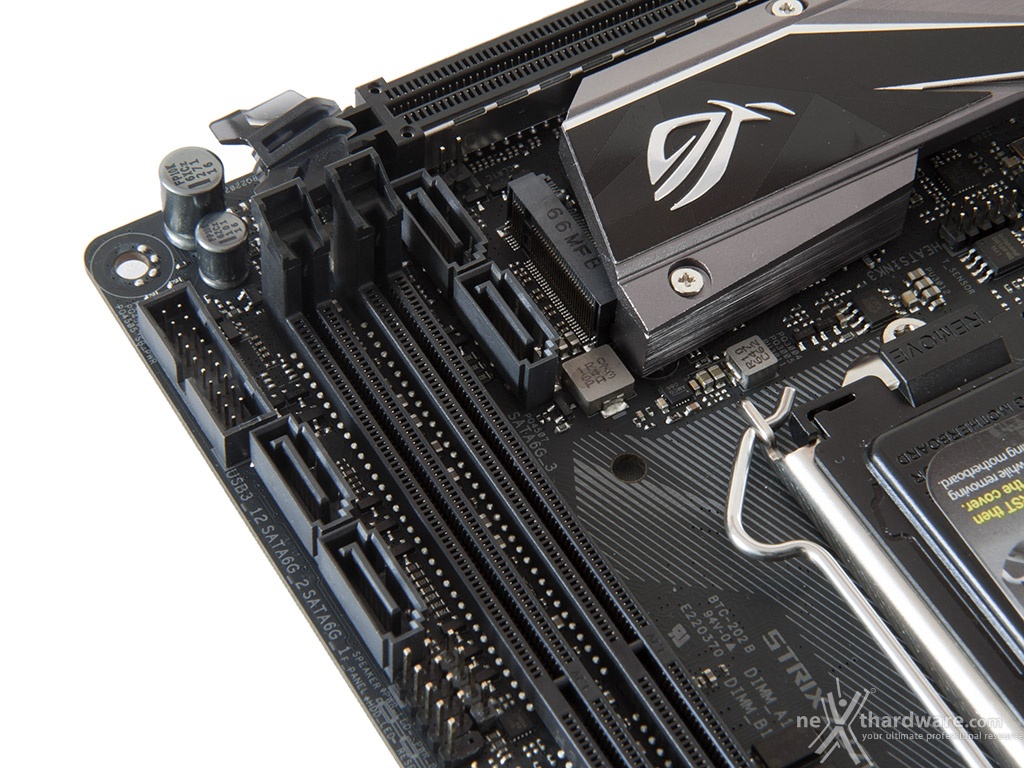

Porte SATA
La ASUS ROG STRIX Z270I GAMING è dotata di quattro porte SATA 6 Gbps, tutte perpendicolari rispetto all'asse del PCB e gestite dal PCH Z270 che permette loro di funzionare nelle modalità RAID 0, 1, 5 e 10

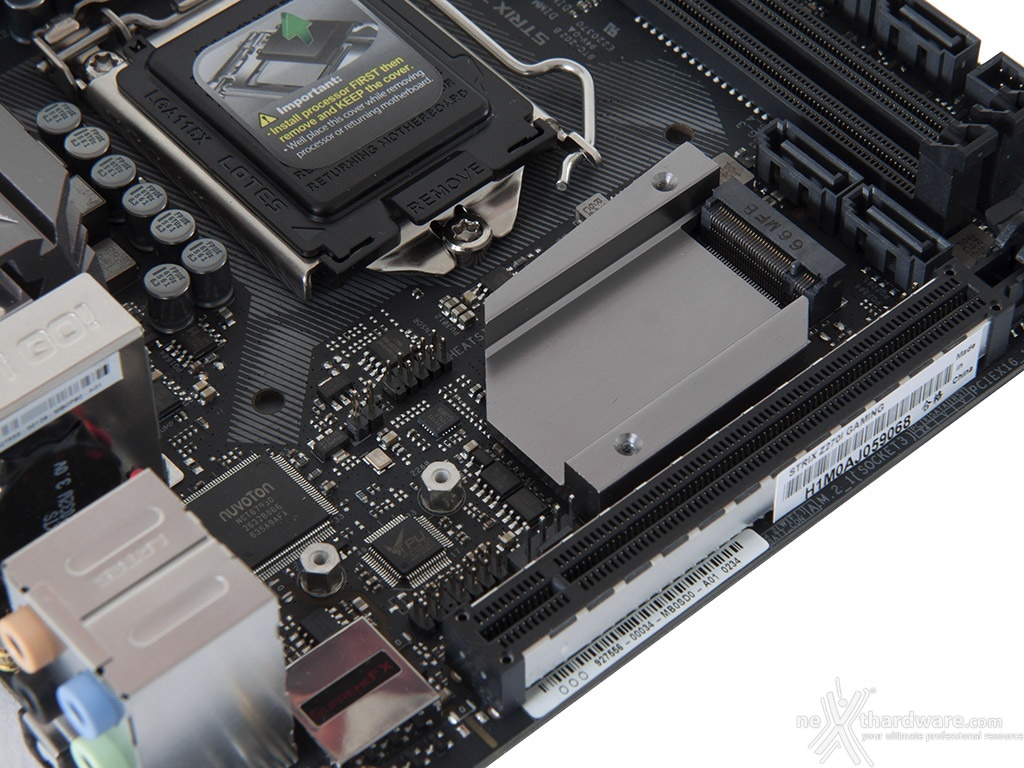

Connettori M.2 PCI-E
  |   |
I due connettori M.2 PCIe, come visibile nelle foto in alto, sono posizionati, rispettivamente, il primo in posizione soprastante rispetto al PCH (M.2_1), mentre il secondo si trova in perfetta corrispondenza sul lato opposto del PCB (M.2_2).
Entrambi i connettori M.2 PCIe offerti dalla ROG STRIX Z270I GAMING sono in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4, ma soltanto il primo supporta periferiche SATA.
Il blocco delle unità può essere effettuato tramite una vite in due punti distinti, in maniera tale da supportare differenti lunghezze, nello specifico 60 e 80mm.
Per motivi di spazio non è stata prevista la compatibilità con unità da 110mm, mentre per quelle da 42mm si deve utilizzare il kit di montaggio offerto nella dotazione.
Entrambi gli slot supportano la modalità RAID NVMe consentendo di creare una configurazione estremamente performante.
Header USB 3.1
Una delle novità introdotte con le nuove mainboard Z270 è la presenza di un header USB 3.1 che va ad affiancare gli USB 3.0 ed USB 2.0 atti a garantire la retrocompatibilità con le vecchie periferiche.
Oltre alla comodità di potere sfruttare case di nuova generazione dotati di porte USB 3.1 (Type A e Type C), lo stesso offre prestazioni di altissimo livello garantite da un evoluto controller USB 3.1 ASMedia ASM2142 che utilizza un collegamento PCIe Gen3 x2.
Pannello posteriore delle connessioni
Il pannello di I/O della ASUS ROG STRIX Z270I GAMING mette a disposizione un buon numero di connessioni che, da sinistra verso destra, sono le seguenti:
- una porta USB 3.1 Type-A + una porta USB 3.1 Type-C;
- quattro porte USB 2.0;
- un'uscita video DisplayPort + una HDMI;
- una porta LAN RJ-45 + due USB 3.0;
- due connettori per antenna dual band ASUS 2T2R;
- cinque jack audio HD + un'uscita ottica SPDIF.
