8. UEFI BIOS - Extreme Tweaker
Questa è la sezione del BIOS espressamente dedicata all'overclock del sistema che, come su tutte le mainboard appartenenti alla serie ROG, risulta essere decisamente ricca di opzioni e consente di effettuare una regolazione molto precisa di tutte le impostazioni che riguardano la frequenza dei componenti, i divisori e le tensioni di alimentazione.
 Â |  Â |
 Â |  Â |
 Â |  Â |
 Â |  Â |
Il numero di parametri configurabili sulla ASUS ROG MAXIMUS XII APEX è quindi particolarmente vasto, permettendo agli utenti più smaliziati di effettuare un tuning di altissima precisione così da spingere i vari componenti del sistema al massimo.
Tra le prime voci in alto vi è anche la funzione ASUS MultiCore Enhancement che ottimizza la gestione della funzione Turbo di Intel senza sconfinare nell'overclock.
Altra voce interessante ai fini dell'overclock è lo SVID Behavior riguardante la scelta dell'assegnazione del VID alla CPU in base alla qualità della stessa, in modo tale da contenere le tensioni erogate dal VRM nella modalità di overclock automatico.
Naturalmente ritroviamo le classiche impostazioni del moltiplicatore della CPU (regolabile verso l'alto senza limiti solo nelle versioni K), le modalità di attivazione della tecnologia Turbo Boost e la selezione della frequenza delle memorie.
Presente anche la funzione Sync All Cores, la quale permette di aumentare dinamicamente la frequenza di tutti i core in contemporanea andando contro le specifiche Intel che, invece, prevedono il raggiungimento della massima frequenza in modalità Turbo con soli uno o due core per volta.
Anche su queste nuove piattaforme, al pari di quanto già visto su Z390, non esiste uno strap per il BCLK in quanto il PCIe ed il DMI sono completamente isolati ma, rispetto al passato, dove entrambi funzionavano alla frequenza fissa di 100MHz, su Z490 è stata introdotta la possibilità di variarla al fine di migliorare le prestazioni dei dispositivi collegati.
Rimane immutata anche la gestione del generatore di clock della mainboard, che consente di impostare la frequenza di BUS variandola in step da 1MHz, dando la possibilità di raggiungere valori di BCLK e frequenze sulle memorie estremamente elevate.
Allo stesso tempo è anche possibile ridurre il moltiplicatore del blocco Uncore (CPU Cache Ratio) al fine di garantire una maggiore stabilità quando la CPU funziona ad altissime frequenze o di aumentarlo per migliorare le prestazioni complessive del sistema quando si opera a frequenze più basse, avendo cura, però, di non impostarlo ad una frequenza superiore rispetto a quella della CPU stessa.
A tale proposito risulta molto utile la funzione Ring Down Bin, con la quale si potrà abilitare o meno l'eventuale abbassamento automatico del moltiplicatore del blocco Uncore in caso si verifichino situazioni di pericoloso overvolt della CPU in seguito ad un eccessivo overclock.
Digi Plus VRM
 Â |  Â |
 Â |  Â |
 Â |  Â |

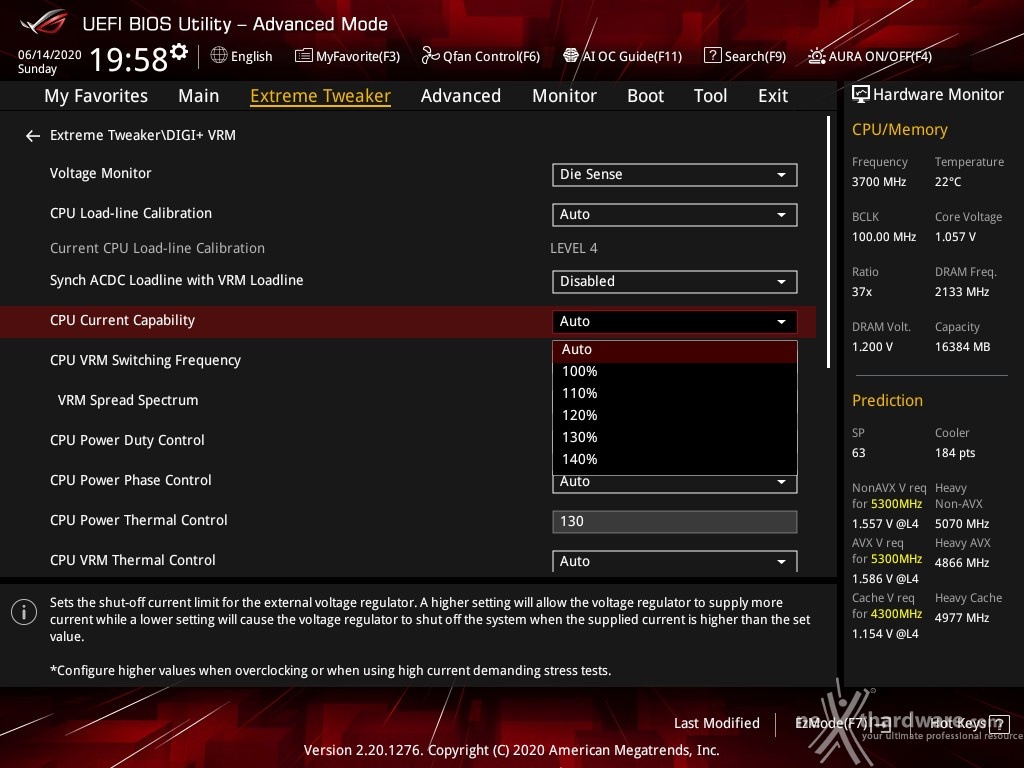

Nella sezione Digi Plus VRM troviamo una serie molto interessante di opzioni per aumentare la massima corrente erogabile dalla sezione di alimentazione alla CPU e alle memorie, nonché la regolazione del Load Line Calibration su otto livelli differenti per rendere le tensioni più stabili.
Internal CPU Power Management
In questa sezione, dedicata ai requisiti energetici richiesti dalla CPU in funzione delle prestazioni, si possono regolare gli stessi in base al raffreddamento adottato.
Di seguito le principali configurazioni raccomandate da Intel per i processori della serie K:
- Intel Core i9-10900K PL1 = 125, PL2 = 250 e Tau = 56 secondi;
- Intel Core i7-10700K, PL1 = 125, PL2 = 229 e Tau = 56 secondi;
- Intel Core i5-10600K, PL1 = 125, PL2 = 182 e Tau = 56 secondi.
V/F Point Offset
 Â |  Â |
Questa sezione è dedicata a coloro che amano "overcloccare" il proprio sistema utilizzando le funzionalità di Offset, permettendo di creare fino a otto scenari di funzionamento diversi a cui corrispondono frequenze, tensioni e valori dell'offset personalizzati.
Tweaker's Paradise
 Â |  Â |  Â |
Nel menu Tweaker's Paradise è possibile, invece, effettuare una serie infinita di regolazioni indispensabili per garantire la massima stabilità di funzionamento di CPU e memorie qualora si operi in presenza di valori di BCLK molto elevati.
AI Features
 Â |  Â |  Â |
Il sottomenu AI Features è stato aggiunto specificatamente per fornire alla funzionalità AI Overclocking le limitazioni che riteniamo più opportune in termini di temperature raggiungibili, nonché gli intervalli di tempo di rilevamento delle stesse per la corretta gestione del raffreddamento.
DRAM Timing Control
 Â |  Â |
| Â |  Â |
 Â |  Â |
 Â |  Â |
La sezione dedicata alle memorie è sicuramente una delle più curate; oltre ai timings principali, infatti, è possibile regolare quelli secondari ed una serie di parametri in grado di aiutare gli overclocker più estremi a spingere i propri kit al massimo delle rispettive possibilità .
Altra particolarità di questa sezione del BIOS è la presenza di una serie di preset contenenti le impostazioni per svariati kit di memorie suddivisi per tipologia di ICs.
In particolar modo sulla ASUS ROG MAXIMUS XII APEX troviamo, in via esclusiva, i preset che sono stati utilizzati da overclockers del calibro di "Dancop" e "safedisk" per ottenere i primati mondiali nel famoso benchmark SuperPI 32M.
Caricando quello più adatto per i moduli in nostro possesso, si andranno a modificare non soltanto le impostazioni dei timings, ma anche le tensioni applicate, motivo per cui occorre scegliere con molta attenzione il profilo da usare anche in funzione del sistema di raffreddamento adottato.
