5. ConnettivitÃ
Porte SATA
La ASUS ROG MAXIMUS IX EXTREME è dotata di otto porte SATA 6 Gbps, di queste le prime quattro, partendo da destra, sono pilotate direttamente dal PCH Intel Z270 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
I quattro connettori di sinistra sono invece gestiti da un controller ASMedia che assicura la compatibilità con il solo standard AHCI.
Connettori M.2 PCI-E
Grazie al supporto offerto dal nuovo chipset Intel Z270, la ASUS ROG MAXIMUS IX EXTREME è in grado di offrire ben due slot M.2. senza utilizzare alcun controller di terze parti.
Il primo di essi, denominato M.2_1, è posizionato nelle vicinanze del socket ed è quello più adatto per l'installazione di SSD particolarmente calorosi in quanto predisposto per l'installazione di un dissipatore che andrà ad integrarsi con il monoblocco raffreddato a liquido.
Il connettore supporta connessioni PCI-E 3.0 x4 (sino a 32 Gb/s) e SATA III risultando compatibile con drive di lunghezza da 42 fino a 80mm di entrambe le tipologie.

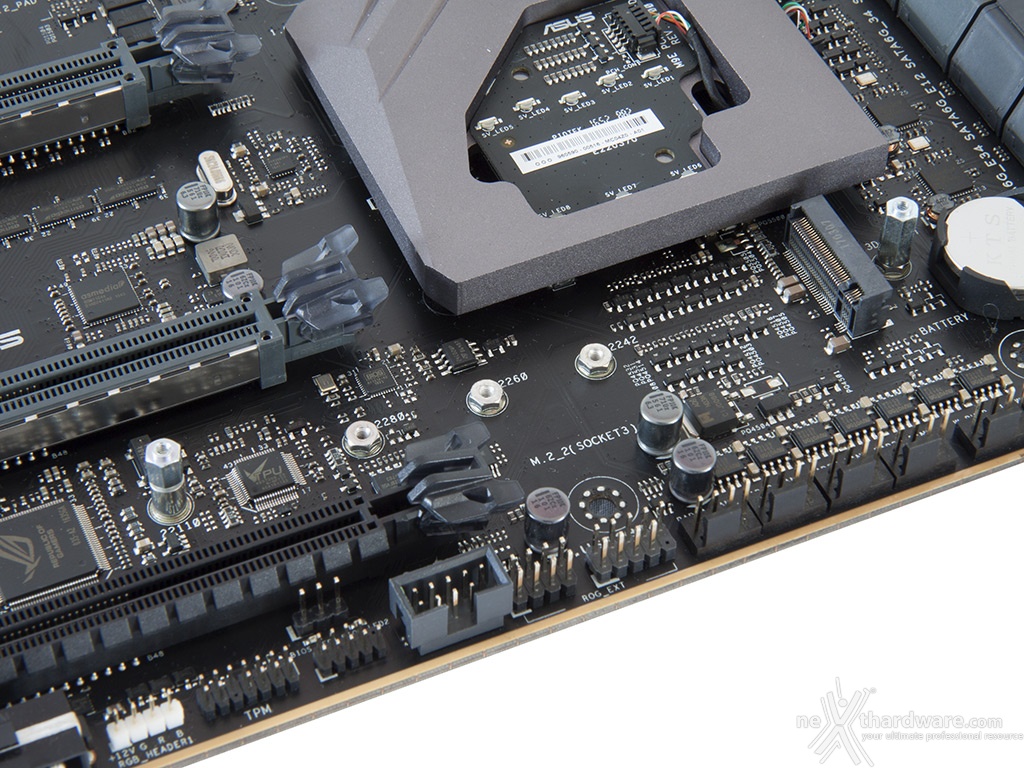

Il secondo connettore M.2, ovvero quello denominato M.2_2, è situato accanto al dissipatore del PCH per cui sarà necessario rimuovere preventivamente il carter posto a protezione dello stesso tramite due viti che, una volta installato il drive, potremo tranquillamente riposizionare.
Lo stesso supporta connessioni PCI-E 3.0 x4 (sino a 32 Gb/s) e SATA III e consente il montaggio di unità con lunghezza pari, rispettivamente, a 42, 60, 80, e 110mm.
Molto importante, infine, il supporto della tecnologia IRST su entrambi i connettori con tutti gli annessi vantaggi che questa comporta, tra i quali spicca la possibilità di creare RAID a tre vie sfruttando un terzo SSD M.2 dotato di adattatore su uno slot PCIe.
Vista la scarsa diffusione di periferiche che utilizzano le nuove porte U.2, ASUS ha pensato bene di semplificare la progettazione del layout delle nuove mainboard ROG Z270 eliminandole dal PCB, dando però la possibilità di ricavarle da uno dei due connettori M.2 appena descritti tramite un accessorio opzionale.
Tale accessorio, denominato Hyper Kit, viene venduto separatamente ad un prezzo più che accettabile e consente di sfruttare pienamente la larghezza di banda massima supportata da questa tipologia di periferiche.Â
Pannello posteriore delle connessioni
Come già visto sulla ASUS MAXIMUS IX FORMULA anche la EXTREME adotta un pannello di I/O preinstallato in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il CLRMOS + 1 pulsante per il BIOS Flashback;
- 2 connettori per antenna dual band ASUS 2T2R;
- 1 uscita video DisplayPort 1.2a + 1 uscita video HDMI 1.4b;
- 1 porta USB 3.1 Type-A + 1 porta USB 3.1 Type-C;
- 4 porte USB 3.0;
- 1 porta LAN RJ-45 + 2 porte USB 3.0;
- 5 jack audio HD (dotati di illuminazione colorata)+ 1 uscita ottica SPDIF.
