La scheda

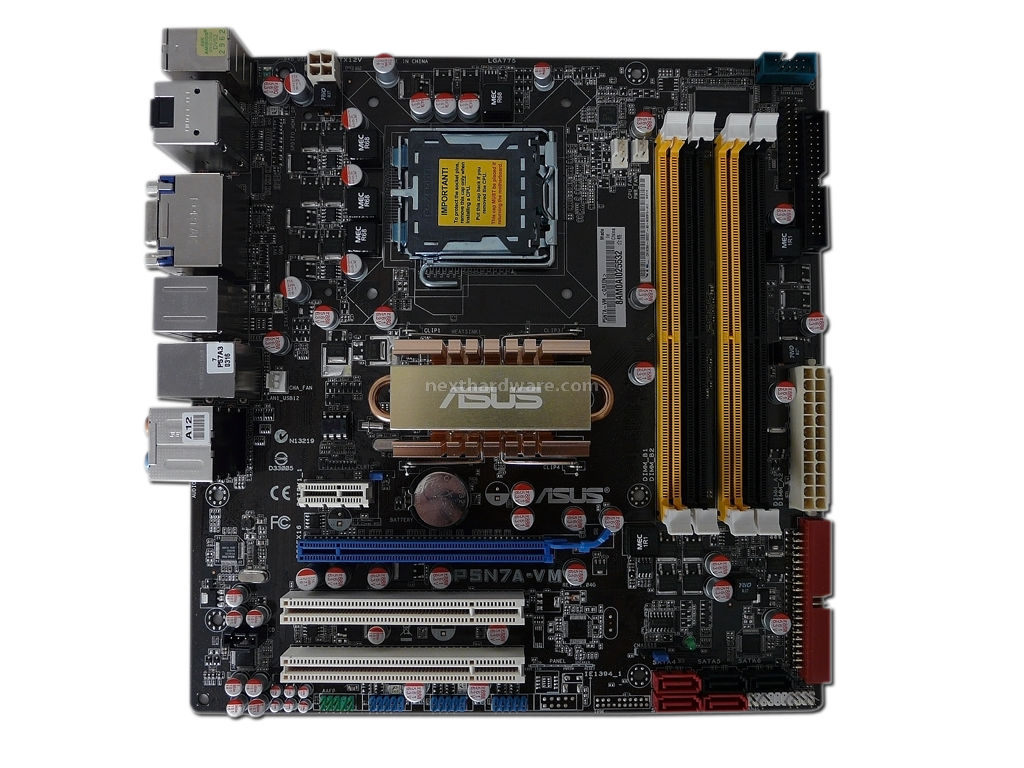

| ASUS P5N7A-VM - Layout |
La scheda si presenta con un layout molto pulito ed ordinato. La zona socket risulta libera così da permettere anche il montaggio di dissipatori voluminosi. Il dissipatore del chipset, alto circa 3,5 cm, non dovrebbe creare problemi all'installazione di alcun dissipatore perché è lontano dal socket più di 3 cm.

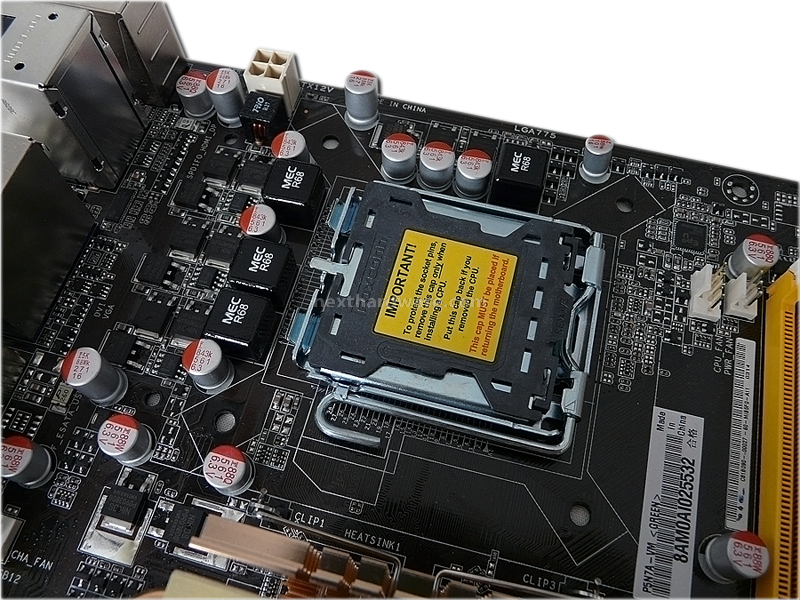

| Zona socket | Back I/O |

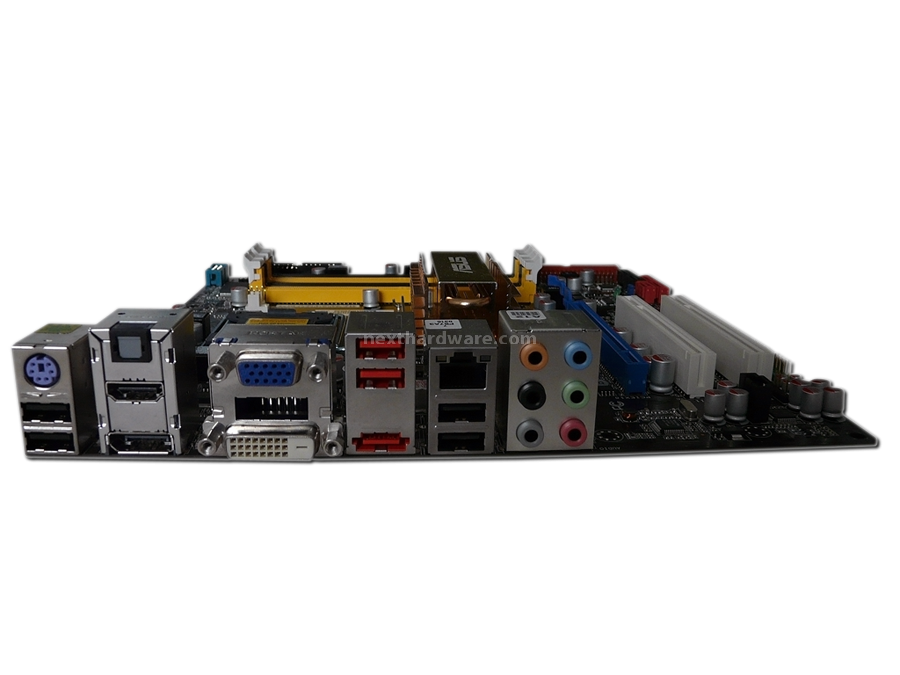

Molte sono le connessioni presenti nel back I/O, questo permette di non aver alcun tipo di problema di fronte ad un qualsiasi dispositivo di output video ed audio.

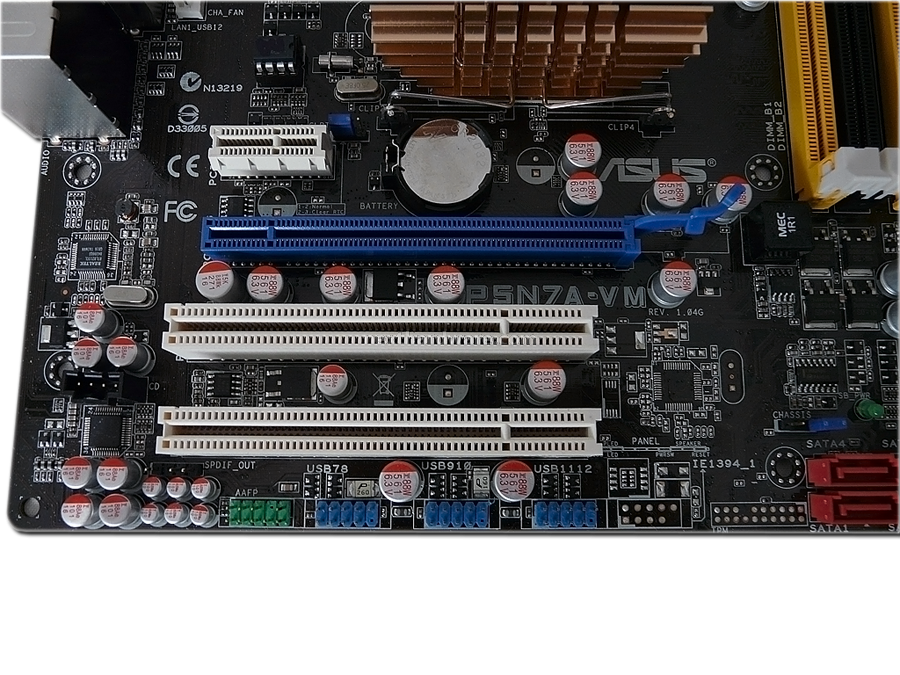

| Zona slot di espansione | Connessioni SATA ed IDE |
Gli slot di espansione sono due PCI, un PCI-e 2.0 16x per una scheda grafica discreta ed un PCI-e 1x. Difetto comune a molte schede madri, anche full ATX, la vicinanza tra lo slot PCI-e 16x ed i socket per le RAM, con schede video lunghe infatti, per rimuovere le memorie è necessario togliere la scheda video dallo slot. Onboard sono presenti tre connettori USB 2.0 supplementari, per un totale di sei porte USB 2.0 aggiuntive.

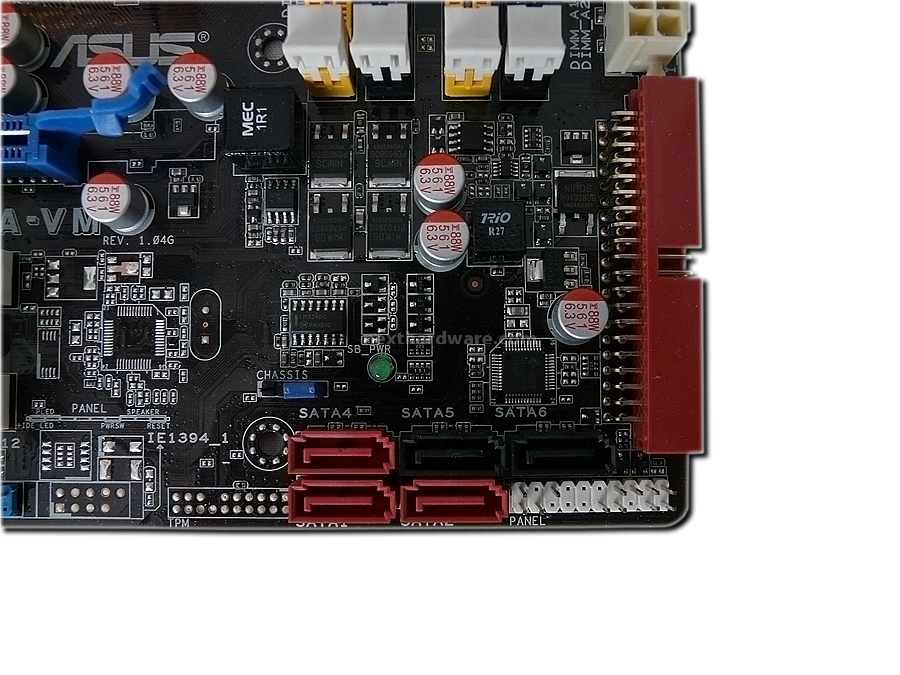

Sono sei i connettori SATA, di cui uno nel backplate dedicato a dispositivi esterni (e-SATA).
