3. Interno

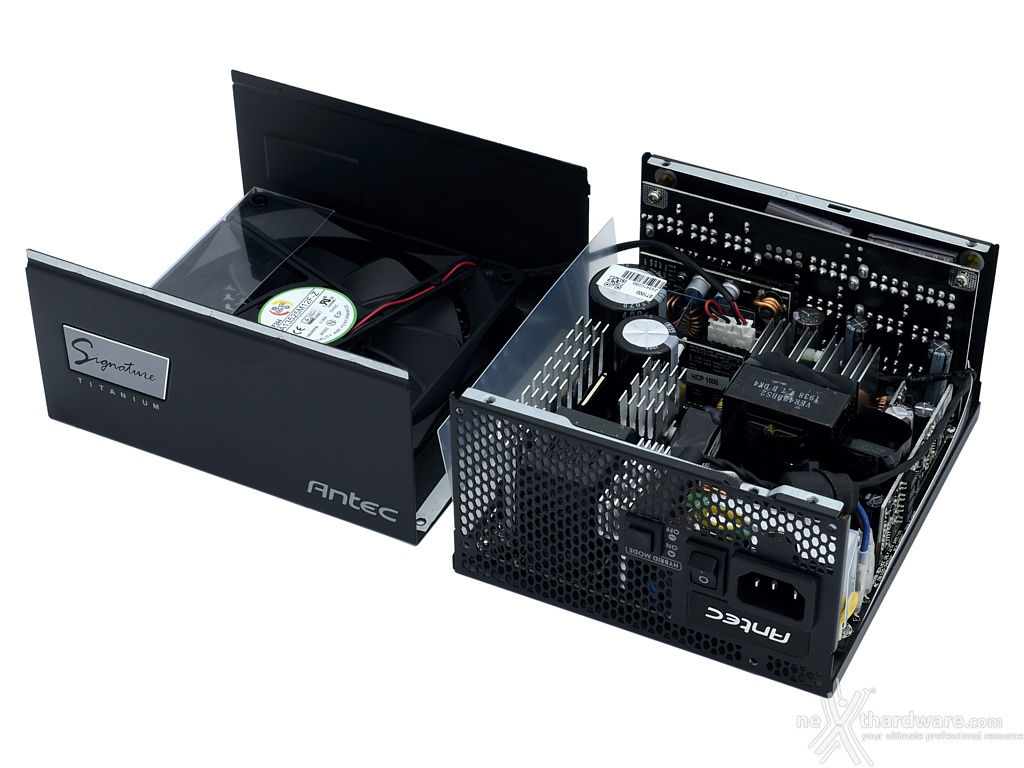

Rimuovere la cover superiore del Signature Titanium 1000 è semplicissimo, basta infatti rimuovere quattro viti nella parte superiore, tuttavia va ricordato che tale operazione richiede la rottura del sigillo di garanzia che invalida, ovviamente, la copertura di ben 10 anni offerta da Antec.
 Â |  Â |

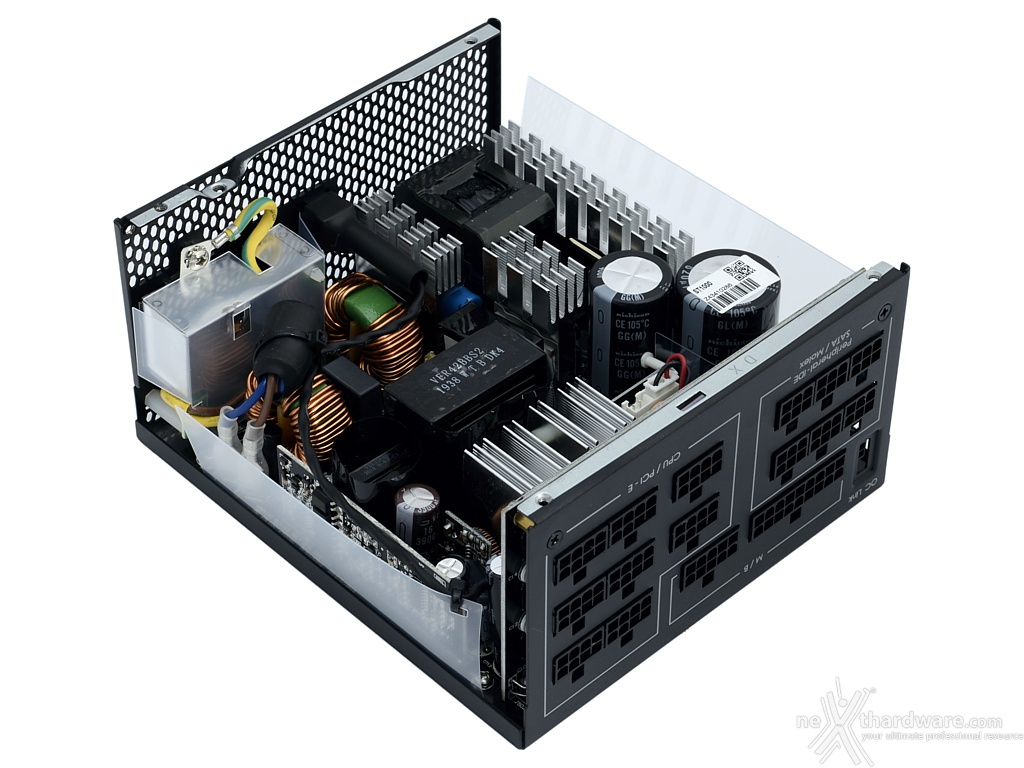

La vista del PCB chiarisce immediatamente l'origine del progetto a firma Seasonic condiviso da molti modelli commercializzati da altri brand e, ad un primo sguardo, non si notano personalizzazioni di rilievo, quindi il claim "Designed by Antec in California" si riferisce probabilmente al solo packaging ...

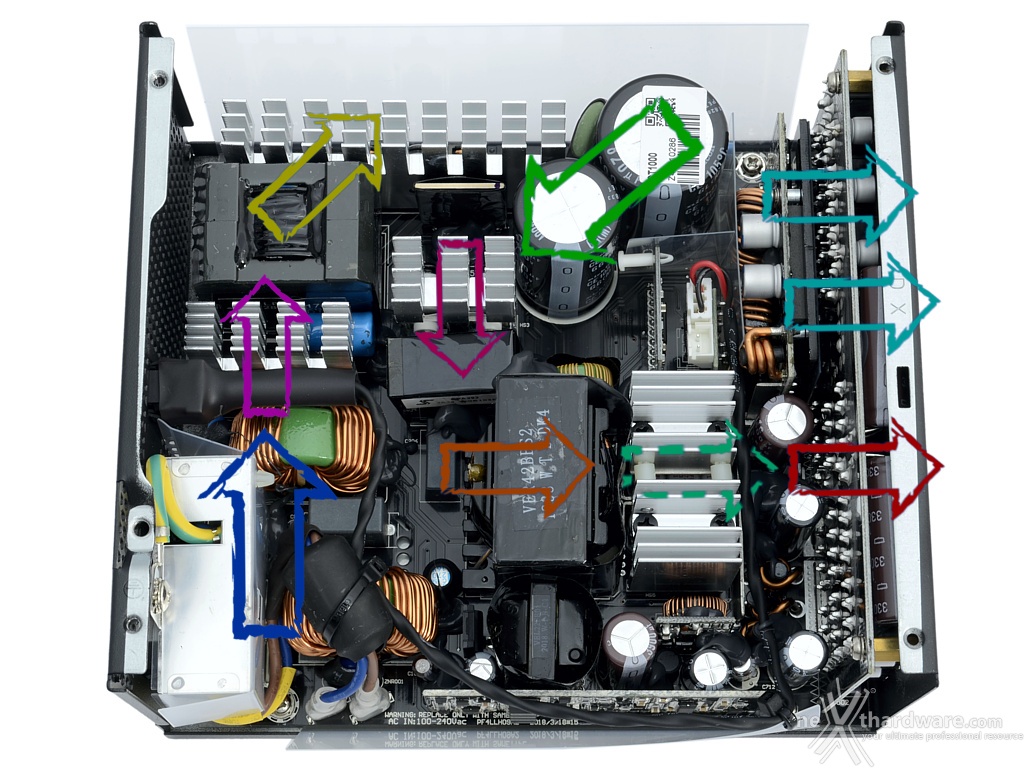

Il percorso compiuto dalla corrente è nel classico stile Seasonic con tutte le varie fasi posizionate a stretto contatto e la completa assenza di cavi di collegamento esterni al PCB; le motivazioni di tali scelte sono essenzialmente due, ovvero eliminare qualsiasi ostacolo per la circolazione dell'aria, soprattutto durante il funzionamento fanless, e ridurre al minimo le cadute ohmiche nei tratti di collegamento interessati da correnti elevate.
Seguendo le frecce troviamo:
- Ingresso AC;
- Filtraggio d'ingresso;
- Rettificatori;
- Controllo PFC;
- Condensatori primari;
- Transistor di switching;
- Trasformatore 12V;
- Rettificatori d'uscita;
- Filtraggio d'uscita;
- Moduli DC-DC;
- Uscita.
