Componentistica & Layout



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 1

Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 2

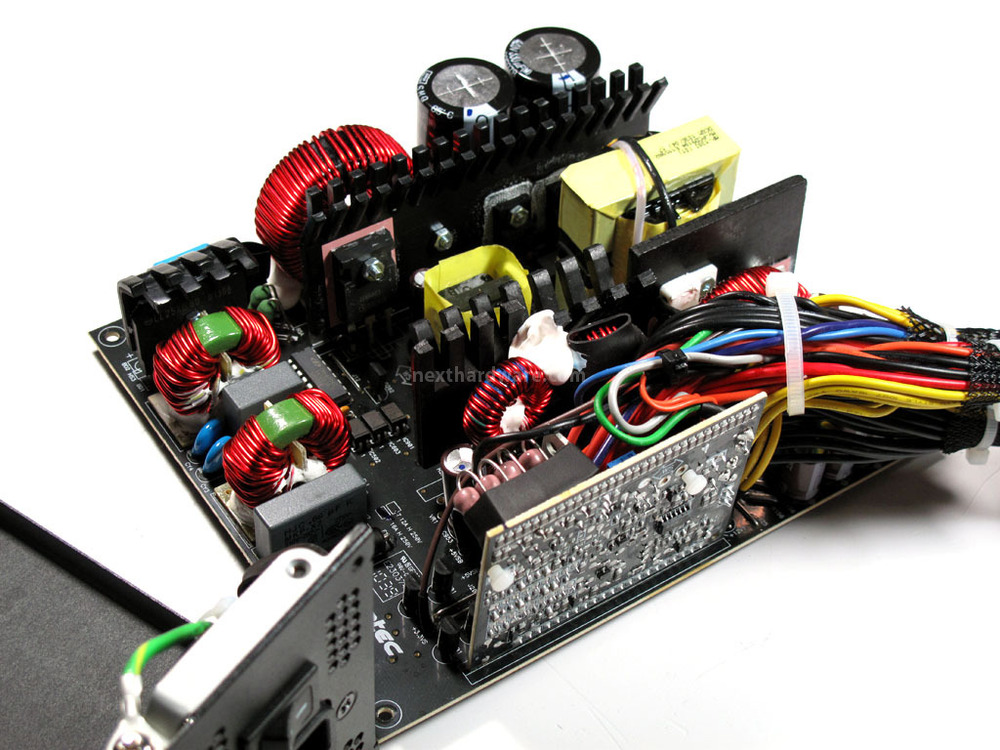

Completamente rimosso il circuito dal cabinet, abbiamo un'ulteriore conferma di come una buona parte della superficie del PCB sia completamente libera dai componenti, favorendo così il ricircolo interno dell'aria.

Da segnalare anche la particolare scelta, in fase di progettazione, di utilizzare  una sola daughterboard nell'Antec High Current Gamer, abbassando così il costo finale prodotto.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 3



Dettaglio della sezione di filtraggio della corrente in ingresso, dove sono presenti due induttanze e due coppie di condensatori con la tradizionale disposizione XY; a terminare questa parte dell'alimentatore incontriamo il singolo rettificatore di tensione.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 4



Proseguendo il percorso della corrente lungo il circuito, troviamo la sezione dedicata al PFC Attivo che parte con un'altra induttanza ed una coppia di condensatori di generose dimensioni, dietro ai quali si può notare il dissipatore a cui sono collegati gli integrati del PFC.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 5

Coppia di condensatori in ingresso:



Condensatori elettrolitici Nippon Chemi-Con



Specifiche 420volt 330uF.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 6

In questa immagine potete vedere l'integrato per la gestione del PFC che, di solito, viene montato su una miniboard.

In questo caso, dato lo spazio disponibile, è stato molto più conveniente montarlo direttamente sul Main PCB.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 7



Il dissipatore, visibile in primo piano, ospita gli integrati per la regolazione di tutti i rails in uscita.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 8

Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 9



Ecco in dettaglio l'unica daughterboard presente, le dimensioni sono piuttosto generose e su di essa sono presenti i componenti per la gestione dell'OCP che, ricordiamo, in questo alimentatore gestisce quattro diversi canali.

Sono presenti, inoltre, il sistema di termocontrollo della ventola ed una parte dei componenti del rail +5vsb.



Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 10



Da una azienda all'avanguardia come Delta Electronics, non potevamo che aspettarci un circuito come questo: ordine e pulizia nello sbroglio sono chiaro indice di un eccellente comportamento sotto stress.


Antec High Current Gamer 900 watt 4. Interno: componentistica & layout 11

Condensatori in uscita:



Condensatori elettrolitici Nippon Chemi-Con



Specifiche 16volt 2200uF.
