3.Visto da vicino - Esterno II


AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 1

Vista Superiore:

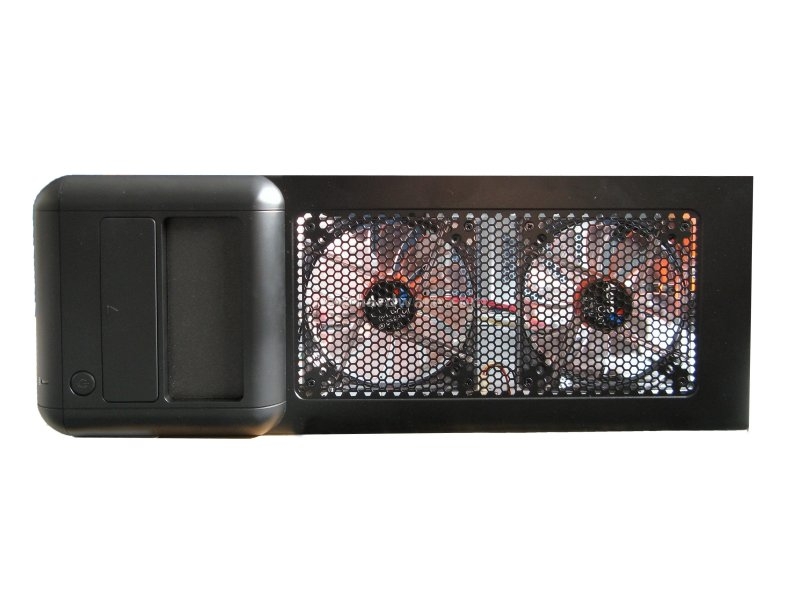

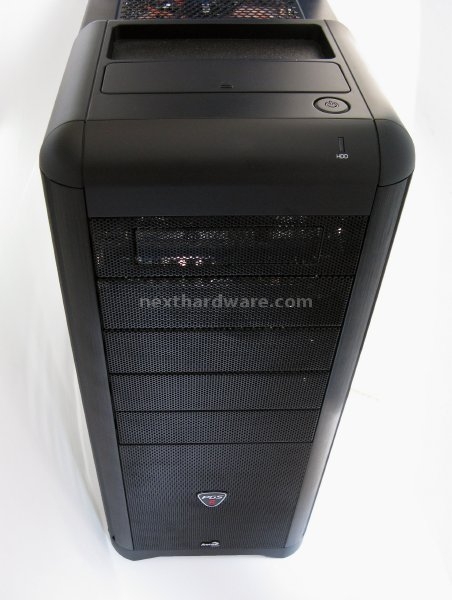

La zona superiore del telaio si presenta ben strutturata, sono presenti due ventole da 140mm (1500 RPM) con illuminazione led arancione.



Particolare delle porte superiori:

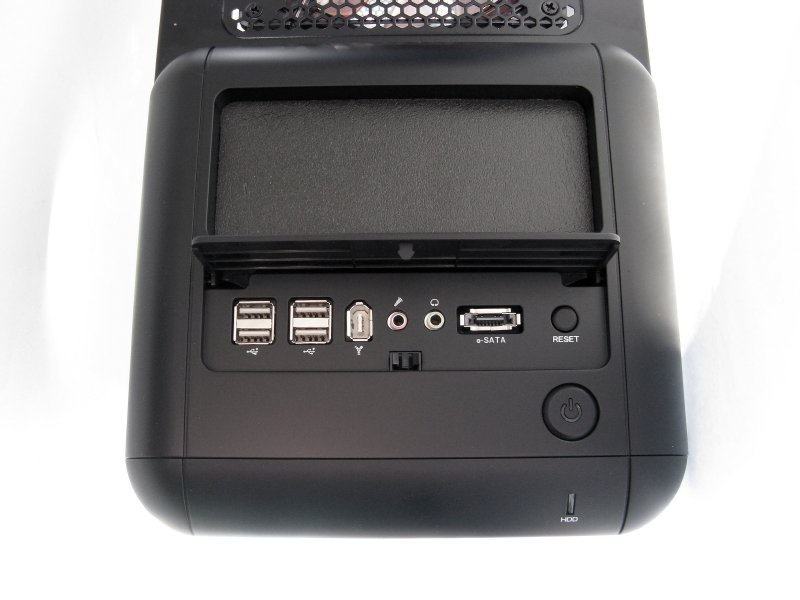

Da sinistra verso destra troviamo: quattro USB 2.0, una IEEE 1394, due porte mini-jack per cuffie e microfono, una E-sata e gli immancabili pulsanti d'accensione e reset.

AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 2

AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 3

AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 4



AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 5

Vista Posteriore:

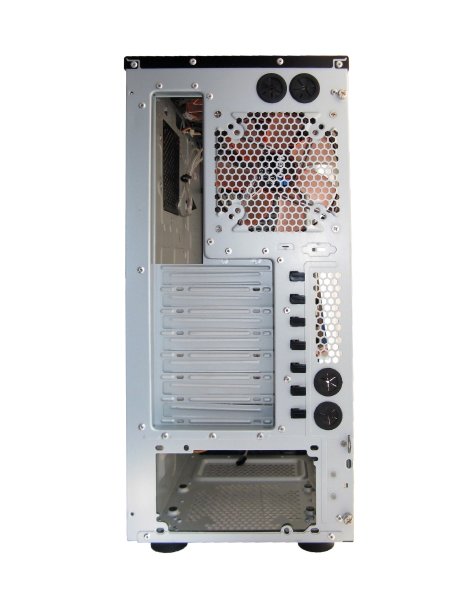

Si nota subito in alto la griglia della ventola di estrazione da 120mm di 1200 RPM. Più in basso seguono le aperture verso l'esterno degli slot di espansione e l'apertura dedicata all'alimentatore. Sono presenti, inoltre, quattro fori passatubo per il posizionamento esterno di un'eventuale impianto di raffreddamento a liquido.


AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 6

AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 7

AeroCool PGS BX-500 : ideale per configurazioni multi VGA 3. Visto da vicino - Esterno II: 8

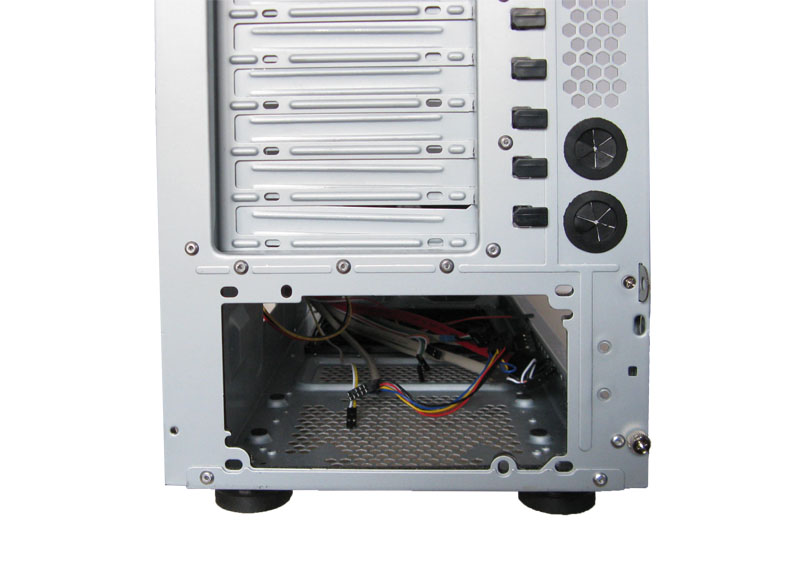

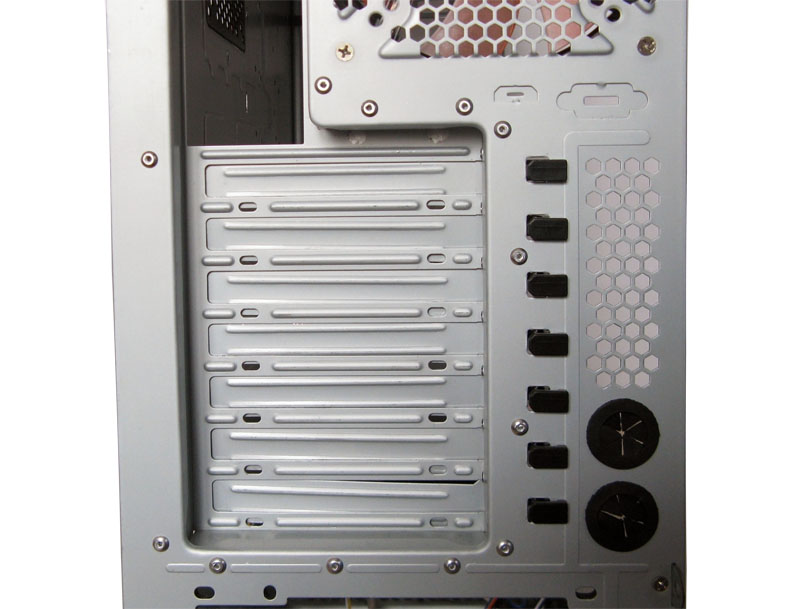

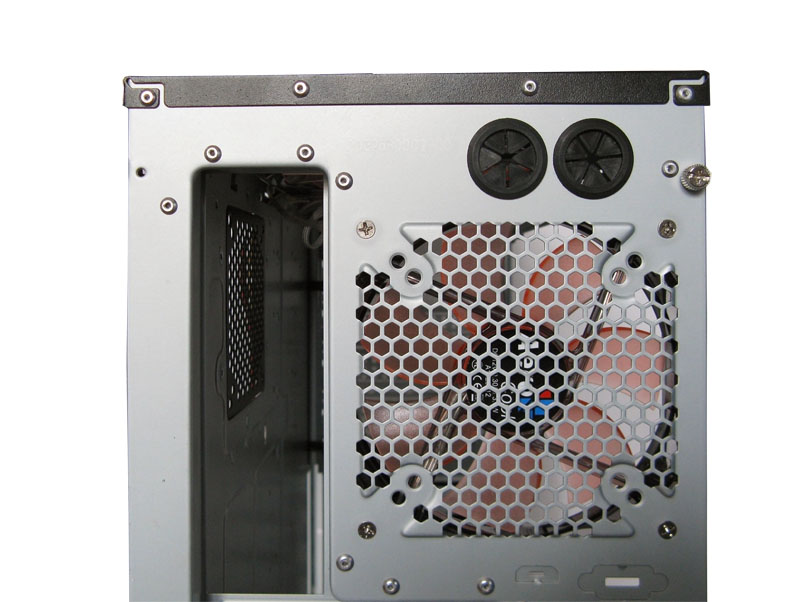

Il dettaglio della ventola da 120mm; le aperture verso l'esterno degli slot di espansione e dell'alimentatore.


Vista Inferiore:

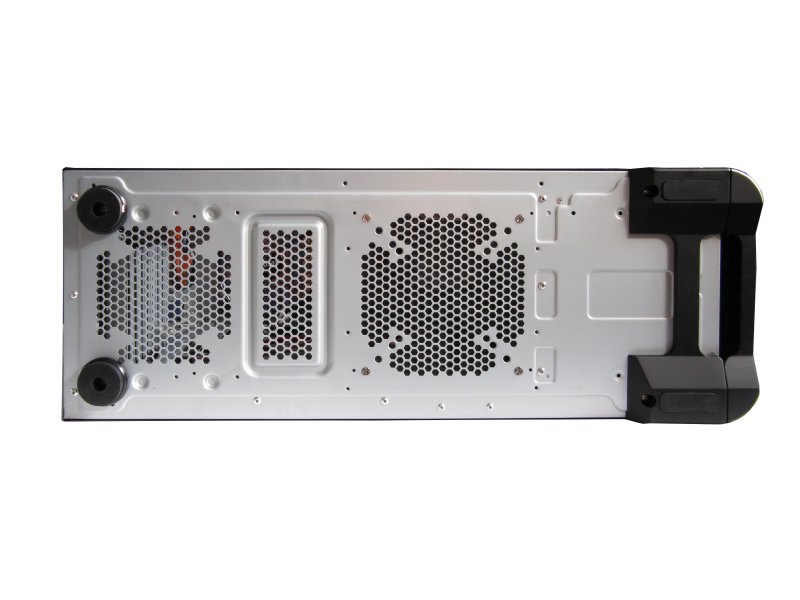

Nella parte inferiore del telaio troviamo i piedini antivibrazione e l'apertura per l'areazione della zona dell'alimentatore. Anche per questa parte del Case, Aerocool ha predisposto la possibilità di inserire una ventola opzionale oltre a quella dell'alimentatore.
