Mouse "Hades": proviamoci!

[Slater91]

Ciao a tutti!
Era da un po' di tempo che avevo in mente di personalizzare un mouse, visto che ho sempre utilizzato mouse molto anonimi e privi di qualunque tocco estetico. Dopo che il mouse wireless è ufficialmente defunto e il mouse a pallina mi ha stufato per i continui cigolii ad ogni movimento, è deciso. Si procede alla pittura e modifica (?) di un vecchio mouse PS/2 che, nonostante tutto, è supportato dalla mia scheda madre. Dunque mi butto nel mio primo "modding"!
Vi presento...

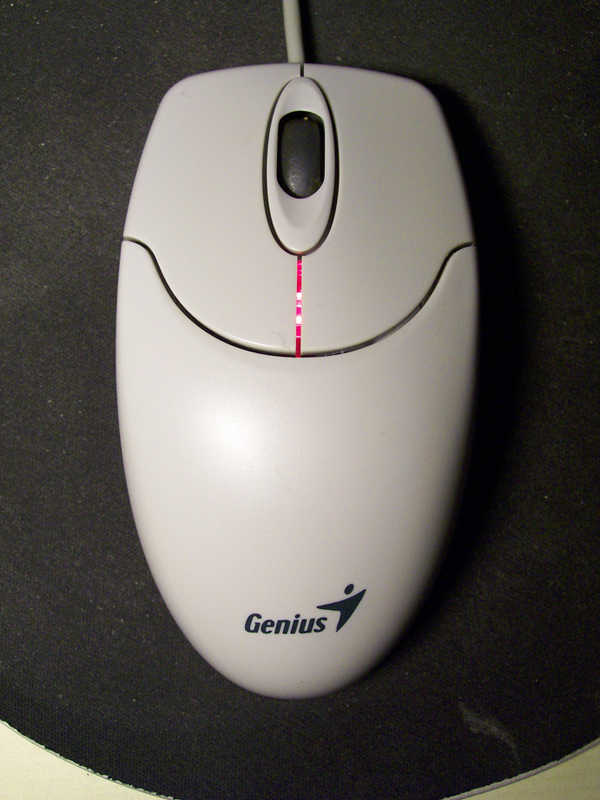

Questo è come si presentava il mouse inizialmente:


Totalmente anonimo e per nulla in tema con il mio HAF922, nero e rosso. Per fortuna il led all'interno è rosso, dunque non c'è bisogno (per ora) di toccare l'elettronica.
L'idea è di dipingere di nero il mouse e fare qualche modifica elettronica per aggiungere qualche "effetto speciale" à la CM Storm Sentinel. Nulla di incredibile insomma, ma è un primissimo passo nel mondo del modding.

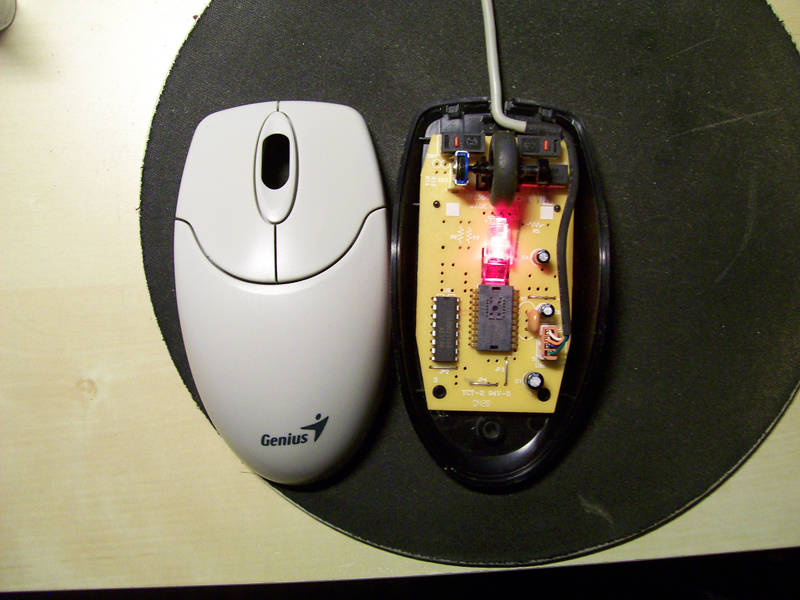

Procediamo! Aperto il mouse...


... si provvede a scartavetrare per bene tutte le superfici. Fatto ciò, si procede a coprire con abbonante primer il tutto e a lasciare a riposo:


Quegli sgorbi che potete ammirare sono i primi tentativi di scultura di Troll di Mordor, quando a 13 anni giocavo al Signore degli Anelli. Bei ricordi...

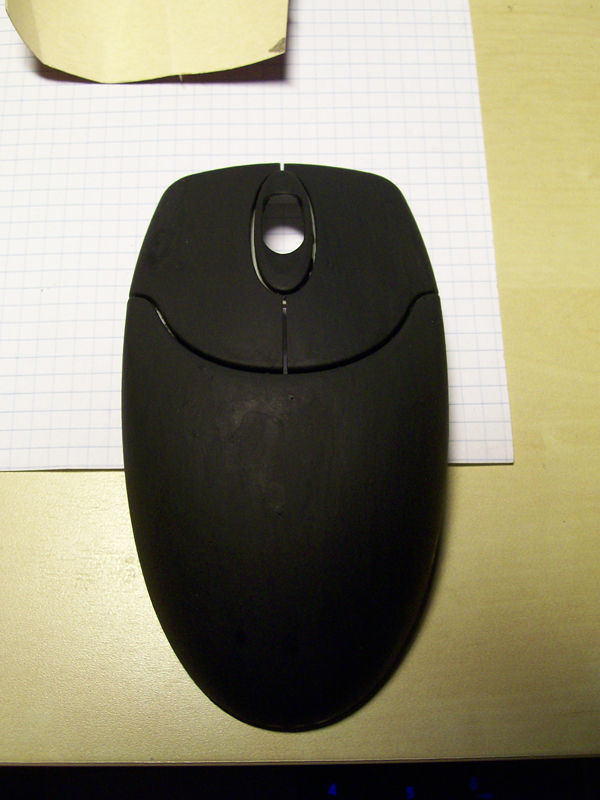

Nero!


Per il momento il mio "worklog" si ferma qui. Aggiornamenti appena progredisco, sperando di aver stuzzicato un po' la curiosità di voi che siete abituati a vedere lavori veramente eccezionali.
A presto!

EDIT: Dimenticavo! Il nome "Hades" è dovuto al fatto che il primo collegamento che ho fatto quando ho assemblato e poi acceso per la prima volta il pc è stato "ha un che di infernale"; da questo è scaturito il nome del pc "Hades" che si propaga ora anche al mouse.

[Zio Sp_Hummer]

ottimo .... seguo .. personalmente non mi piace moddare mouse perchè il grasso delle dita delle mani lo rovinerebbe quanto prima ... però mi piace vedere gli altri che lo fanno ... pertanto datti da fare !!

[Slater91]

ottimo .... seguo .. personalmente non mi piace moddare mouse perchè il grasso delle dita delle mani lo rovinerebbe quanto prima ... però mi piace vedere gli altri che lo fanno ... pertanto datti da fare !!

Penso che 5 o 6 mani di protettivo a mano, più un paio di protettivo per cancellate possa bastare... dovrebbe essere a prova di mitra

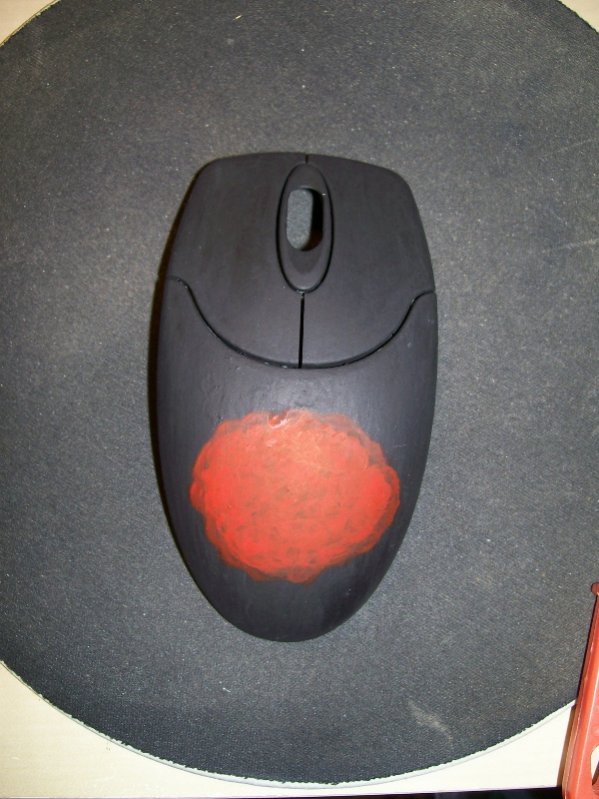

Aggiornamento! Dopo un breve stop causato da impegni di varia natura, ho proseguito la pittura così:


(La foto fa pena, ma oggi non riesco a fotografare decentemente. Tra l'altro non si notano per nulla le sfumature.)

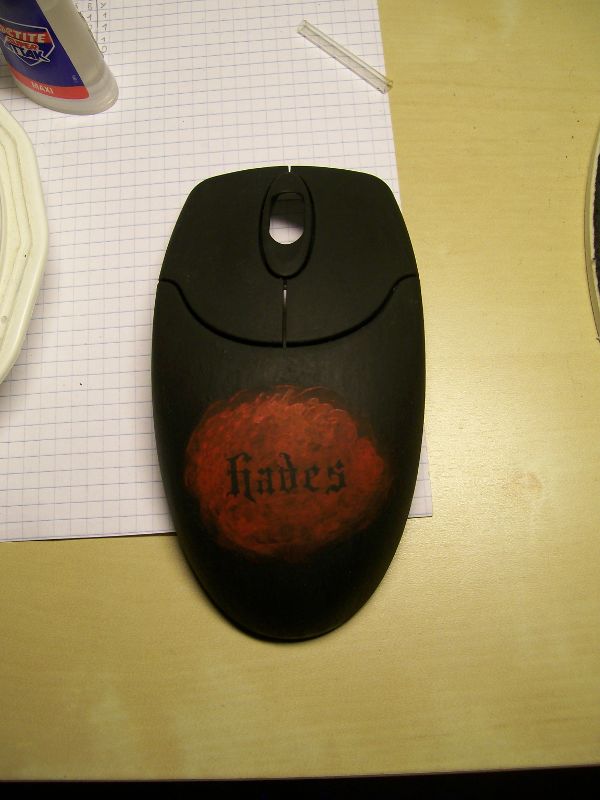

Ecco qua il logo in caratteri Blackletter:


L'idea è quella di dipingere prima il logo in nero e, successivamente, in bianco con dimensione più piccola (in maniera tale che il nero faccia da contorno).
Aggiornamento magro, i prossimi dovrebbero essere più consistenti.

[Zio Sp_Hummer]

su su ... siam curiosi ...

[CALMA INSOLITA]

Iscritto.

[Slater91]

Anche Calma che segue... mi sento onorato

Un piccolo update per cercare di stuzzicare la vostra curiosità...


Le lettere sono state scritte a manina con un pennello 10/0 ed acrilico nero; sono alte 1 cm nei punti più alti (perdonate il gioco di parole).
Prima di procedere alla scrittura è stata data una "lavatura" di nero sul rosso precedentemente dato per scurirlo e renderlo più opaco e "cattivo". Le lavature consistono in colore molto molto diluito, in un rapporto di 1:5 (colore:acqua) o più (1:7, 1:8) applicato su zone più o meno ampie. Questo permette di dare colore senza però avere l'effetto coprente: si conserva il colore originario scurendolo o dandogli riflessi nuovi. Un tipico esempio nel modellismo dei giochi da tavolo (i vari Warhammer, Signore degli Anelli, Confrontation ecc.) è l'utilizzo di lavature marroni/nere/rosa molto scuro per dare profondità ai volti: si dà il rosa, dunque si procede con la lavatura per dare le ombre senza sforzo (il colore infatti defluisce automaticamente nelle zone incavate e, dunque, in ombra).
Visto che non avevo scritto come era stato dato il rosso, lo dico qui: sono state date 4 mani di lavatura direttamente sul nero, ottenendo un effetto molto slavato e semi-trasparente; successivamente è stato applicato del rosso meno diluito (1:2 circa) a formare il rosso che ora forma il "corpo" della nube, e dunque sono state date le lumeggiature (ovvero, ho aggiunto le luci) nella parte alta.

Presto vedrete che s'illuminerà tutto di una luce nuova... Appena trovo un altro mouse!
Nel frattempo chiedo consiglio: l'idea iniziale era di andare a creare il contorno col nero e l'interno col bianco, ma a questo punto metto in dubbio l'utilizzo del bianco se non per contornare o per creare sottili linee interne alle zone più spesse delle lettere. Voi cosa consigliate?

[Zio Sp_Hummer]

la seconda ipotesi mi aggrada di più ...

[Slater91]

Ho preso un "Microsoft Wireless Notebook Optical Mouse 3000" sperando di riuscire ad utilizzarlo per un certo scopo, e invece me lo terrò come mouse wireless... Sono alla ricerca di una rotella del mouse trasparente, ma è un'impresa trovarne una. Credo me la fabbricherò da me.

[Zio Sp_Hummer]

idea interessante

[Slater91]

Non so quanti di voi abbiano notato che, di solito, le rotelline dei mouse fanno un certo rumore quando vengono fatte girare. Questa è una caratteristica spesso voluta dai fabbricanti per dare un ulteriore feedback all'utente. Personalmente ho sempre trovato questa cosa parecchio fastidiosa e senza alcuna utilità (anzi!), dunque mi sono ingegnato per trovare una soluzione.

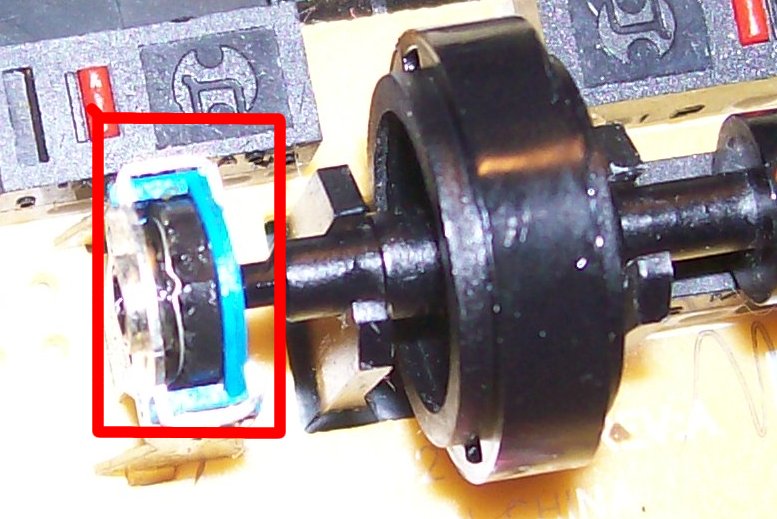

La risposta è qui:


La foto fa schifo, ma la mia compattina è quello che è (e io non sono decisamente un fotografo nato).
Si vede però quello che mi interessa mostrarvi: il "problema" risiede nel fatto che esiste una rotella dentata, collegata con l'asse della rotella che noi giriamo col dito, che va a "colpire" una piccola sporgenza nella lamina metallica posta a contatto con essa, producendo dunque il fastidioso suono.
Questa un'immagine che meglio chiarisce:

Come si può ben vedere, la lamina è incurvata verso la rotella dentata. La soluzione è quanto mai semplice: è sufficiente inserire la punta di un piccolo cacciavite a lama tra la rotella dentata e la lamina, e dunque fare forza verso quest'ultima senza eccedere. Personalmente ci ho messo 4-5 volte prima di ottenere un "silenziamento" apprezzabile. Sconsiglio di rendere la lamina totalmente liscia in quanto questo farebbe scorrere la rotella centrale senza resistenza alcuna.

È stato un piccolo update, ma spero che almeno questo possa risultare d'ispirazione per qualcuno
Ovviamente, ogni mouse è differente, ed esistono vari modi per ottenere la stessa cosa: leggevo, ad esempio, di alcuni mouse Logitech che montano delle piccole "ruote di plastica" (letteralmente da "plastic wheel") che producono il rumore. La cosa più semplice è smontare il mouse e vedere com'è fatto
