CM Staker - Daily Use PC + Home Server sotto lo stesso tetto

[betaxp86]

Era da un po' che stavo ponderando di modificare l'assetto del mio home server, ma tutte le soluzioni fin ad ora pensate non mi soddisfavano più tanto, vuoi per gli ingombri, vuoi per lo "spreco" di Hardware.
Dopo aver testato tante soluzioni Mini ITX, la soluzione mi si è mostrata però chiara: Perché non installare l'Home server dentro il Case del PC Daily?

PC Daily
Intel Core Due Quad QX9770 (3.2 Ghz Quad)
4 GB DDR3 OCZ
Foxconn Black OPS X48 (ATX)
ATI Radeon HD5770 1 GB
OCZ Agility 120 GB
Antec 750W

Home Server
AMD Athlon II X2 250 (2.8 Ghz Dual)
1 GB DDR3 KingSton HyperX
Sapphire Pure MINI 785G (MINI ITX)
2 * 1 TB WD Caviar Green 7.2 rpm RAID 1
1 * 1.5 TB WD Caviar Green 7.2 rpm
1 * 500 GB Seagate 7.2 rpm (non collegato)
BackPlane 5 HD SATA HotSwap ICY DOCK
OEM 430W

Uno dei bay del backplane è collegato al PC Daily, così se voglio spostare velocemente dati da un sistema all'altro basta cambiare la posizione di uno degli HD del server.
L'SSD è l'unico disco in uso sul PC Daily, massima velocità e silenzio.

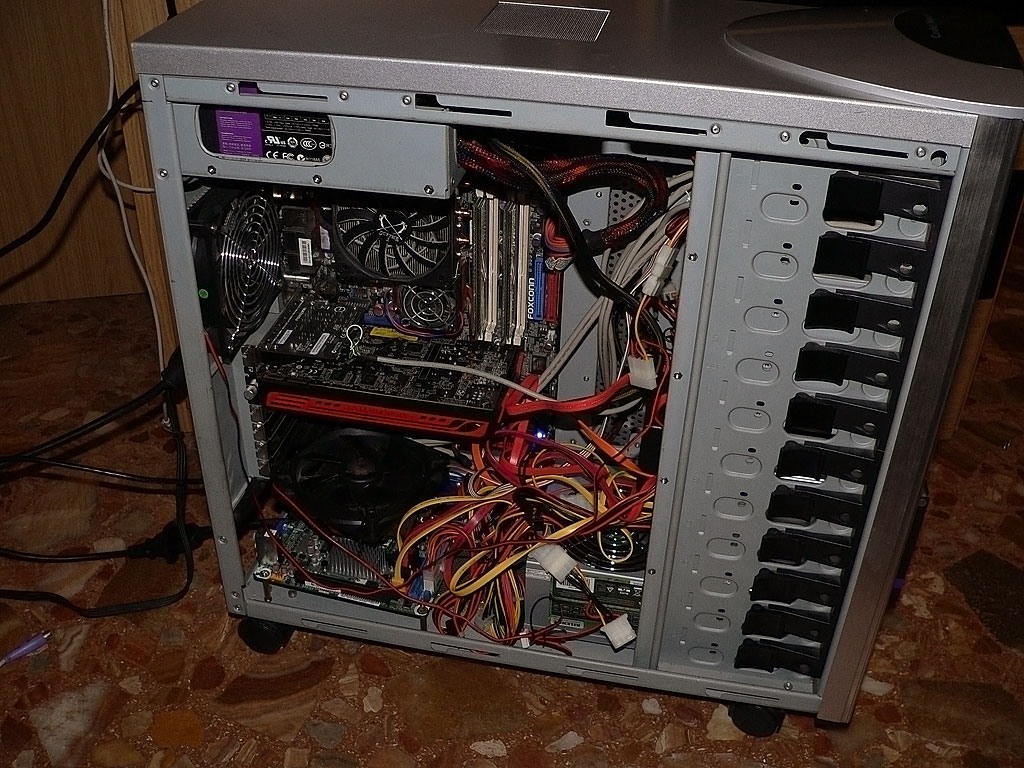

Sistema con tutto l'HW installato... la quantità di cavi è dettata dalla presenza di due alimentatori e dalla quantità di HD. L'alimentatore è posto al centro del case, la posizione arretrata nell'apposito alloggiamento sarebbe stata ideale, ma non potevo mettere la scheda madre in una posizione consona.

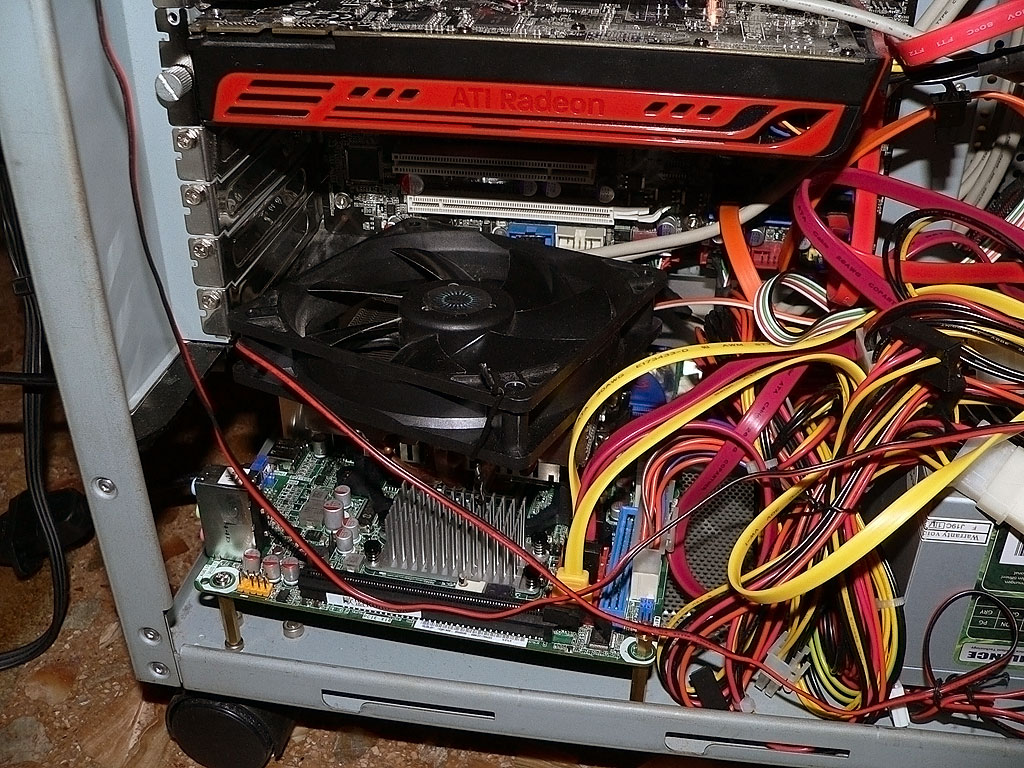

La scheda madre è installata sui piedini in ottone in dotazione con la BlackOPS, fissata con una singola vite ad uno dei supporti dello Staker dedicati ai piedini fissi (uso le ruote normalmente dato il peso...)
Il raffreddamento è garantito da una singola ventola 12x12 @ 12v che raffredda l'intera scheda madre. @5 non era sufficientemente potente per raffreddare (con il PC daily attivo) il sistema in modo stabile purtroppo

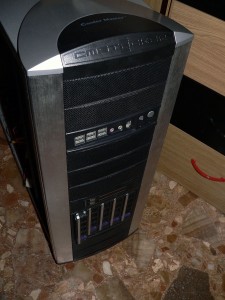

Ecco il frontale, l'accensione del Home Server avviene con il pulsante di reset del case e le prime due porte USB sulla sinistra sono dedicate allo stesso. L'ultimo bay del backplane è posto in posizione di riposo nella foto, ed è quello collegato alla scheda madre principale. Poco sono sono visibili gli alloggiamenti dove ho riposto l'SSD di OCZ.
Nessuna unità ottica

I due PC sono collegati con lo Switch Gigabyte esterno, in media trasferisco dati a 80 Mb/sec (Windows 7 - Windows Server 2008 R2), le nuove condivisioni SMB lavorano alla grande

[italian soldier]

Mi piace questo 2 in 1!

Andre ma non riuscivi a fare un supporto in plexy e a mettere la mobo dell'hs in verticale nella parte anteriore del case?

[betaxp86]

potevo metterla davanti in verticale, ma avrebbe occupato un numero maggiore di slot e anche se il case è grande... alla fine se ci vuoi mettere 1 backplane da 5, uno da 2 da 2.5, una ventola 12x12, un pannello frontale... Non sai più dove incastrare la roba

[TheMic]

ma che ficata! ma a temperature come siamo messi dentro quel case?

[italian soldier]

Il fatto è sempre quello, quel case è uno dei case più versatili mai costruiti, ha 7 vite!

[betaxp86]

ha veramente 7 vite, non ricordo neanche quanti anni fa l'ho comprato, ma si è sempre dimostrato di una versatilità inimmaginabile!
Ho aggiunto un HD da 120 da 2.5" al PC Daily così faccio un po' di cache dei dati più utilizzati, senza intaccare la capacità del SSD e senza dover accendere tutta la baracca
Le temperature del PC principale sono invariate e quando uso solo lui il sistema è una tomba.
Le temperature del Server sono basse, la CPU e il Chipset non superano i 40 gradi, la 12x12 sopra fa il suo sporco lavoro.
Purtroppo la ventola del backplane è molto vecchia devo sostituirla ma devo modificare il cestello hotswap che la ospita. Quella dell'alimentatore è rumorosa pure lei, devo vedere se cambiarlo con uno nuovo ad alta efficienza o modificare questo.

Nel frattempo ho rimesso su l'HTPC dentro un CM Elite, Zotac H55-ITX, Pentium G6950 con grafica Intel integrata, Sintonizzatore TV montato dentro lo chassis sotto l'alimentatore fissato con del potente biadesivo

[Hiwa]

Miticoooooo Stacker dopo 5 anni ancora è uno dei migliori

[giampa]

hai guadagnato un po' di preziosissimo spazio in quella stanza ...

[herrmax]

cercavo un case robusto , spazioso,non troppo spaziale esteticamente ed ho comprato questo l'anno scorso.
alcuni giorni fa' ho deciso di fare alcune modifiche per renderlo piu' silenzioso ed ecco qui il mio light modding:

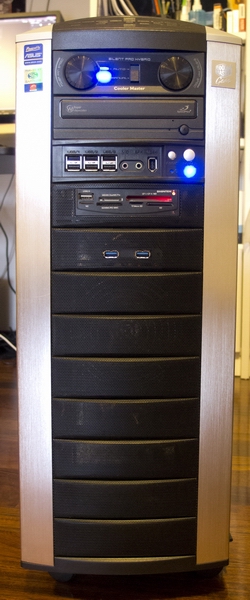

prima

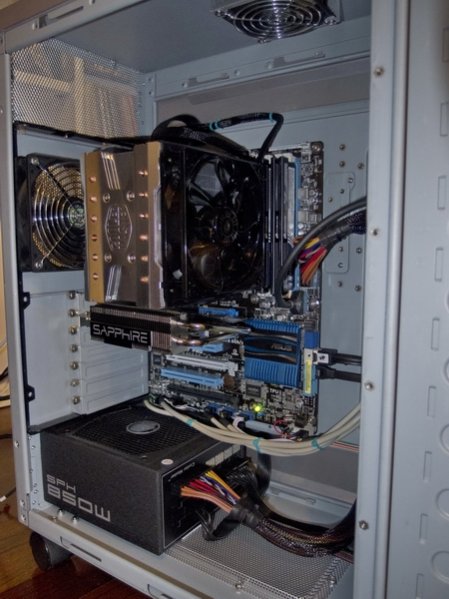

le modifiche


ho rimosso il supporto dell'alimentatore in alto e chiuso con retina metallica con rivetti


le usb 3 le ho inserite sul frontalino forando limando fino a che le linguette delle prese non hanno fatto click poi colla a caldo



ora e' piu' silenzioso del mio notebook

[Zio Sp_Hummer]

uh .. sai che non ho capito che hai fatto ?? hai cambiato il dissi al procio ??
