...chi non muore...

[Plokko]

...lo sò che oramai mi davate per disperso o defunto ma dato l'ultimo upgrade verso AMD 8350 volevo riaggiornare l'impianto a liquido (anche perchè l'i7 ad aria girava bene ma l'fx8350 è una turbina jet!) per il passaggio al nuovo socket e intanto volevo upgradare e sistemare qualcosina.

Come primo upgrade volevo cambiare la mia, seppur fidata e già più che potente, pompa.
La nuova pompa che voglio testare è una 12v con 760lph e 9.7mt di prevalenza (11 PSI); diciamo che ho scelto la meno potente (dico seriamente... )

Per il waterblock pensavo a un Alphacool NexXxos XP3 come un ottimo compromesso tra prestazioni e portata;



per raffreddare la Gigabyte 7950 invece il caro vecchio fuzion gfx dovrebbe bastare anche se stò pensando se tenerla ad aria visto che dovrei prendere dei dissipatori per le GDDR altrimenti (non dovrebbe essere presente il classico dissipatore monoblocco per ram e mosfet ma potrei sbagliarmi non avendola ancora smontata)



Una cosa su cui sicuramente vorrei fare un buon upgrade invece sono i connettori:

volevo prendere un qualcosa di stabile e sicuro e per quello avevo puntato l'occhio sui pneumatici visto che sono anche disponibili con varie angolazioni anche a 45° che non dovrebbero strozzare ma offrire un pò più di libertà e meno sforzo meccanico dovuto ai tubi che premono per le curve.

Ovviamente tali connettori le accoppierei a del tubo PUR 10/8 che, da com'è descritto, dovrebbe essere abbastanza flessibile nonostante sia rigido per sua caratteristica.



Ho anche intenzione di usare due passaparete per facilitare e rendere più pulito il passaggio tubi.



I tubi attuali sono da 19/13:
dovrò quindi mettere un riduttore anche perchè la pompa supporta nativamente i 19/13;
la strozzatura introdotta passando da 13 a 10 penso sia quasi nulla ma un tubo più piccolo può offirire un attimo più di libertà nella curvatura e facilità di montaggio e manutenzione.


Ovviamente come radiatore ci sarà il mio "piccino" (da 600x470x35mm);
stò pensando se comprare un 4 ventole da 220mm (coprono solo una minima parte del radiatore ma tanto funziona perfettamente anche come radiatore passivo! ) visto che ho avuto problemi a contentenere la megaturbina da 700mm visto che coi suoi 150w farebbe fondere qualsiasi controller ventola;
è pure riuscita a fondere (letteralmente! ) un controller che avevo fatto con due power mosfet da 80w in cascata (160w in totale) con una singola svampata!


Che ne pensate? ( soprattutto sulla scelta raccordi)
faccio un buon aggiornamento?

[Rais]

Piu di qualquno sta iniziando a valutare di mettere quanti meno raccordi (angolari soprattutto), e le perdite di carico in via teorica dovrebbero ridursi.

Questo ti consente di arrivare con la più pressione sui wb.

Questo è quanto ti posso dire da chimico, poi l'atto pratico dipende dalla configurazione in particolare

[Plokko]

Piu di qualquno sta iniziando a valutare di mettere quanti meno raccordi (angolari soprattutto), e le perdite di carico in via teorica dovrebbero ridursi.

Questo ti consente di arrivare con la più pressione sui wb.

Questo è quanto ti posso dire da chimico, poi l'atto pratico dipende dalla configurazione in particolare

...infatti non ne metterò; stavo valutando solo i raccordi a 45° che ho messo in foto visto che al contrario dei 90° non fanno una curva netta ma agevolano la curvatura che dovrebbe già fare il tubo.
La mia configurazione è infatti abbastanza "particolare"; l'unica cosa è il tipo di raccordo:
per ora ho sempre usato il portatubo da 13/19 ma volevo valutare altre soluzioni di raccordo se più sicure dalle perdite o sganci involontari.

La verità è che sono stato sempre lontano dai pneumatici perchè non mi ispiravano ma riguardandoli forse qualche punto a loro favore ce l'hanno...

L'altro dubbio è la pompa visto che non è stata fatta per watercooling ma è frutto di una mia spinta ricerca tra tutte le tipologia di pompe:
su carta è più che qualificata per essere al top delle performance in un impianto; l'unico modo sarà provarla in pratica.

[italian soldier]

OMG ho già paura ... ciao disperazione, tutto bene?

[Plokko]

OMG ho già paura ... ciao disperazione, tutto bene?

...si sopravvive;
per il resto mi sono ripromesso di fare un lavoro "meno grezzo" questa volta; ovviamente cercherò, non prometto nulla! (sapete che non guardo troppo all'estetica e rifiniture)

Di sicuro sarà ovviamente sovradimensionato come sempre ma sapete come sono i miei sistemi!

Ma a parte le riconciliazioni riusciamo a rispondere non OT?

Questi raccordini pneumatici sono promettenti ma ho paura che il tubo PUR non sia all'altezza visto la possibile difficoltà di curvatura o che offrano comunque una sicurezza simile o inferiore ai "tradizionali" raccordi portatubo o a pressione;
nessuna opinione in merito?!?

P.S.: ovviamente le stò valutando perchè sono scontati e costano uguale o meno rispetto gli altri tipi!

[Plokko]

...come al solito non potevo fare le cose semplici quindi, nemmeno finito di testare la nuova arrivata, eccovi una nuova e interessante aggiunta:

Ovviamente si capisce subito che è il blocco del raffreddamento a liquido di un g5, con due belle laing (customizzate obvius).
Dovrò sicuramente fare un esorcismo data la casa produttrice ma le due laing sembrano interessanti (spero basti bruciare una mela morsicata con un infuso di termite e napalm in una notte di luna piena abilitando e disabilitando ripetutamente il wifi su un dispositivo android)

Ecco la "famigliola" al completo:

Quella in mezzo ovviamente è la mia fidata pompa da lavatrice custom, quella sotto è la nuova arrivata che ha già dimostrato più che ottime performance anche se la silenziosità per ora non è alla pari della precedente.

Smontata tutta la ferraglia sono riuscito a recuperare due bei dissipatorini con heatpipe

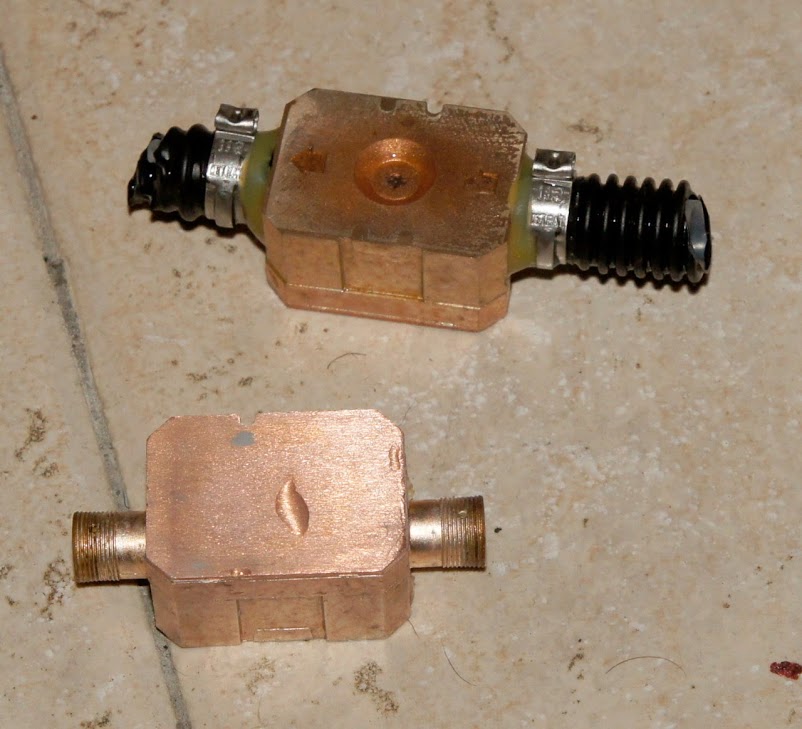

Due mini waterblock


...e ovviamente le due laing:

Le due pompe però (correggetemi se sbaglio visto che non ne ho mai avute di questo tipo) non sembrano affatto delle laing "classiche":
come vedete dalla foto sopra nella parte inferiore è presente una membrana spinta da 4 molle che sembra sia anch'essa in qualche modo a contatto con il liquido anche se non mi spiego il perchè.

Per le laing recuperate ovviamente le devo ancora testare, devo anche trovare il pinout corretto visto che non sono ancora riuscito ad accedere al PCB.
Per la nuova arrivata ovviamente sembra l'alternativa più prestante ma vorrei fare un confronto con tutte e 3 le soluzioni (laing in serie VS pompa lavatrice VS lvm) per vedere la più prestante ma non essendo tutte sommergibili dovrò ingeniarmi un attimino per riuscire a fare un buon test.

[Daniel Twister Bolognesi]

le laing ti assicuro che non sono assolutamente delle standard! dalla conformazione sembrano ottimizzate per ottimizzare l'aspirazione in presenza di aria!

[Plokko]

...cercando un pò in giro ho scoperto che il diaframma sotto la base è un compensatore di volume che serve, essendo stato progettato in un sistema chiuso, a compensare le differenze di volume del liquido quindi, stando a ciò, è praticamente inutile.
forse sarà meglio che lo sigilli prima di riassemblarla così da essere sicuri di non avere perdite.

L'unica domanda ora sarebbe se posso cambiare il top con uno standard laing visto che gli stock fanno abbastanza schifo...

ovviamente ci sarà anche da vedere lo showdown delle pompe sia come performance che come rumore...

[Plokko]

Aggiornamenti!

sono riuscito ad aprire del tutto le laing del g5 facendo DELICATAMENTE pressione sotto il cavo:
come si vede pure gli interni sono stati ridisegnati, il cablaggio ad esempio è differente avendo il GND sull'estrema destra (guardando dall'alto,sinistra in figura) e il VCC proprio a fianco oltre al compensatore di volume.

A quanto pare il compensatore di volume è incorporato nel rotore, proprio in mezzo come qui si può vedere (l'oring serve proprio per sigillarlo con la parte inferiore)

Ed ecco il buchino nel rotore che finora non ero riuscito a trovare


Comunque la buona notizia è che entrambe funzionano:
le ho fatte girare a vuoto per qualche secondo (poco più di 1-2s altrimenti a vuoto si surriscalderebbero ovviamente) e girano entrambe!


PPS: ovviamente scusate per la qualità delle foto finora, ho dedicato l'illuminazione ad altro e sinceramente non ho nemmeno voglia di fare per bene le foto!

[Plokko]

Ok ora ho un piccolo dubbio:
per sicurezza vorrei sigillare il compensatore di volume visto che potrebbe perdere se soggetto a troppa pressione (e si parla di un radiatore ed impianto ENORME, ho paure poi che i tappi facciano pressione in chiusura anche se stò progettando di sostituirli)


Ho identificato 3 punti dove posso eseguire il serraggio:

1) Sigillare l'ingresso nella parte interna
Penso di scartarla come soluzione già in principio visto che potrebbe dare fastidio sia al rotore che alle parti interne nell'asse di rotazione

2) Sigillare la parte interna della pompa
Sigillando la parte inferiore è sicuramente una soluzione meno intrusiva della 1° ma al rondella inferiore deve poter muoversi liberamente o posso metterla sotto sigillante?!?


3) Sigillare tutta la base con una placca
Sigillando la base con una placca (placca in GIALLO, sigillante in ROSSO) eviterei totalmente di influenzare il rotore, ovviamente sarebbe leggermente meno facile come soluzione.


Quale dite siano fattibili di soluzioni?
Posso andare a mettere del sigillante sul rotore?

P.S.: ovviamente nel mentre stò progettando di aggiornare anche il resto dell'impianto e ho già trovato qualche OTTIMA soluzione, devo aspettare che tutto riapra a settembre ovviamente.
