Evga 660 signature 2 dubbi alimentazione

Visualizzazione dei risultati da 1 a 5 su 5
  1. #1
    nibble
    Registrato
    May 2011
    Messaggi
    92

    Predefinito Evga 660 signature 2 dubbi alimentazione

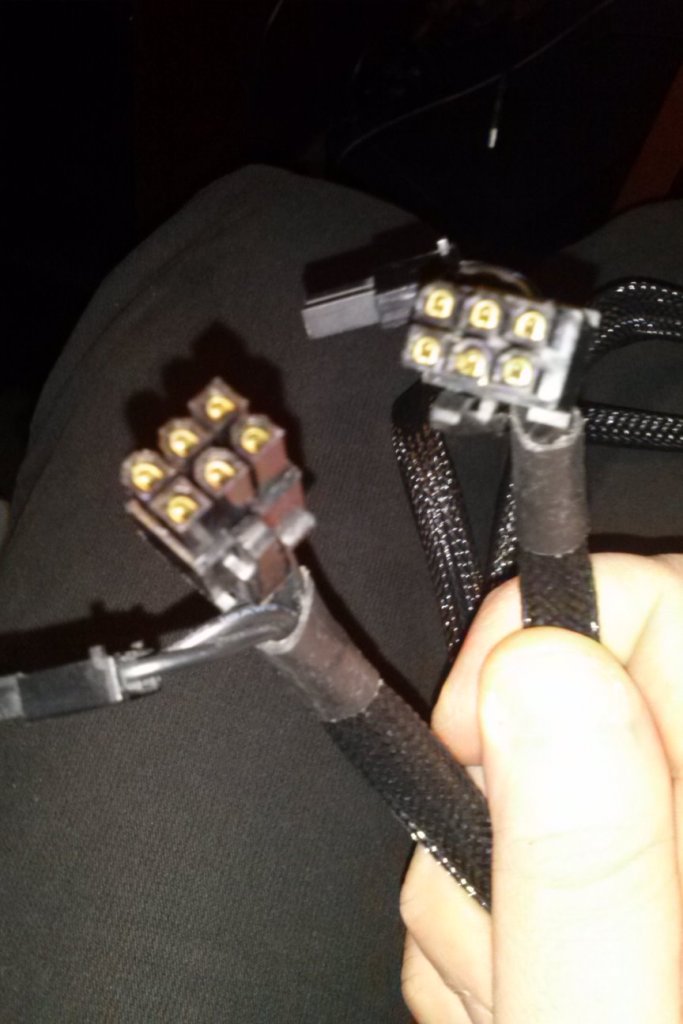

    Salve ragazzi ho acquistato qualche giorno fa come da titolo una evga 660, adesso stavo provando a installare la scheda ma il cavo della evga (prime 2 foto in alto) è differente rispetto a quello che utilizzavo per le vecchie gtx 2x460 che erano alimentate da 2x6pin pcie(foto restanti).

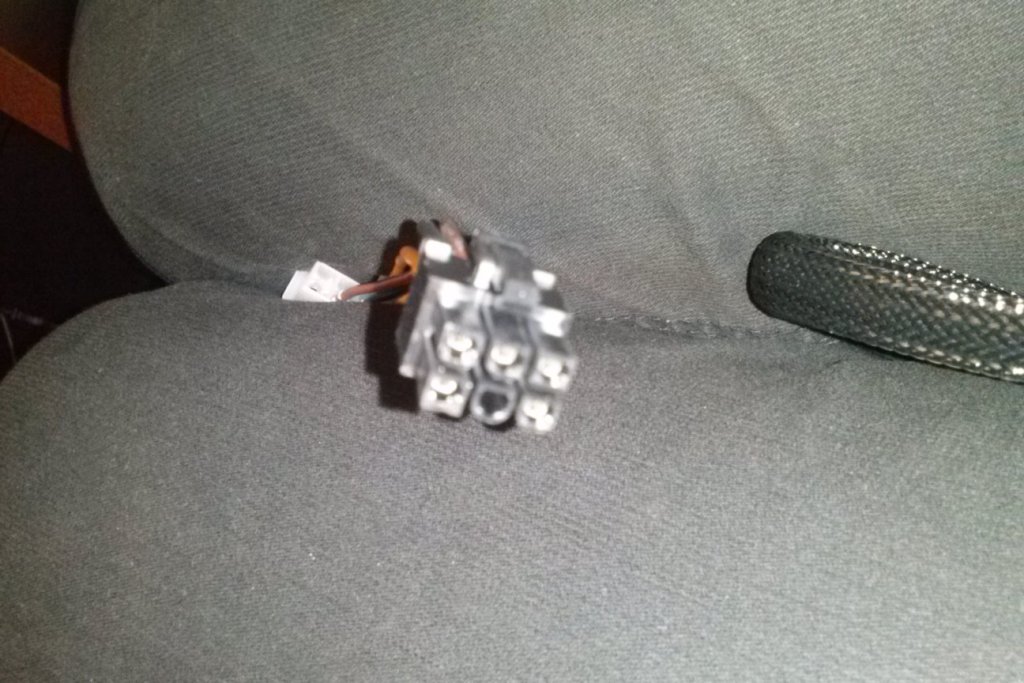

    Volevo fare la stessa cosa con la 660 collegando 1xpcie lasciando libero l'altro ma ho notato che in quello dato con la 660 ci sono effettivamente 5 pin quello in alto al centro è vuoto.
    Le domande sono:
    Come si chiama il cavo a 6 pin della evga con 5 pin effettivi, ossia vado in un qualsiasi negozio e ordino un 6 pin pcie standard?
    Se utilizzo i cavi della corsair che utilizzavo prima rischio di bruciare la scheda?

    Spero di essermi spiegato e aiutato con le foto
    Icone allegate Icone allegate Evga 660 signature 2 dubbi alimentazione-cam00430.jpg   Evga 660 signature 2 dubbi alimentazione-cam00431.jpg   Evga 660 signature 2 dubbi alimentazione-cam00432.jpg   Evga 660 signature 2 dubbi alimentazione-cam00433.jpg   Evga 660 signature 2 dubbi alimentazione-cam00434.jpg

    Evga 660 signature 2 dubbi alimentazione-cam00435.jpg   Evga 660 signature 2 dubbi alimentazione-cam00436.jpg

  2. #2
    Super Moderatore L'avatar di frakka
    Registrato
    May 2001
    Località
    Casalecchio di Reno (Bo)
    Età
    40
    Messaggi
    23,006
    configurazione

    Predefinito

    I connettori sono fatti apposta. Come vedi, il contorno in plastica di ogni pin è sagomato: Se non sono compatibili non entrano.

    Non dovrebbero esserci problemi. Usa uno dei due cavi a 6pin del Corsair e dovresti essere a posto.

    Questa è la storia di 4 persone chiamate Ognuno, Qualcuno, Ciascuno e Nessuno. C'era un lavoro importante da fare e Ognuno era sicuro che Qualcuno lo avrebbe fatto. Ciascuno poteva farlo, ma Nessuno lo fece, Qualcuno si arrabbiò perché era il lavoro di Ognuno. Ognuno pensò che Ciascuno potesse farlo, ma Ognuno capì che Nessuno l'avrebbe fatto. Finì che Ognuno incolpò Qualcuno perché Nessuno fece ciò che Ciascuno avrebbe potuto fare.

  3. #3
    nibble
    Registrato
    May 2011
    Messaggi
    92

    Predefinito

    Originariamente inviato da frakka
    I connettori sono fatti apposta. Come vedi, il contorno in plastica di ogni pin è sagomato: Se non sono compatibili non entrano.

    Non dovrebbero esserci problemi. Usa uno dei due cavi a 6pin del Corsair e dovresti essere a posto.
    Proverò allora così, grazie mille

  4. #4
    ●⁞◌ Ȏrȉzzȏntέ Ðέglȋ ȨvέntȊ ◌⁞●
    Registrato
    Aug 2008
    Località
    Palermo
    Messaggi
    2,952

    Predefinito

    si, vai pure tranquillo

    Un cavo PCI-E 6-poli è formato da sei conduttori su due linee:

    3 x +12V (gialli, sul lato inferiore del connettore)
    3 x massa (neri, su quello superiore, cioè il lato dove è posizionato il sistema di blocco)

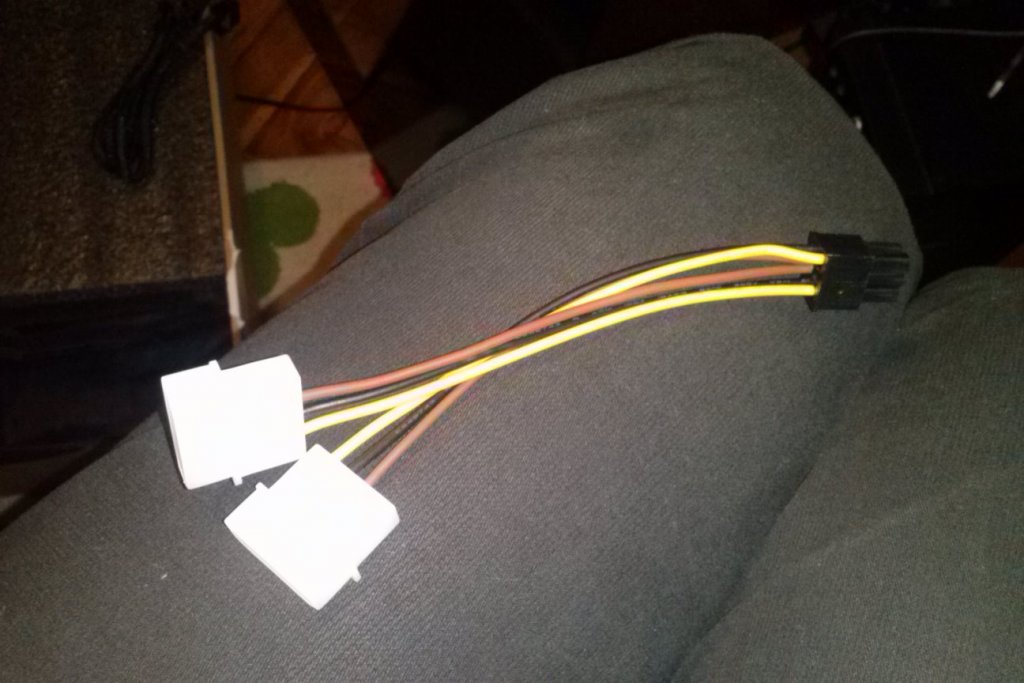

    E' quindi assolutamente normale che in uno sdoppiatore 2 x Molex -> 1 x PCI-E 6-poli, possa mancare uno dei tre conduttori +12V.

    In uno sdoppiatore del genere, infatti, dal lato alimentatore può essere utilizzato un solo segnale +12V per ogni singolo Molex (colore giallo), mentre sono invece presenti 4 masse, due per ogni molex (che diventano i cavi di colore nero e marrone nello sdoppiatore EVGA in tuo possesso).

    Per quanto riguarda le 4 masse (importantissime in un connettore PCI-E) due restano sostanzialmente singole e le altre due vengono accoppiate a formare il terzo filo aggiuntivo.

    Per la +12V, invece, risulterebbe pressoché inutile creare elettricamente questo terzo conduttore (quello mancante sul lato inferiore al centro del connettore) in quanto sarebbe pur sempre ricavato, a monte, dal loro reciproco accoppiamento. Un tale sistema non porterebbe a produrre nessun beneficio nell'erogazione di corrente lato alimentatore dal quale partono, comunque, pur sempre solo due conduttori.


  5. #5
    nibble
    Registrato
    May 2011
    Messaggi
    92

    Predefinito

    Originariamente inviato da Totocellux
    si, vai pure tranquillo

    Un cavo PCI-E 6-poli è formato da sei conduttori su due linee:

    3 x +12V (gialli, sul lato inferiore del connettore)
    3 x massa (neri, su quello superiore, cioè il lato dove è posizionato il sistema di blocco)

    E' quindi assolutamente normale che in uno sdoppiatore 2 x Molex -> 1 x PCI-E 6-poli, possa mancare uno dei tre conduttori +12V.

    In uno sdoppiatore del genere, infatti, dal lato alimentatore può essere utilizzato un solo segnale +12V per ogni singolo Molex (colore giallo), mentre sono invece presenti 4 masse, due per ogni molex (che diventano i cavi di colore nero e marrone nello sdoppiatore EVGA in tuo possesso).

    Per quanto riguarda le 4 masse (importantissime in un connettore PCI-E) due restano sostanzialmente singole e le altre due vengono accoppiate a formare il terzo filo aggiuntivo.

    Per la +12V, invece, risulterebbe pressoché inutile creare elettricamente questo terzo conduttore (quello mancante sul lato inferiore al centro del connettore) in quanto sarebbe pur sempre ricavato, a monte, dal loro reciproco accoppiamento. Un tale sistema non porterebbe a produrre nessun beneficio nell'erogazione di corrente lato alimentatore dal quale partono, comunque, pur sempre solo due conduttori.

    Grazie ragazzi tutto ok non ho bruciato niente
