L’introduzione del socket 1155 da parte di Intel è stata più travagliata del previsto, caratterizzata dall’indisponibilità per alcuni mesi delle CPU della serie K (con moltiplicatore sbloccato) e dall’ormai famoso bug che affliggeva il controller dei dischi.

Il problema sopracitato coinvolgeva tutti i Platform Controller HUB P67 e HM67 in versione B2, causando, dopo un periodo variabile di tempo, il malfunzionamento delle porte SATA 2.

Intel ha isolato il problema già nei primi mesi dell’anno, tuttavia i chipset aggiornati sono stati consegnati solo in seguito ai produttori di schede madri, che hanno dovuto effettuare una vasta e macchinosa operazione di richiamo dei prodotti già venduti.

Il PCH P67 è un prodotto indirizzato alla fascia alta del mercato e, pur condividendo gran parte dell’architettura con l’H67, non supporta la GPU integrata nelle CPU Sandy Bridge, limitando, di fatto, le funzionalità complessive della piattaforma.

Per colmare questa mancanza, Intel ha lanciato il PCH Z68 che, in buona sostanza, è un ibrido tra P67 e H67, supportando tutte le funzionalità di overclock del primo e le funzionalità grafiche del secondo.

I produttori di schede madri hanno annunciato una lineup completa di prodotti basati su Z68, dalle schede di fascia entrylevel a quelle top di gamma, coprendo di fatto tutto il mercato con un solo chipset.

Le soluzioni H67 resteranno comunque in commercio perché generalmente più economiche.

Le novità di Z68 difficilmente spingeranno chi ha già acquistato un P67 alla migrazione, tuttavia i nuovi sistemi saranno indirizzati sul nuovo PCH.

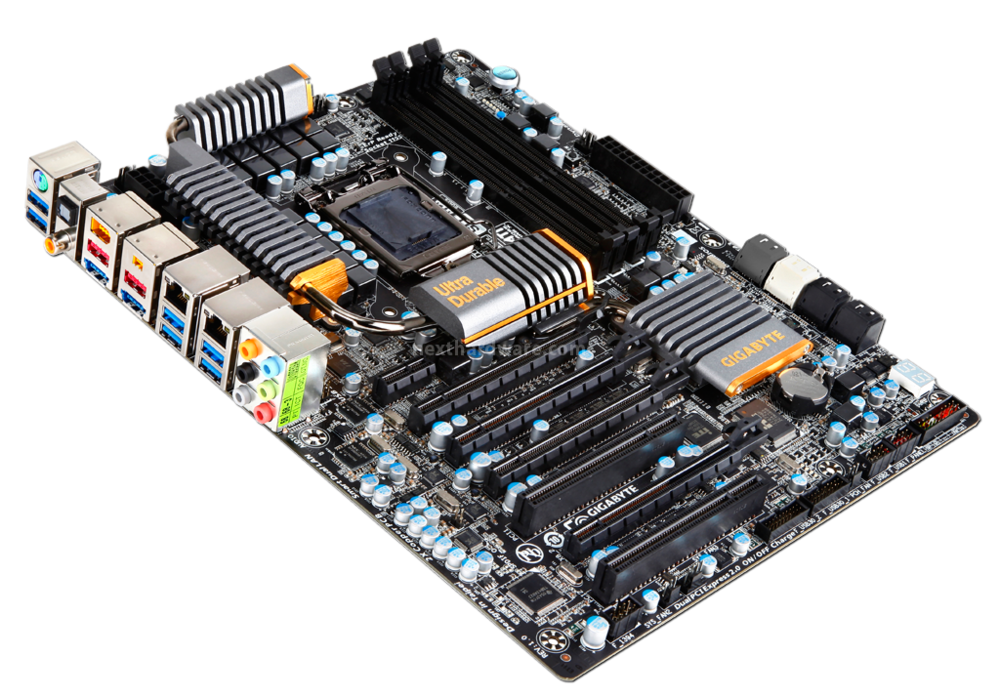

In questa recensione analizzeremo la Gigabyte GA-Z68X-UD7-B3, la scheda madre TOP di gamma del produttore taiwanese, equipaggiata con PCH Intel Z68, bridge NVIDIA NF200 e numerosi controller aggiunti per le periferiche SATA 3 e USB 3.0.

Di seguito, le principali caratteristiche del prodotto.

Specifiche Tecniche

Processore	Support for Intel Core i7 processors/Intel Core i5 processors/ Intel Core i3 processors/Intel Pentium processors/Intel Celeron processors in the LGA1155 package
Chipset	Intel Z68 Express Chipset
Memoria	4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory Dual channel memory architecture Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules
Audio	Support for S/PDIF Out 2/4/5.1/7.1-channel Support for Dolby Home Theater Realtek ALC889 codec High Definition Audio
LAN	2 x RTL8111E (10/100/1000 Mbit) Support for Smart Dual LAN Support for Teaming
Slot di Espansione	2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2) 2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2) 1 x PCI Express x1 slot 2 x PCI
Multi Graphics Technology	Support for 2-Way/3-Way ATI CrossFireX/NVIDIA SLI technology
Storage Interface	Chipset: 4 x SATA 3Gb/s connectors (SATA2_2~SATA2_5) supporting up to 4 SATA 3Gb/s devices 2 x SATA 6Gb/s connectors (SATA3_0, SATA3_1) supporting up to 2 SATA 6Gb/s devices Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10 2 x Marvell 88SE9128 chips: 2 x eSATA 6Gb/s connectors (eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices Support for SATA RAID 0 and RAID 1 2 x SATA 6Gb/s connectors (GSATA3_6, GSATA3_7) supporting up to 2 SATA 6Gb/s devices
USB	Chipset: Up to 8 USB 2.0/1.1 ports (4 on the back panel, including 2 eSATA/USB Combo, 4 via the USB brackets connected to the internal USB headers) 2 x Renesas D720200 chips and 2 x VLI VL810 hubs: Up to 10 USB 3.0/2.0 ports (6 on the back panel, 4 via the USB brackets connected to the internal USB headers)
IEEE 1394	T.I. TSB43AB23 chip: Up to 3 IEEE 1394a ports (2 on the back panel, 1 via the IEEE 1394a bracket connected to the internal IEEE 1394a header)
BIOS	2 x 32 Mbit flash Use of licensed AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Supports DualBIOS
Fattore di Forma	ATX, 305mm x 244mm

[KanGaXx]

bellissima review Andrea. la mobo è spettacolare, quando è uscita la prima UD7 P67 non aveva concorrenti ma, anche ora che ci sono altri grossi calibri, rimane una delle migliori.

[Gwynnbleid]

Grazie della review!

Avevo addocchiato il modello inferiore, la UD4-B3, per un futuro acquisto. Mi hai convinto nell'acquisto

[Daniele]

Gran bella scheda non c'è che dire, con il chip NF200 dovrebbe gestire abbastanza bene anche lo Sli, la sezione di alimentazione e gli accessori sono decisamente al top, una mobo da 10 e lode!
Mi lascia un pò straniato il bios :lool, devo fare l'abitudine a questi bios EFi
Trovo interessante la funzionalità smart dual lan.

[tHeGoOd]

Ottima l'idea della Smart Response Technology (anche se la traduzione italiana è veramente brutta...) Gli SSD sono ancora troppo poco capienti da usarsi come disco unico, e soprattutto poco affidabili. Non si più fare un raid 1 con un disco fisico, mentre farsi un raid 1 di soli ssd costa uno sproposito e non conviene. Per questo secondo me utilizzarli come cache è sicuramente l'approccio più conveniente.

Mi chiedo però cosa faccia in tutto questo il controller e cosa invece sia demandato al software...

[zilla]

Gran bella scheda non c'è che dire, con il chip NF200 dovrebbe gestire abbastanza bene anche lo Sli, la sezione di alimentazione e gli accessori sono decisamente al top, una mobo da 10 e lode!
Mi lascia un pò straniato il bios :lool, devo fare l'abitudine a questi bios EFi
Trovo interessante la funzionalità smart dual lan.

Bisogna ricordare però che la CPU gestisce sempre 16 linee, l'aumento di prestazioni è possibile fino a quando la banda non viene saturata completamente. Tutti i chip esterni introducono delle latenze minime, il loro vantaggio è nella gestione simultanea di più periferiche, dove in questo caso riescono a massimizzare la bandwidth verso ogni unità collegata. Per esempio nel caso più VGA e un controller PCIE collegati, in singola scheda video il loro utilizzo non ha alcun senso.

Il bios efi non è tanto diverso dal classico Bios perché lo emula completamente, quello che cambia è l'interfaccia che può essere programmata a piacere, grazie ad una gestione migliore della eprom e sopratutto a una capienza maggiore per caricare ogni tipo di modulo.

[zilla]

Mi chiedo però cosa faccia in tutto questo il controller e cosa invece sia demandato al software...

Siamo in due, sopratutto quanto scrive e quante volta sposta i file nei singoli indirizzi di memoria degli SSD.
Penso che una versione aggiornata di questa tecnologia sarebbe utile anche in uso combinato con RAMdisk, ormai moduli da 16GB di memoria totali sono alla portata e hanno meno problemi di durata. Esempio far lavorare la RAM a PC acceso come cache per poi scrivere nel SSD a PC spento. Il problema è in caso di mancanza di corrente..........ma l'idea non è male.

Vedremo!!

Seguo ottima race Andrea

[pippo369]

Gran bella mainboard, ma non condivido il fatto che una Z68, anche se di fascia alta, non abbia almeno un'uscita video per sfruttare la GPU del processore e la tecnologia Virtu di Lucidlogix.
... proprio non lo digerisco!

[ziotidus]

A me questa scheda sta dando solo soddisfazioni, davvero un prodotto eccezionale!!

Complimenti Andrea per la recensione, impeccabile come al solito

[wolfnyght]

Ottima recensione ed ottima scheda madre
nulla da dire anche a sto giro gigabyte ha sfornato un'ottima mobo
