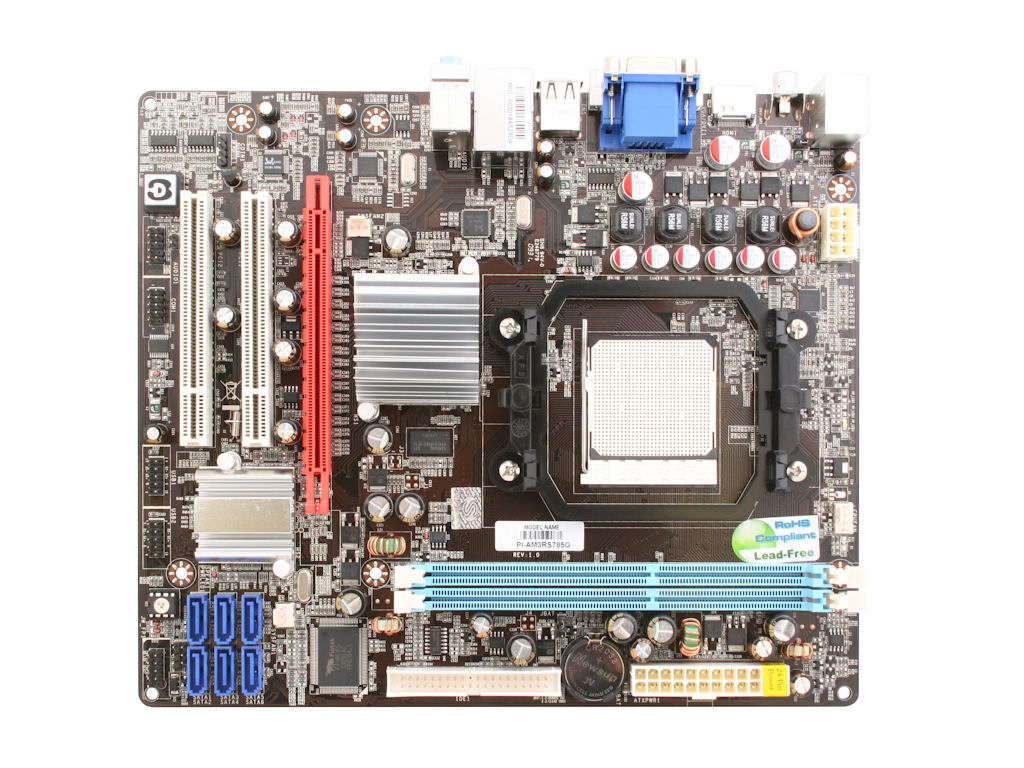

    Predefinito Sapphire PURE AM3RS785G cablaggio case

    Salve a tutti,
    ho la scheda PURE785G e non riesco a capire come collegare 4 cavi provenienti dal case (techsolo TC400 mediacenter).

    Il primo cavo denominato "vcc d0- do+ GND" l'ho collegato al 4 pin della mobo "vCC5 pwrled pwrbtn gnd" (giusto ?)

    Mi rimangono 3 cavi (attualmente scollegati):
    il primo hdd led potrebbe andare nella modo alla sezione "hdd led" (anche se ho letto che funziona solo per l'ide)
    gli altri due si chiamano "power led" e "reset sw" ma sulla mobo mi rimangono solo 3 pin sull'ultima connessione per il collegamento del pannello frontale chiamata reset e mappata con "gnd rstsw nc".

    Mi manca un pin

    la situazione attuale è che il pc si accende (schermo nero) ma non boostrappa e i tasti di spegnimento e reset non vanno (perchè non collegati credo).

    Mi aiutate sono disperato !!!! Ho scritto anche alla techsolo ma mi hanno risposto che dipende dalla scheda madre e non dal case!

    Grazie 1000,
    Massimo

  2. #2
    Moderatore L'avatar di betaxp86
    Registrato
    May 2003
    Località
    Genova, Italy
    Età
    32
    Messaggi
    10,196

    Predefinito

    vcc d0- do+ GND sono le porte USB! Non vanno collegati dove li hai collegati tu, che sono i connettori del pulsante di accensione e led di accensione.

    Sul manuale della scheda madre hai il significato di ogni pin.
    Se mi fai l'elenco di quelli del case e quelli della scheda madre ti dico come montarli.
    betaxp86


  3. #3
    gibibyte L'avatar di KanGaXx
    Registrato
    Jul 2008
    Località
    Ferrara
    Età
    34
    Messaggi
    1,217

    Predefinito

    se riesci ad accendere la main ma ti fa schermo nero sicuramente il problema non è legato ai pulsanti di accensione....

    tornando ai connettori, guardando in giro la tua mobo dovrebbe avere 9 pin, 4 sopra e 5 sotto.
    sicuramente sono 2 per power (1 da 2) , 2 per reset (1 da 2) , 2 per i led (2 da 1). e 2 per hdd led (1 da 2 o 2 da 1) quindi 8 pin... al max te ne rimane 1 libero...

    per maggiore aiuto ti consiglio di mettere una foto in alta risoluzione degli attacchi e una dei cavetti.

    ciao

  4. #4
    bit
    Registrato
    Nov 2010
    Età
    46
    Messaggi
    4

    Predefinito

    Ragazzi non so come ringraziarvi.


    Allora iniziamo con il case:
    1 cavo 4 pin label "vcc d0- d0+ gnd"1 cavo 2 pin
    1 cavo 2 pin label "power led"
    1 cavo 2 pin label "reset sw"
    1 cavo 2 pin label "hdd led"

    Scheda madre collegameto del frontalino per il pannello frontale:
    4 pin sopra
    5 pin sotto

    4 pin sopra (da sx a dx) : vcc5 pwrled (label pwr led) - pwrbtn gnd (label pwbrtn)
    5 pin sotto (da sx a dx) : vcc5 hddle (label hddled) - gnd rstsw nc (label reset).

    grazie 1000,
    Massimo

  5. #5
    bit
    Registrato
    Nov 2010
    Età
    46
    Messaggi
    4

    Predefinito


  6. #6
    bit
    Registrato
    Nov 2010
    Età
    46
    Messaggi
    4

  7. #7
    gibibyte L'avatar di KanGaXx
    Registrato
    Jul 2008
    Località
    Ferrara
    Età
    34
    Messaggi
    1,217

    Predefinito

    fai una foto dei connettori del tuo case e dei pin della scheda madre...
