DFI UT X58 T3EH8 "Official Thread"

Pagina 1 di 34 1 2 3 4 5 6 7 8 9 10 11 ... ultimo
Visualizzazione dei risultati da 1 a 10 su 338
  1. #1
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

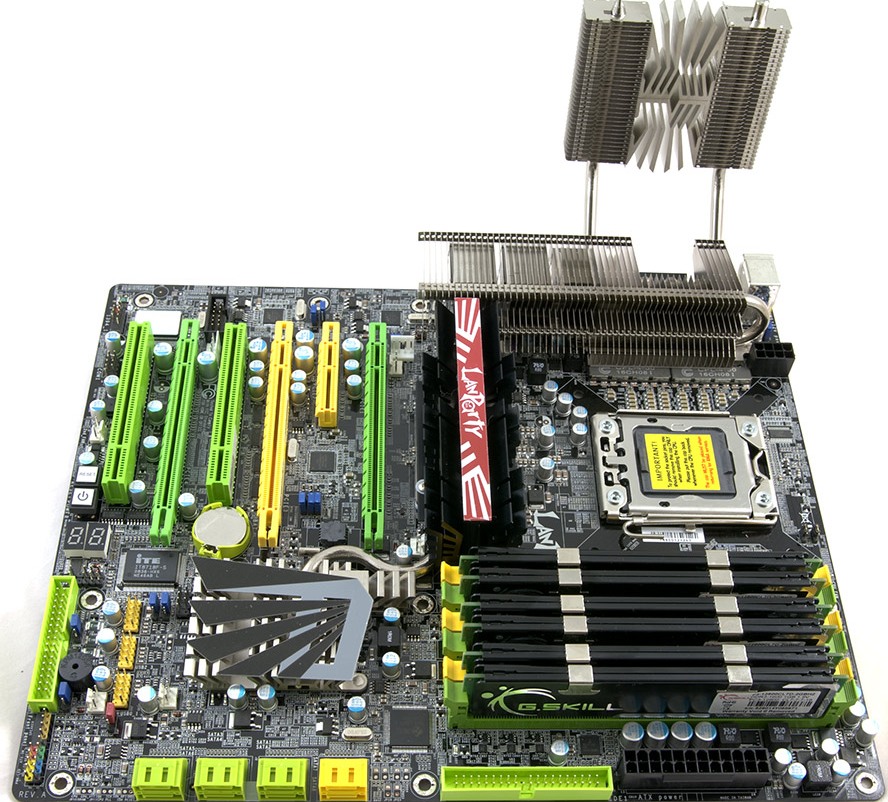

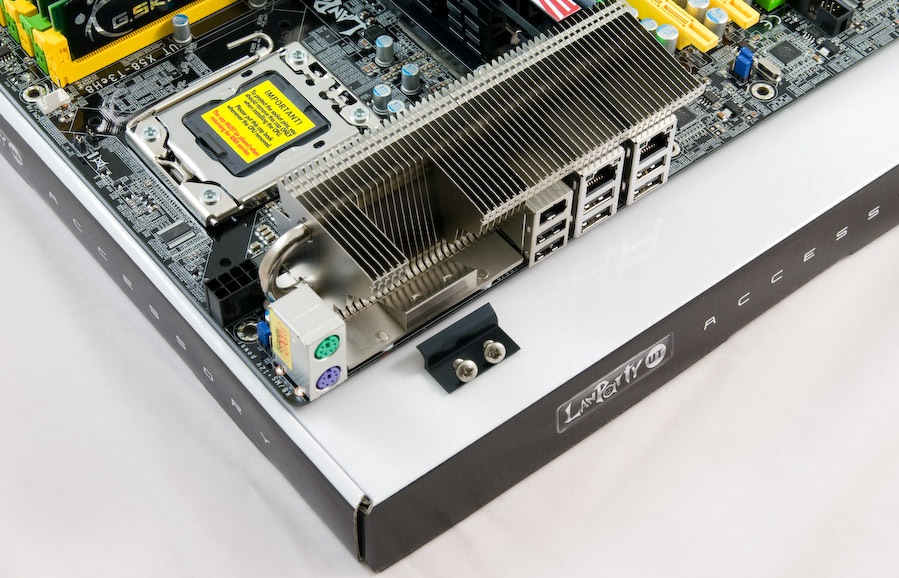

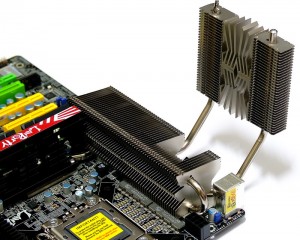

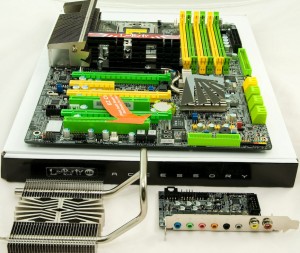

    Predefinito DFI UT X58 T3EH8 "Official Thread"






    codice:
    CPU

    • LGA 1366 socket for Intel® Core™ i7 processors
    • Intel® QuickPath Interconnect (QPI) technology - point-to-point interface that connects to X58; providing a dynamically scalable interconnect for increased bandwidth, lower latency and stability
    • Integrated Memory Controller (IMC) supports 3 channels of DDR3
    • Intel Hyper-Threading Technology delivers 8-threaded performance
    • 8-phase digital PWM provides stable voltage to the CPU
    Chipset
    • Intel chipset - Northbridge: Intel X58 Express chipset - Southbridge: Intel ICH10R
    QPI
    • System bus - 4.8GT/s to 6.4GT/s
    System Memory
    • Six 240-pin DDR3 DIMM sockets
    • DDR3 800/1066/1333/1600(O.C.) MHz DIMMs
    • Triple-channel memory architecture
    • Supports up to 24GB system memory
    • Delivers up to 43.2GB/s bandwidth
    • Unbuffered x8/x16, non-ECC and ECC, up to 4Gb DDR3 devices Windows® 32-bit operating system is unable to accurately detect more than 4GB system memory. Therefore, if you are using this operating system, we strongly recommend that you install a less than 3GB system memory.

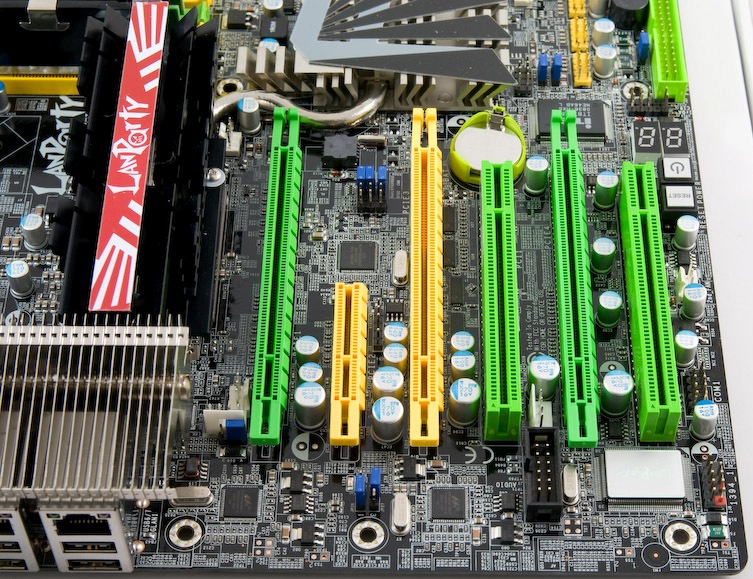

    Expansion Slots

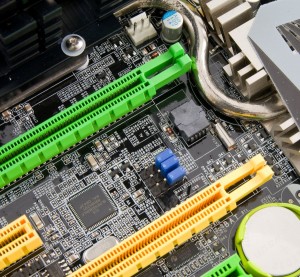

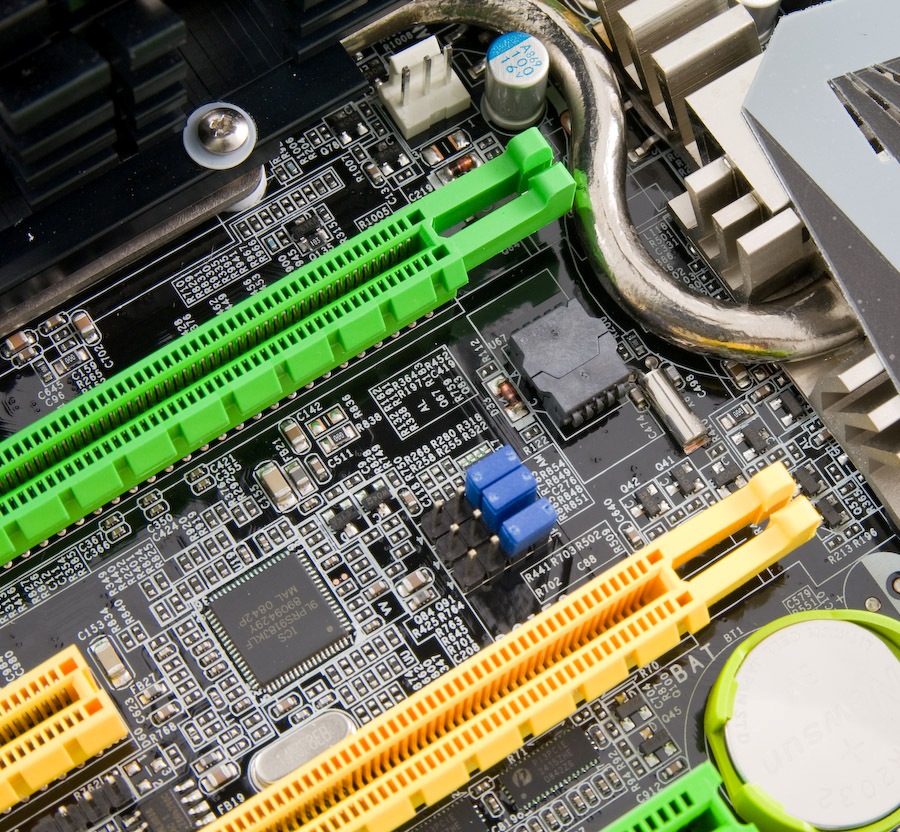

    • 3 PCI Express (Gen 2) x16 slots a. 2-way CrossFire at x16/x16 transfer rate lanes; or b. 3-way SLI at x16/x8/x8 transfer rate lanes
    • 1 PCI Express x4 slot
    • 2 PCI slots
    BIOS
    • Award BIOS
    • 8Mbit SPI flash memory
    • CMOS Reloaded
    Graphics
    • Multiple GPUs (Graphics Processing Unit) - 3 graphics cards in 3-way SLI or Quad CrossFireX configuration
    Audio

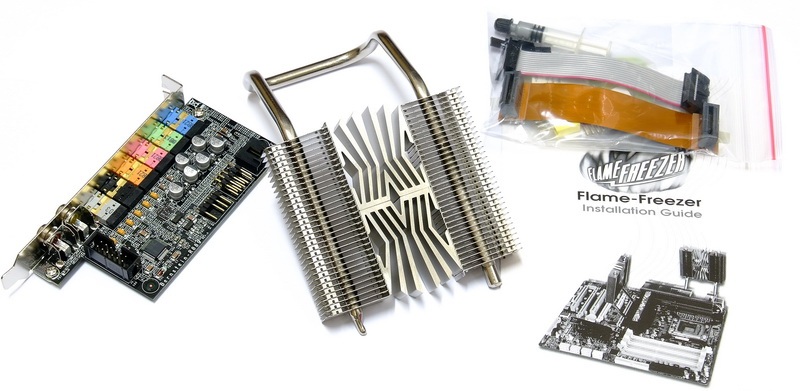

    • Bernstein audio module - Realtek ALC889 8-channel High Definition Audio CODEC - Center/subwoofer, rear R/L and side R/L jacks - Line-in, line-out (front R/L) and mic-in jacks - 2 coaxial RCA S/PDIF-in/out jacks - 1 optical S/PDIF connector - 1 CD-in connector - 1 front audio connector
    • 108dB Signal-to-Noise ratio (SNR) playback (DAC) quality and 104dB SNR recording (ADC) quality
    LAN
    • Marvell 88E8052 and Marvell 88E8053 PCIE Gigabit LAN controllers with Teaming technology
    • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
    Storage
    • Intel ICH10R chip - Intel Matrix Storage technology - Supports up to 6 SATA devices - SATA speed up to 3Gb/s - RAID 0, RAID 1, RAID 0+1 and RAID 5
    • JMicron JMB363 PCI Express to SATA and PATA host controller - Supports up to 2 UltraDMA 100Mbps IDE devices - Supports 2 SATA devices - SATA speed up to 3Gb/s - RAID 0 and RAID 1
    IEEE 1394
    • VIA VT6308P
    • Supports two 100/200/400 Mb/sec IEEE 1394a ports
    Rear Panel I/O
    • 1 Mini-DIN-6 PS/2 mouse port
    • 1 Mini-DIN-6 PS/2 keyboard port
    • 1 IEEE 1394 port
    • 6 USB 2.0 ports
    • 2 RJ45 LAN ports
    Internal I/O
    • 3 connectors for 6 additional external USB 2.0 ports
    • 1 connector for an external COM port
    • 1 connector for an IEEE 1394 port
    • 1 connector for the Bernstein audio module
    • 1 IrDA connector and 1 CIR connector

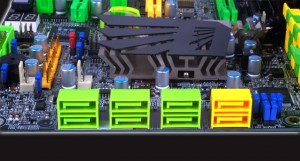

    • 8 Serial ATA connectors
    • 1 40-pin IDE connector and 1 floppy connector
    • 1 24-pin ATX power connector
    • 1 8-pin 12V power connector
    • 2 4-pin 5V/12V power connectors (FDD type)
    • 1 front panel connector
    • 8 fan connectors

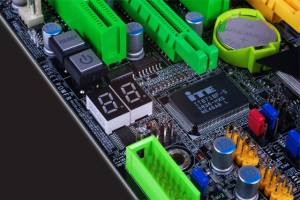

    • 1 diagnostic LED
    • EZ touch switches (power switch and reset switch)
    Power Management
    • ACPI and OS Directed Power Management
    • ACPI STR (Suspend to RAM) function
    • Wake-On-PS/2 / Wake-On-USB Keyboard/Mouse
    • Wake-On-LAN and Wake-On-Ring
    • RTC timer to power-on the system
    • AC power failure recovery
    Hardware Monitor
    • Monitors CPU/system/Northbridge temperature and overheat alarm
    • Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
    • Monitors the speed of the cooling fans
    • CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat
    PCB
    • 6 layers, ATX form factor;
    • 24.5cm (9.64") x 30.5cm (12")
    Ultima modifica di v_parrello : 18-06-2009 a 12:34

  2. #2
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

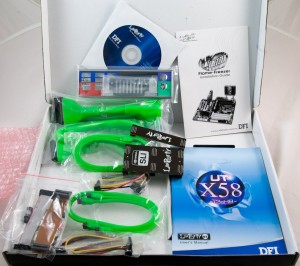

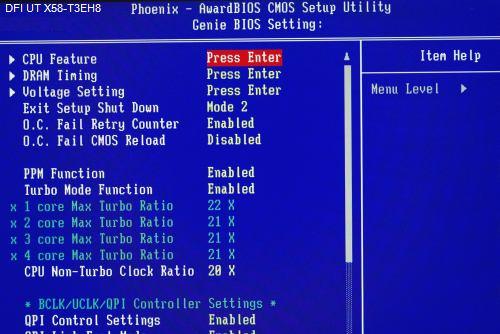

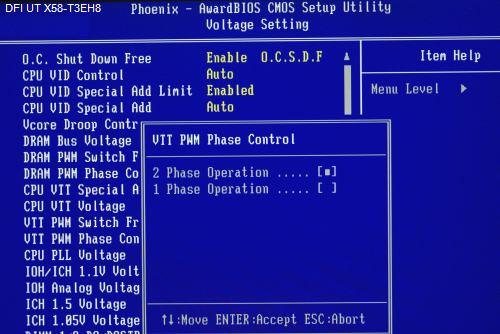

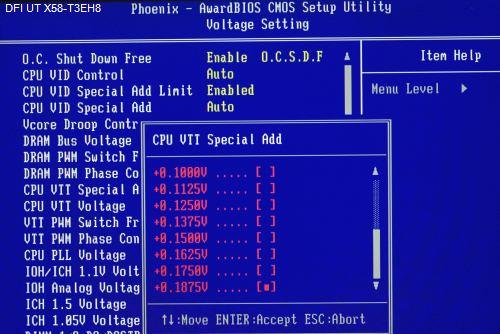

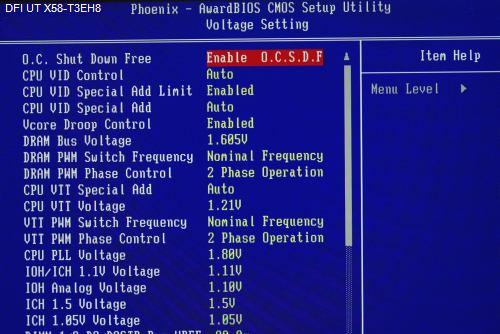

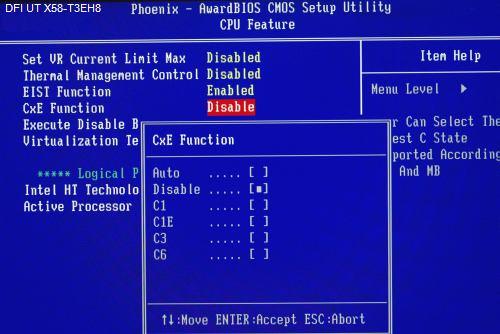

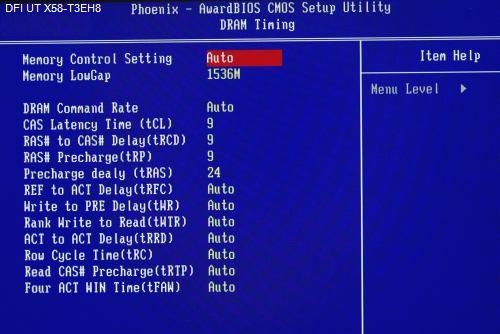

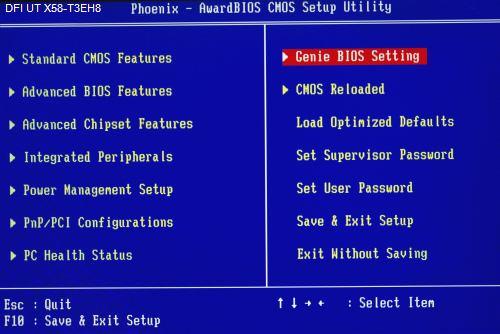

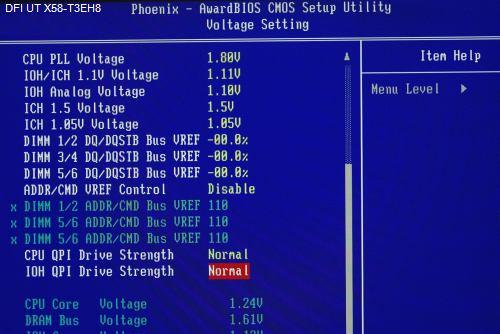

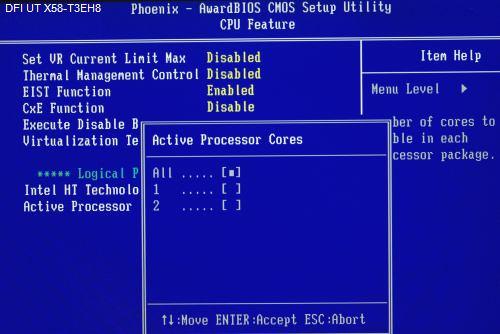

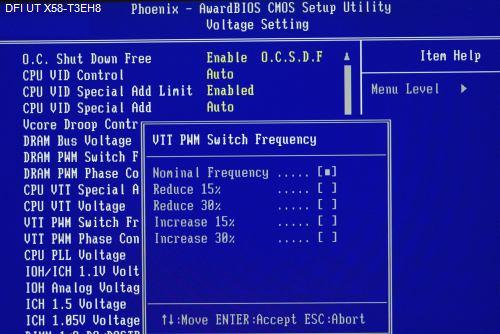

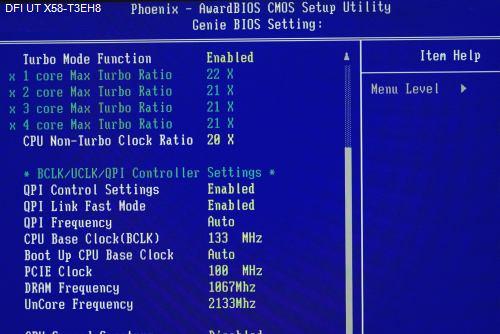

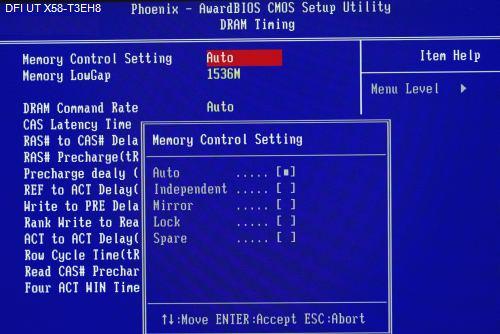

    Screenshot settaggi del Bios

    Ultima modifica di v_parrello : 18-06-2009 a 23:51

  3. #3
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

    Bios Template
    codice:

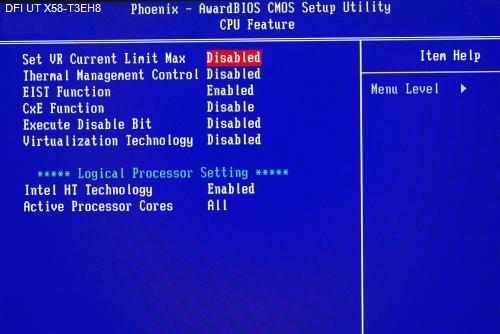

    Genie BIOS Setting CPU Feature Set VR Current Limit Max: Disabled Thermal Management Control: Disabled EIST Function: Disabled CxE Function: Disabled Execute Disable Bit: Disabled Virtualization Technology: Disabled ***** Logical Processor Setting ***** Intel HT Technology: Enabled Active Processor Cores: All DRAM Timing Channel Interleave Setting: AUTO Rank Interleave Setting: AUTO Memory LowGap: 1536M DRAM Command Rate: AUTO/1N/2N/3N CAS Latency Time (tCL): 9 RAS# to CAS# Delay (tRCD): 9 RAS# Precharge (tRP): 9 Precharge Delay (tRAS): 24 REF to ACT Delay (tRFC): AUTO Write to PRE Delay (tWR): AUTO Rank Write to Read (tWTR): AUTO ACT to ACT Delay (tRRD): AUTO Row Cycle Time (tRC): AUTO Read CAS# Precharge (tRTP): AUTO Four ACT WIN Time (tFAW): AUTO Ch1 Round trip latency: AUTO Ch2 Round trip latency: AUTO Ch3 Round trip latency: AUTO tREFI: AUTO Voltage Setting O.C. Shut Down Free: Enable O.C.S.D.F CPU VID Control: AUTO CPU VID Special Add Limit: Enabled CPU VID Special Add: Auto Vcore Droop Control: Enabled DRAM Bus Voltage: 1.605v DRAM PWM Switch Frequency: Nominal DRAM PWM Phase Control: 2 Phase Operation CPU VTT Special Add: AUTO CPU VTT Voltage: 1.21v VTT PWM Switch Frequency: Nominal VTT PWM Phase Control: 2 Phase Operation CPU PLL Voltage: 1.80v IOH/ICH 1.1V Voltage: 1.11v IOH Analog Voltage: 1.10v ICH 1.5 Voltage: 1.5v ICH 1.05V Voltage: 1.05v DIMM 1/2 DQ/DQSTB Bus VREF: -00.0% DIMM 3/4 DQ/DQSTB Bus VREF: -00.0% DIMM 5/6 DQ/DQSTB Bus VREF: -00.0% ADDR/CMD VREF Control: Disabled x DIMM 1/2 ADDR/CMD Bus VREF: 110 x DIMM 3/4 ADDR/CMD Bus VREF: 110 x DIMM 5/6 ADDR/CMD Bus VREF: 110 CPU QPI Drive Strength: Normal IOH QPI Drive Strength: Normal Exit Setup Shut down: Mode 2 O.C. Fail Retry Counter: Enabled O.C. Fail CMOS Reload: Disabled PPM Function: Enabled Turbo Mode Function: Disabled 1 core Max Turbo Ratio: 22x 2 core Max Turbo Ratio: 21x 3 core Max Turbo Ratio: 21x 4 core Max Turbo Ratio: 21x CPU Non-Turbo Clock Ratio: 20x * BCLK/UCLK/QPI Controller Settings * QPI Control Settings: Enabled QPI Link Fast Mode: Enabled QPI Frequency: AUTO/4.8GT/s/5.866GT/s/6.4GT/s CPU Base Clock (BCLK): 133 Mhz Boot Up CPU Base Clock: AUTO PCIE Clock: 100 Mhz DRAM Frequency: 6x/8x/10x/12x/14x/16x Memory multipliers UnCore Frequency: 2x to 32x Uncore multipliers (il settaggio ottimale è impostare Uncore pari 2x RAM Frequenza) CPU Spread Spectrum: Disabled PCIE Spread Spectrum: Disabled




    Significato voci del Bios


    Exit Setup Shutdown:
    Mode1/Mode






    E' legato al modo di agganciare i settaggi propri del chipset Intel dopo una modifica del bios proucendo un fake boot (uno shutdown e un restart per agganciare i nuovi settaggi). Il bios consente di impostare due diverse modalità di funzionamento:
    • Mode 1) Quando il sistema fa il boot-up, viene fatta una piccola diagnosi. Se la frequenza della CPU non cambia di molto, non viene fatto lo “shutdown” è viene impostato il clock generator direttamente
    • Mode 2) Impostando in questo modo non ha mportanza di quanto è cambiata la frequenza della CPU o delle RAM. Il sistema fa lo shutdown seguito da un restart per agganciare i settaggi
    OC Fail Retry Counter:
    Enable / Disable
    Quando è su enable il sistema riprova di nuovo a fare il boot dopo che era fallito, e se il boot fallisce di nuovo, il sistema rifà il boot con i settaggi di default (BCLK 133 e RAM a 8*133).


    OC Fail CMOS reload:
    Bank1~4 o una sequenza di banchi
    Se è diverso da disable ed impostato su Bank1-Bank-4 o su una sequenza di Bank il sistema dopo un boot fallito prova a fare il boot con i settaggi salvati nei banchi CMOS Reloaded così come specificato (o da un singolo banco di CMOS Reloaded o con la sequenza specificata).




    Boot-up clock:
    Auto/ 100MHz ~250MHz
    Questa funzione può agevolare in caso di overclok elevati del BCLK. Il sistema fa il boot con il BCLK specificato in questo campo dopodichè setta il clock al valore del BCLK impostato.
    Ultima modifica di v_parrello : 02-07-2009 a 21:52

  4. #4
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

    Versioni e flash del bios
    Bios Ufficiali:
    Link pagina download bios ufficiali DFI

    C18 (18/12/08)
    Major Reasons of Change:
    1. Fixed CPU turbo ratio can't over 30.
    2. DDR3 1066 can't boot with Intel i7 "C0" stepping CPUs.
    3. ICH10 STAT can't boot from DVD rom on AHCI and RAID mode.

    114 (14/01/09)
    Major Reasons of Change:
    1.Added Channel and Rank Interleave Setting Item.
    2.Modify DMI configure.
    3.Fixed QPI Item string error.
    4.Fixed ABS Auto upgrade issue.

    217 (17/02/09)
    Major Reasons of Change:
    1. CPU shutdown temp use DTS.
    2. Modify “Thermal Management” ”TDC” and “TDP” function.
    3. Added CPU Die temp item.
    4. Update Intel micro code for new CPUs function.

    508 (08/05/2009)
    Major Reasons of Change:
    1. Modify for MEMSET and Elpida chipset DRAM.
    2. Added ch2,ch3 roundtrip.
    3. Patch for winfast TV card issue.
    4. Patch for PCIE RAIDcard issue.
    5. Support ATI HD4890 3Way-CrossFire.


    Bios Beta/Pre-Beta:
    Link pagina download bios beta DFI

    C25 (25/12/08)
    Major Reasons of Change:
    The BIOS enhanced the DDR3 compatibility issue.

    C31 (31/12/08)
    Major Reasons of Change:
    Change the new Boot Logo.

    106 (06/01/09)
    Major Reasons of Change:
    1. Patch some board can not boot up as error code hang "B2".
    2. Update Intel CPU micro code.
    3. Fixed the S3 resume fail when insert Hard Disk to SATA 3/4 port.
    4. Patch for SetFSB utility can not run

    123 (23/01/09)
    Major Reasons of Change:
    1. Fixed system lagged issue.
    2. Fixed some SSD device can’t install OS issue.

    206 (06/02/09)
    Major Reasons of Change:
    1. Update micro code for PCIE root port Max Link Width reported as x4.
    2. Remove floppy B.
    3. Remove Reset Configuration Data Item.
    4. Remove COM by Auto.
    5. Make sure legacy mode only be enabled in IDE mode.

    227 (27/02/09)
    Major Reasons of Change:
    Update Intel CPU micro code.

    428 PRE-BETA (28/04/09)
    Major Reasons of Change:
    1. CPU Tweaker support
    2. Tweak and improved 3 channel A/B/C Round Trip Latency
    timing and clock skew for Elpida modules
    3. COMS table has been reassigned due to additional timing
    items so previously saved CMOS Reloaded profiles will not work.

    616 (16/06/09)
    Major Reasons of Change:
    Fixed VT function to lock for Windows server 2008 Hyper-V

    619 (19/06/2009)
    Major Reasons of Change:
    Enhance the system performance

    724 (24/07/2009)
    Major Reasons of Change:
    The BIOS fixed Windows 7 CPU ratio issue

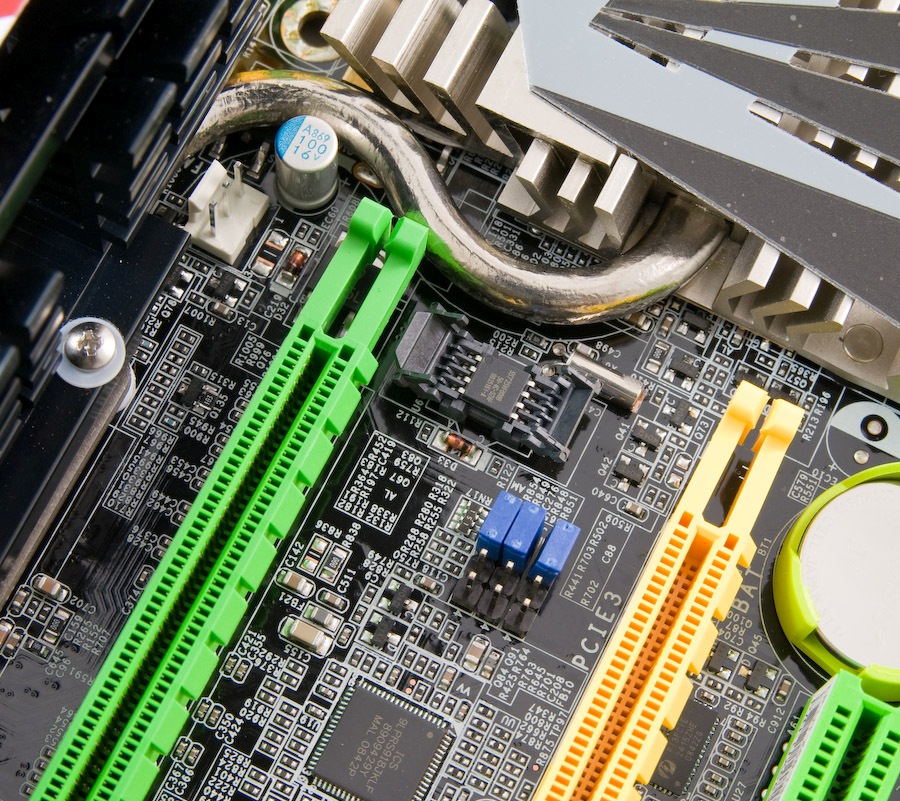

    PROCEDIMENTO RIMOZIONE/SOSTITUZIONE EPROM BIOS

    TUTTI I BIOS DFI LP X58 UT T3eH8(Inclusi Pre-Beta)

    Flash del bios tramite chiavetta USB
    Ultima modifica di v_parrello : 28-07-2009 a 16:23

  5. #5
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

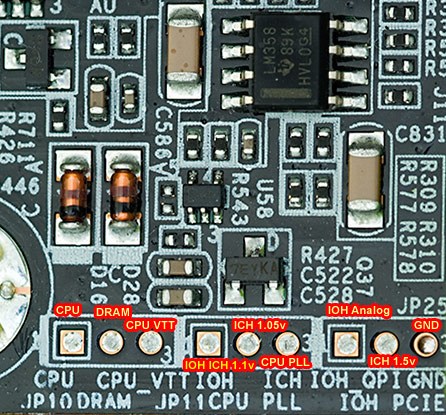

    Tips and tricks

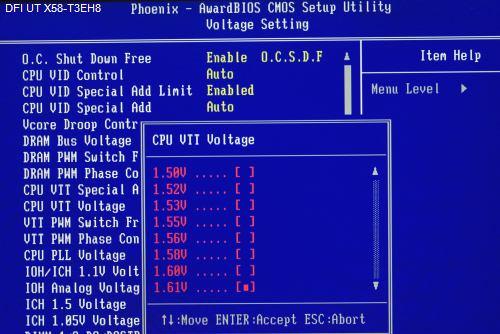

    1. I tre settaggi che consentono di impostare la frequenza di core nel bios sono CPU VID Control,CPU VID Special Add Limit e CPU VID Special Add. Il vcore può essere aumentato utilizzando due metodi:
      1. aumentando direttamente la tensione di VID del processore ovvero agendi direttamente su CPU VID Control impostando la tensione desiderata e lasciando inalterate le altre due voci del bios;
      2. lasciando CPU VID Control inalterato, mettendo CPU VID Special Add Limit su enabled e impostando la percentuale di tensione in più rispetto al VID del processore con il settaggio CPU VID Special Add.
    2. Per essere sicuri di non rompere le memorie bisogna sempre mantenere una differenza tra VTT (tensione di uncore) e vDIMM (tensione di alimentazione RAM) al massimo di 0,5 volt: vDIMM-VTT<=0,5 volt. Il bios di questa mtherboard dovrebbe avere una funzionalià che nela caso in cui questa differenza sia maggiore, aumenta automaticamente i voltaggio VTT in modo che sia rispettata la condizione precedente.
    3. L'overclock delle memorie è strettamente legata al memory controller integrato nel processore. Un metodo per aumentare la frequenza delle memorie e mantenere la stabilità del sistema è quello di aumentare il voltaggio dell'uncore (VTT o vQPI). Aumentando il voltaggio dell'uncore purtroppo è anche necessario aumentare il voltaggio delle RAM (vDIMM) per i motivi che ndremo di seguito a spiegare. Esistono delle relazioni molto strette tra VTT e vDIMM che variano a seconda della tipologia di chip che montano le memorie. Per esempio con chip HCF0/D9GTR sembra essere migliore, dal punto di vista della stabilità dell'overclock, una differenza tra vDIMM e VTT compresa tra 0.3v e0.45v. Mentre con memorie che montano chip Elpda il sistema sembra essere più stabile se si mantiene questa differenza tra 0.20 e 0.28v.
    4. per aumentare la stabilità dell'overclock delle memorie provare a variare i settaggi DRAM PWM Switch Frequency e VTT PWM Switch Frequency provando a incrementrali o ridurli.
    5. sempre per aumentare la stabilità dell'overclock a frequenze elevate provare a settare i seguenti parametri:
      • ADDR/CMD VREF Control: Enabled
      • x DIMM 1/2 ADDR/CMD Bus VREF: provare da 90 a105
      • x DIMM 3/4 ADDR/CMD Bus VREF: provare da 90 a105
      • x DIMM 5/6 ADDR/CMD Bus VREF: provare da 90 a105
    6. Altro settaggio che aumenterebbe la stabilità del sistema è relativo ai voltaggi "IOH/ICH 1.1V Voltage" e "IOH Analog Voltage" che devono essere settati in modo tale da essere vicini, per esempio provare combinazioni del tipo 1.08/1.1 o 1.21/1.20 o and 1.31/1.3. Ovviamente i voltaggi più alti dovrebbero garantire una maggiore stabilità in condizioni di overclock spinto.
    7. Modificado il valore tFAW (Four Bank Activate Window) cambia automaticamente anche il valore RTL (Round Trip Latency) sulle RAM. Aumentando il valore tFAW aumenta la stabilità delle RAM.
    8. Variando il valore ADDR/CMD Bus VREF rispetto a quello di default (110) il RTL (Round Trip Latency) aumenta, e quindi aumnta pure la stabilità del sistema.
    9. C'è da dire che il vdrop in questa motherboard è limitatissimo e a occhio su SW di rilevamente delle tensioni (come CPU-Z o ITE Smart Guardian) non si vedono oscillazioni del vcore tra idle e full come in altre motherboard, comunque il bios prevede il settaggio Vcore droop Control che può assumere i seguenti valori:
      • Enable (valore di default): Come da specifica Intel (0.01-0.03v full-load)
      • Disable: Riduzione del Vdroop (0.00-0.01v full-load)
    10. Per la stabilità è necessario che sia sempre rispettata la condizione IOH/ICH 1.1V Voltage > IOH Analog Voltage
    Ultima modifica di v_parrello : 26-06-2009 a 13:22

  6. #6
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

    Domande frequenti

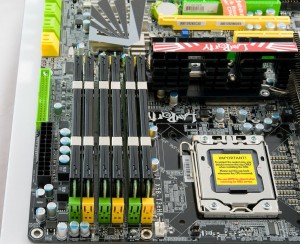

    1) quali slot devo usare per installare le memorie?
    Per una configurazione triple channel e tre moduli di memoria utilizzare tutti e tre gli slot verdi, dual channel con due moduli di memoria i due slot verdi più vicini alla CPU e con quattro moduli di memoria aggiungere i moduli lasciano liberi gli slot più lontani dal socket. Qualsiasi combinazione diversa impedirà alla motherboard di fare il boot.

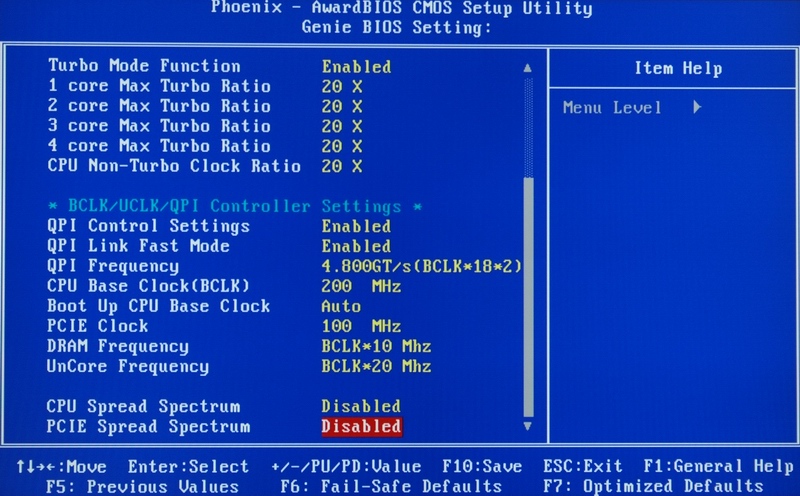

    2) come faccio ad attivare il "Turbo Mode"?
    Bisogna mettere su enable le due voci del menu Genie BIOS Setting: PPM Function eTurbo Mode Function. Inoltre bisogna abilitare nel sottomenu CPU Feature la voce EIST Function.
    3) il sistema non rileva la corretta quantità di memoria installata.
    Se non vi sono guasti hardware probabilmente il problema è dovuto al non corretto bilanciamento delle tensioni VTT e vDIMM così come spiegato nel punto 3 della sezione Tips and Tricks.

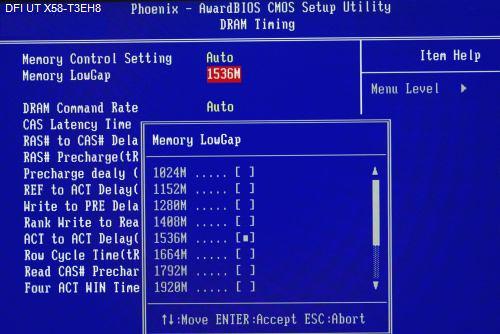

    4) a cosa serve il settaggio del bios Memory Lowgap?
    E' analogo al settaggio AGP aperture size e serve a riservare spazio di indirizzamento per quei dispositivi hardware che hanno a bordo elevate quantità di memoria. Nel caso si voglia fare uno SLI o un crossfire con schede che hanno a bordo 2GB ciascuna è necessario incrementare questo valore almeno fino a 2560. C'e' da tenere in conto che sui sistemi operativi a 32 bit aumentando questo parametro si toglie spazio di indirizzamento per la memoria di sistema.

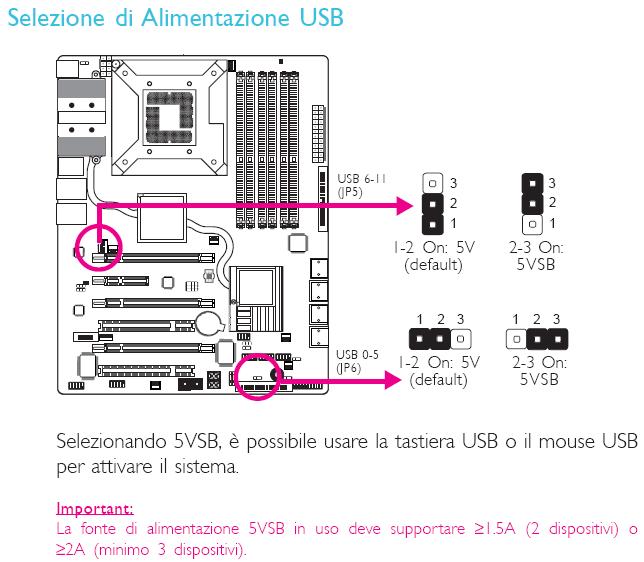

    5) non riesco ad utilizzare la tastiera e il mouse USB oppure ho blocchi improvvisi del mouse e della tastiera USB.
    Provare a cambiare la modalità di alimentazione delle porte USB così come spiegato nella seguente figura tratta dal manuale:

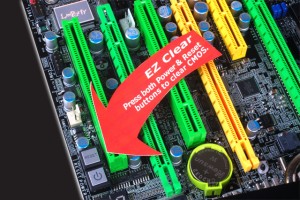

    6) Come faccio a fare il CLEAR CMOS?
    La funzione EZ Clear® consente di evitare di eseguire il processo manuale che prevede di utilizzare un jumper per azzerare il CMOS servendosi semplicemente dei pulsanti di reset e di alimentazione.
    Importante: La funzione EZ Clear® è supportata solo se nel sistema è presente alimentazione per lo standby.
    Per utilizzare EZ Clear®:
    1. Accertarsi che la corrente di alimentazione sia presente.
    2. Utilizzando il tasto EZ si accende la scheda di sistema; come prima cosa premere il pulsante Reset, quindi quello di Alimentazione simultaneamente e tenerli premuti per all’incirca 4secondi.
    3. Se la scheda di sistema si trova già all’interno di un case,applicare lo stesso metodo utilizzando il pulsante Reset e il pulsante di Alimentazione che si trovano sul pannello frontale del case.
    4. Dopo 4 secondi, rilasciare il pulsante di alimentazione e poi il pulsante Reset.
    5. Il CMOS ripristinerà le impostazioni dell’orologio riportandole ai valori di partenza.
    7) Con windows 7 non riesco a far funzionare la modalità turbo. Quanto la modalità turbo è abilitata il moltiplicatore della CPU viene settato a 12.
    Purtroppo il problema sembra essere dovuto ad una incompatibilità tra windows7 e il bios della DFI (che si spera venga risolto con una nuova release di bios), per ora l'unico workaround possibile è quello di utilizzare un prodotto SW che forza questo moltiplicatore al massimo possibile:
    http://www.fileden.com/files/2008/3/...MultiBoost.zip
    Ultima modifica di v_parrello : 10-07-2009 a 08:59

  7. #7

  8. #8
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

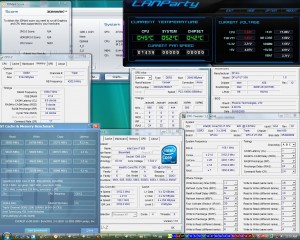

    Comiciamo le prove facendo vedere come questa mobo è capace di spremere le memorie tirando fuori il massimo:

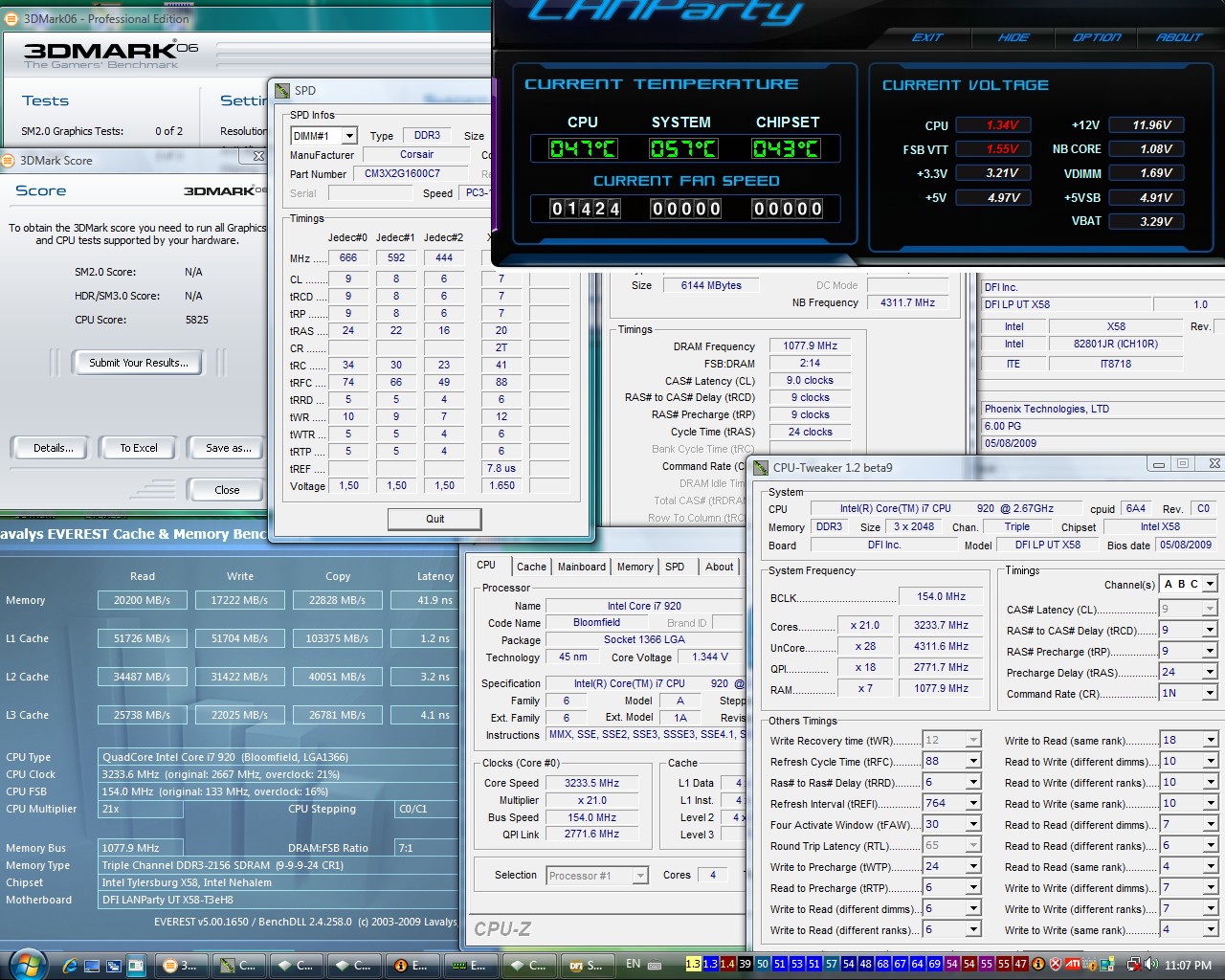

    DDR3-2100 9-9-9-24 1T(VDIMM 1.66) DDR3-2160 9-9-9-24 1T(VDIMM 1.69)


    A presto nuove prove di overclock....

  9. #9
    Nexthardware Staff L'avatar di v_parrello
    Registrato
    May 2006
    Località
    Roma
    Messaggi
    2,614

    Predefinito

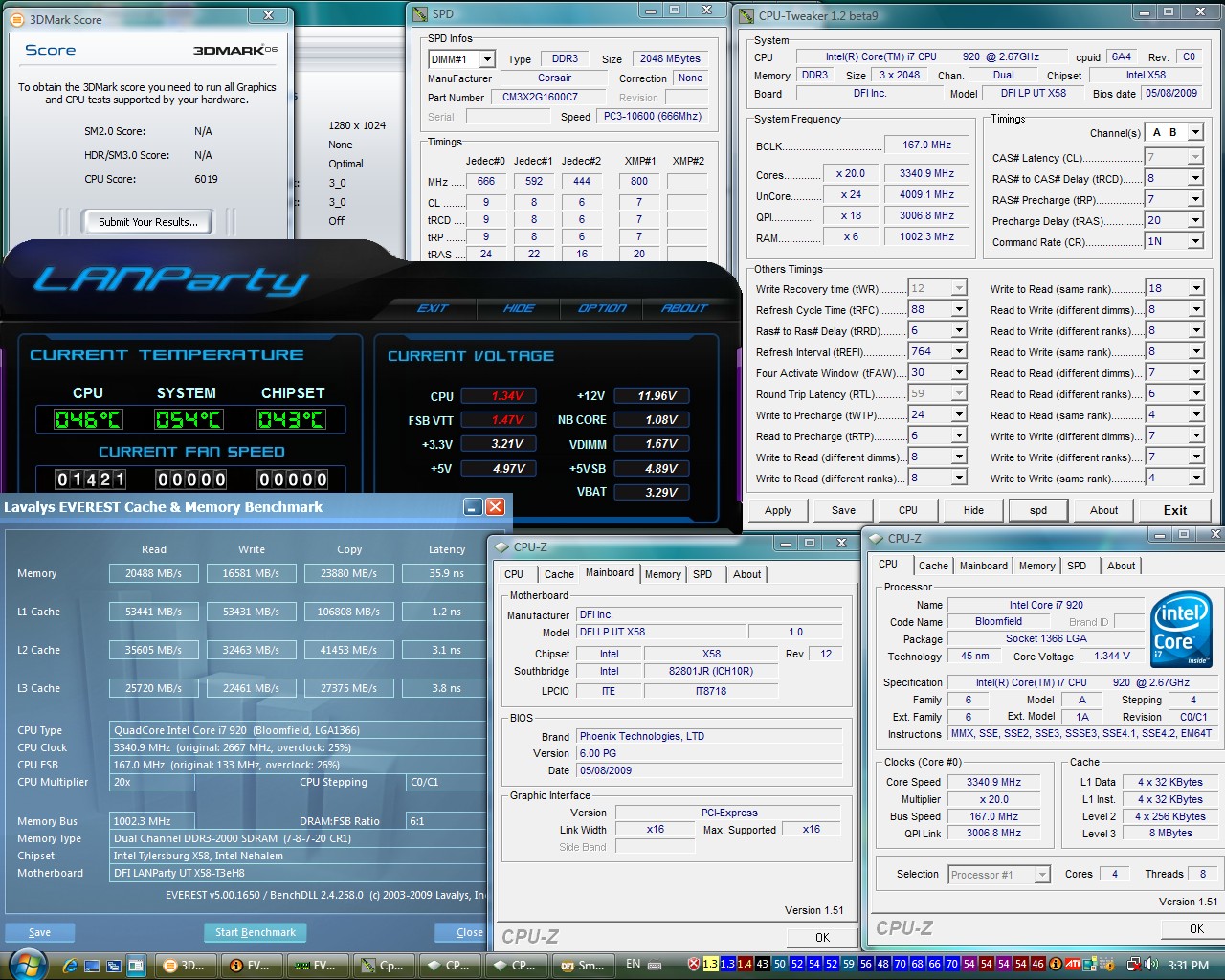

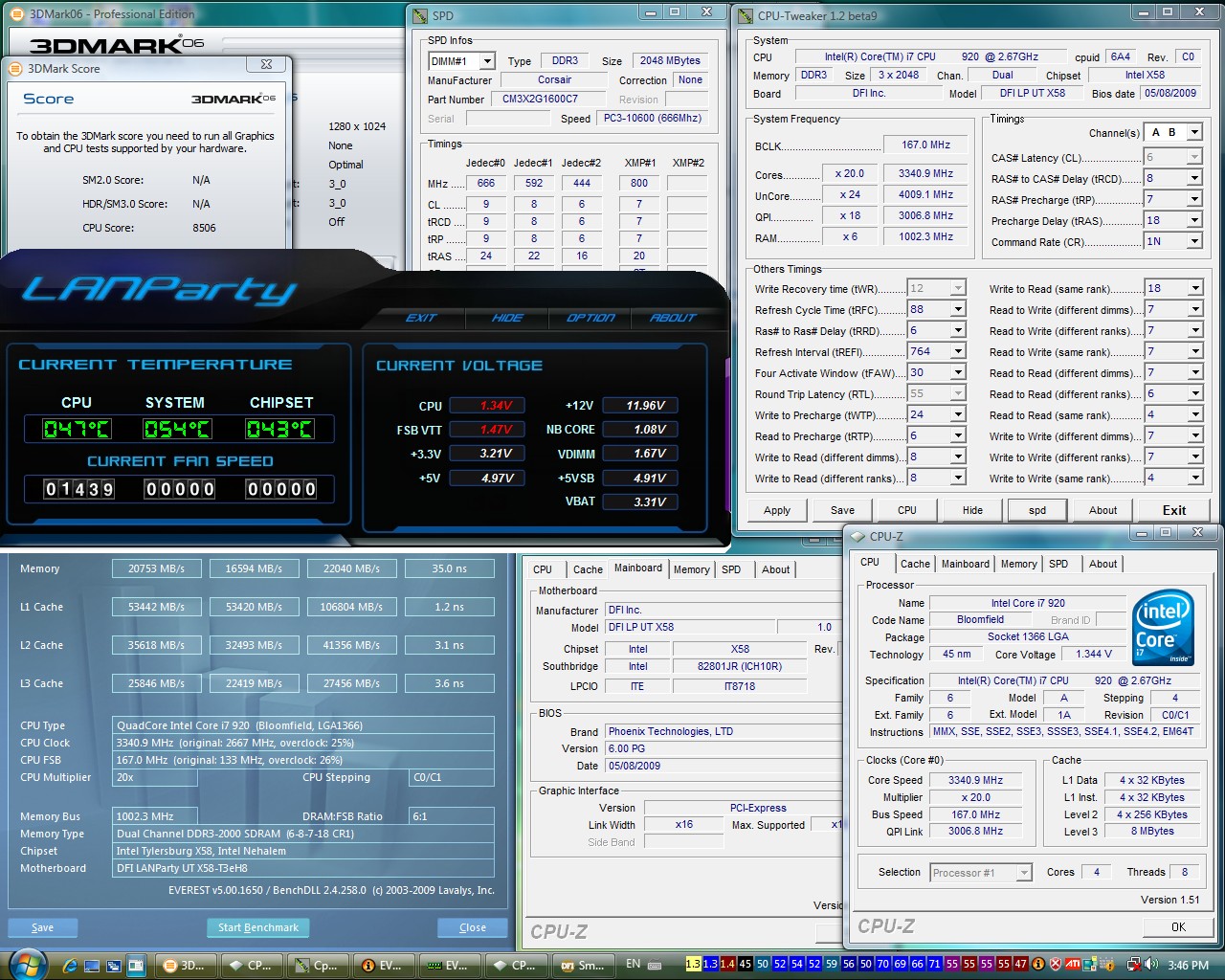

    DDR3-2000 7-8-7-20 1T(VDIMM 1.67) DDR3-2000 6-8-7-18 1T(VDIMM 1.67)


    Non male per delle RAM targate 1600 CAS7. Grazie alla motherboard questi stessi settaggi sono stabili con qualche mV in meno rispetto ad analoghe prove fatte nella gigabyte.
    Sto cercando i settggi per la stabilità a 2200 MHz CAS9 con vDIMM 1.69, appena riesco posto.

    P.S.: notate il CPU score nella prova con CAS6 (è chiaramente "buggato" ma a me interessa il fatto che il sistema è stabile con questi settaggi)
    Ultima modifica di v_parrello : 20-06-2009 a 17:03

  10. #10
    la mucca di Sunnyvale L'avatar di Daniele
    Registrato
    Sep 2000
    Località
    Alessandria
    Età
    47
    Messaggi
    8,359
    configurazione

    Predefinito

    gran bella main! Seguo con interesse.

Pagina 1 di 34 1 2 3 4 5 6 7 8 9 10 11 ... ultimo

Informazioni Thread

Users Browsing this Thread

Ci sono attualmente 1 utenti che stanno visualizzando questa discussione. (0 utenti e 1 ospiti)

Discussioni simili

  1. Gigabyte EX58 Extreme "Official Thread"
    By MaxWrt in forum -= MotherBoards =-
    Risposte: 35
    Ultimo messaggio: 04-04-2009, 13:46

Tags

Regole d'invio

  • Non puoi inserire discussioni
  • Non puoi inserire repliche
  • Non puoi inserire allegati
  • Non puoi modificare i tuoi messaggi
  •
nexthardware.com - © 2002-2022
