Gigabyte EX58 Extreme "Official Thread"

[MaxWrt]

Gigabite EX58 Extreme

La Serie GIGABYTE X58 è stata progettata specificamente per sfruttare la straordinaria potenza dei nuovi processori Core ™ i7 di Intel ® Caratterizzata da diverse funzionalità tra cui la nuova interfaccia QPI, il supporto DDR3 a 3 canali, il supporto alle tecnologie 3 Way SLI ™ e CrossFireX ™ , la tecnologia Ultra Durable 3 e la più vasta gamma di funzioni per l' overclocking,la serie GIGABYTE X58 è pronta a restituire l'entusiasmo per le schede madri ad alte prestazioni.

Specifiche







Processore

• L3 cache varies with CPU
• Support for an Intel® Core™ i7 series processor in the LGA 1366 package

Chipset

• Intel® X58 Express
• Intel® ICH10R
• iTE IT8720
• T.I. TSB43AB23 1394a chip
• Realtek ALC889A 8-channel audio codec

Quick Path Interconnect

• 4.8GT/s / 6.4GT/s

Memoria

• Dual/3 channel memory architecture
• DDR3:

  • 6 x 1.5V DDR3 DIMM sockets supporting up to 24 GB of system memory
  • DDR3 2100+/1333/1066/800 MHz
  Consultare la lista delle memorie supportate per maggiori informazioni.

LAN

• 2 x Realtek 8111D (10/100/1000 Mbit)
• Support for Teaming

Connettori Interni I/O

• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x CD in
• 1 x Chassis Intrusion connector
• 1 x CPU fan connector
• 1 x floppy
• 1 x front audio header
• 1 x front panel connector
• 1 x IDE
• 1 x northbridge fan connector
• 1 x power fan connector
• 1 x power LED connector
• 1 x power switch
• 1 x reset switch
• 1 x SPDIF in
• 1 x SPDIF out
• 10 x SATA 3Gb/s connectors
• 2 x IEEE 1394a
• 2 x USB 2.0/1.1
• 3 x system fan headers

Slot di Espansione

• 1 x PCI Express x 4 slot
• 1 x PCI Express x1
• 1 x PCI Express x8
• 2 x PCI
• 2 x PCI Express x16

Pannello Posteriore I/O

• 1 x clearing CMOS switch
• 1 x IEEE 1394a
• 1 x PS/2 keyboard port
• 1 x PS/2 mouse port
• 1 x SPDIF out (coaxial)
• 1 x SPDIF out (optical)
• 2 x RJ45 LAN
• 6 x audio ports (Line In / Line Out / MIC In / Surround Speaker Out(Rear Speaker Out) / Center/Subwoofer Speaker Out / Side Speaker Out)
• 8 x USB 2.0/1.1

Fattore di Forma

• ATX
• 305mm x 244mm

Monitoraggio H/W

• CPU overheating warning
• CPU/System fan speed control
• CPU/System/North Bridge temperature detection
• CPU/System/Power fan failure warning
• CPU/System/Power fan speed detection
• System voltage detection

BIOS

• 2 x 8 Mbit flash ROM
• Award BIOS
• PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
• Supports DualBIOS™

Software in Bundle

• Norton Internet Security (OEM version)

Operating System

• Support for Microsoft® Windows® Vista/XP

Altre Caratteristiche

• @BIOS™
• Download Center
• DualBIOS™
• Q-Flash™
• Support for Q-Share
• Support for Time Repair
• Supports EasyTune
• Xpress™ Install
• Xpress™ Recovery 2

Note

• Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
• Due to most hardware/software vendors no longer offer support for Win9X/ME. If some vendors still has Win9X/ME drivers available, we will publish on website.

Caratteristiche Esclusive

• Dynamic Energy Saver Advanced

BIOS..........GIGABYTE GA-EX58-EXTREME (Rev. 1.0) | Schede madri - BIOS

BIOS BETA..........Gigabyte latest bios - TweakTown Forums

DRIVER..........GIGABYTE GA-EX58-EXTREME (Rev. 1.0) | Schede madri - Driver

MANUALE..........GIGABYTE GA-EX58-EXTREME (Rev. 1.0) | Schede madri - Manuale

CPU SUPPORTATE..........GIGABYTE GA-EX58-EXTREME (Rev. 1.0) | Schede madri - CPU supportate

MEMORIE SUPPORTATE..........http://download.gigabyte.ru/memory/m...58-extreme.pdf

EMULATORE BIOS...........GA-EX58-UD5

Si sconsiglia per il momento l'uso di @bios per aggiornare il bios da Windows,potrebbe creare dei problemi.
Usare Q-Flash da bios tramite il tasto f8! molto semplice,veloce,e sicuro.

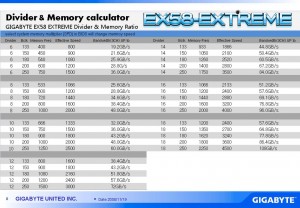

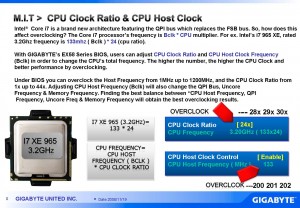

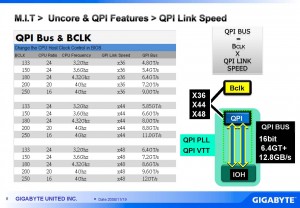

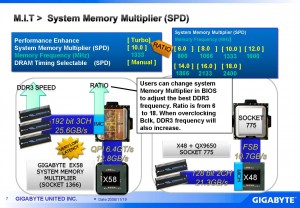

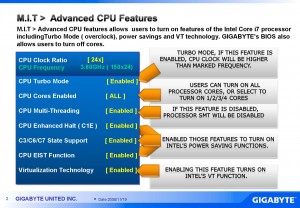

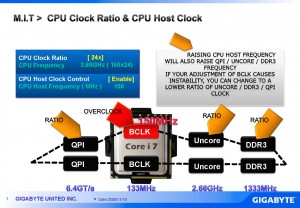

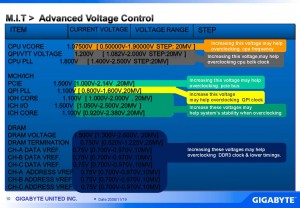

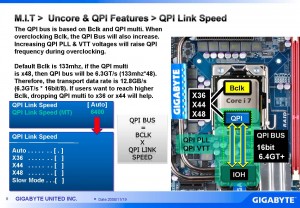

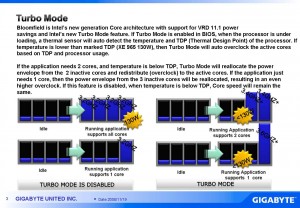

Bios Guida Clock

[MaxWrt]

La scheda in dettaglio

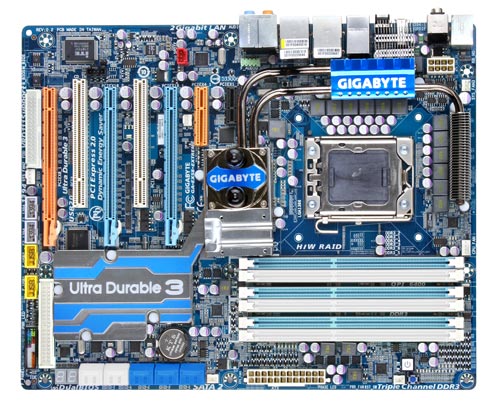

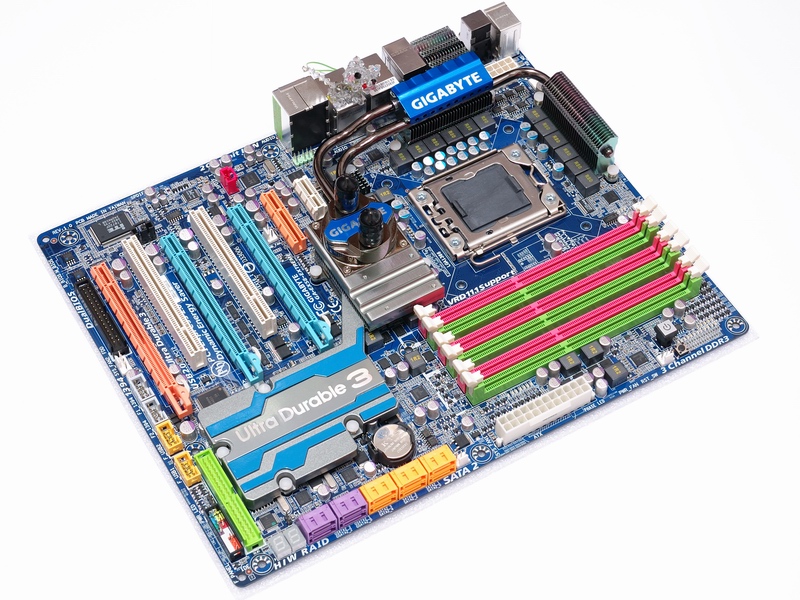

Panoramica

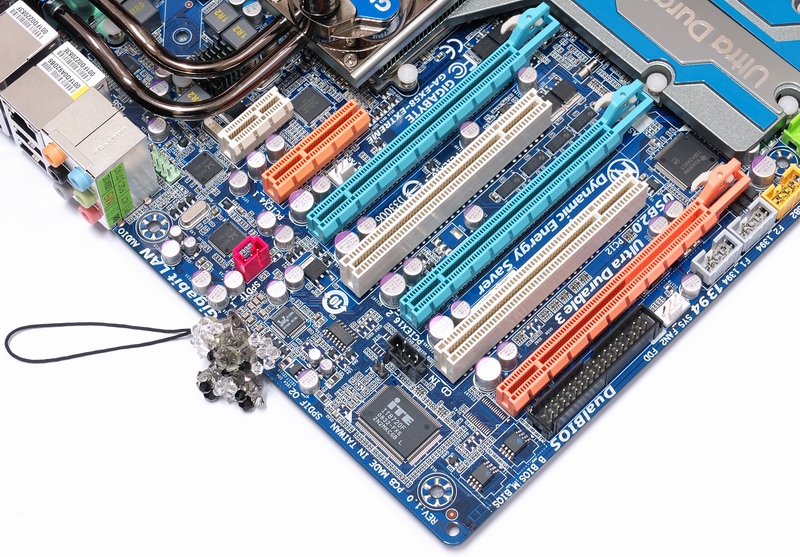

Le Pci-Express

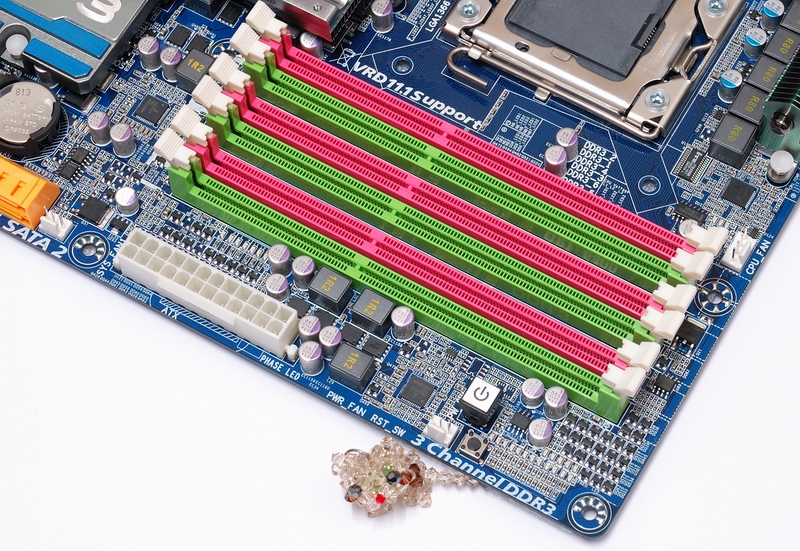

Comparto Ram

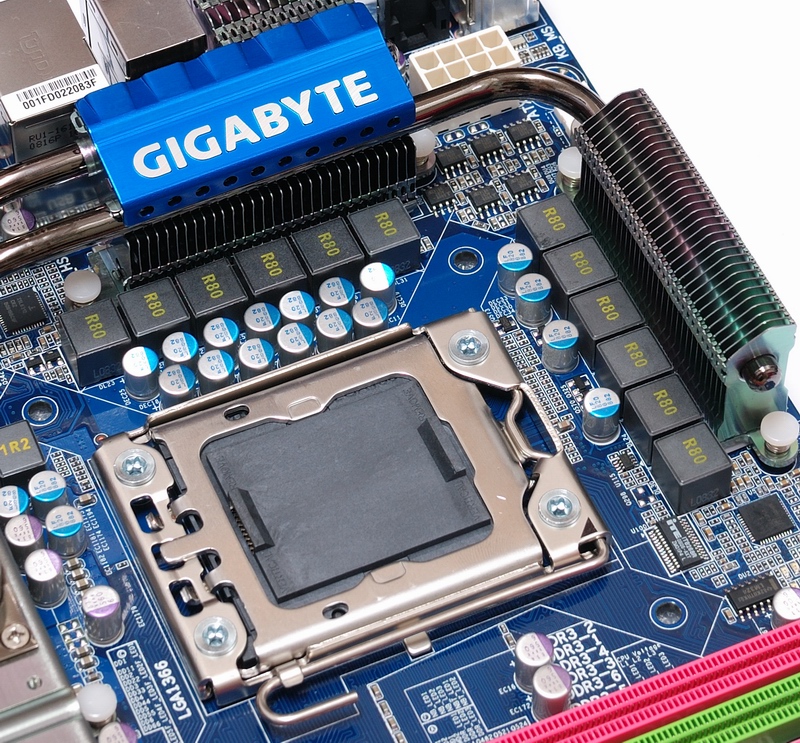

Dettaglio soket LGA1366

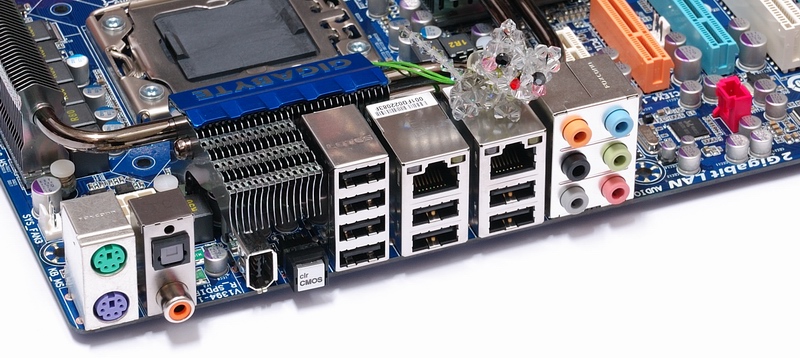

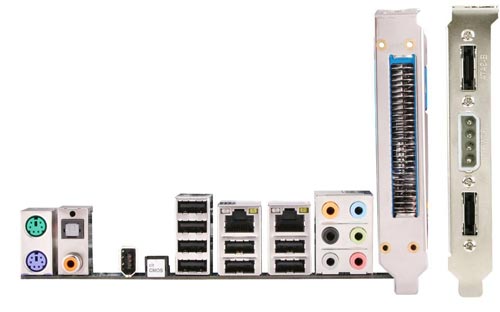

Pannello Posteriore I/O






BIOS SCRENSHOT

Main Page

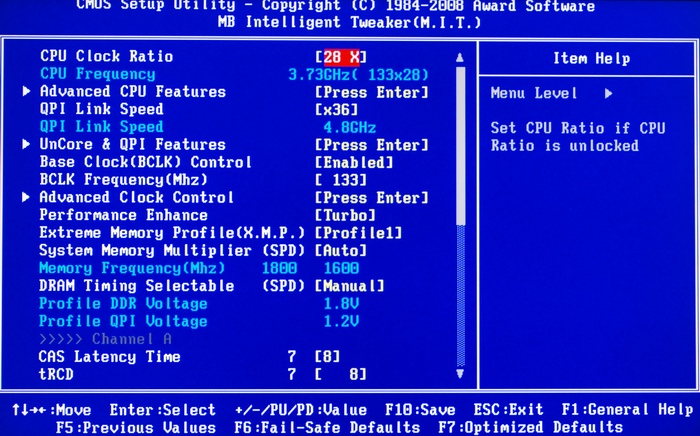

M.I.T. Frequency and Voltage setup

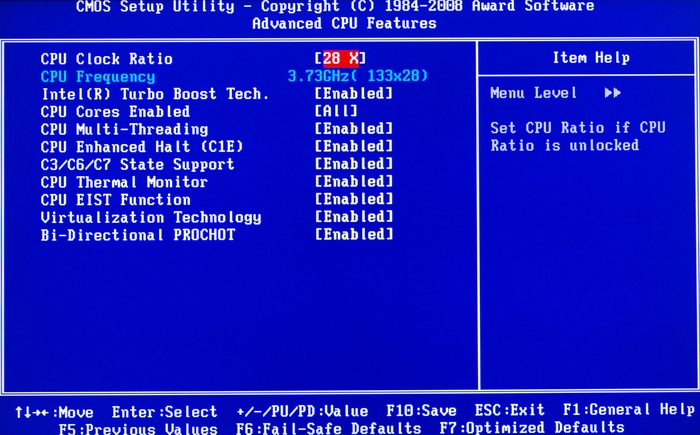

CPU Features

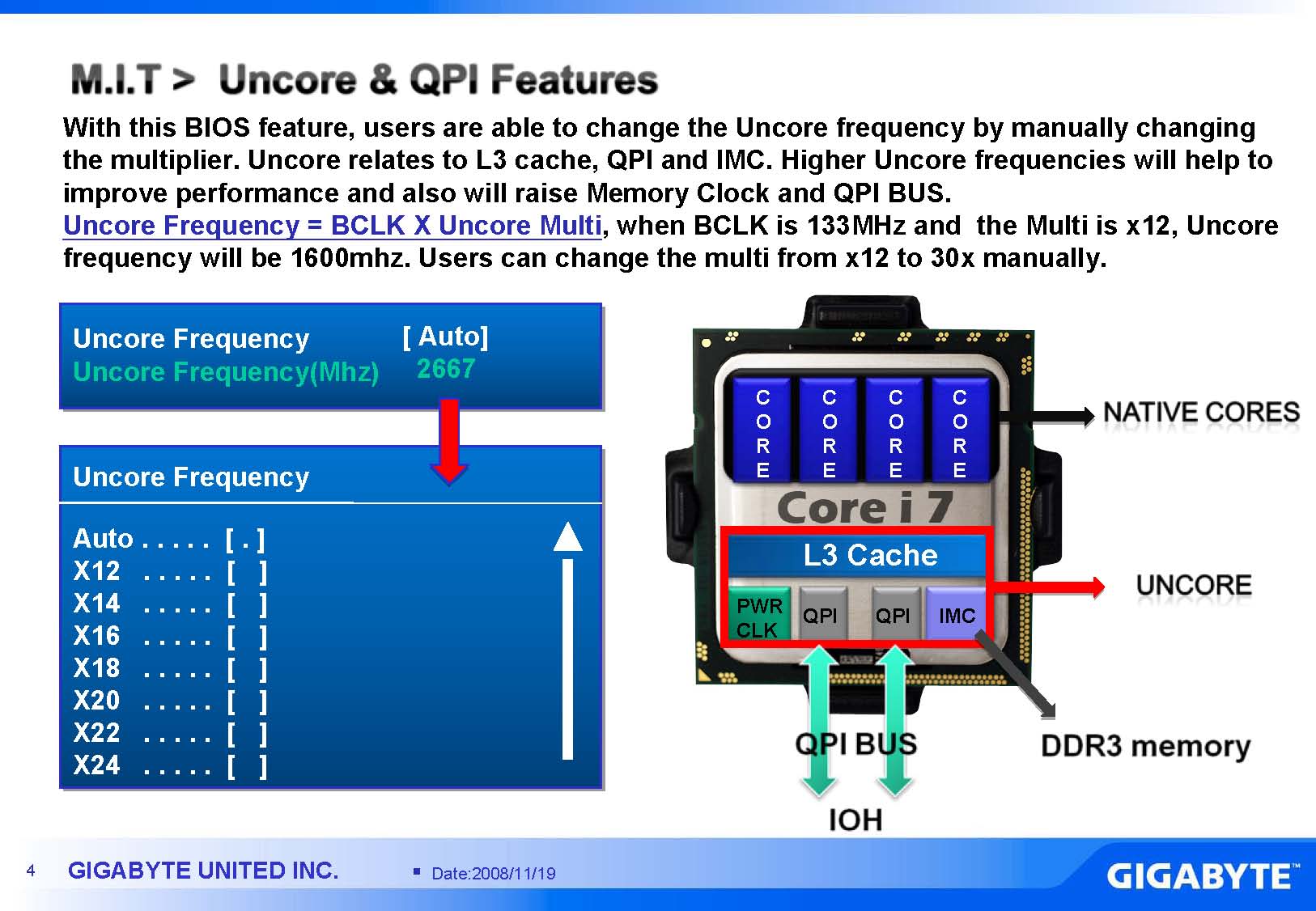

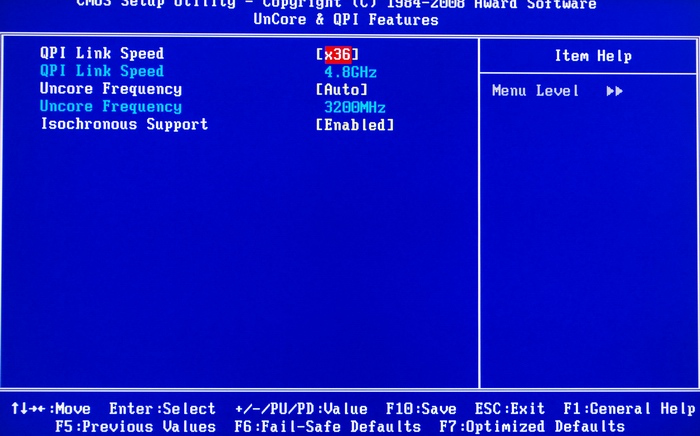

UnCore/QPI Feature


Clock Control

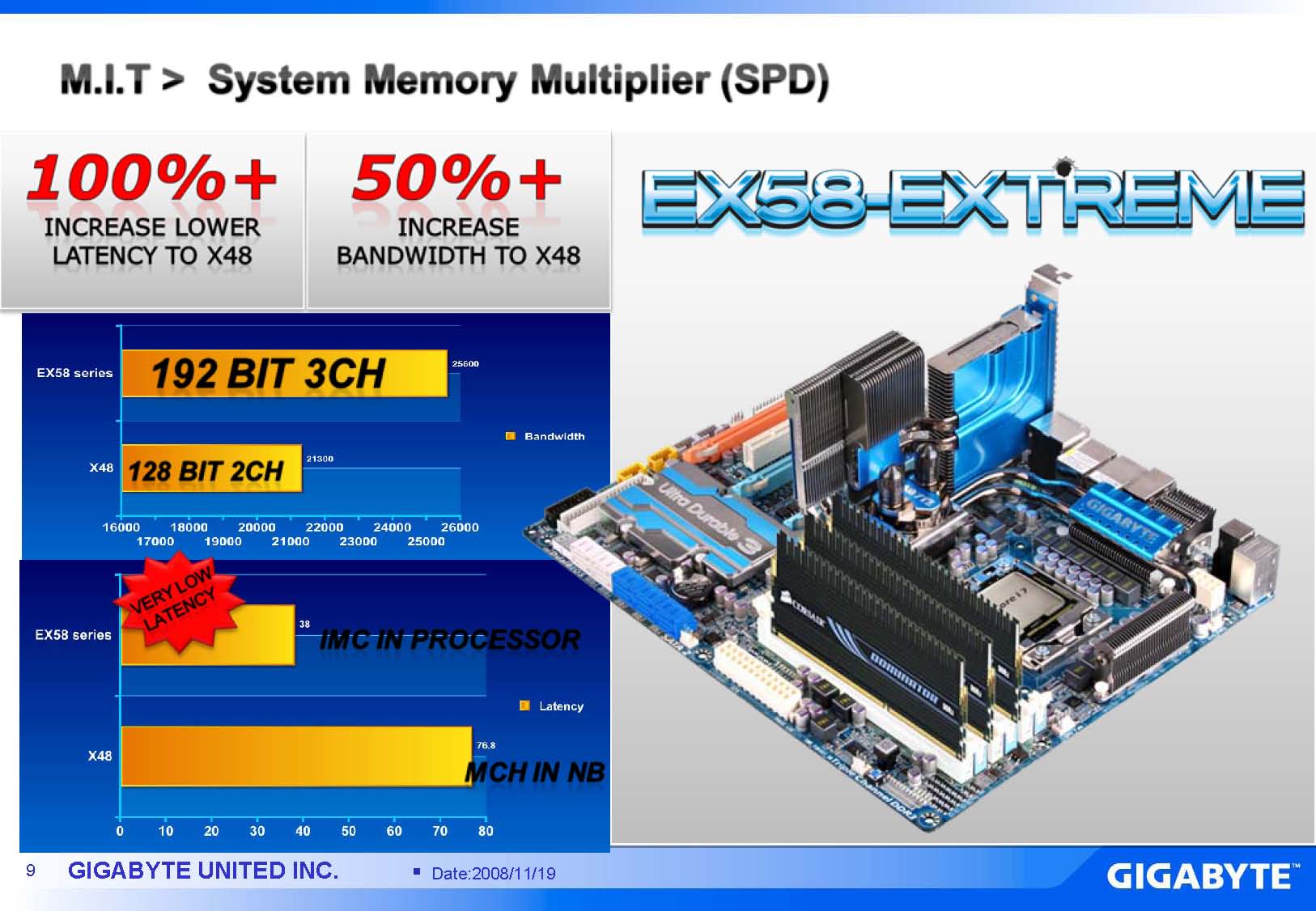

Intel Exclusive Memory OC technology

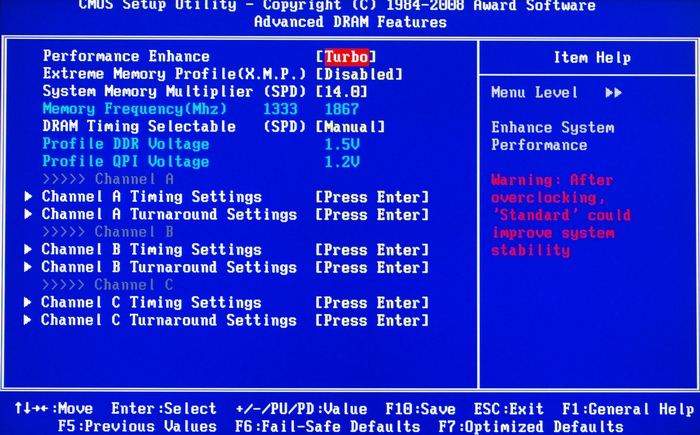

Advance DRAM SEettings



Advance Voltage Settings

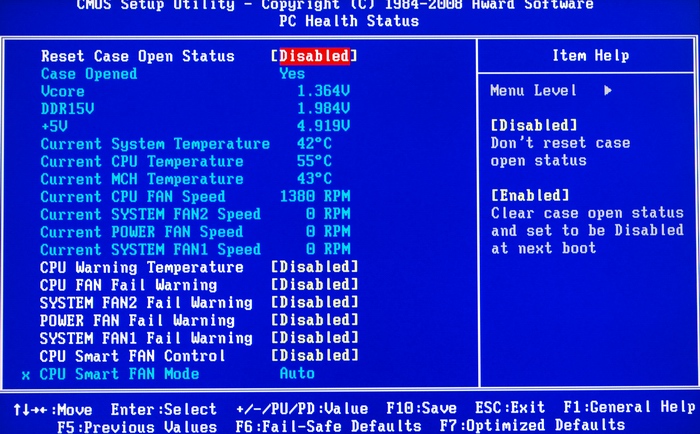

Pc Healt Status

[MaxWrt]

riservato... 2

[Hiwa]

bravo bel inizio

[EmaXOC]

iscrittissimo anche io... chissa che non ci faccia un serio pensierino

[MaxWrt]

Grazie a tutti!!! accettiamo volentieri la collaborazione da voi tutti hiwa in particolar modo ha gia sperimentato e ieri sono gia arrivato ad un discreto punto in overclock ho avuto un momento che in everest memoria copia ho fatto quasi 26000 con ram 1990 8-7-7-24 1t non ho voluto fare di piu perche richiedeva i voltaggi troppo alti e la strizza è sempre dietro la porta...

[MaxWrt]

iscrittissimo anche io... chissa che non ci faccia un serio pensierino

se devi andare su una x58 puoi pensarci seriamente.. a parte la gioventu del bios è una main eccezionale.. certo la rampage non è da meno ma sarebbe difficile fare una scelta.. se ti devo dire la verita se dovessi cambiare con la rampage adesso non lo farei..

[EmaXOC]

se devi andare su una x58 puoi pensarci seriamente.. a parte la gioventu del bios è una main eccezionale.. certo la rampage non è da meno ma sarebbe difficile fare una scelta.. se ti devo dire la verita se dovessi cambiare con la rampage adesso non lo farei..

da quello che vedo in giro sembra proprio che la Giga su X58 abia fatto un lavoro più che eccellente

[Hiwa]

vai di una UD5 se ascolti il tuo fratello ema tra ext e ud5 cambia nulla

volentieri maxWrt faccio tutto quello che posso

[EmaXOC]

vai di una UD5 se ascolti il tuo fratello ema tra ext e ud5 cambia nulla

hiwa appena posso permettermela un'accoppiata mobo+cpu i7 (non so ancora quale di preciso) mela faccio sicuro, e ci facciamo una bella chiaccherata prima
