BIOSTAR T-POWER i45 [Thread Ufficiale]

[pippo369]

SCHEDA TECNICA:

* Intel LGA775 Platform

* Support latest Intel Socket 775 Core 2 Extreme/Core 2 Quad/Core 2 Duo Processors

* Support Intel 45nm CPU processors

* Intel P45+ICH10R chipset

* FSB 1600/1333/1066

* Dual-Channel DDR2 -1200(OC)/1066/800

* Support AMD CrossFire X Technology

* Biostar Exclusive Tpower utility

* Biostar Hybrid Space-Pipe Thermal solution

* 100% Japanese Solid Capacitors design

Chipset:
Intel P45 / Intel ICH10R

CPU SUPPORT
# Intel® Core™2 Extreme Processor
# Intel® Core™2 Quad Processor
# Intel® Core™2 Duo Processor
# Intel® Pentium® Dual-Core Processor
# Intel® Celeron® Dual-Core Processor
# Intel® Celeron® Processor 400 Sequence

FSB
# Support FSB 800/1066/1333/1600MHz

MEMORY
# Support Dual Channel DDR2 667/800/1066/1200(OC) MHz
# 4 x DDR2 DIMM Memory Slot
# Max. Supports up to 16GB Memory

EXPANSION SLOT
# 2 x PCI Slots
# 2 x PCI-E x1 Slot
# 2 x PCI-E x16 2.0 Slot (CFX x8)

STORAGE
# 6 x SATA2 3Gb/s Connector
# 2 x eSATA Connector
# 1 x IDE Connector
# Support SATA RAID: 0,1,5,10

USB
# 6 x USB 2.0 Port
# 3 x USB 2.0 Header

GbE
# Realtek RTL8111C - 10/100/1000 Controller

CODEC
# Realtek ALC888S 8+2 Channel HD Audio

REAR I/O
# 1 x PS/2 Mouse
# 1 x PS/2 Keyboard
# 2 x eSATA2 3Gb/s Connector
# 6 x USB 2.0 Port
# 1 x RJ-45 Port
# 6 x Audio Connector

INTERNAL I/O
# 3 x USB 2.0 Header
# 6 x SATA2 3Gb/s Connector
# 1 x IDE Connector
# 1 x Floppy Connector
# 1 x Front Audio Header
# 1 x Front Panel Header
# 1 x CD-IN Header
# 1 x S/PDIF-IN Header
# 2 x S/PDIF-OUT Header
# 1 x CPU FAN Header
# 2 x System FAN Header
# 1 x Serial Header

DIMENSION
# ATX Form Factor Dimension: 30.5 cm X 24.4 cm ( W x L )

OS SUPPORT
# Support Windows 2000 / XP / XP 64 / Vista / Vista 64

ACCESSORIES
# 1 x IDE Cable
# 6 x SATA Cable
# 6 x SATA Power Cable
# 1 x S/PDIF Cable
# 1 x I/O Shield
# 1 x CD Driver
# 1 x User Manual
# 1 x DIY Thermal Kit

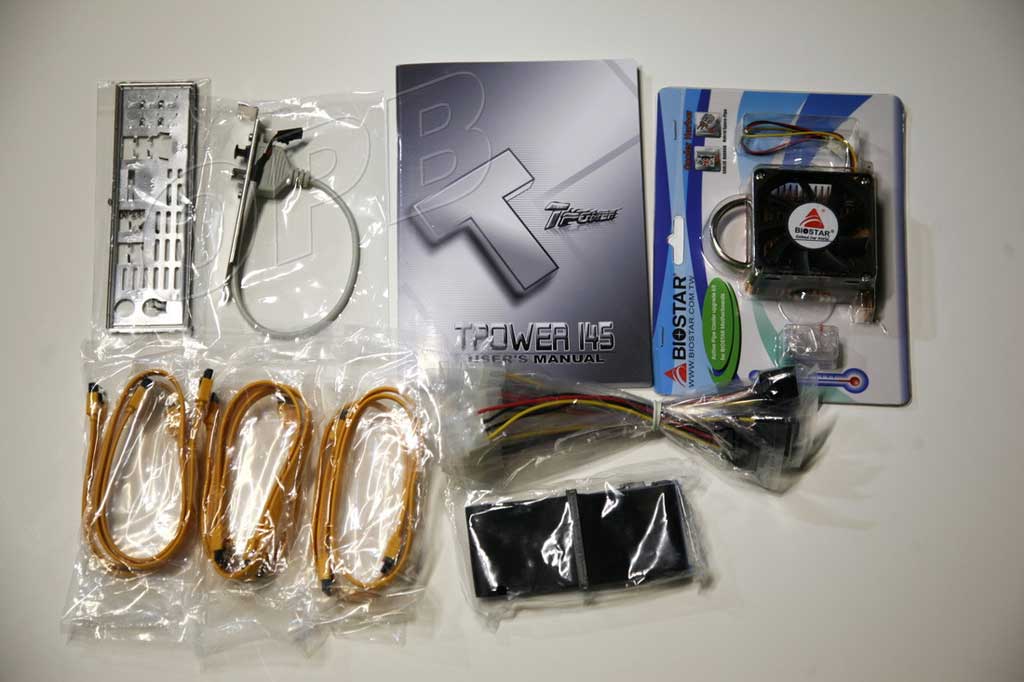

LA SCATOLA ED IL BUNDLE:



PARTICOLARI DEL LAYOUT:

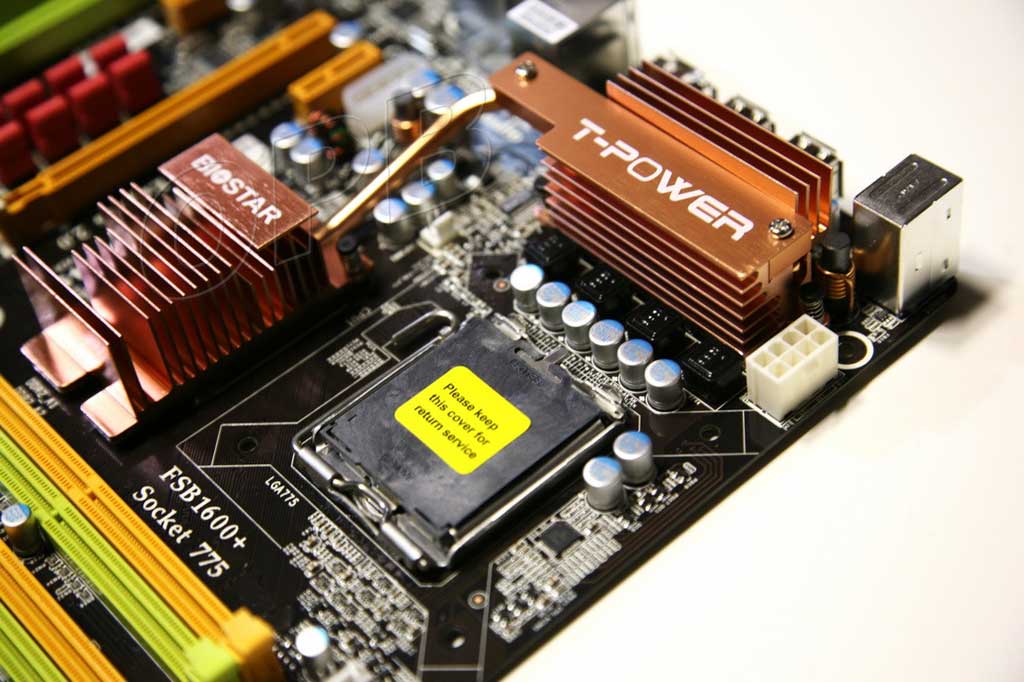

Zona socket

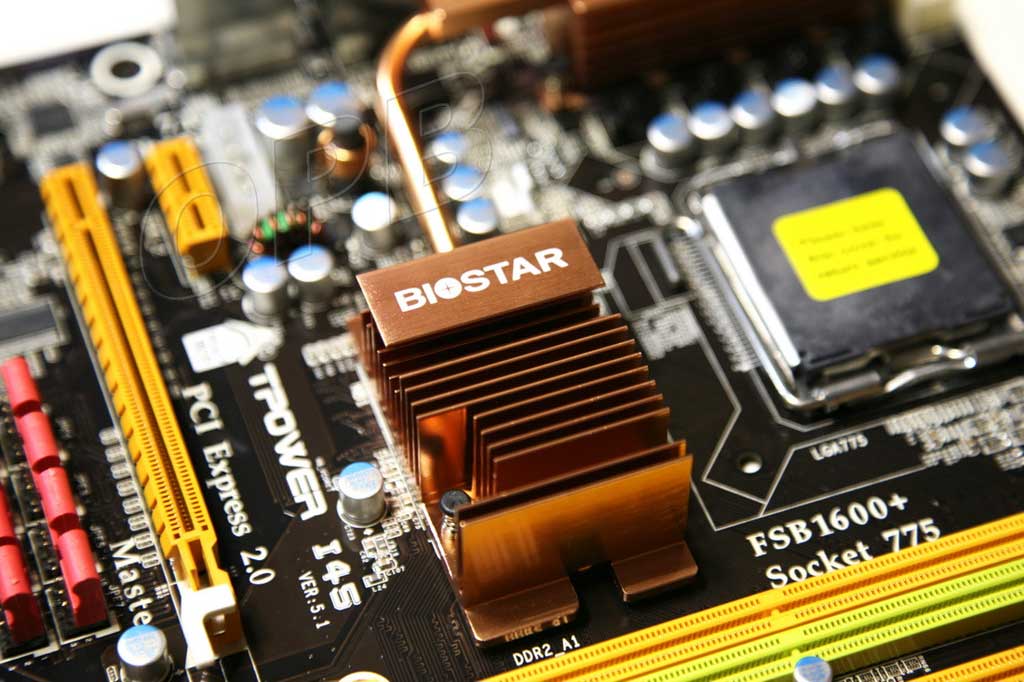

Dissipatore del chipset

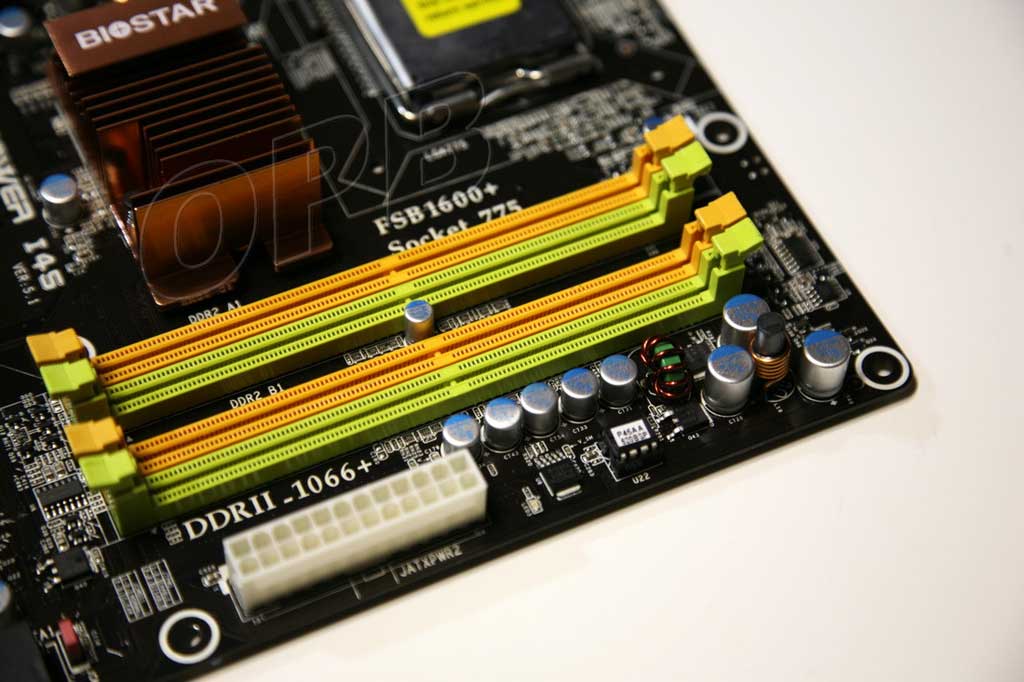

Slot dimm



Pulsantini onboard e display Led ( fa la diagnostica e una volta finita, segna la temperatura della CPU)

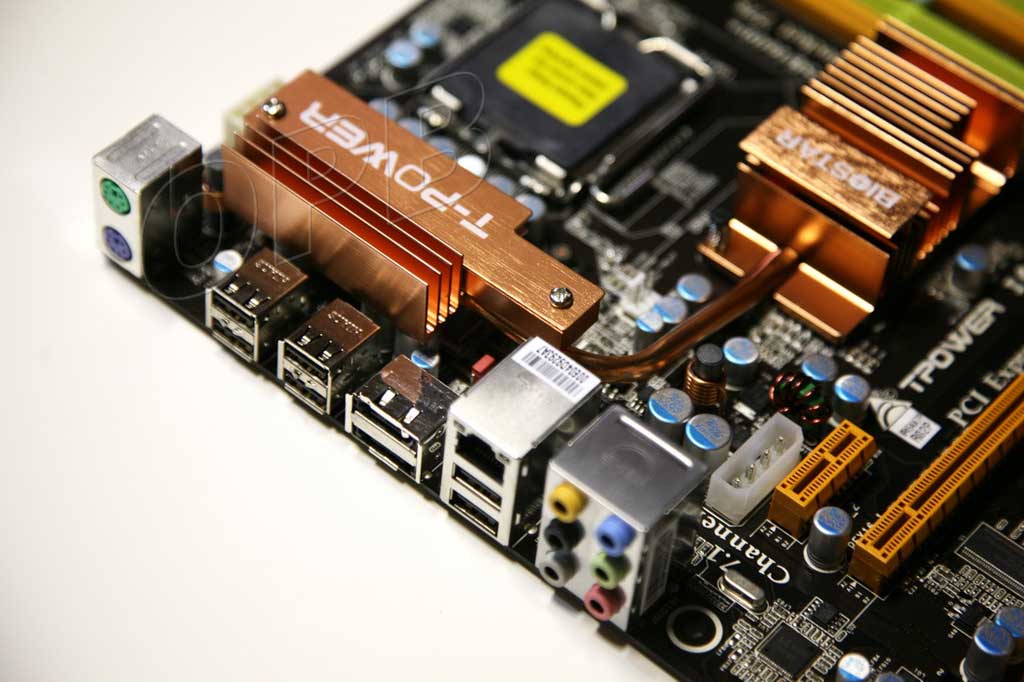

Porte I/O

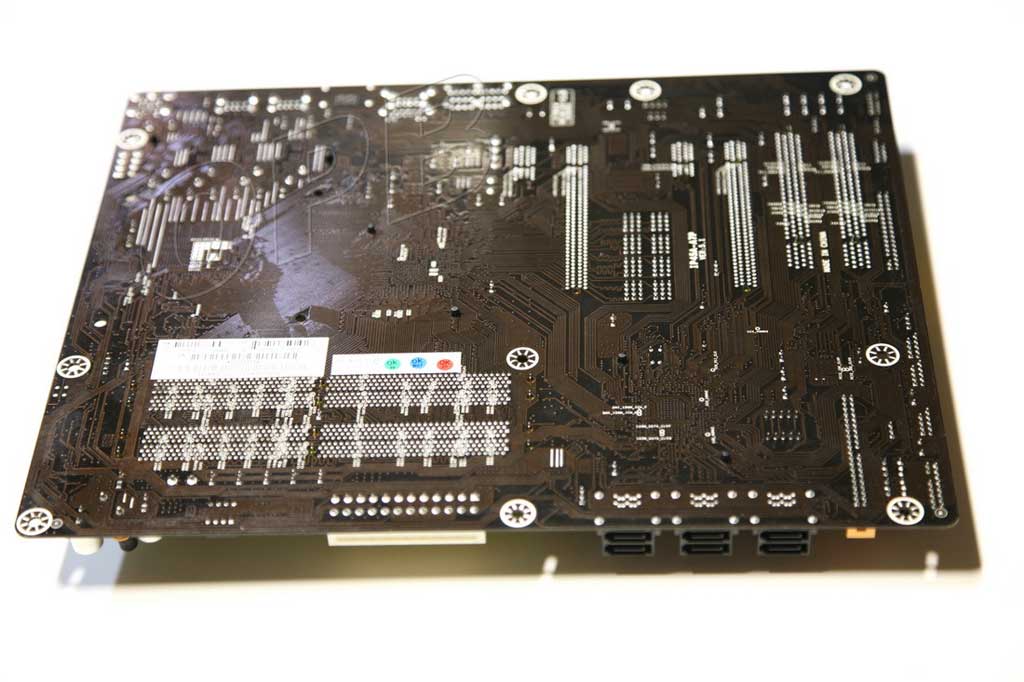

Retro mainboard

[pippo369]

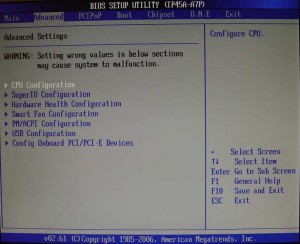

BIOS:

UFFICIALI
P45AA710 del 10-07-2008

P45AA620 del 20-06-2008

P45AA619 del 19-06-2008

P45AA530 del 30-05-2008


BETA
P45AA708 DEL 08-07-2008

UTILITY PER FLASH BIOS:

VERSIONE DOS
AFUDOS4.23

VERSIONE WIN
UPDATE BIOS

DRIVERS:

CHIPSET

AUDIO
WinXp
Win Vista

LAN
WinXp
WinVista

UTILITY PER OVERCLOKING:

Biostar T-Power II
Questa utility permette di :
Overcloccare il sistema regolando, la frequenza ed anche i voltaggi da Windows!
Salvare i profili di overclock
Flashare il bios da Windows
Monitorare temperature e voltaggi


Setfsb Version 2.1.69.2
(Usare il PLL ICS9LPRS919BKL)

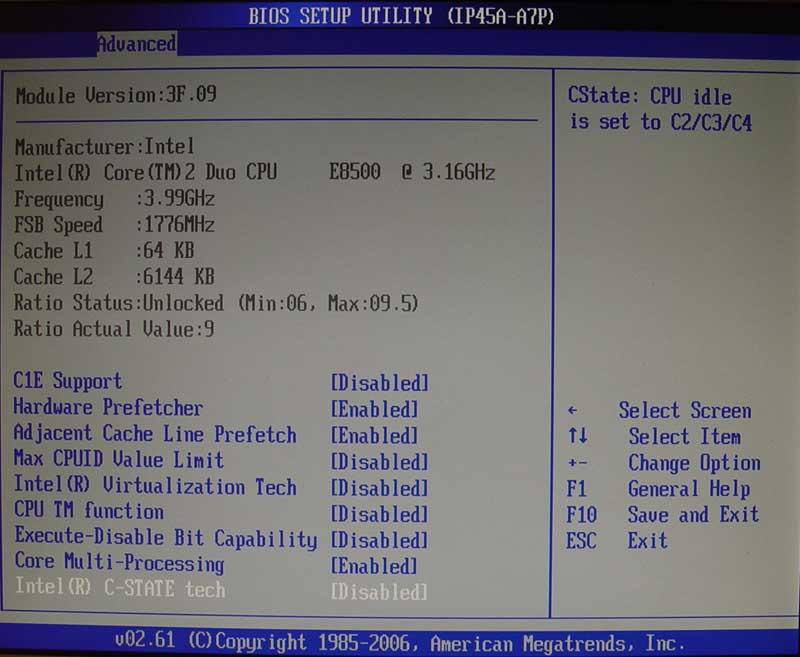

IL BIOS







SETTING PER OPERARE OVER 600mHZ

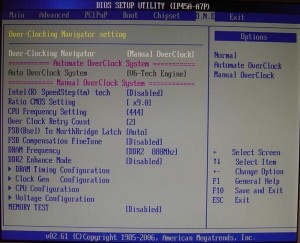

[BIOS SETUP] O.N.E
Over-Clocking Navigator [Manual OverClock]
Intel(R) SpeedStep(tm) : Disabled
Ratio CMOS Setting : ×6 (change higher for benching subzero obviously)
CPU Frequency Setting : 570(boot)
Over Clock Retry Count : 2
FSB Compensation: Disabled
FSB(Bsel) To NorthBridge Latch : 1333
DRAM Frequency : DDR2-1140
DDR2 Enhance Mode : Disabled

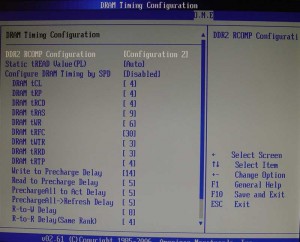

DRAM Timing Configuration
DDR2 RCOMP Configuration : 2 (con alcuni kit va meglio il 4)
Static tREAD Value : AUTO
Configure DRAM Timing by SPD : Enabled
[EDIT] this will give you CAS5 clocks and PL10 past 600MHz FSB
for PL9 past 600MHz FSB you need to manually set CAS4 timings

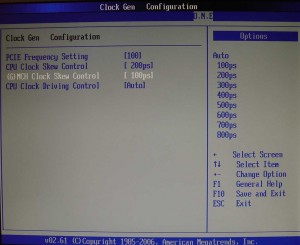

Clock Gen Configuration
PCIE Frequency Setting : 100
CPU Clock Skew Control : 200ps
(G)MCH Clock Skew Control : 100ps
CPU Clock Driving Control : Auto

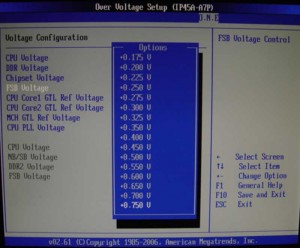

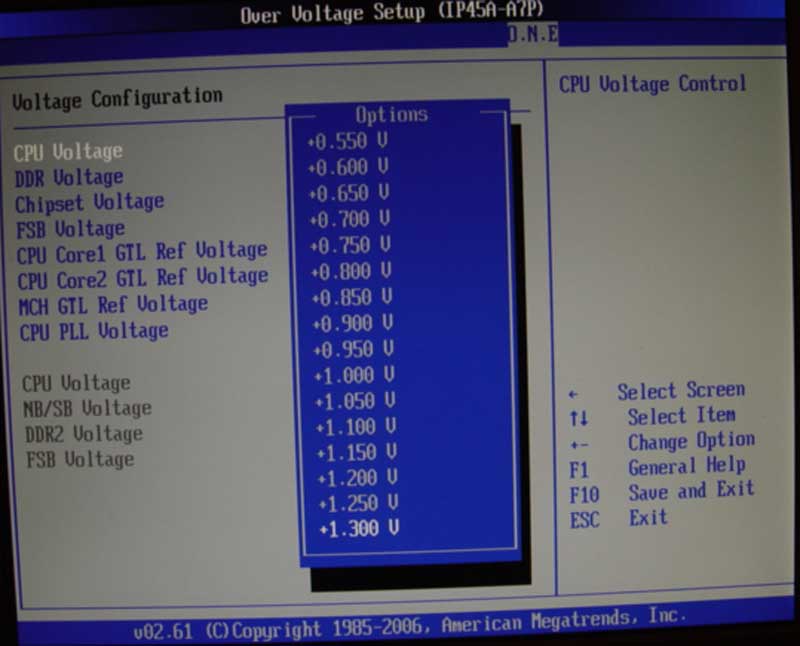

Voltage Configuration
CPU Voltage : quelli richiesti dalla vostra cpu
DDR Voltage : +0.600v o comunque quelli richiesti dalla vostre ram

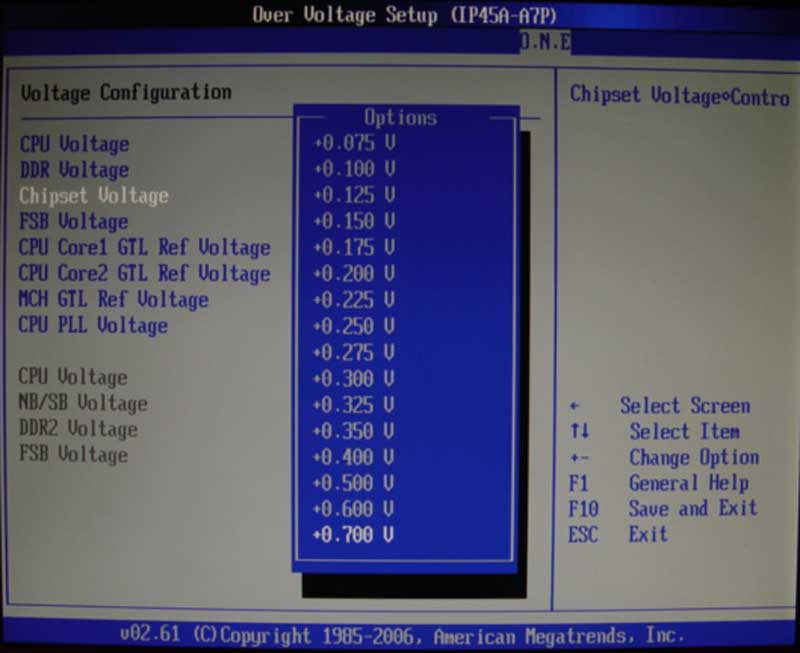

Chipset Voltage : +0.400v - 0.500v (raffreddare almeno con ventola il chipset)
FSB Voltage : +0.30v
CPU Core1 GTL Ref Voltage : 0.63*VTT
CPU Core2 GTL Ref Voltage : 0.67*VTT
MCH GTL Ref Voltage : Auto

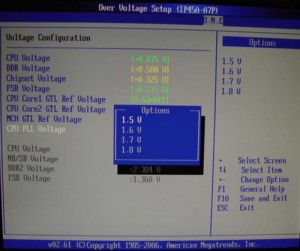

CPU PLL Voltage : 1.5v


Con questi settaggi la mia boota fino a 615Mhz

[pippo369]

MODIFICHE POSSIBILI:

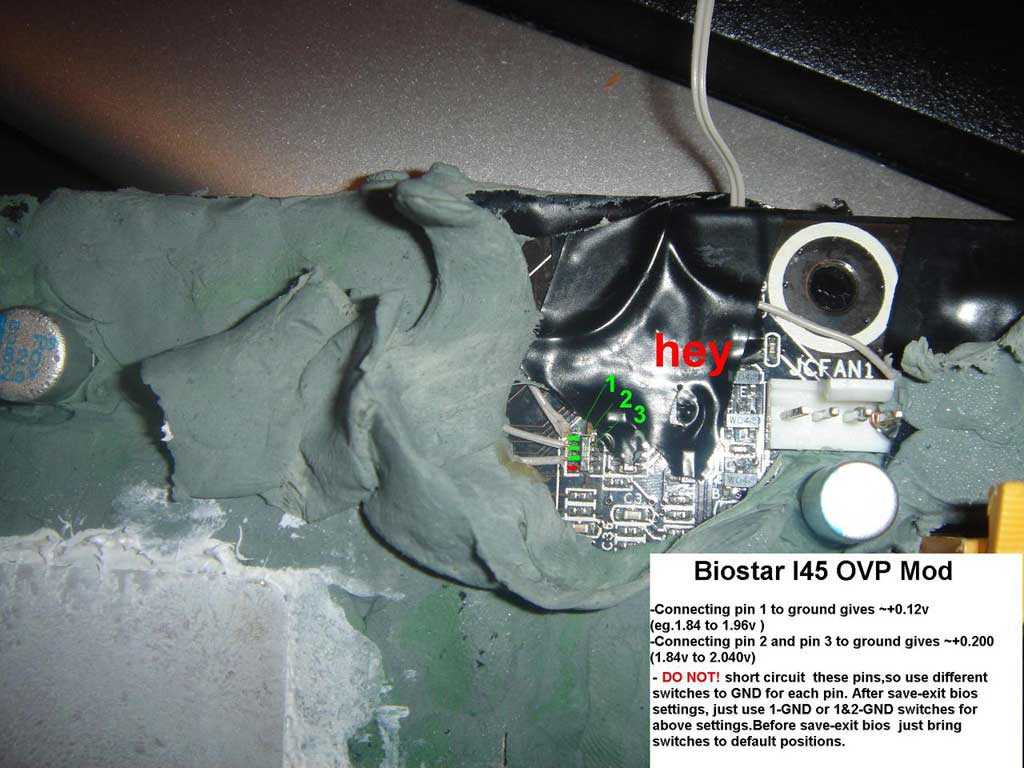

OVP_MOD



Riguardo le mod al momento esiste solo la OVP_mod ritratta sopra.

I voltaggi selezionalbili arrivano fino a +1,3V, nel mio caso particolare la mainboard già a +0,8V erogava 1,965V, quindi non so fino a che punto la OVP_mod sia necessaria, forse serviva soltanto con le prime revisioni di bios.

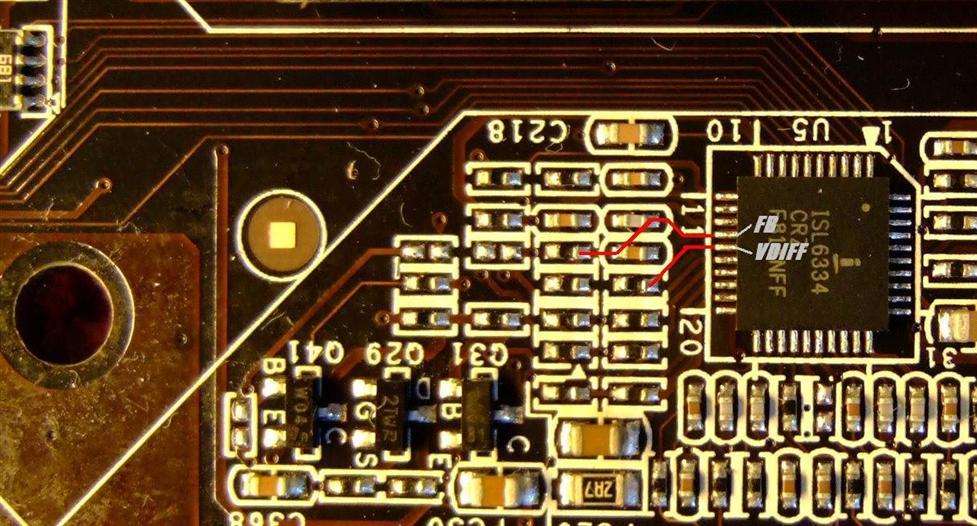

V_Drop mod (questa mod è in fase di testing)



Questa mod è in fase di testing, l'autore Johnny Bravo ha così scritto:
"I45 Vdroop mod by me - work in progress as I still haven't found the time to do the mod. My measurements were off as the traces are so small actual resistance is more like 2.2Kohm so a 20Kohm variable resistor will suffice".

[pippo369]

Reserved For Pippo

[pippo369]

meglio abbondare che deficere

[dinamite2]

Iscrittissimo, da possessore di tale scheda non posso che essere felice di questo trad.
Peccato che in italia siamo solo io e pippo ad avercela....

[nidecker]

qualche impressione?
Il bios ad es. com'è?

[pippo369]

qualche impressione?
Il bios ad es. com'è?

Arriveranno anche le foto del bios, il tempo di organizzarmi.
Il bios è molto ben organizzato, per quanto riguarda i voltaggi funziona un pò come quelli DFI si dà un tot che va ad aggiungersi al default.
C'è anche la possibilità di salvare le configurazioni, anche se ancora devo provarlo.

[dinamite2]

Ecco che arrivo..........

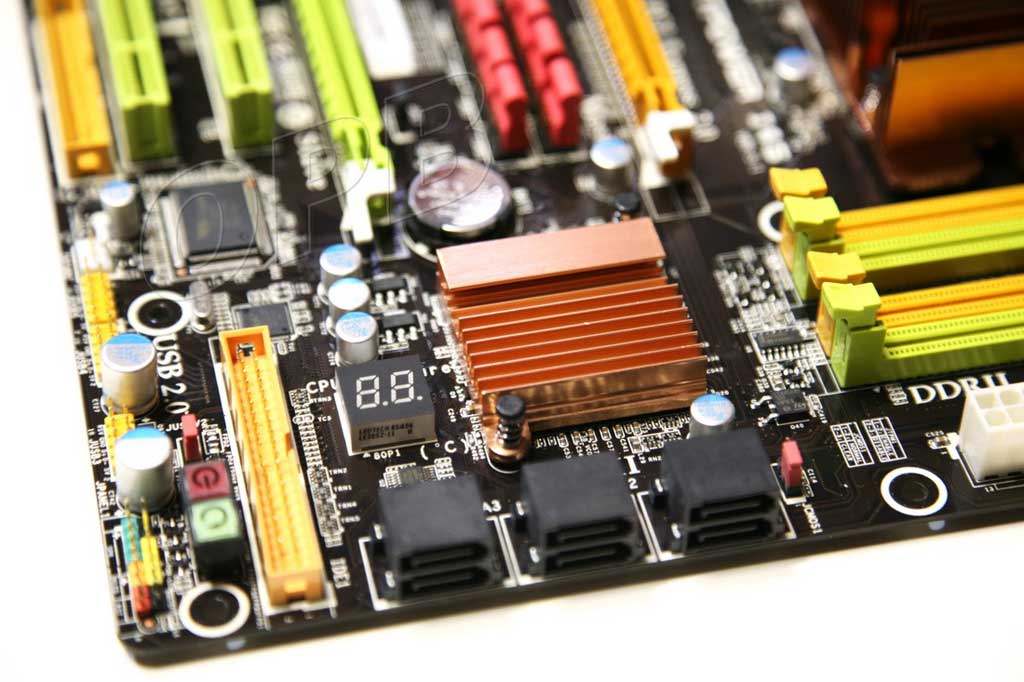

Particolare del display post code, dopo aver finito di eseguire il post il display segna la temperatura della cpu, e stranamente coincide con quella rilevata da Real temp......



Altra figata il Software propietario Biostar, permette di fare tutto, si possono cambiare pure i voltaggi di cpu,ram,nb oltre che variare l'fsb....
compatibile pure con le ultime schede Nvidia, anche x queste è possibile visualizzare le frequenze e cambiarle a piacimento



I love Biostar

[Morfeus]

Disponibilità e prezzi ita, se ne sa qualcosa? L'alimentazione è a 4 fasi?
