Alimentazione TA 1050 MK X

Pagina 1 di 9 1 2 3 4 5 6 7 8 9 ultimo
Visualizzazione dei risultati da 1 a 10 su 86
  1. #1
    Nexthardware Staff L'avatar di CrAzY MoDdEr
    Registrato
    May 2006
    Località
    Milano
    Età
    34
    Messaggi
    6,256
    configurazione

    Predefinito Alimentazione TA 1050 MK X

    Visto che questo finale si sta sempre più diffondendo tra la fascia proletaria dell hi fi.... volevo proporre un topic dove progettare, grazie all aiuto di chi conosce meglio di me l' eletronica e l' hi fi, una nuova sezione di alimentazione.

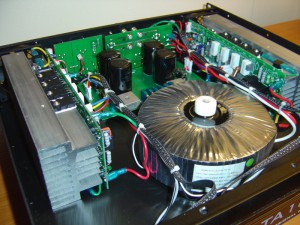

    La situazione di partenza è questa ( per quanto riguarda il TA 1050 MK X )




    Toroidale da 790 VA due ponti raddrizzatori e due condensatori da 4700 uf a 100v per canale ..... l' intervento mira sostituire i condensatori con dei nuovi " serbatoi" di qualità superiore e capienza maggiore.

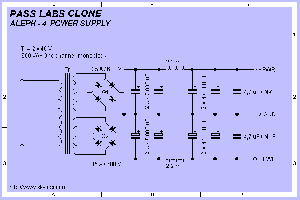

    Passando al progetto vero e proprio l' idea, parlando al telefono con lo zio rob, era quella di utilizzare come base lo schema di alimentazione di nelson pass :



    la scelta è ricaduta su tale schema inquanto, come tutti i lavori del mitico nelson, è caratterizzato da una semplicità estrema e da un efficacia altrettanto sconvolgente.

    Passndo dal progetto alla realizzazione la prima fase è quella della scelta dei componenti .... in primo luogo mi era stato consigliato di sostutire anche i ponti raddrizzatori con dei nuovi ponti composti da 4 diodi ultra fast recovery da 20 A ma tale soluzione si è rilevata molto costosa e praticamente inutile.

    passando al componente successivo, i condensatori, mi sono stati consigliati dei condensatori di produzione italiana i kendreil

    Kendeil

    nella versione da 10 000 uf con isolamento da 100v ( stesso isolamento di quelli montati sul ta ).

    Ora chiedo consiglio ai guru .....io ho gia esaurito le mie conoscenze


    Get Rich or Die Tryin'

  2. #2
    SRS WOW
    Registrato
    Apr 2008
    Località
    Santorso + Trento
    Età
    34
    Messaggi
    284
    configurazione

    Predefinito

    Mi iscrivo e seguo con interesse, visto che sono intenzionanto ad acquistare il suddetto ampli


  3. #3
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    60
    Messaggi
    11,739
    configurazione

    Predefinito

    Se la fai levaci l'induttanza allo schema di Pass

    Ma sto schema disegnato ?

    Roberto

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  4. #4
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    60
    Messaggi
    11,739
    configurazione

    Predefinito

    mo lo inkiappettiamo thomann

    Intanto cambia le 22 ohm segnate dalla freccia Viola
    Icone allegate Icone allegate Clicca sull'immagine per ingrandirla

Nome:   asd.jpg
Visite: 1239
Dimensione:   101.5 KB
ID: 8207
    Ultima modifica di wasky : 21-03-2010 a 02:39

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  5. #5
    Nexthardware Staff L'avatar di CrAzY MoDdEr
    Registrato
    May 2006
    Località
    Milano
    Età
    34
    Messaggi
    6,256
    configurazione

    Predefinito

    Originariamente inviato da wasky
    Se la fai levaci l'induttanza allo schema di Pass

    Ma sto schema disegnato ?

    Roberto
    doverebbe farlo con fido cad foxy ... io sono un cane

    Originariamente inviato da wasky
    mo lo inkiappettiamo thomann

    Intanto cambia le 22 ohm segnate dalla freccia Viola
    per le res cosa dici kiwama vanno bene ?


    Get Rich or Die Tryin'

  6. #6
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    60
    Messaggi
    11,739
    configurazione

    Predefinito

    Originariamente inviato da CrAzY MoDdEr
    doverebbe farlo con fido cad foxy ... io sono un cane



    per le res cosa dici kiwama vanno bene ?
    22 ohm 5 watt Resista o Dragotic

    Ma hai capito il senso delle freccettine rosse ?

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  7. #7
    SRS WOW
    Registrato
    Apr 2008
    Località
    Santorso + Trento
    Età
    34
    Messaggi
    284
    configurazione

    Predefinito

    Originariamente inviato da wasky
    22 ohm 5 watt Resista o Dragotic

    Ma hai capito il senso delle freccettine rosse ?
    Volevo appunto chiedere, il significato delle freccie rosse e verdi.
    Le rosse puntato ai transistor, e le verdi alle resistenze. Lo stampato prevede la possibilità di aggiungere sia un transistor che una resistenza, solo che non capisco se si può fare, ed , eventualemente cosa comporta.


  8. #8
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    60
    Messaggi
    11,739
    configurazione

    Predefinito

    Originariamente inviato da boris
    Volevo appunto chiedere, il significato delle freccie rosse e verdi.
    Le rosse puntato ai transistor, e le verdi alle resistenze. Lo stampato prevede la possibilità di aggiungere sia un transistor che una resistenza, solo che non capisco se si può fare, ed , eventualemente cosa comporta.
    Sicuramente hanno fatto una sola PCB per tutti i modelli quindi se tutto funzia come dico io si può prendere un TA1050 e trasformarlo in TA 1400

    la res che vedi da 22 ohm è connessa al mosfet sul piedino "emettitore"


    Roberto

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  9. #9
    SRS WOW
    Registrato
    Apr 2008
    Località
    Santorso + Trento
    Età
    34
    Messaggi
    284
    configurazione

    Predefinito

    Originariamente inviato da wasky
    Sicuramente hanno fatto una sola PCB per tutti i modelli quindi se tutto funzia come dico io si può prendere un TA1050 e trasformarlo in TA 1400

    la res che vedi da 22 ohm è connessa al mosfet sul piedino "emettitore"


    Roberto
    Yup...

    All'uni abbiamo cominciato a fare i mosfet, quindi seguo gli sviluppi con interesse


  10. #10
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    60
    Messaggi
    11,739
    configurazione

    Predefinito

    Originariamente inviato da boris
    Yup...

    All'uni abbiamo cominciato a fare i mosfet, quindi seguo gli sviluppi con interesse
    Allora ti metto un link per i compiti a casa questo all'uni non te lo spiegano

    http://www.passdiy.com/pdf/matching.pdf

    Di solito io il match lo faccio su più curve


    Roberto

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics
