Modifica Abit AS8 775 , Parliamone
Ecco il Link alla mod:
http://www.xtremesystems.org/forums/...ad.php?t=50940
Cerchiamo di Capirla bene insieme
Partiamo dal V-DROOP:

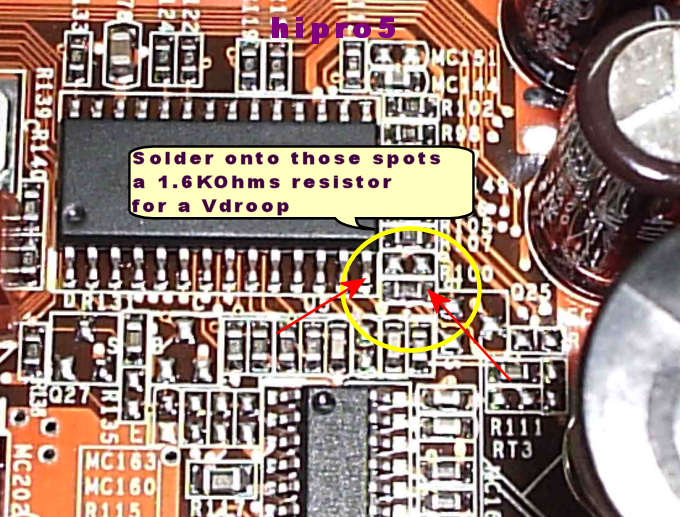

Basta mettere un Resistore da 1.6KOhm tra i due punti indicati dalle freccie
Vorrei provare a mettere una Resistenza Normale invece ke il Resistore.
Voi ke ne pensate?
Ecco la VCORE MOD:
Dopo aver fatto la VDROOP , passiamo alla Vcore MOD:

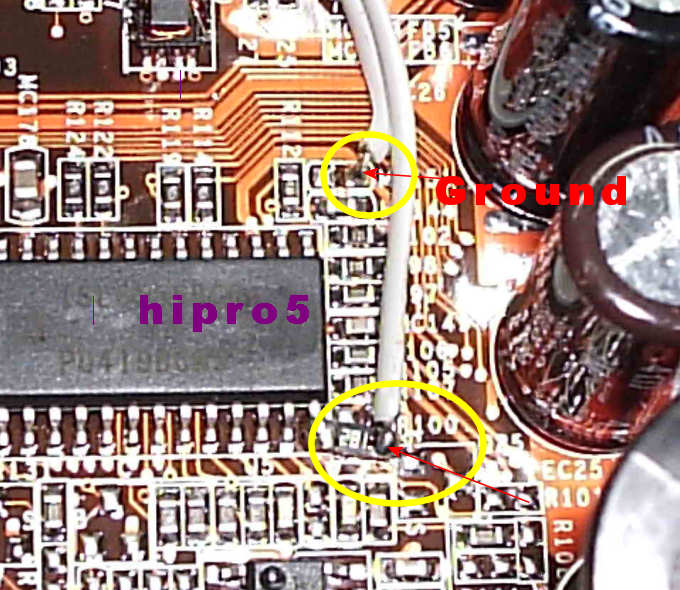

Basta settare un Trimmer da 100 KOhm al max e saldare un piedino del Trimmer a massa e l' altro sul punto indicato(lo stesso usato per la VDROOP)
VCHIP NB MOD:

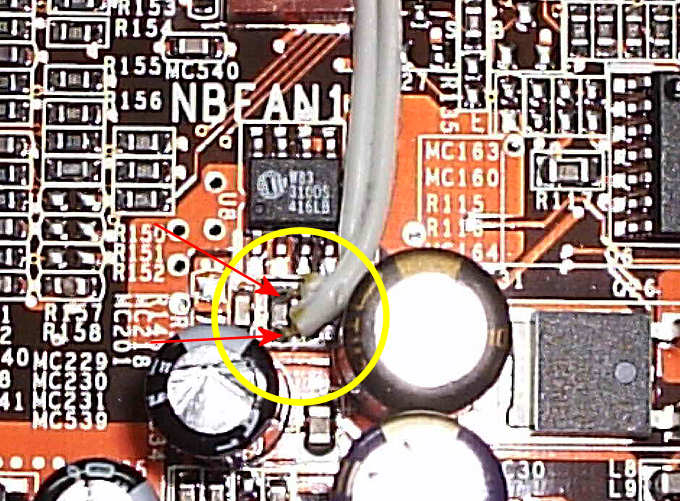

Per modificare il voltaggio del North Bridge , basta Saldare un Timmer da 50 Kohm (settato al max) in parallelo alla resistenza SMD esistente nel punto indicato.
VFSB Mod:
Non so l' utilita' di questa mod.

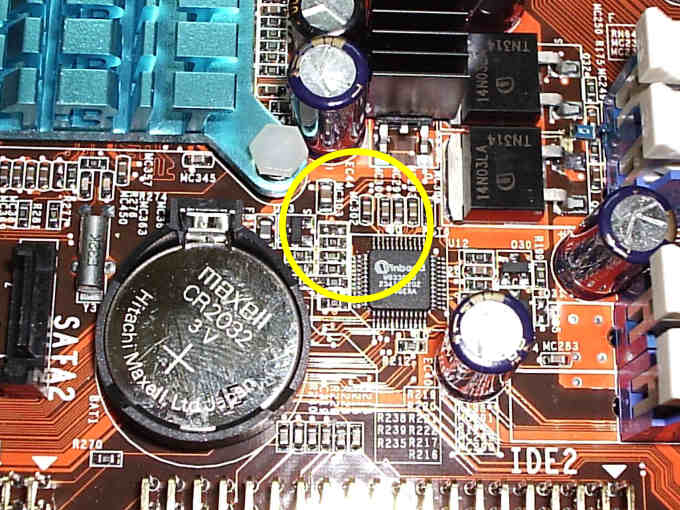

Rintracciate la Zona indicata (vicino al SB e alla Batteria)
Il voltaggio di Default e' di 1,21V e basta settarlo a 1,32V

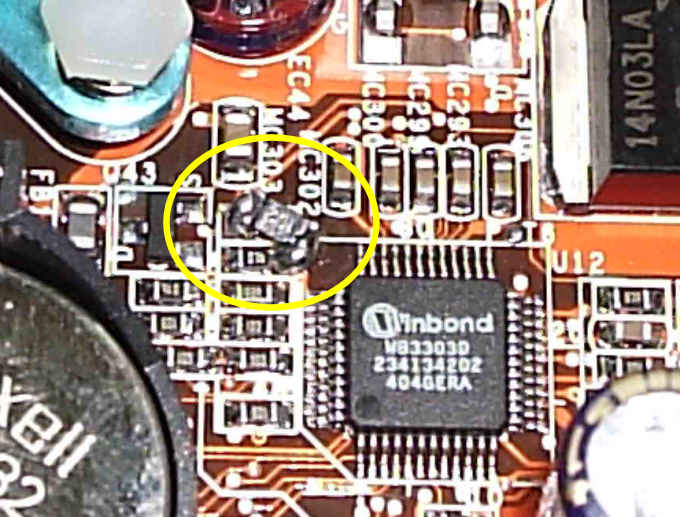

Per fare questo Basta Saldare un Resistore da 1Kohm nei punti indicati nella Foto:

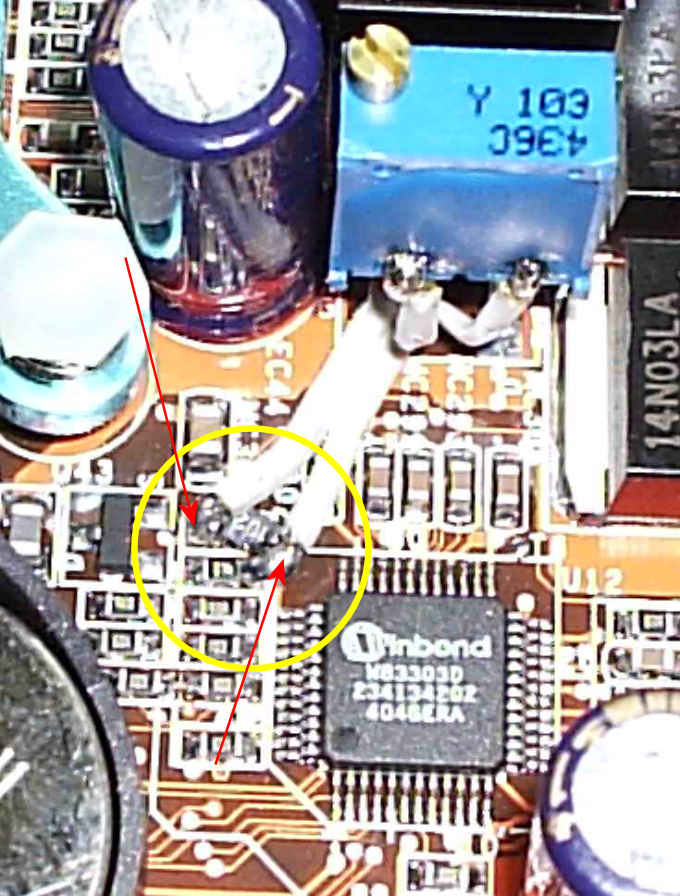

Infine saldare in Parallelo al Resistore appena messo , un Trimmer da 10K settato al max, come in Foto:
Non capisco la necessita' di Hypro di mettere il resistore da 1K + 1 Trimmer da 10KSecondo me bastava un trimmer da 20K e settarlo a 11K e ke jazz!

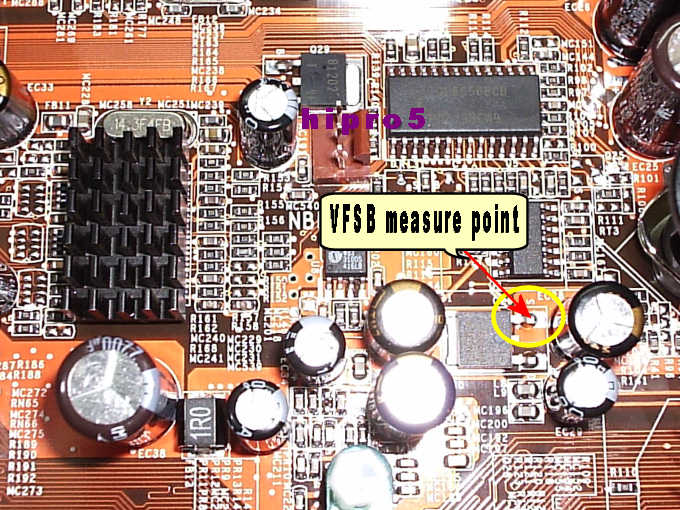

Il VFSB lo possiamo misurare qui:

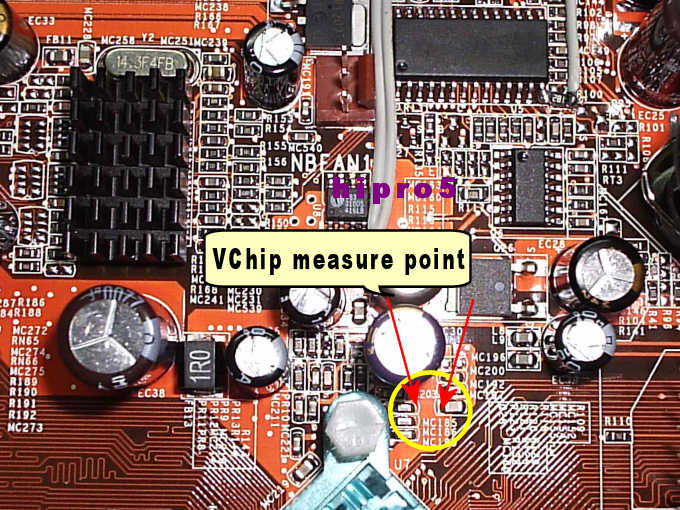

Qui invece possiamo verificare il Vchip:
Passiamo alla V-AGP MOD:
Con questa mod possiamo arrivare fino a 1,95V!!! (Attenzione oltre 1,97V la MB entrera' in protezione!)

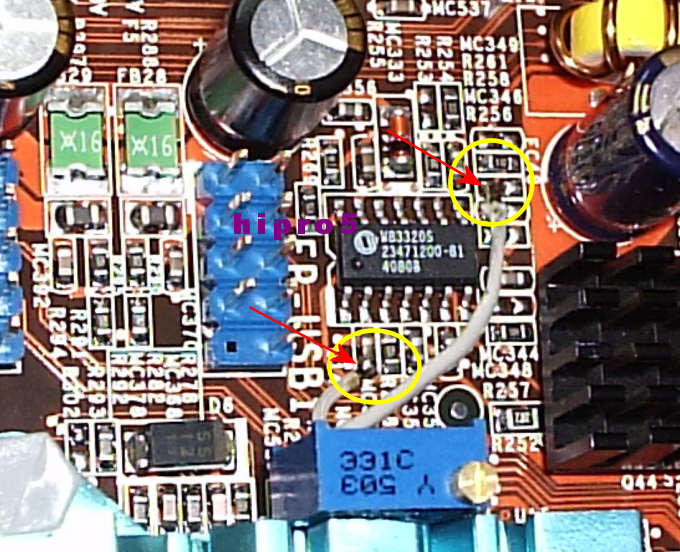

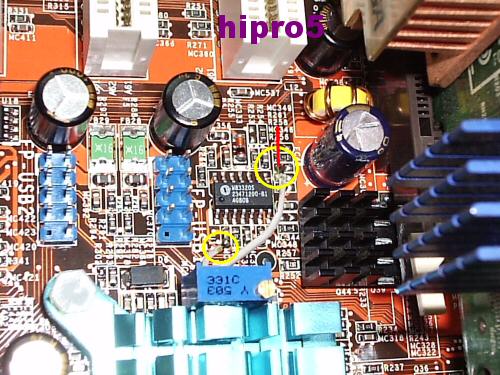

Per fare questa mod basta saldare un Trimmer da 50 Kohm (settato al max) tra i due punti indicati in foto:
ecco un Ingrandimento:

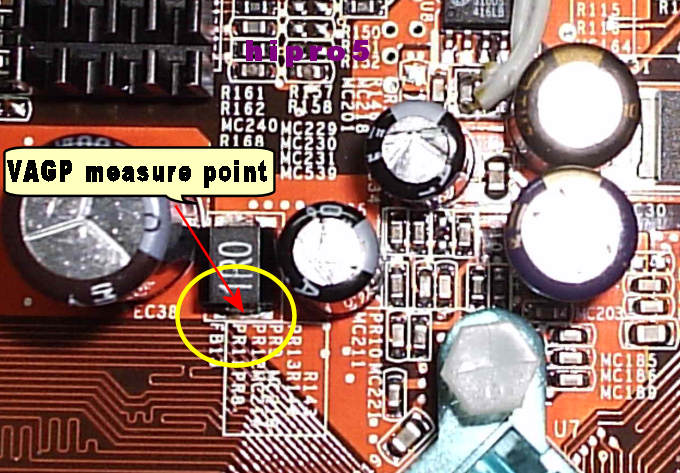

Il VAGP lo possiamo misurare qui:
VTT MOD:

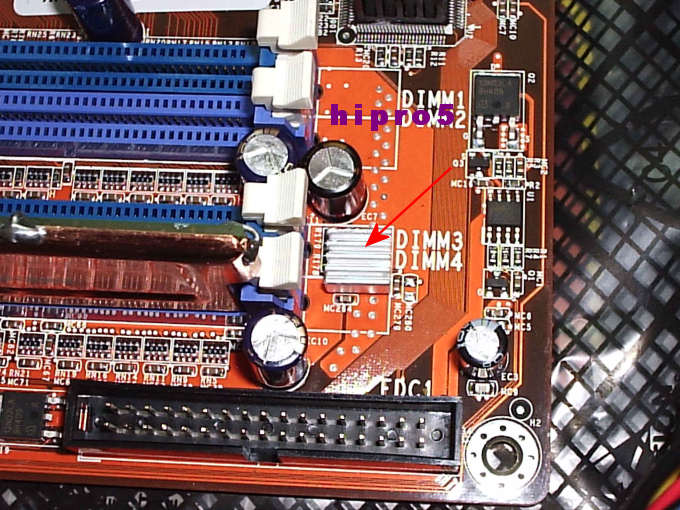

Non c'e' bisogno di nessuna VTT, pero' dissipate questo Chip:

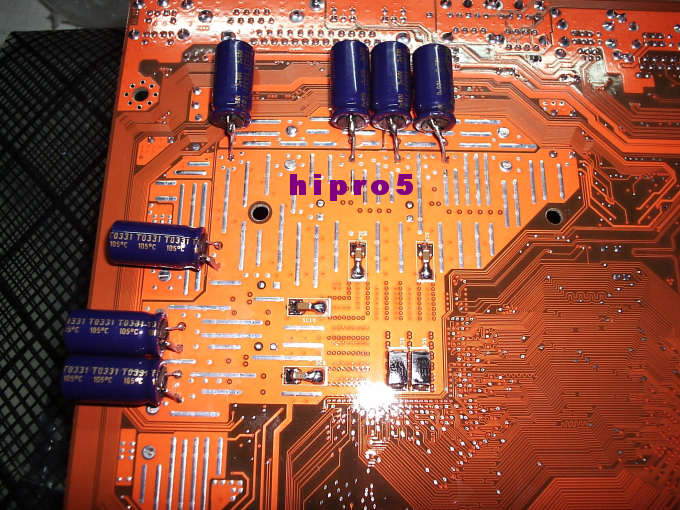

Ed infine possiamo aggiungere dei condensatori da di 3300uF/6.3V sul Retro della MB (cosa ke sconsiglioin quanto non si puo' montare la MB nel case , se avete un Banchetto potete anke farla, questa aggiunta di condensatori dovrebbe stabilizzare ankora di piu' il Vcore:
(questa non l' ho capita ma la posto ugualmente)

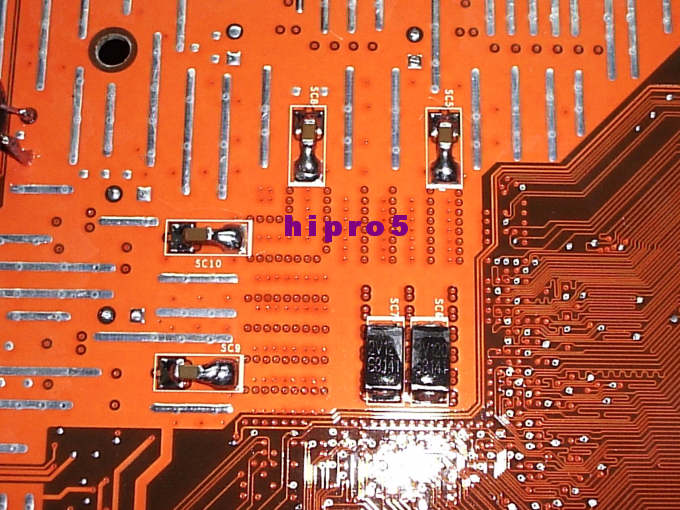

e possiamo aggiungere alcuni SMD 100nF da 1uF (NO POLAR SMD)
Rispondi quotando
) ho letto il discorso della res non SMD, in effetti basta un trimmer multigiri, regolato al valore preciso, che hipro5 raccomanda ovvero 1.616 kohm se non ricordo male, trimmer da 2 kohm e in teoria dovrebbe andare uguale, ki prova io o te ?
