modifica voltaggio GPU nvidia 6800 ultra PNY vert

Visualizzazione dei risultati da 1 a 9 su 9
  1. #1
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    55
    Messaggi
    11,739
    configurazione

    Predefinito modifica voltaggio GPU nvidia 6800 ultra PNY vert

    con la seguente modifica andremo ad aumentare il voltaggio della gpu delle schede 6800 ultra
    nel nostro caso una PNY Verto 6800 ultra,

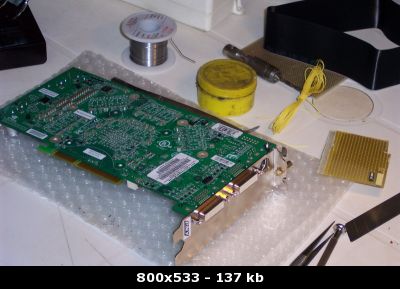

    per effettuare la mod dovremo , per forza di cose, smontare il dissipatore della scheda

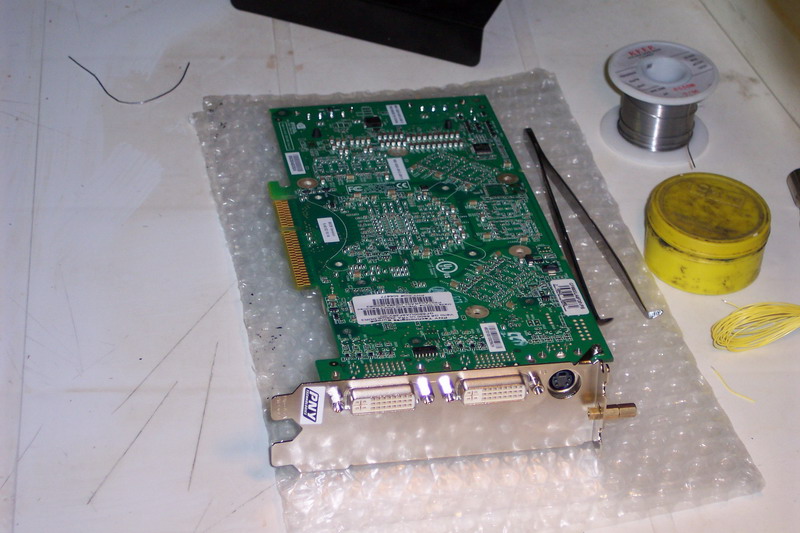

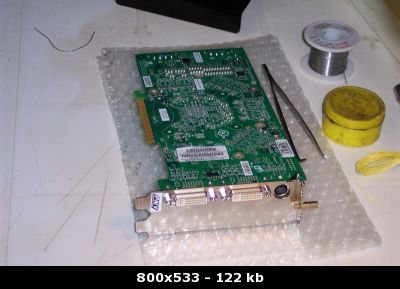

    fissiamo due perni, che di solito usiamo per fissare la mb al case , servirà a ospitare il pcb
    con il trimmer e lo switch

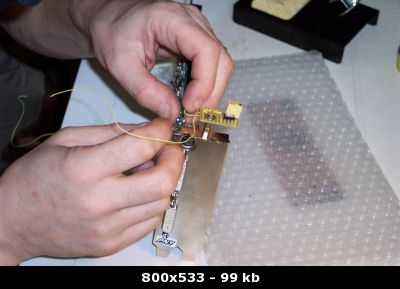

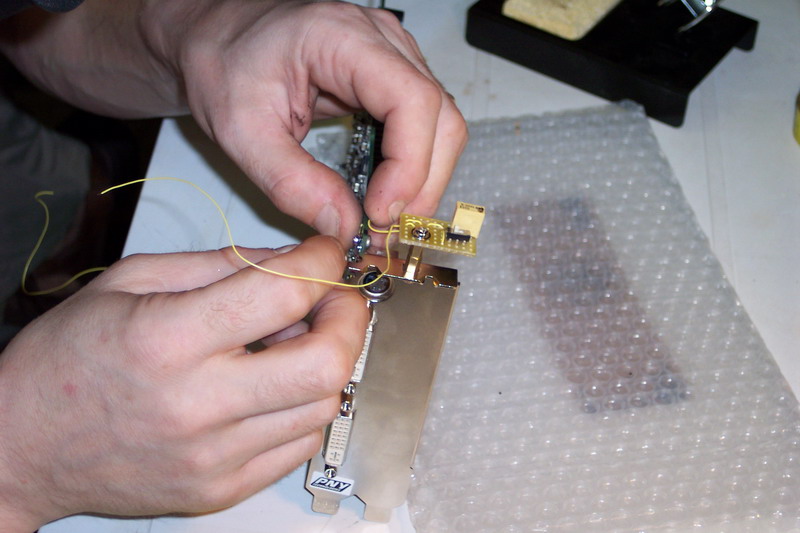

    sul pcb saldiamo un trimmer da 100 k ohm settato al massimo valore resistivo, e il pulsantino per escludere la mod
    poi lo fissiamo al perno

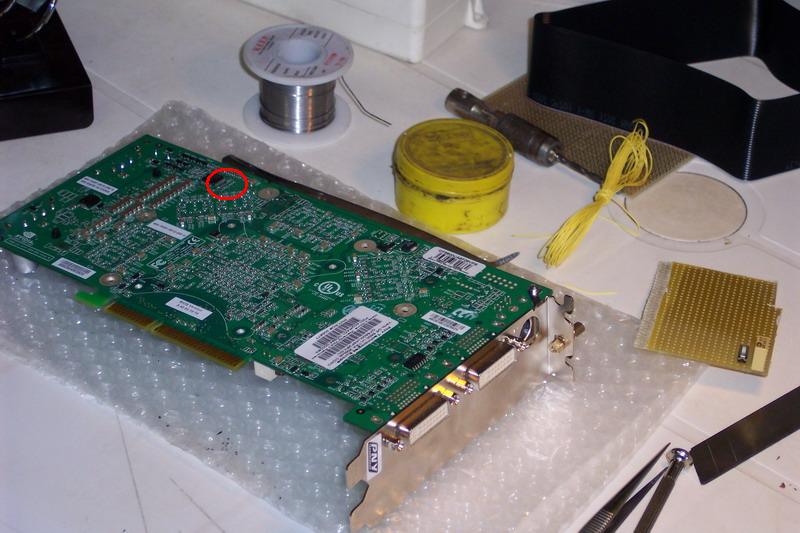

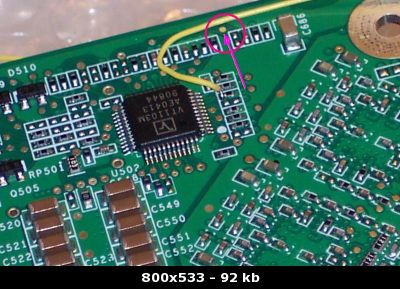

    saldiamo uno dei capi del trimmer alla resistenza evidenziata in figura che si trova nella zona
    evidenziata dal cerchio sulla foto

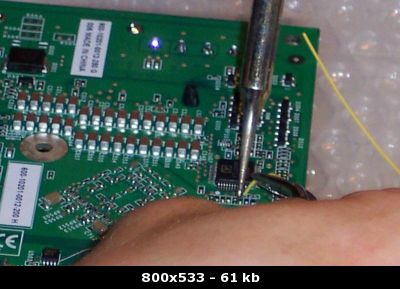

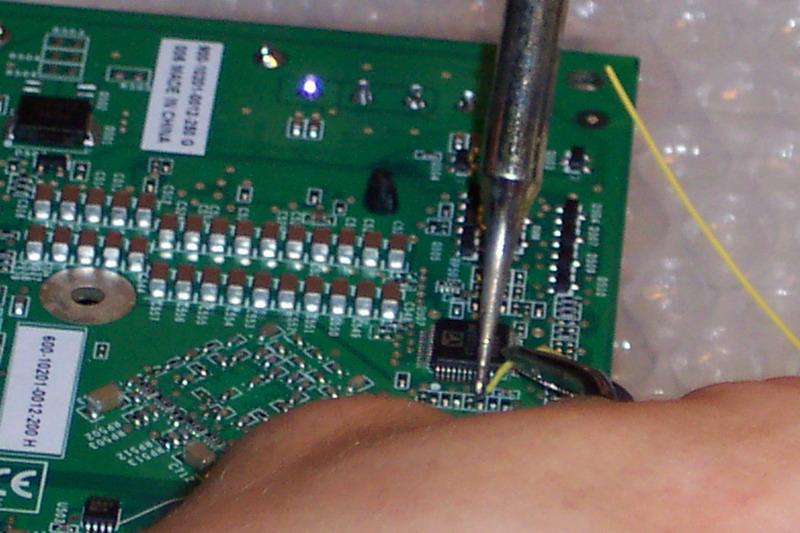

    per effettuare questa operazione vi consiglio di munirvi di pinzette a punta piegata, di ottima qualità
    e effettuare una operazione del genere

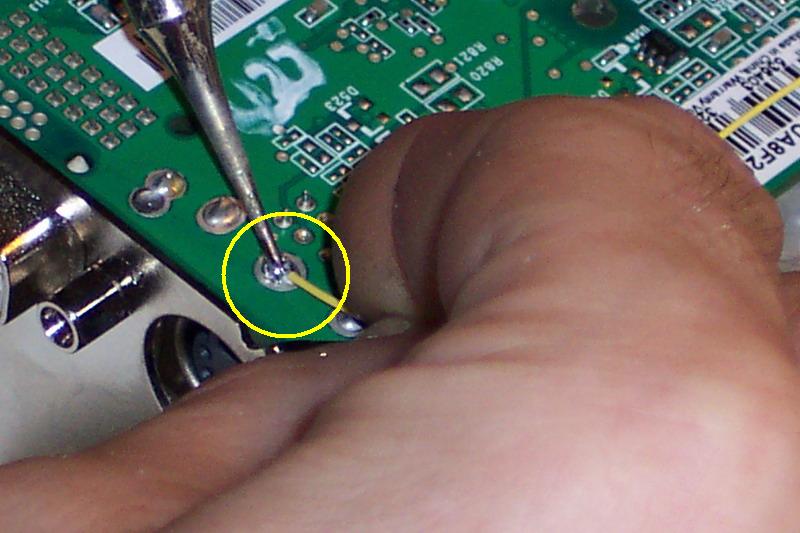

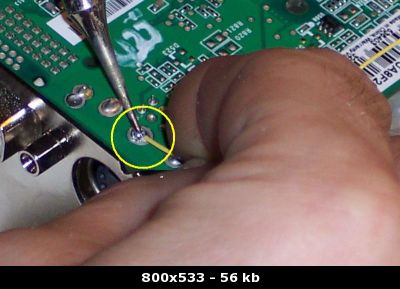

    l'altro capo del trimmer andra collegato a massa, io di solito uso le megasaldature dei spinotti VGA/DVI

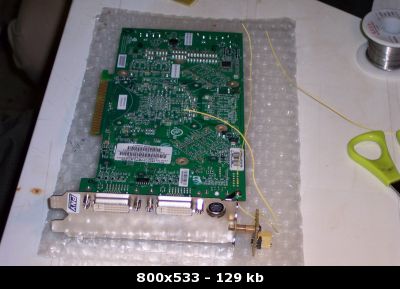

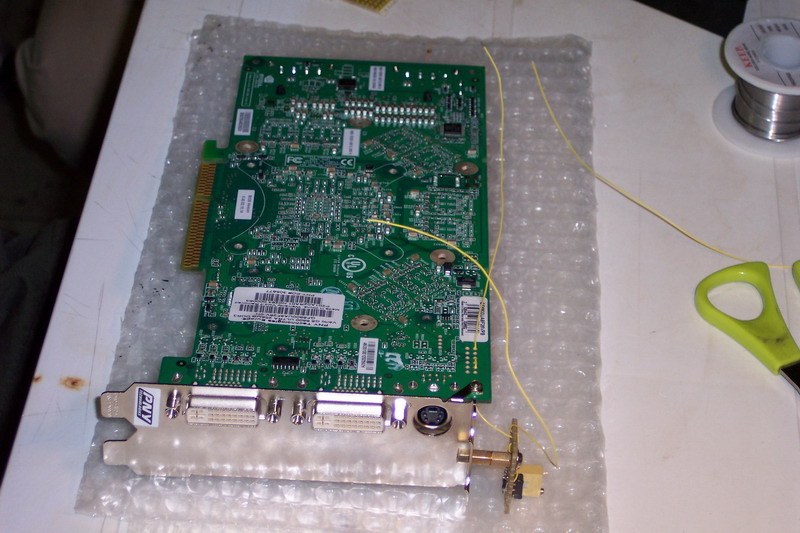

    ed ecco che cosa otteremo alla fine del lavoro




    L'autore non si assume nessuna responsabilità per eventuali danni , dovuti alla cattiva esecuzione della vmod

    ricordiamo inoltre che le modifiche invalidano la garanzia


    wasky

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  2. #2
    tebibyte L'avatar di f3dfx
    Registrato
    Mar 2001
    Località
    Milano sud
    Messaggi
    2,621

    Predefinito

    Originariamente inviato da wasky
    con la seguente modifica andremo ad aumentare il voltaggio della gpu delle schede 6800 ultra
    nel nostro caso una PNY Verto 6800 ultra,




    per effettuare la mod dovremo , per forza di cose, smontare il dissipatore della scheda





    fissiamo due perni, che di solito usiamo per fissare la mb al case , servirà a ospitare il pcb
    con il trimmer e lo switch






    sul pcb saldiamo un trimmer da 100 k ohm settato al massimo valore resistivo, e il pulsantino per escludere la mod
    poi lo fissiamo al perno




    saldiamo uno dei capi del trimmer alla resistenza evidenziata in figura che si trova nella zona
    evidenziata dal cerchio sulla foto





    per effettuare questa operazione vi consiglio di munirvi di pinzette a punta piegata, di ottima qualità
    e effettuare una operazione del genere




    l'altro capo del trimmer andra collegato a massa, io di solito uso le megasaldature dei spinotti VGA/DVI







    ed ecco che cosa otteremo alla fine del lavoro




    L'autore non si assume nessuna responsabilità per eventuali danni , dovuti alla cattiva esecuzione della vmod

    ricordiamo inoltre che le modifiche invalidano la garanzia


    wasky
    Che tu sappia la mod vale anche x la mia BFG 6800GT OC Agp8x?? A parte il colore del pcb blu, mi sembra cmq un pcb standard nVidia.
    Ora la VGA è montata x cui nn posso controllare.
    Cmq se ho capito bene bastano 2 saldature?? Una sul 5° integrato in alto a SX sul Pin, nn ho capito il n°, e l'altro a massa??
    Ciaooooooo

  3. #3
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    55
    Messaggi
    11,739
    configurazione

    Predefinito

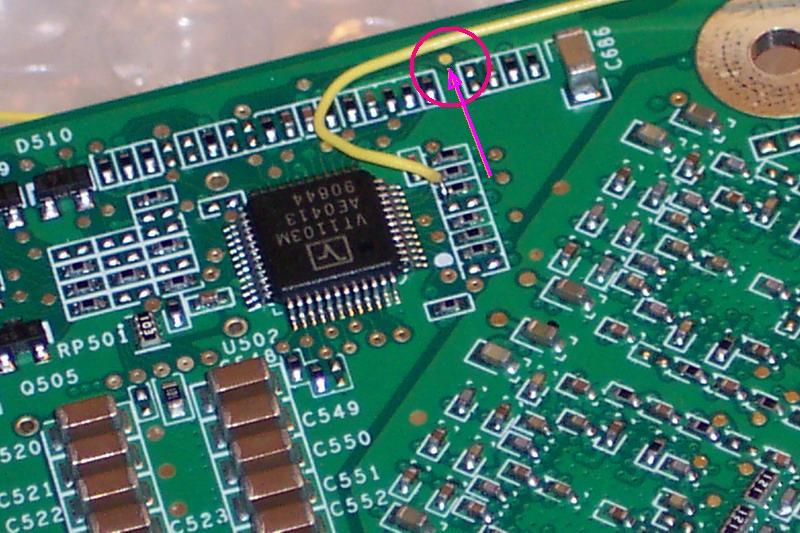

    dovrebbe essere uguale, cmq la foto dove si vede bene è questa

    la terza res partendo dall'alto della fila




    controlla bene il pcb

    buon lavoro


    wasky

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  4. #4
    tebibyte L'avatar di f3dfx
    Registrato
    Mar 2001
    Località
    Milano sud
    Messaggi
    2,621

    Predefinito

    Originariamente inviato da wasky
    dovrebbe essere uguale, cmq la foto dove si vede bene è questa

    la terza res partendo dall'alto della fila




    controlla bene il pcb

    buon lavoro


    wasky
    Controllo sulla mia e ti faccio sapere.
    La mia ha PCB verde, ma ha l'attacco x il 2ndo molex e per i condensatori aggiuntivi della ULTRA.........
    Ciaoooo

  5. #5
    tebibyte L'avatar di amd4ever
    Registrato
    Dec 2005
    Località
    Rovigo
    Età
    40
    Messaggi
    2,618
    configurazione

    Predefinito

    Originariamente inviato da wasky
    con la seguente modifica andremo ad aumentare il voltaggio della gpu delle schede 6800 ultra
    nel nostro caso una PNY Verto 6800 ultra,


    per effettuare la mod dovremo , per forza di cose, smontare il dissipatore della scheda

    wasky
    Ciao Roberto .... ottimo lavoro ... ma perchè bisogna togliere il dissipatore se poi alla fine la mod si fa sul retro della scheda .... ????????

    e poi è la terza o la quinta resistenza dall'alto .....

    ( oh Roberto questo solo per essere precici .... non per rompere le palle .... come già detto ottima manualità e ottimo lavoro ... )

    ...Chi vince è quello che crede di più nella vittoria e che ci crede fino in fondo...

  6. #6
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    55
    Messaggi
    11,739
    configurazione

    Predefinito

    la terza giulio si vede anche bene


    per il dissi pure te hai ragione, ma se non ricordo male quella di Melizedek aveva anche il dissi sotto ecco forse il motivo del perche ho scritto togliere il Dissi

    rob


    edit mode on


    hai ragione giulio avevo scritto male sulla foto dove avevo messo il TAG, ho eliminato la foto grazie giulio


    edit mode off

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  7. #7
    tebibyte L'avatar di amd4ever
    Registrato
    Dec 2005
    Località
    Rovigo
    Età
    40
    Messaggi
    2,618
    configurazione

    Predefinito


    ...Chi vince è quello che crede di più nella vittoria e che ci crede fino in fondo...

  8. #8
    exbibyte L'avatar di wasky
    Registrato
    May 2004
    Località
    Roma Vittoriosa
    Età
    55
    Messaggi
    11,739
    configurazione

    Predefinito

    Originariamente inviato da amd4ever

    sei un grande


    rob

    In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics

  9. #9
    bit
    Registrato
    Jun 2006
    Messaggi
    1

    Predefinito

    Scusate l'ignoranza raga, ma siccome anche io posseggo 2 6800 ultra vorrei sapere a cosa serve effettuare la Vmod, a cosa e' utile ?
