modifica voltaggio VDimm asus a8v 939
con la seguente modifica si può aumentare il voltaggio della ram della a8v fino al limite dell'overcurrent, ovvero 3.15 volt

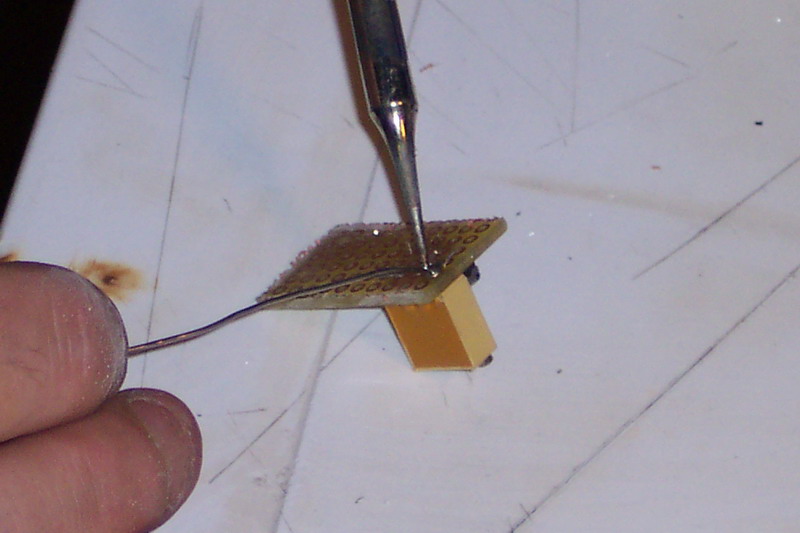

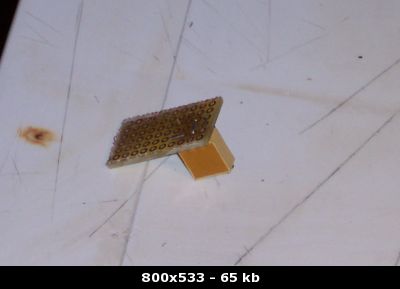

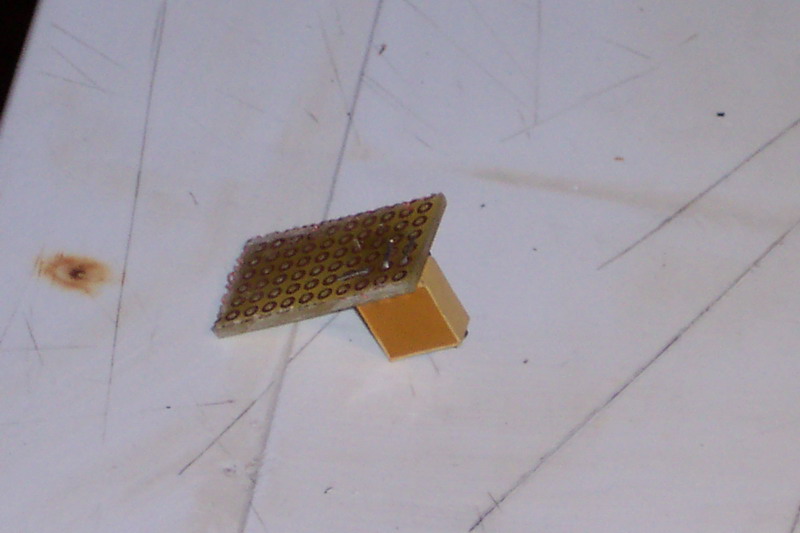

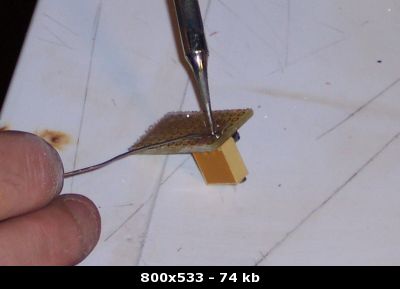

iniziamo come al solito a preparare il pcb della mod con relativo switch fid per escluderla
saldiamo un trimmer da 50 kohm settato al massimo del valore resistivo sul pcb, e andiamo ad effettuare i collegamenti sull'lm324

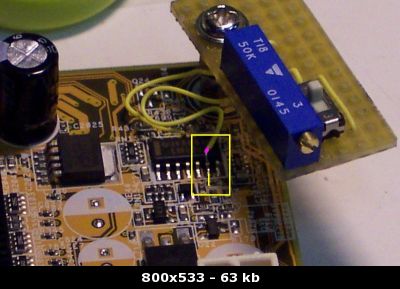

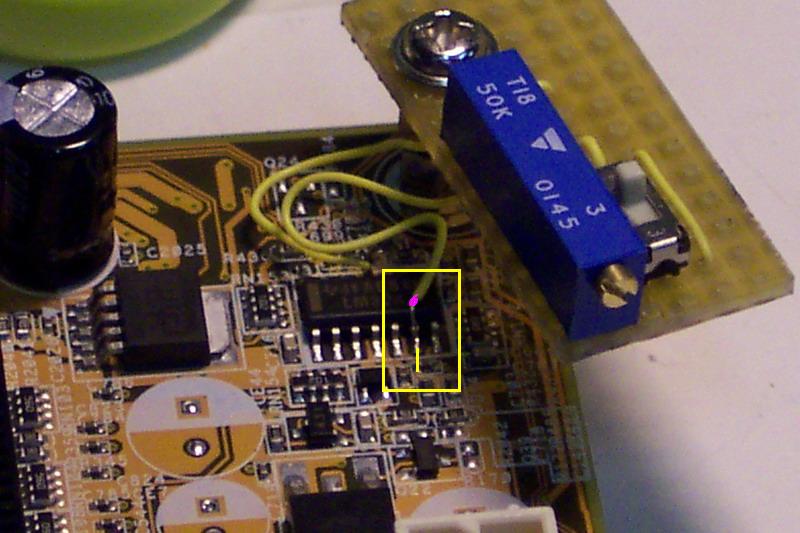

i pin da saldare sono il pin 6

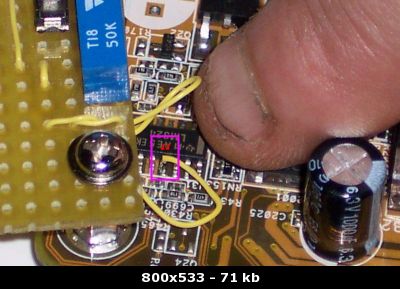

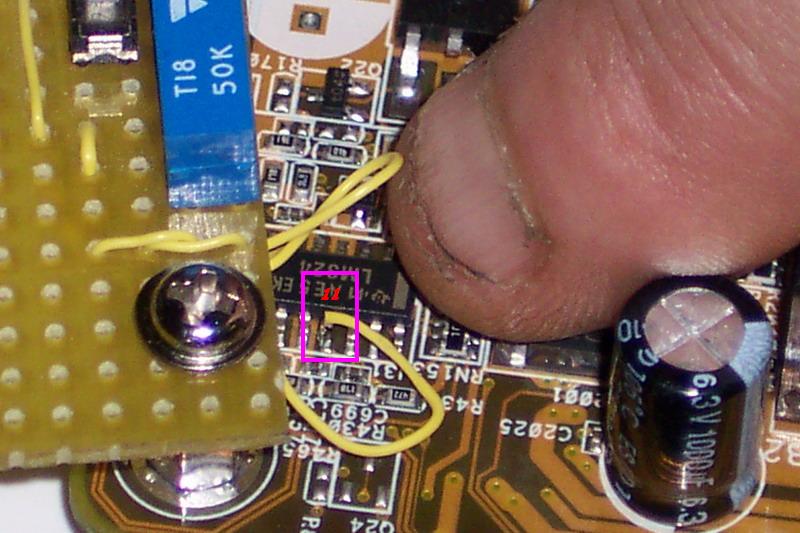

e il pin 11

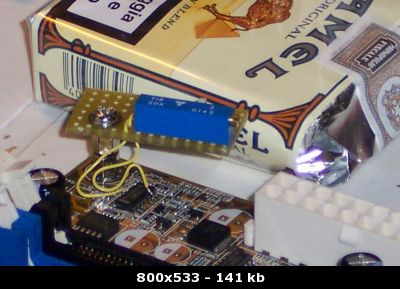

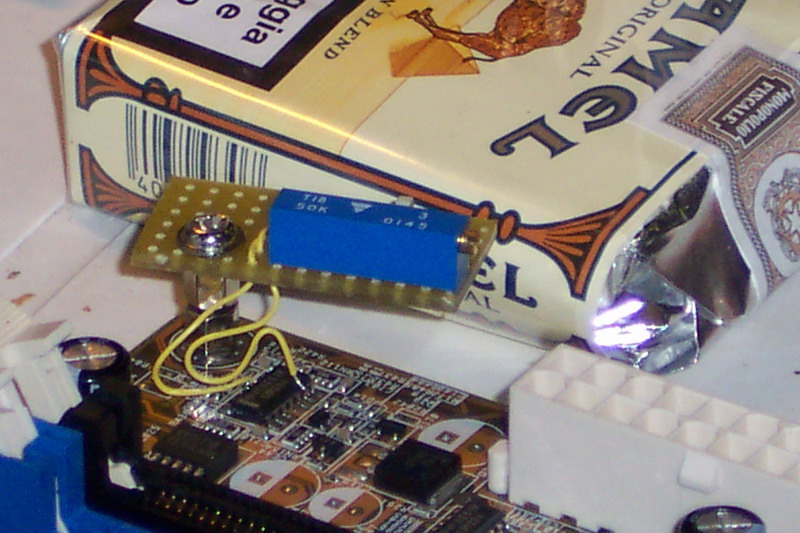

ecco che cosa otteremo alla fine del lavoro, ovviamente io preferisco il pcb, ma si possono sistemare i trimmer sulla mobo

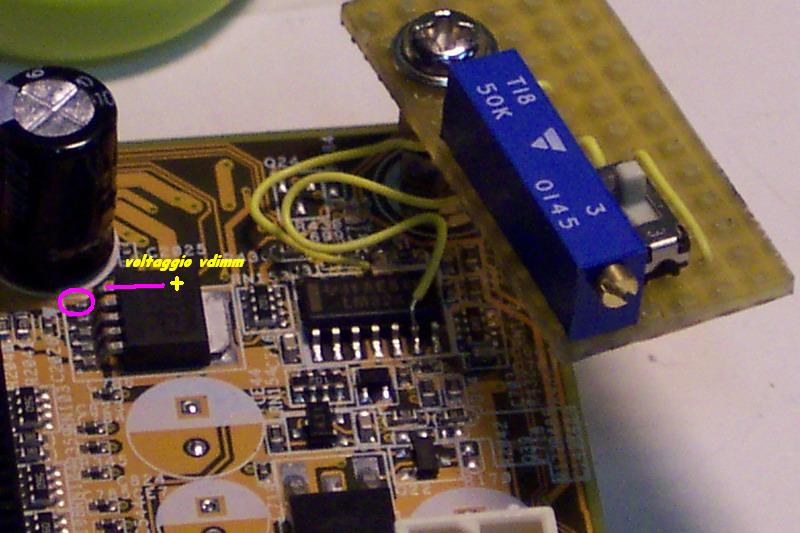

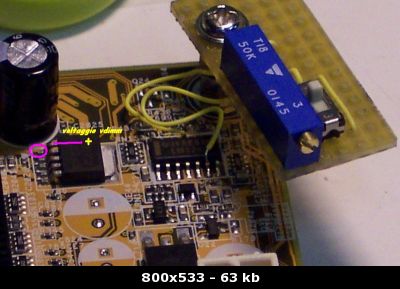

per misurare la Vdimm, appoggiamo il puntale positivo del tester nel punto segnato dalla foto
l'autore della modifica non si assume nessuna responsabilita per eventali danni a cose o persone, derivate da una non corretta esecuzione della modifica
ricordiamo inoltre che la modifica invalida la garanzia
