Modifica Vdrop P5B de Luxe

[pippo369]

Avrei intenzione di fare le Vmod del Vcore e della Vdrop però non capisco come mai per la Vdrop si usa un trimmer da 50K visto che non dobbiamo regolare nessun voltaggio ma dobbiamo solo stabilizzarlo.
In ogni caso visto che si usa il trimmer a che valore bisogna settare la resistenza?

[wasky]

però non capisco come mai per la Vdrop si usa un trimmer da 50K visto che non dobbiamo regolare nessun voltaggio ma dobbiamo solo stabilizzarlo.
In ogni caso visto che si usa il trimmer a che valore bisogna settare la resistenza?

Riuppo perchè lo volevo sapere anche io hai trovato qualcosa ?

qui se ne parlava

qui idem

tu l'hai fatta pippo ?


Roberto

[pippo369]

Si Rob ai tempi l'ho fatta così:
http://www.xtremesystems.org/forums/...15&postcount=5

[brugola.x]

Si Rob ai tempi l'ho fatta così:
http://www.xtremesystems.org/forums/...15&postcount=5

ci devo mettere mano pure io.. dalle indicazioni che ho trovato ci vorrebbe un trimmer da 100k.. dite che con uno da 50 me la cavo??

da 50k ne ho.. da 100.. no.. si parlava di mettere in serie 2 trimmer da 50k.. bisogna proprio o basta 1 da 50?? anche perchè mi si era consigliato di settare la resistenza sui 80k.. quanto sono fuori strada??
ora vado il cerca ma mi sembra che erano mod di hipro..

[pippo369]

ci devo mettere mano pure io.. dalle indicazioni che ho trovato ci vorrebbe un trimmer da 100k.. dite che con uno da 50 me la cavo??

Perchè 100K? La mod prevede proprio il 50K cmq se trovi qualcos'altro postalo pure così vediamo.

[brugola.x]

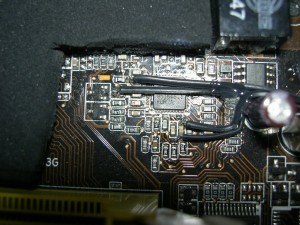

mi sono portato un pò avanti.. adesso cerco la mod di cui parlavo..

[brugola.x]

metto di sana pianta quello che ho trovato..

"Per effettuare la Vdroop dovremo usare il trimmer da 100k, questa volta regolato a 80kohm, cosi otterremo un valore di circa 40kohm sul valore di resistenza totale della Vdroop, questo valore permette di avere ancora un valore leggermente negativo sull'oscillazione della tensione.
Se il valore fosse ancora troppo elevato per il vostro processore, basta ridurre il valore resistivo del trimmer portandolo a 70k, 60k cosi via.....
Possiamo usare l'hardware monitor del bios per controllare correttamente il valore di vdroop, tra la tensione selezionata è quella realmente erogata dal regolatore."

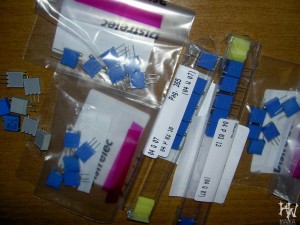

ottimo.. io però da 100k non ne ho.. la vorrei fare con cermit da 50k.. uno lo tiengo a palla e con l'altro gestisco il drop... tutto ottimo ma.. come li metto 2 trimmer in serie..
non ci capisco nulla da quì..

[brugola.x]

è risolvibile con un tester.. sono un pò pigro..

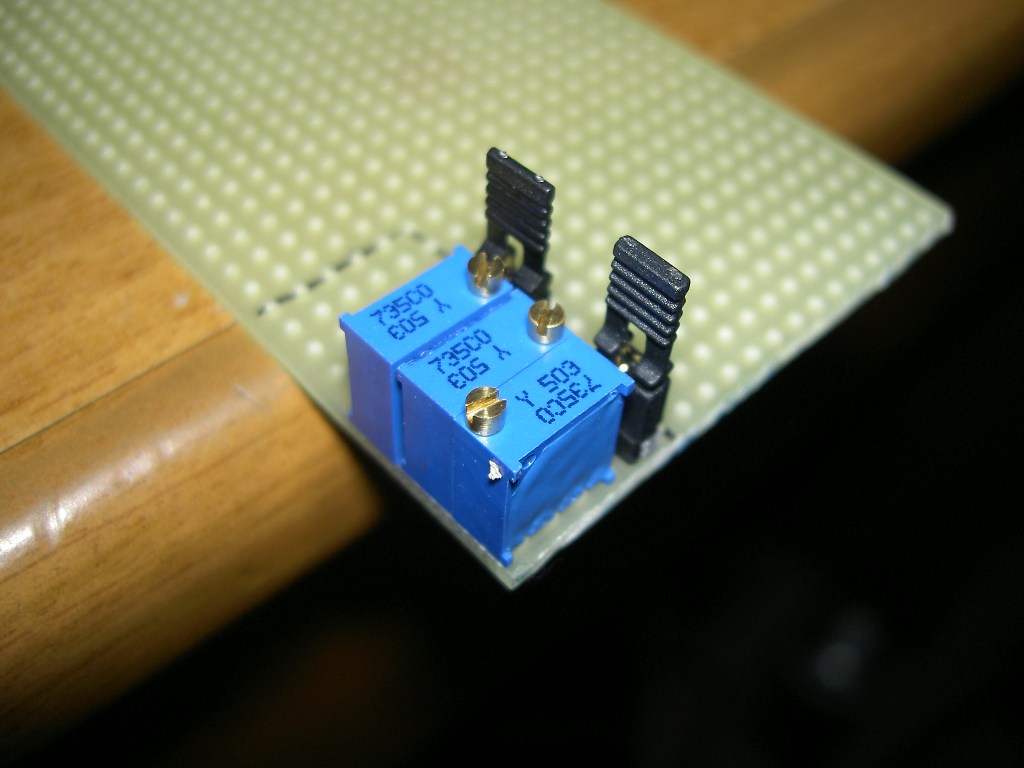

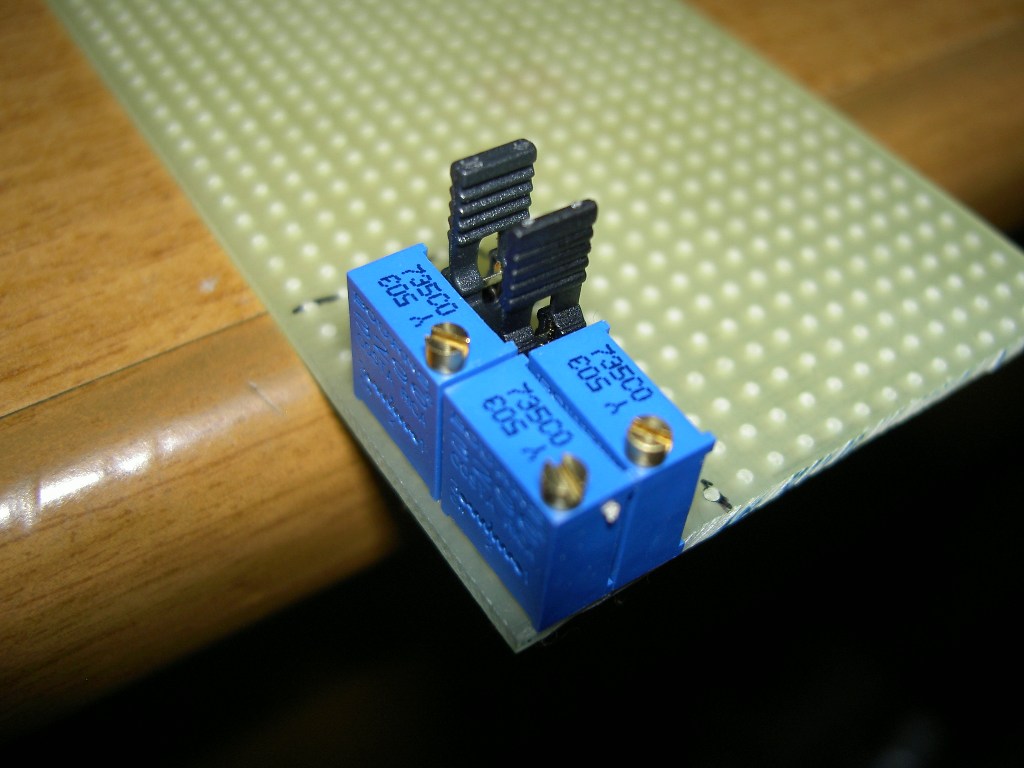

le due soluzioni per la basetta..





a mè piace quasi di più la prima..

[brugola.x]

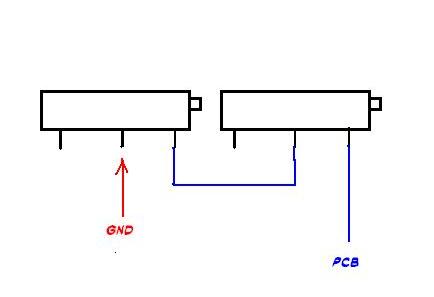

ecco come vanno messi in serie i due trimmer
