    Dopo quasi due anni di inattività, forse riesco a trovare del tempo libero da dedicare a questo piccolo progetto.

    DBRS sarà una sorta di postazione di guida dove verrà installato un sedile automobilistico sportivo ( in vera pella ), un volante, una leva del cambio e una pedaliera ( materiale di commercio ), mentre tutto il telaio e le relative regolazioni verranno progettate e costruite.

    Quindi, nulla di particolare,

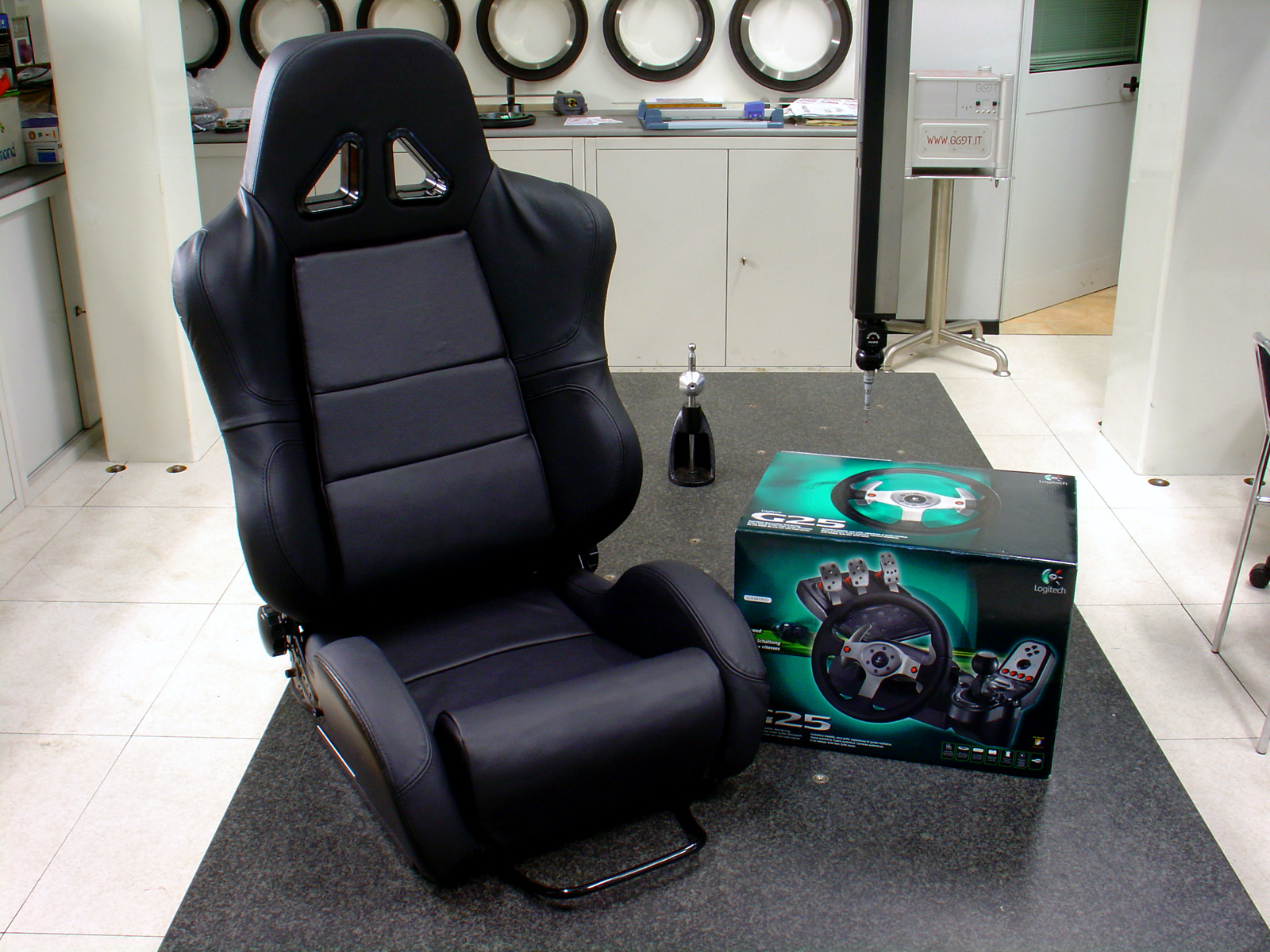

    ecco la foto dei primi pezzi...


    ZOOM!

    Ho in mente parecchie soluzioni per la costruzione del telaio mentre per le misure di massima per la disposizione di sedile, pedaliera,cambio e volante mi sono ispirato ad una delle auto che più mi hanno affascinato...


    ZOOM!

    Supporto volante - Bielle

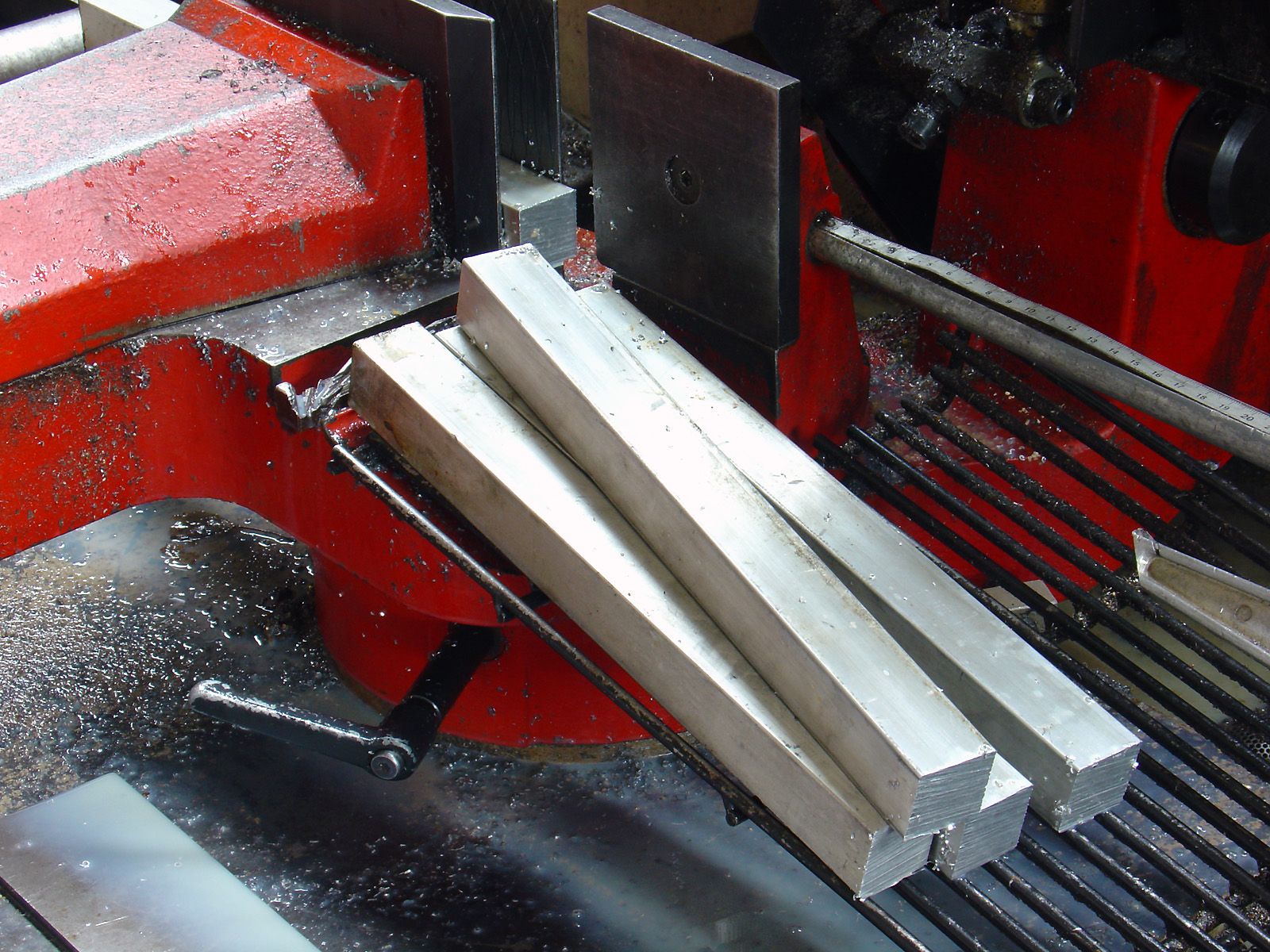

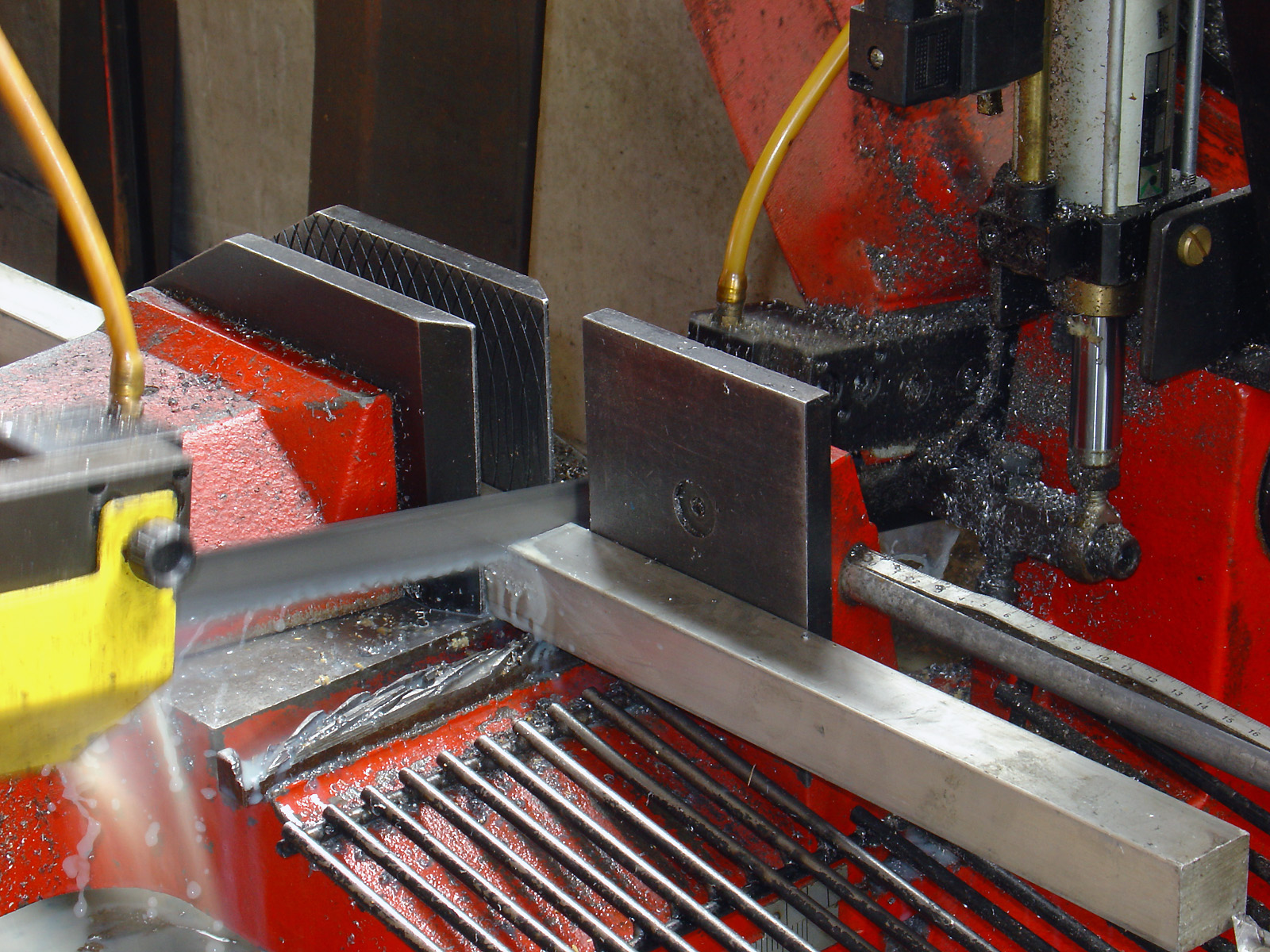

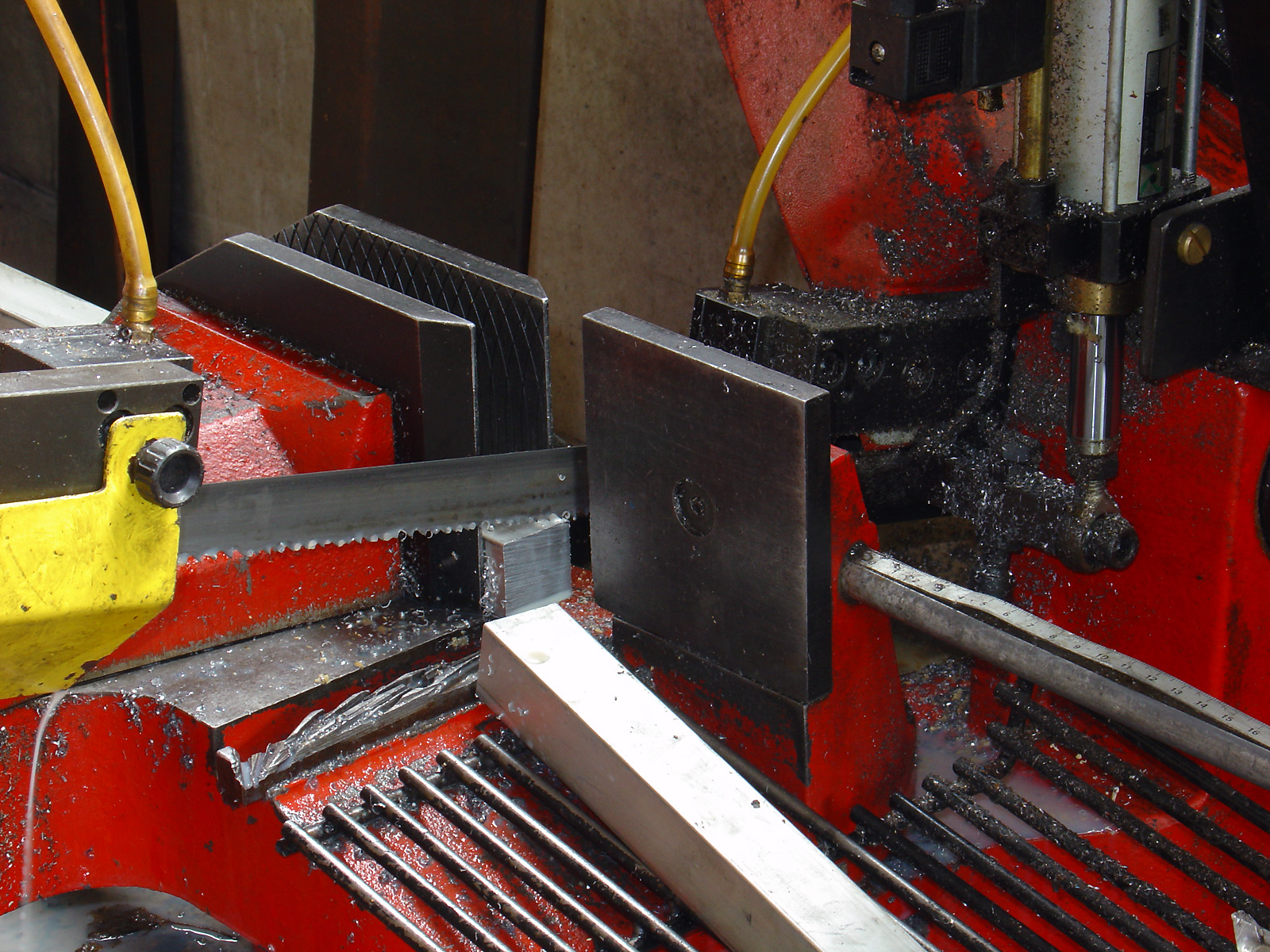

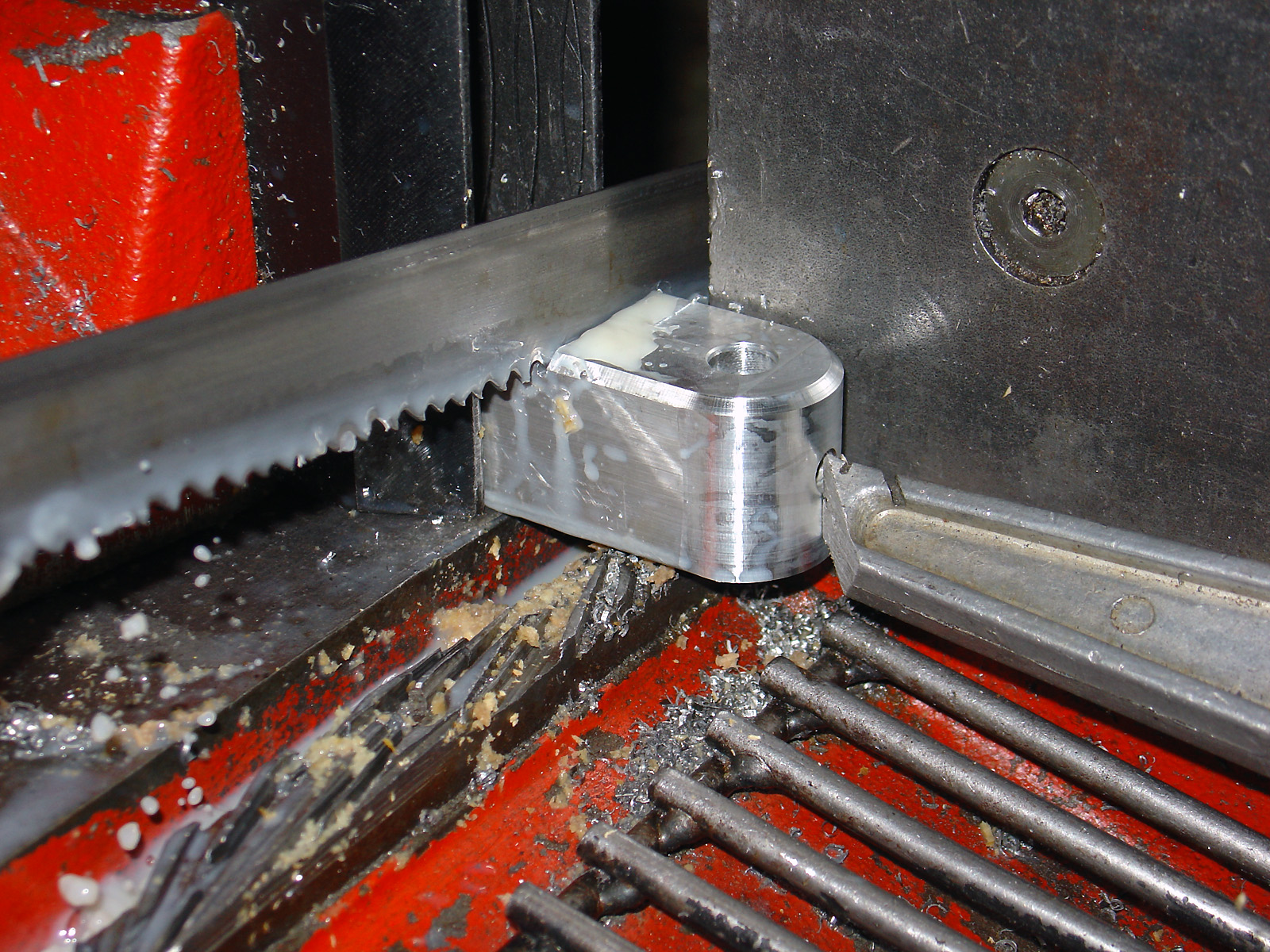

    Prima fase di lavoro, taglio barra d'alluminio AC100 30x30mm di sezione.


    ZOOM!


    ZOOM!


    ZOOM!

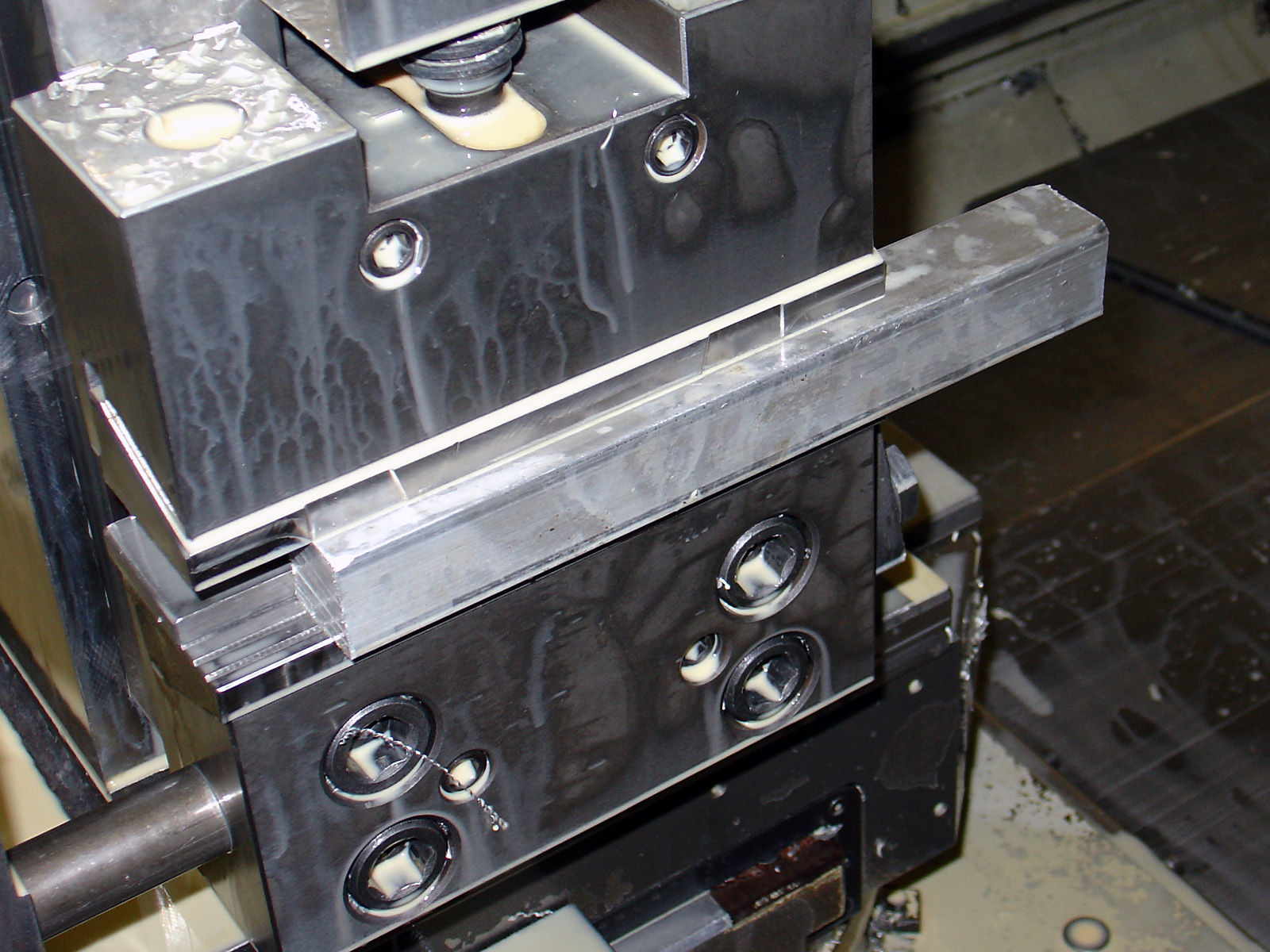

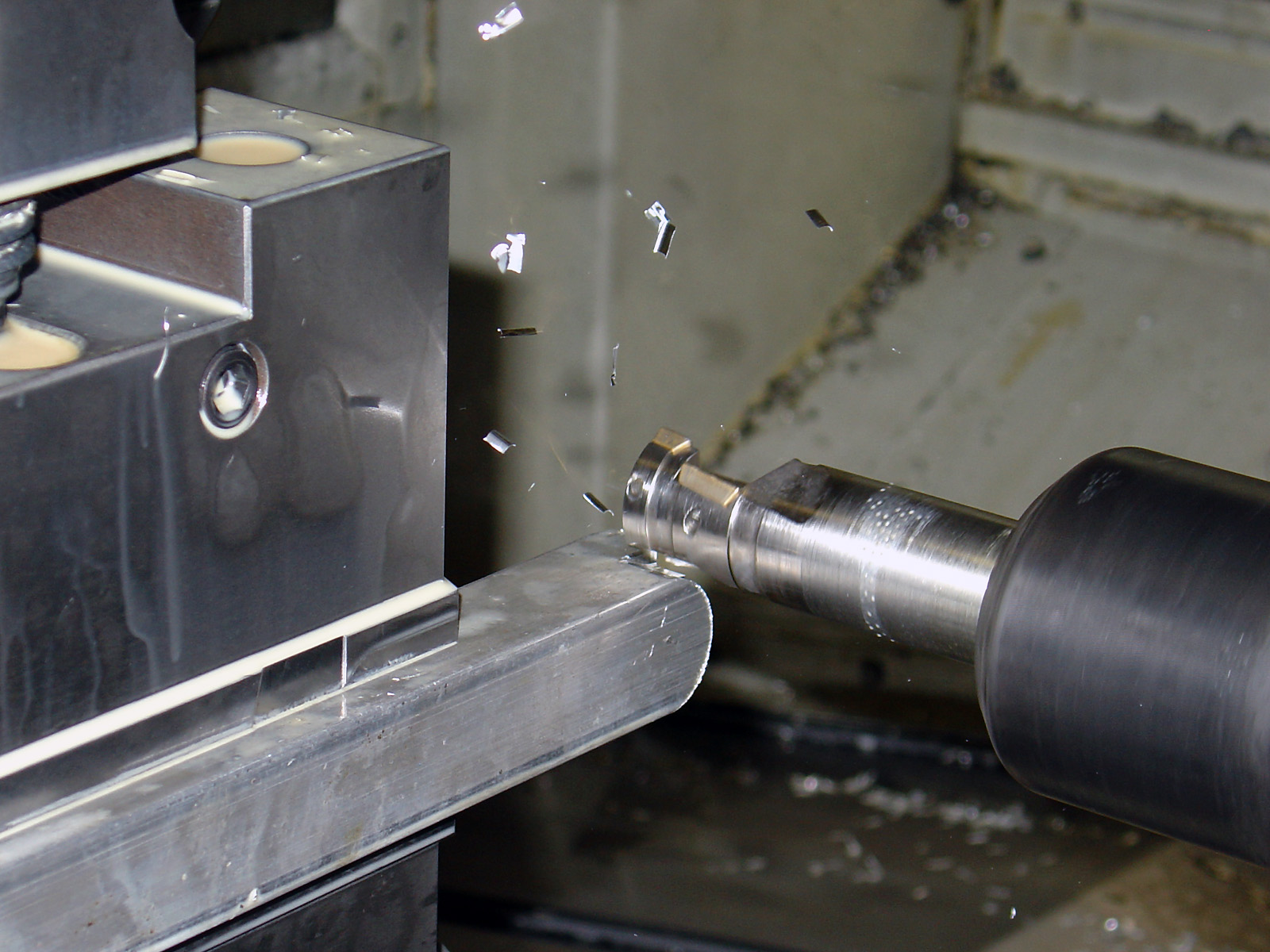

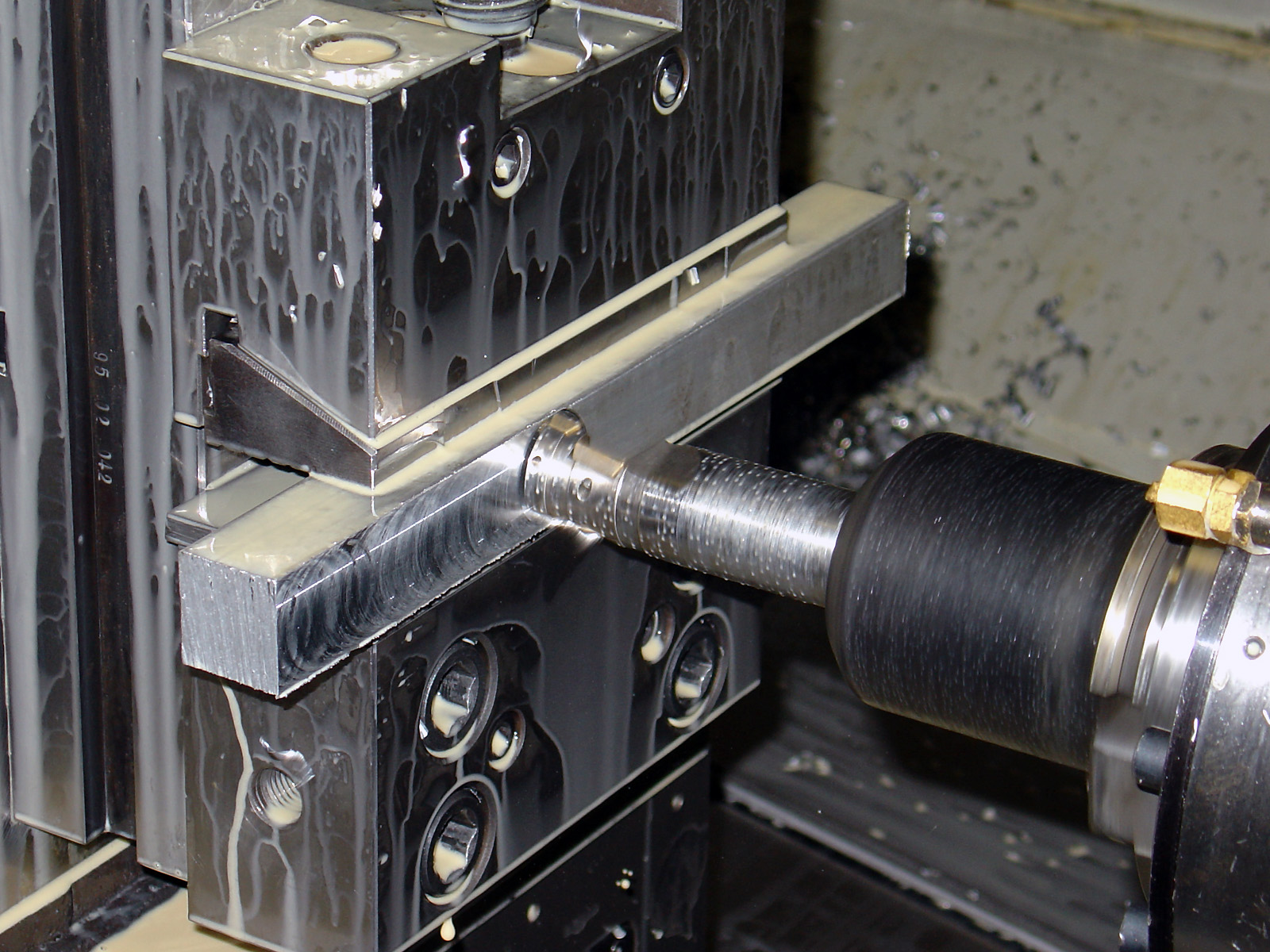

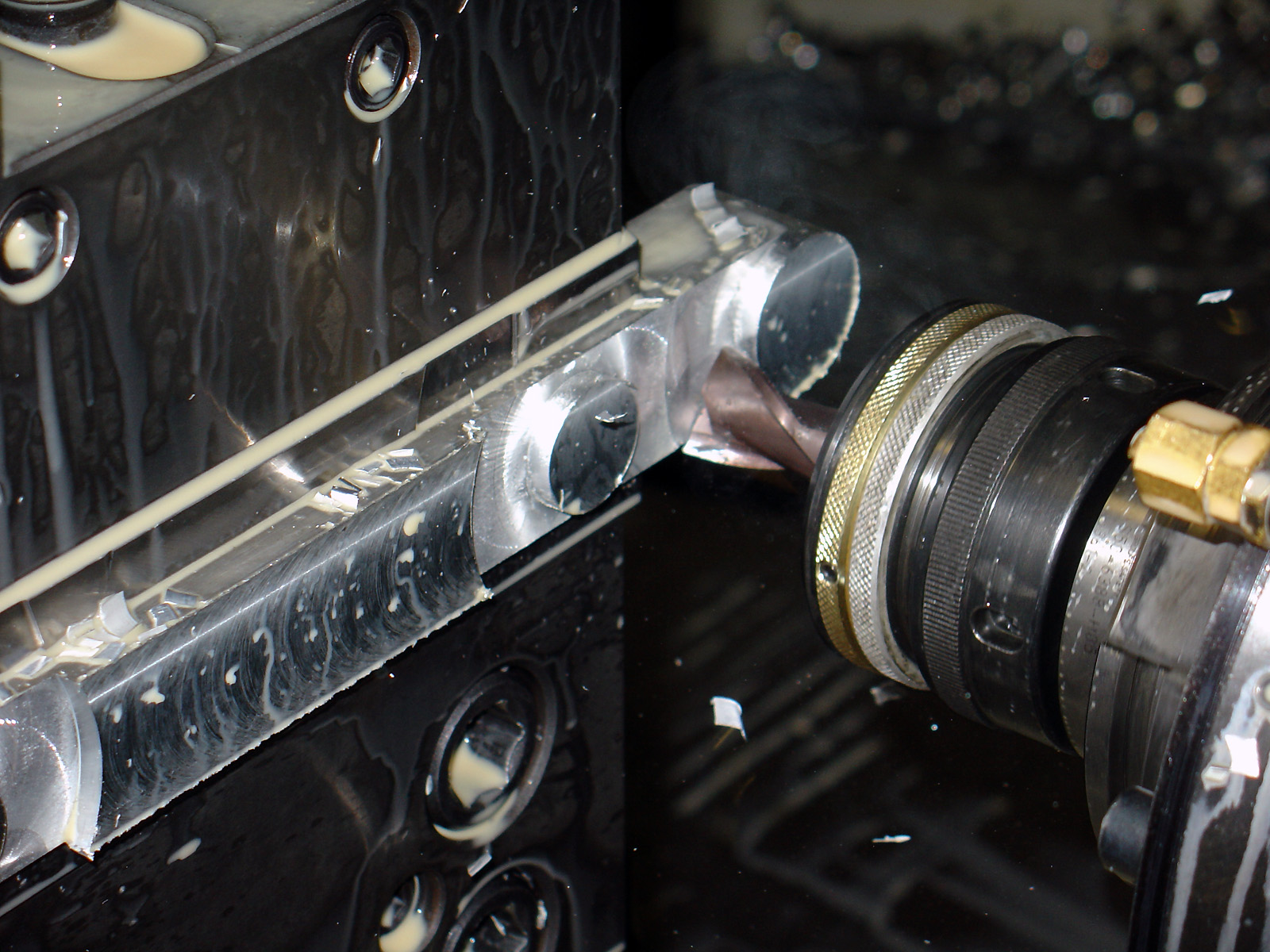

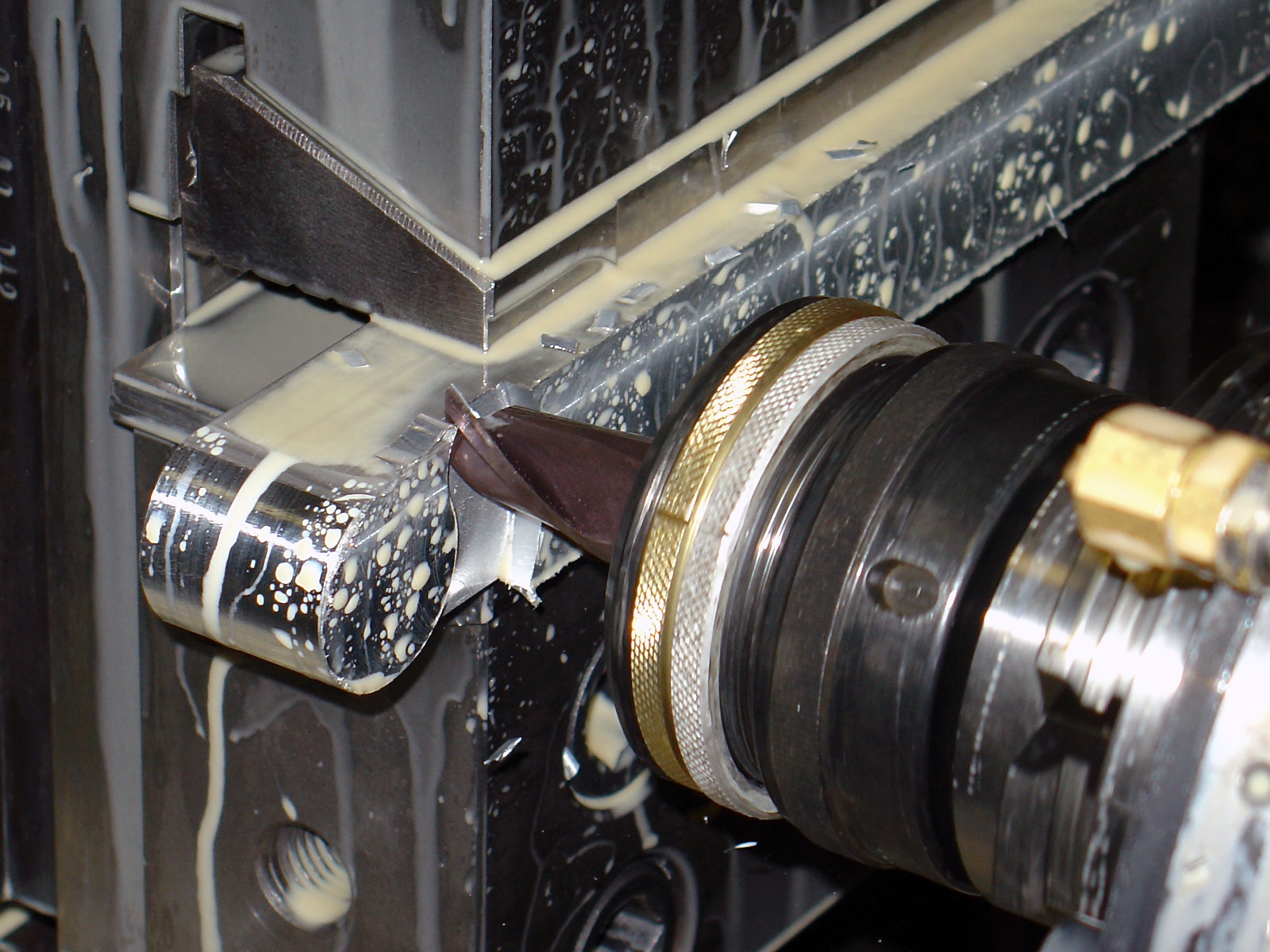

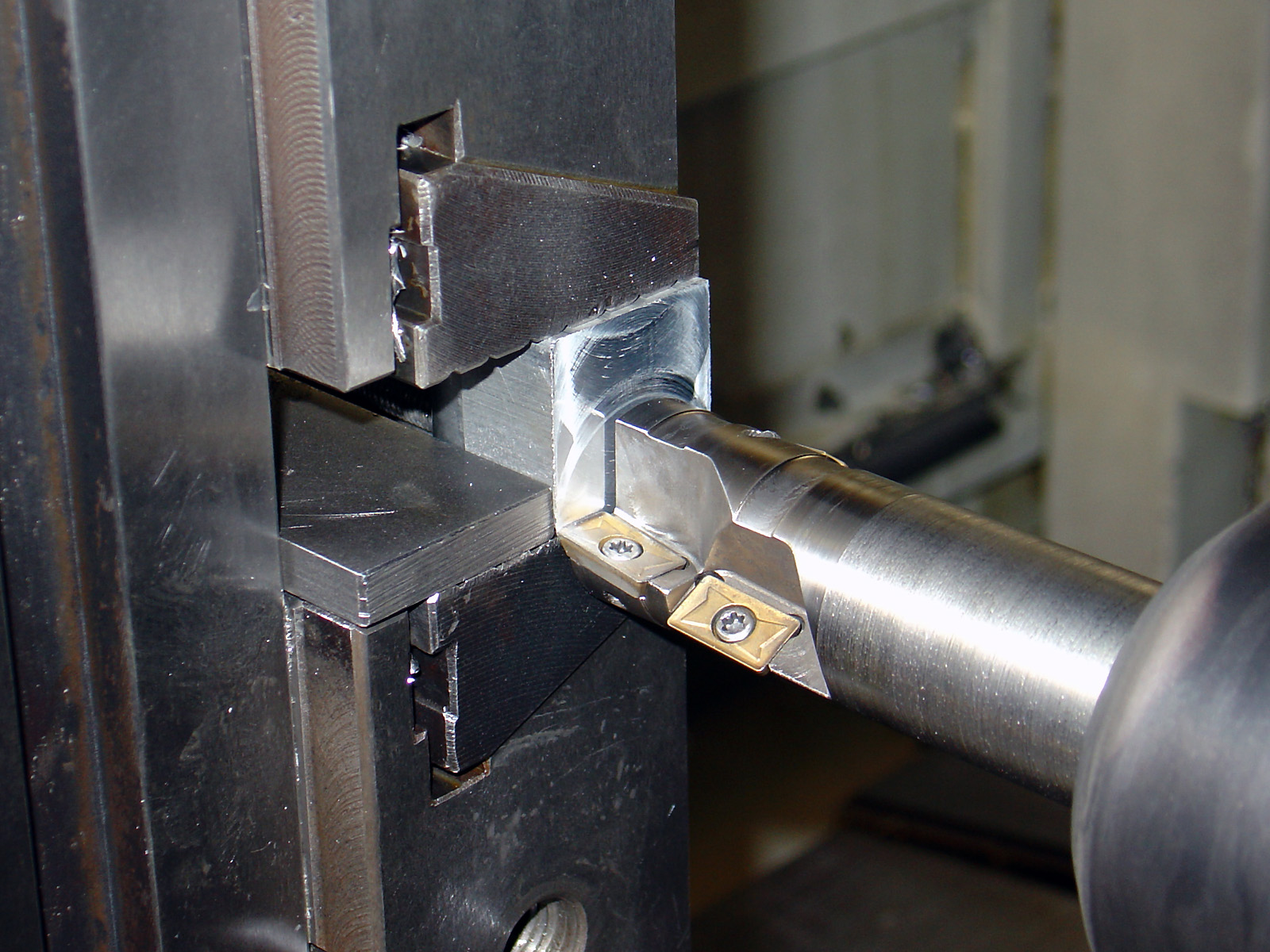

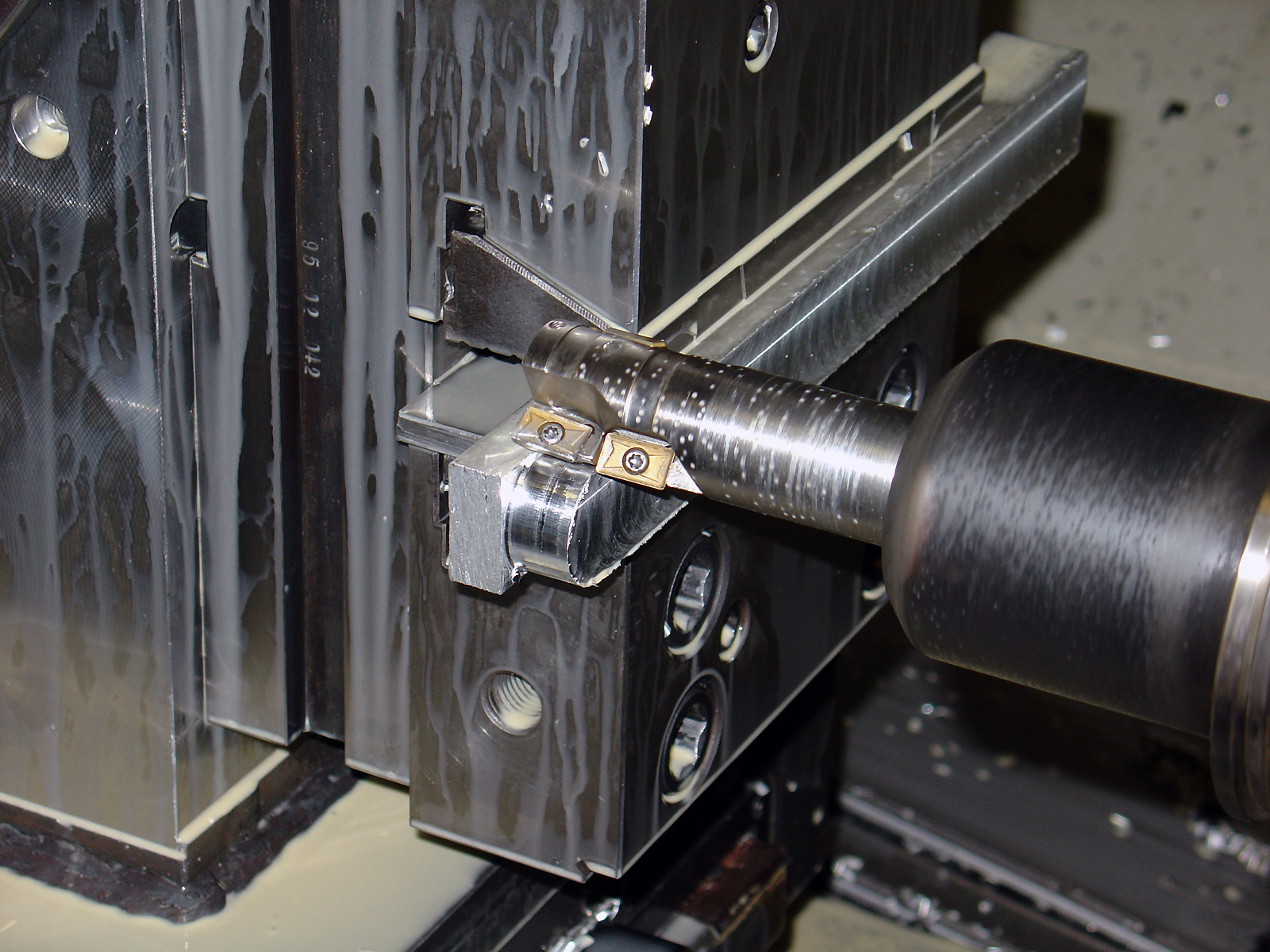

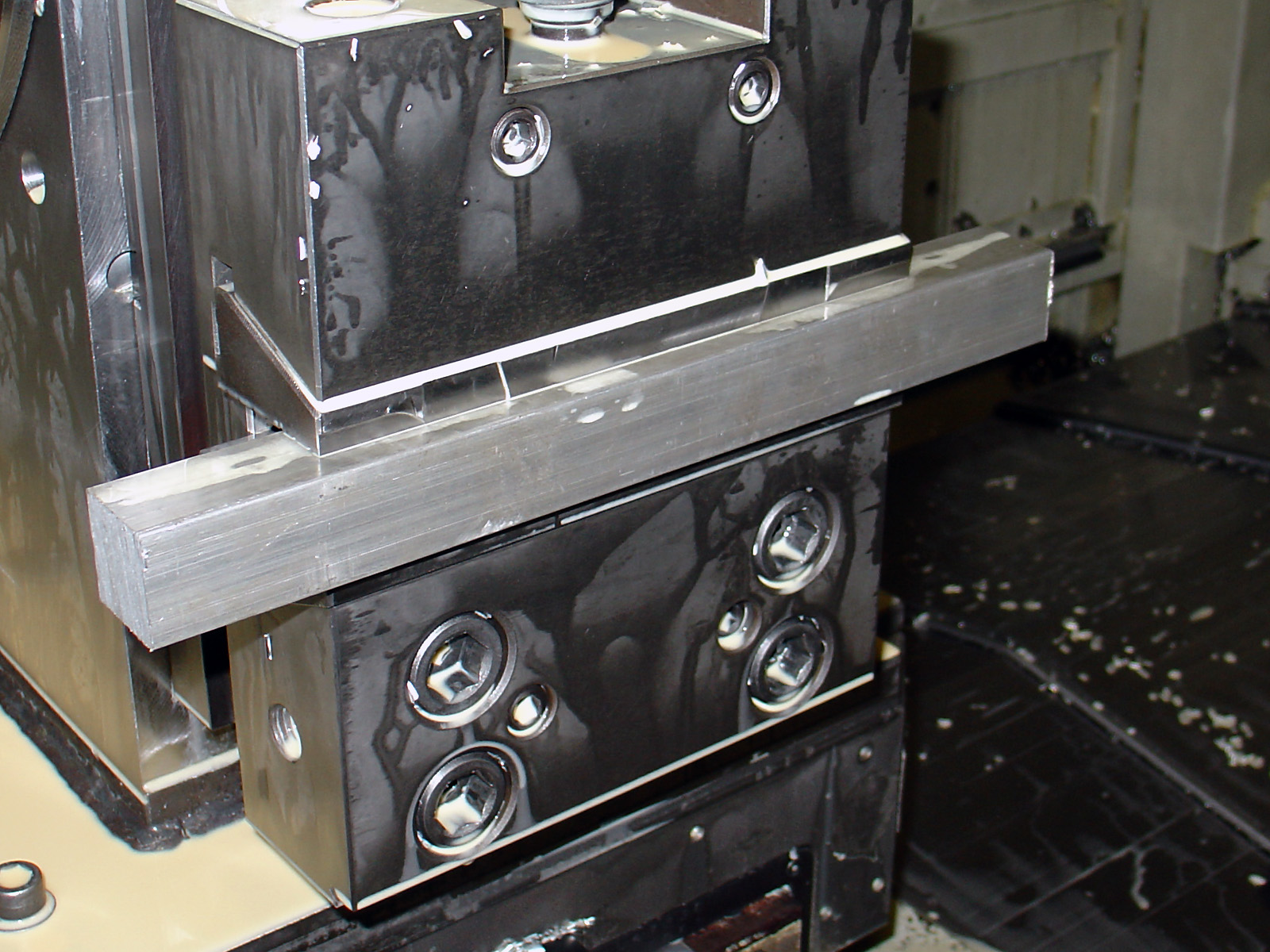

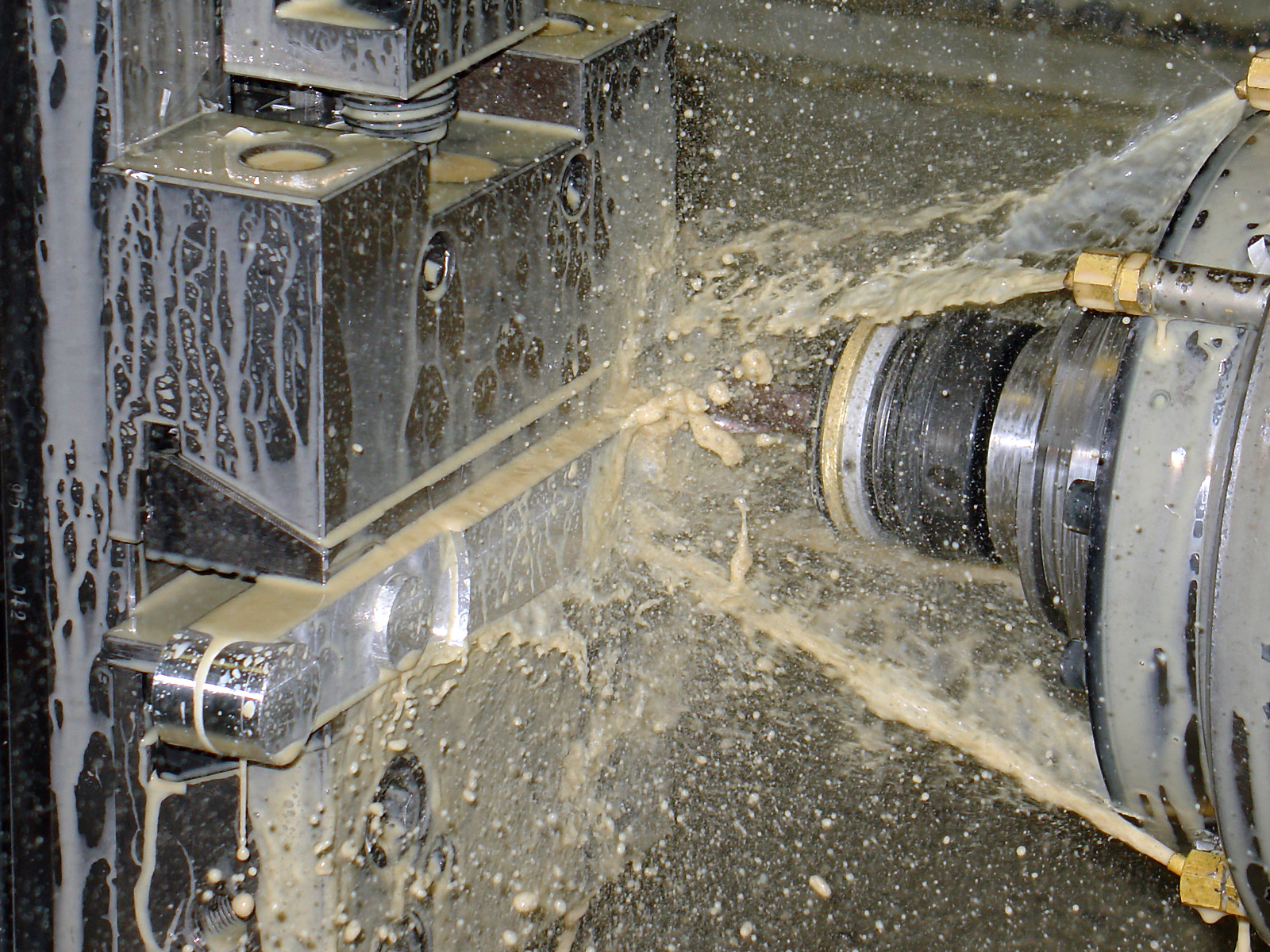

    Seconda Fase - Lavorazione su centro di lavoro CNC


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  2. #2
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

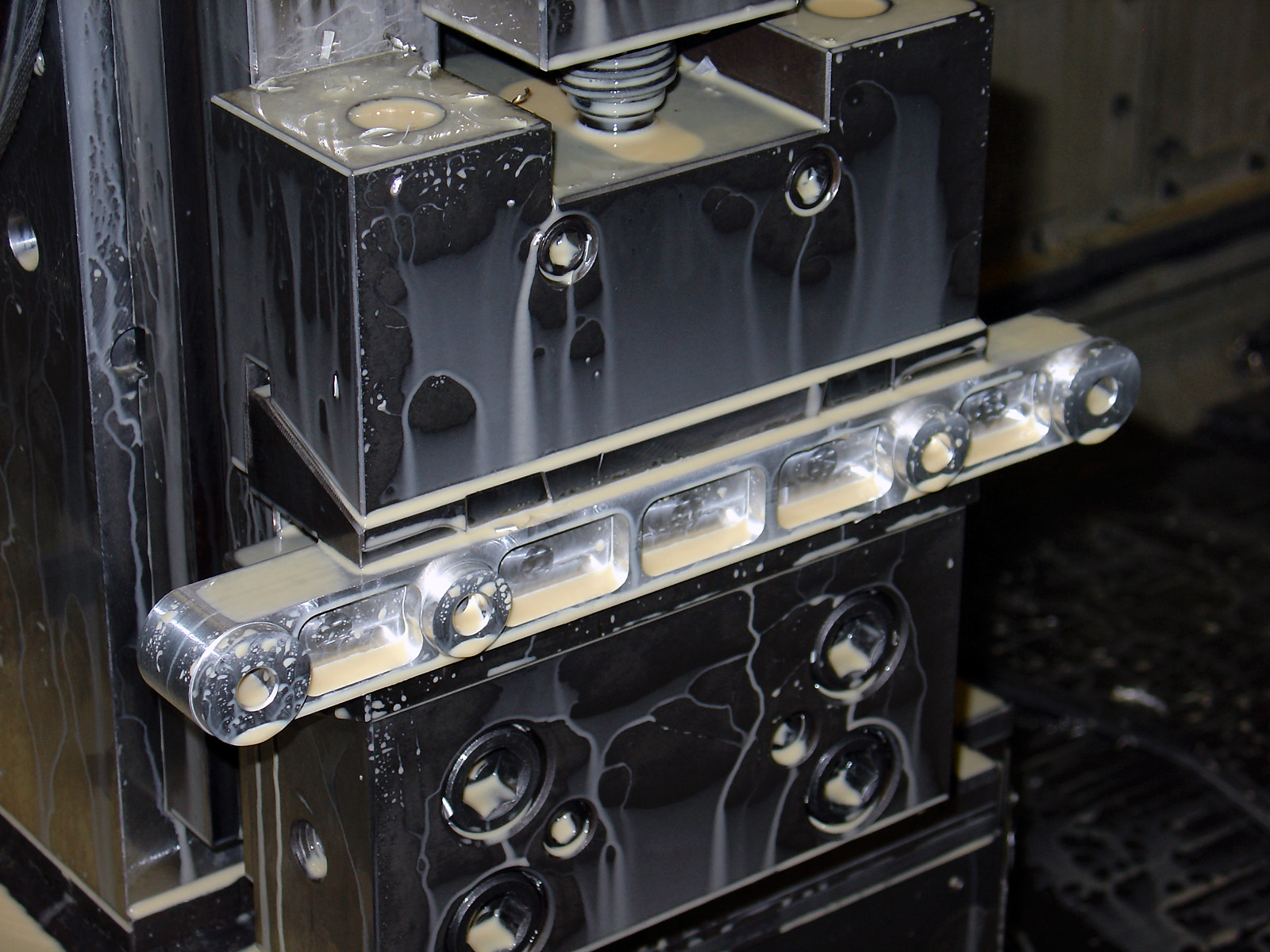

    Fine Seconda Fase


    ZOOM!

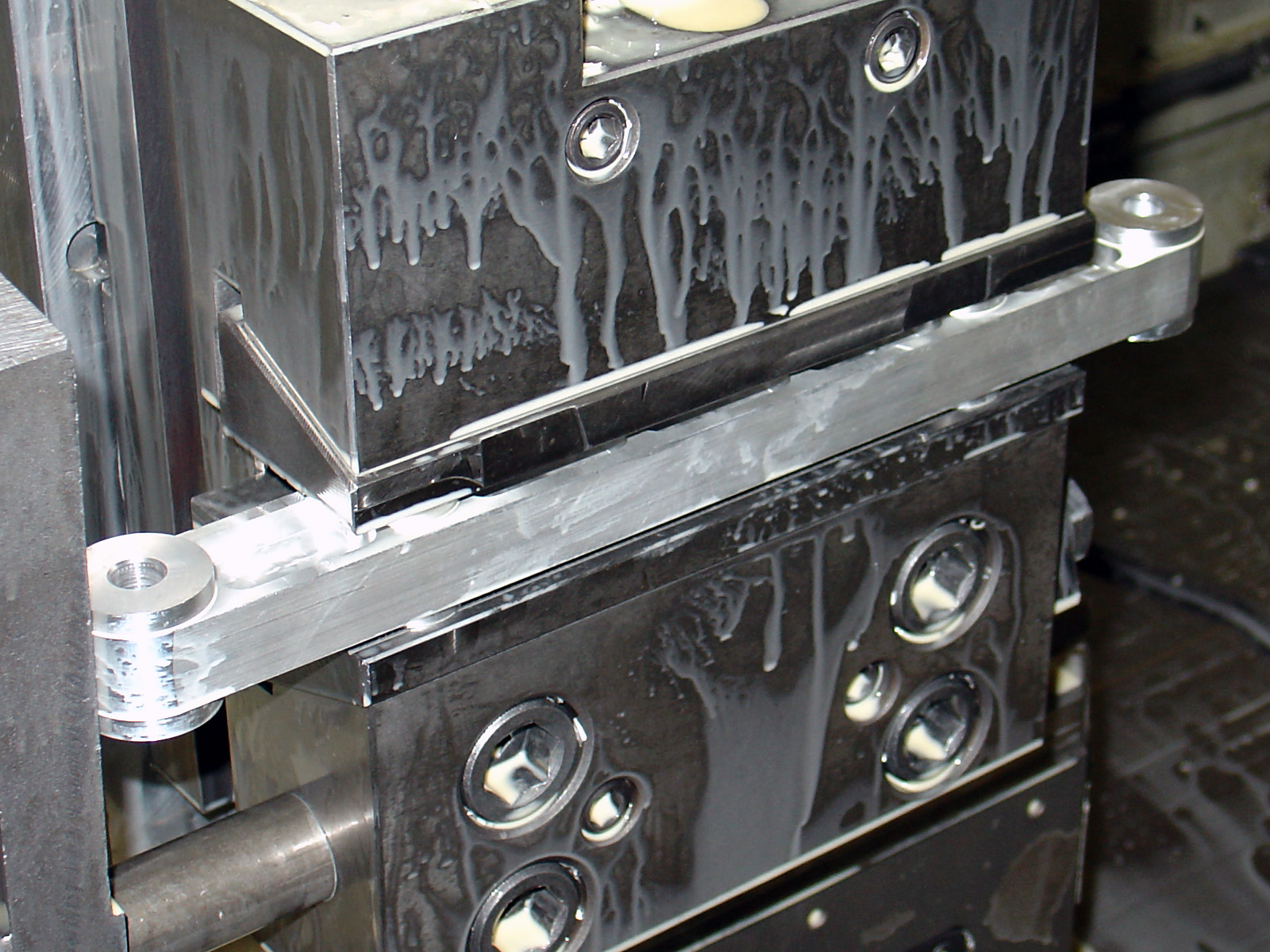

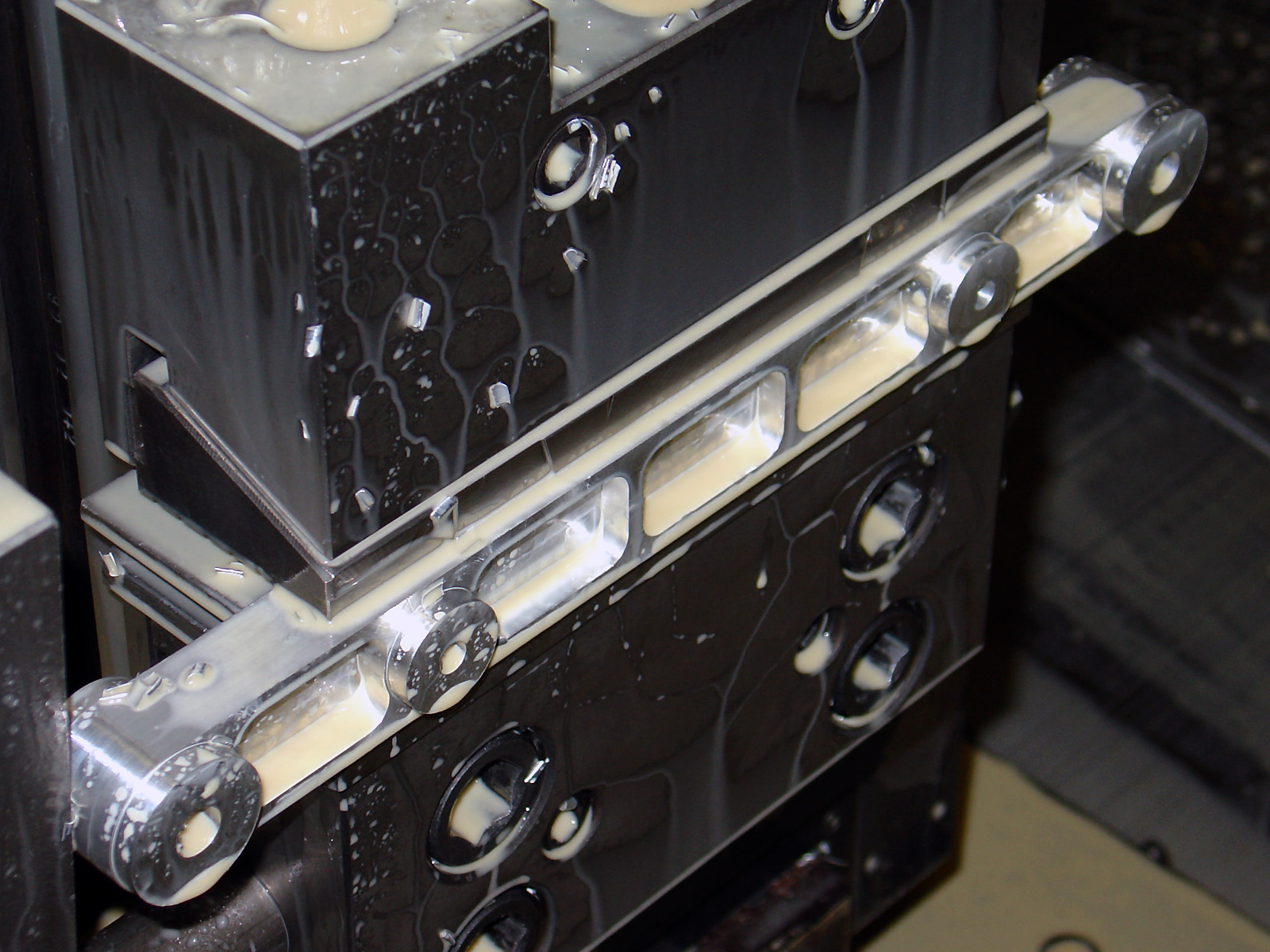

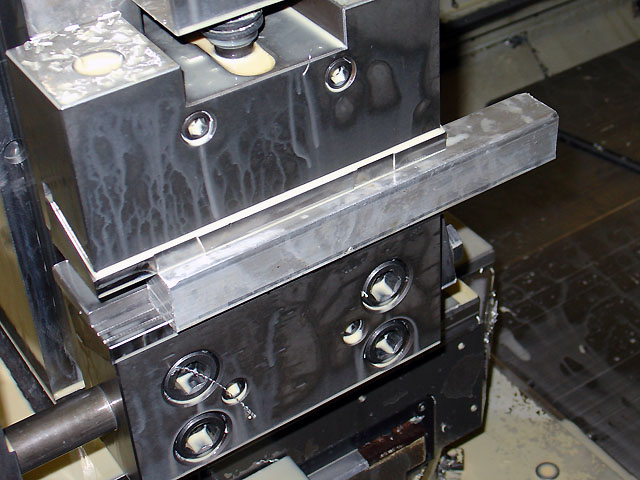

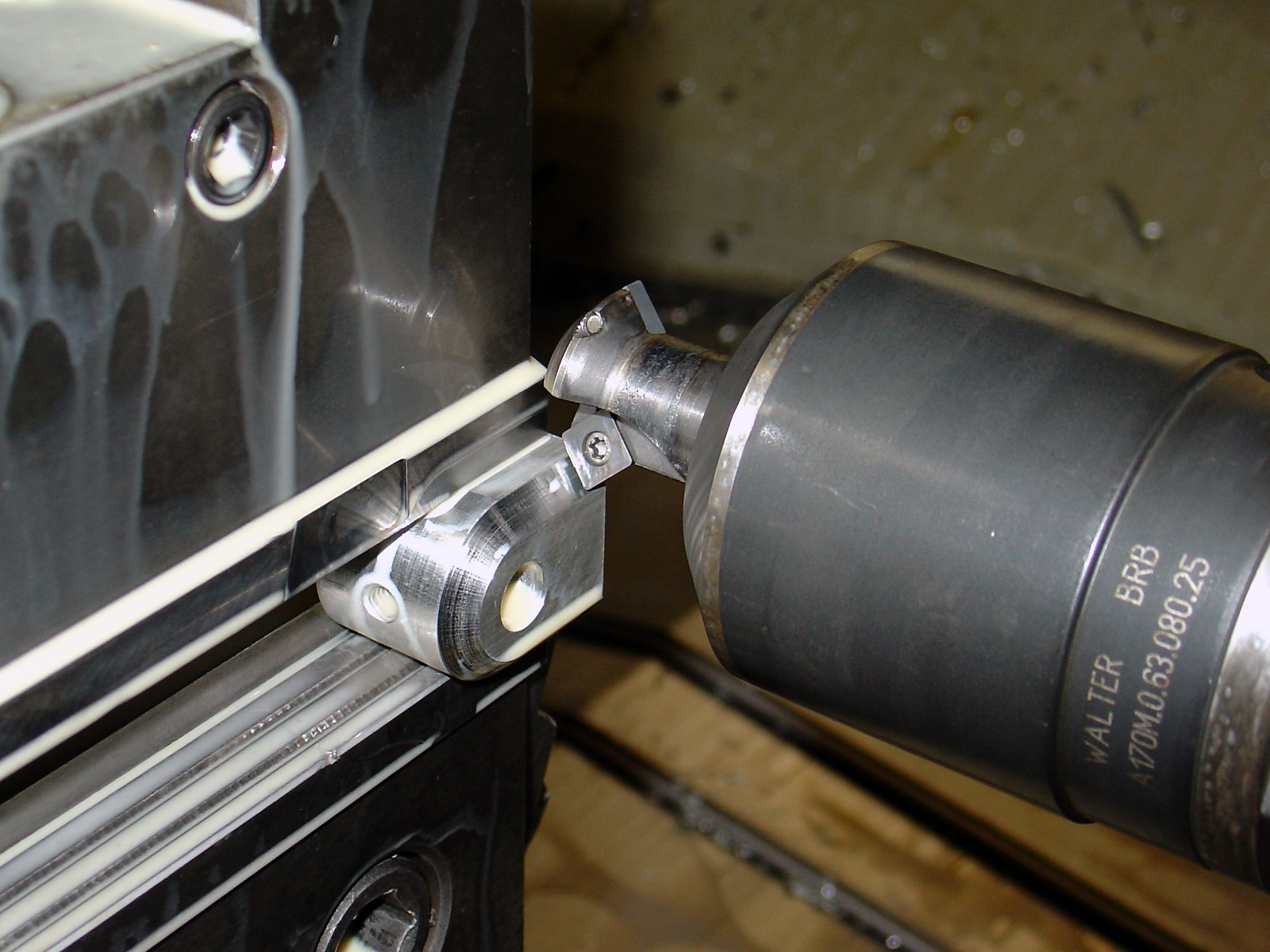

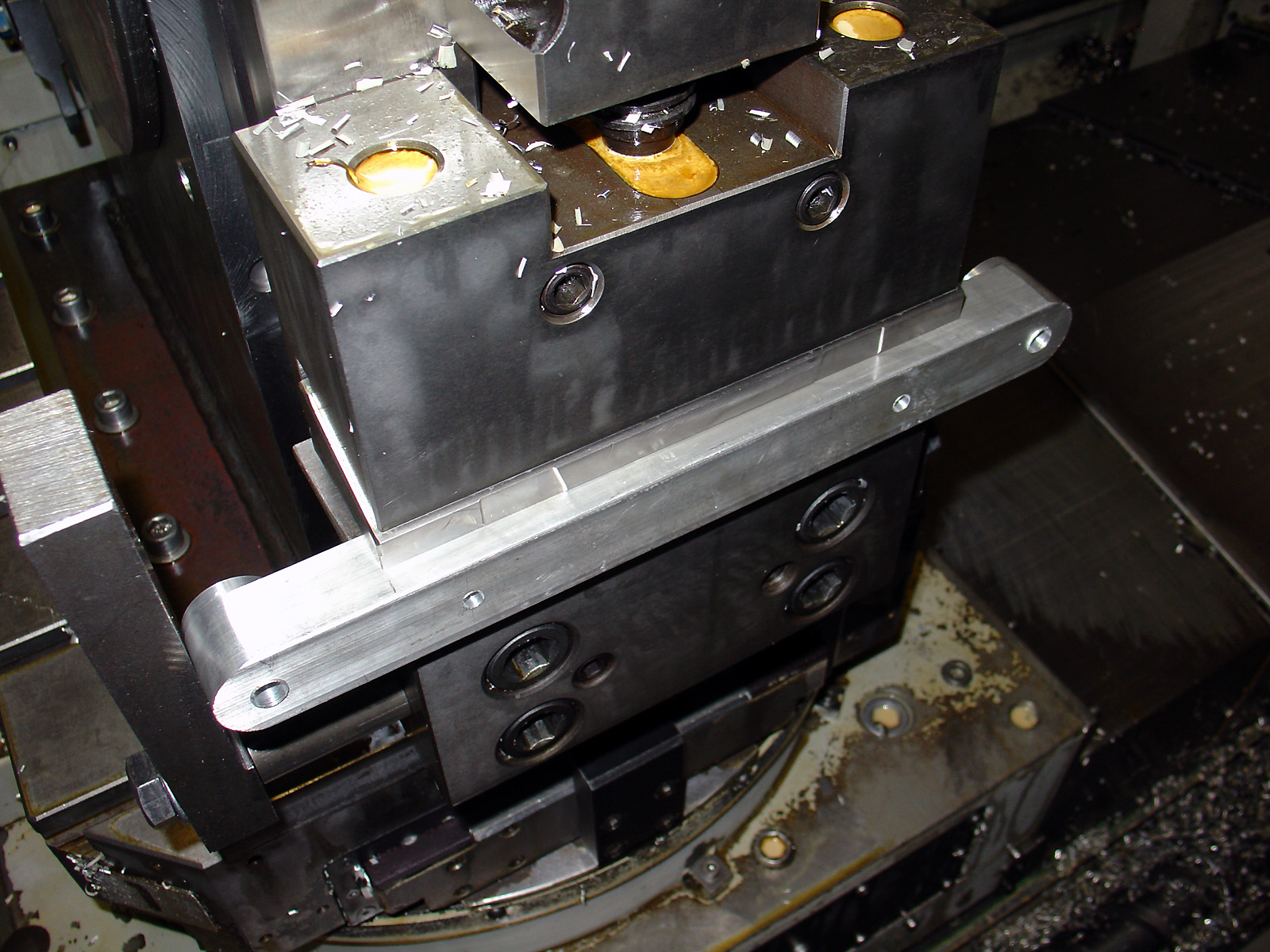

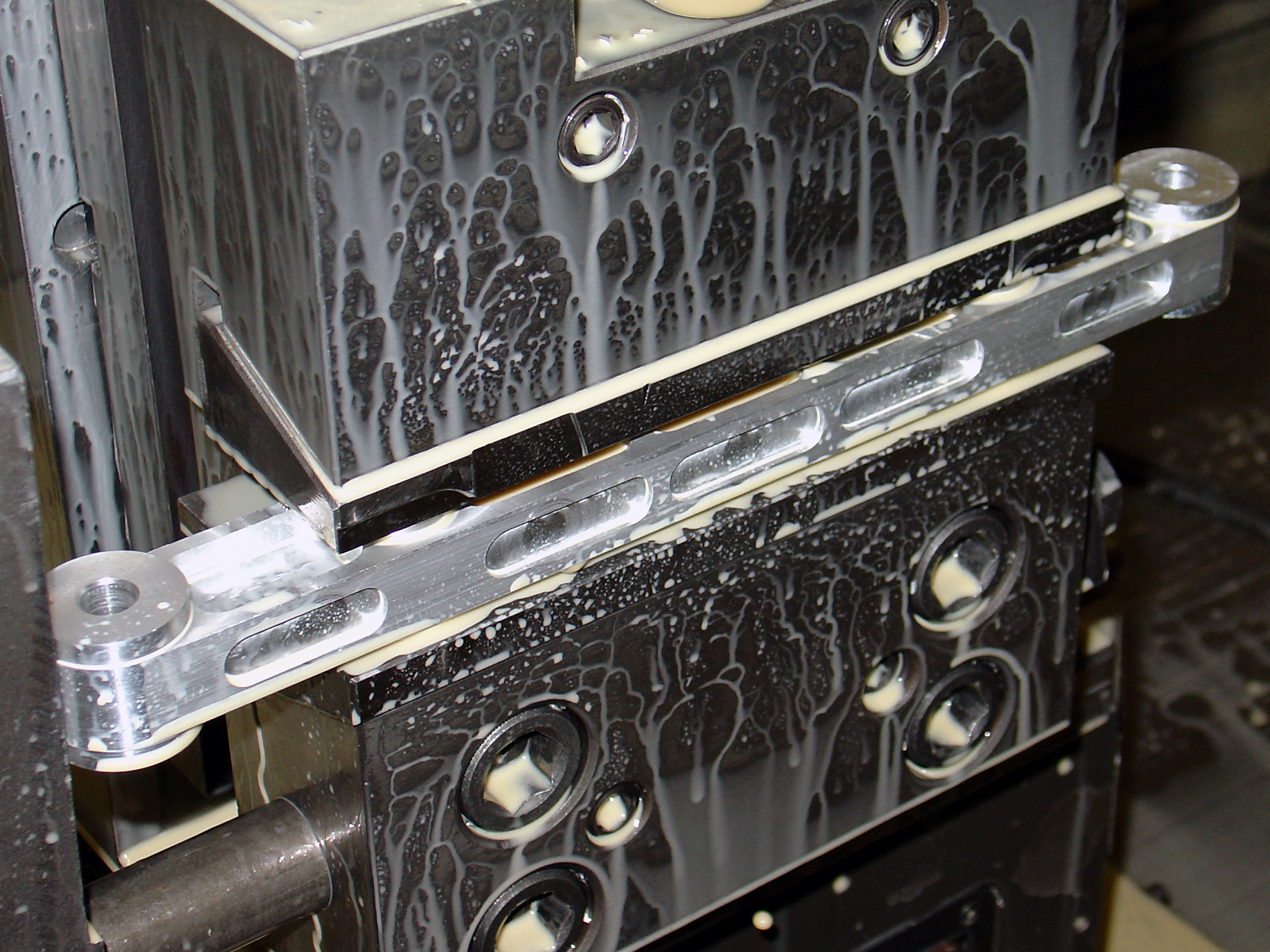

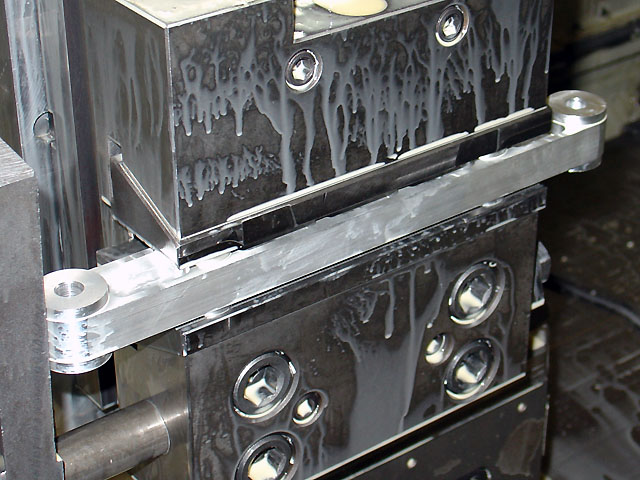

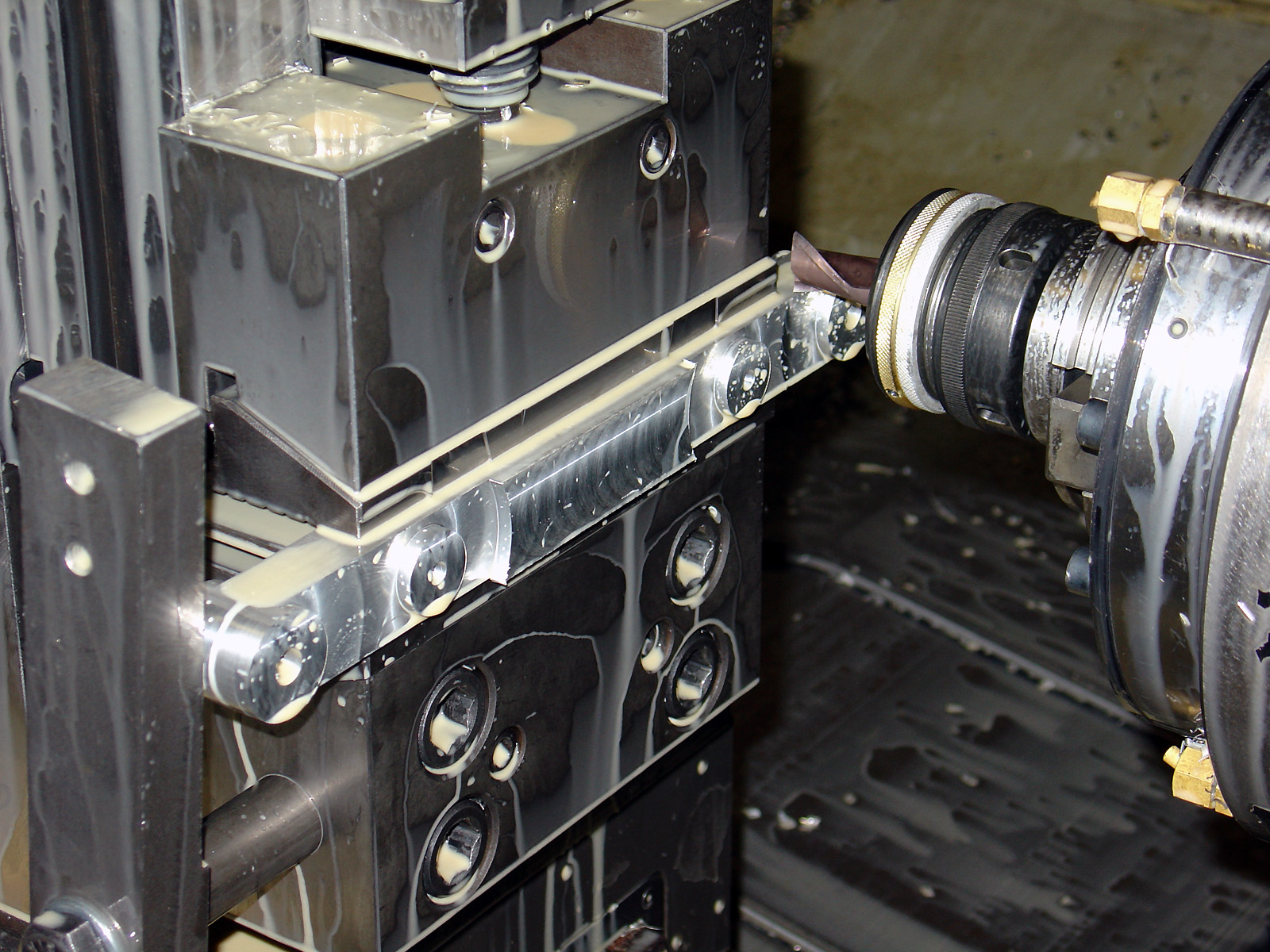

    Terza Fase - Lavorazione secondo lato biella


    ZOOM!


    ZOOM!


    ZOOM!

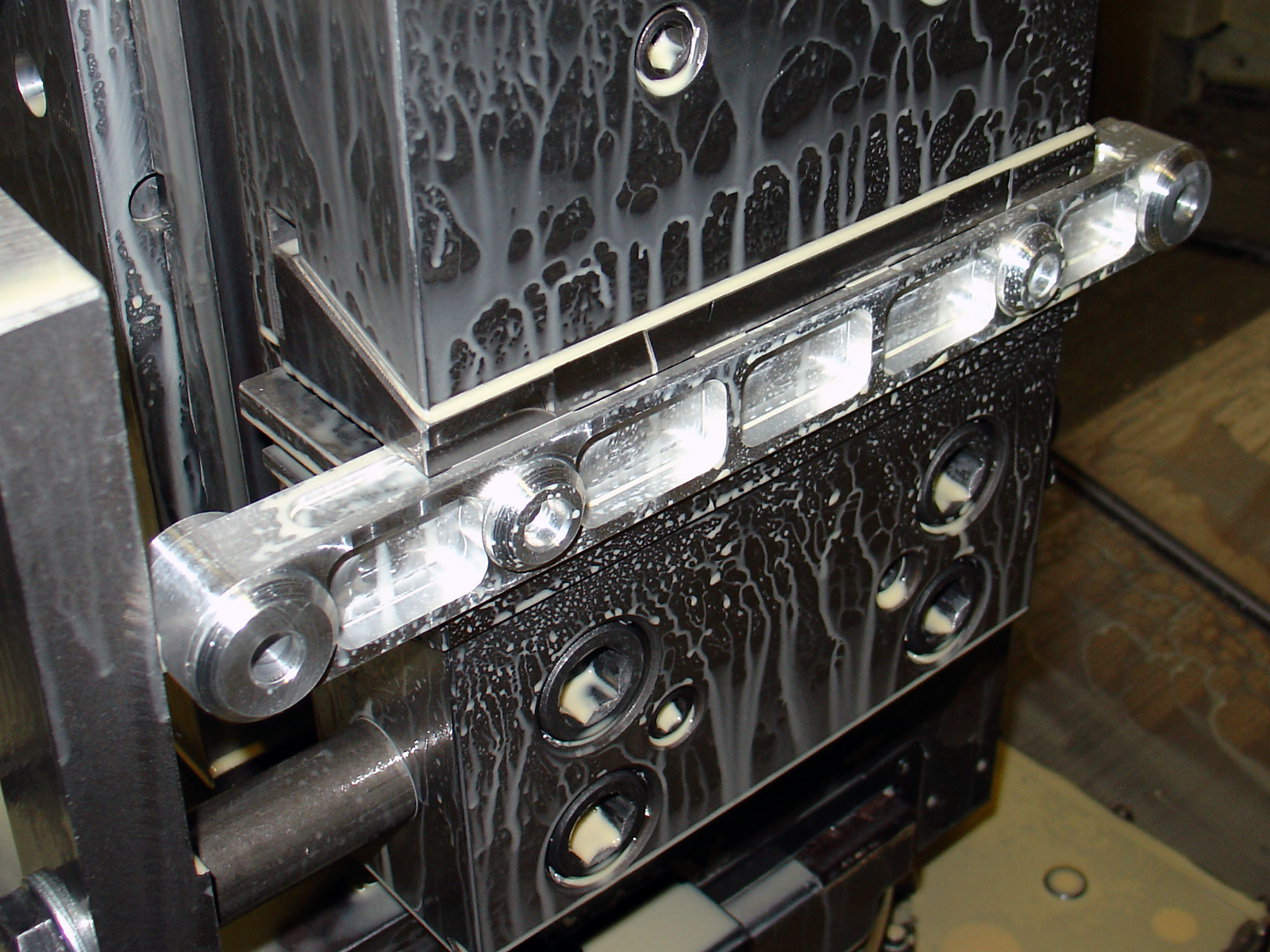

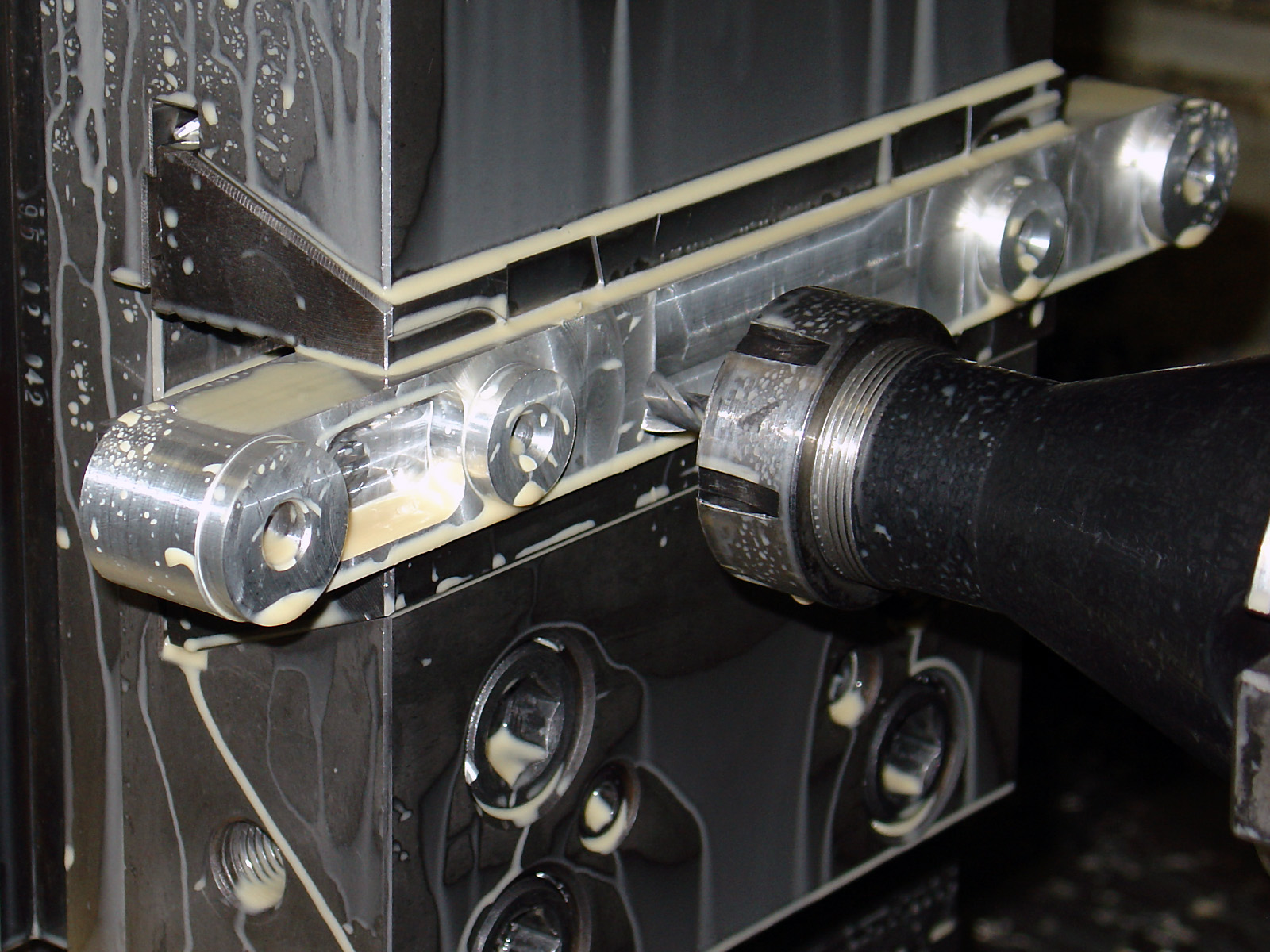

    Lavorazioni fasi conclusive


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  3. #3
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

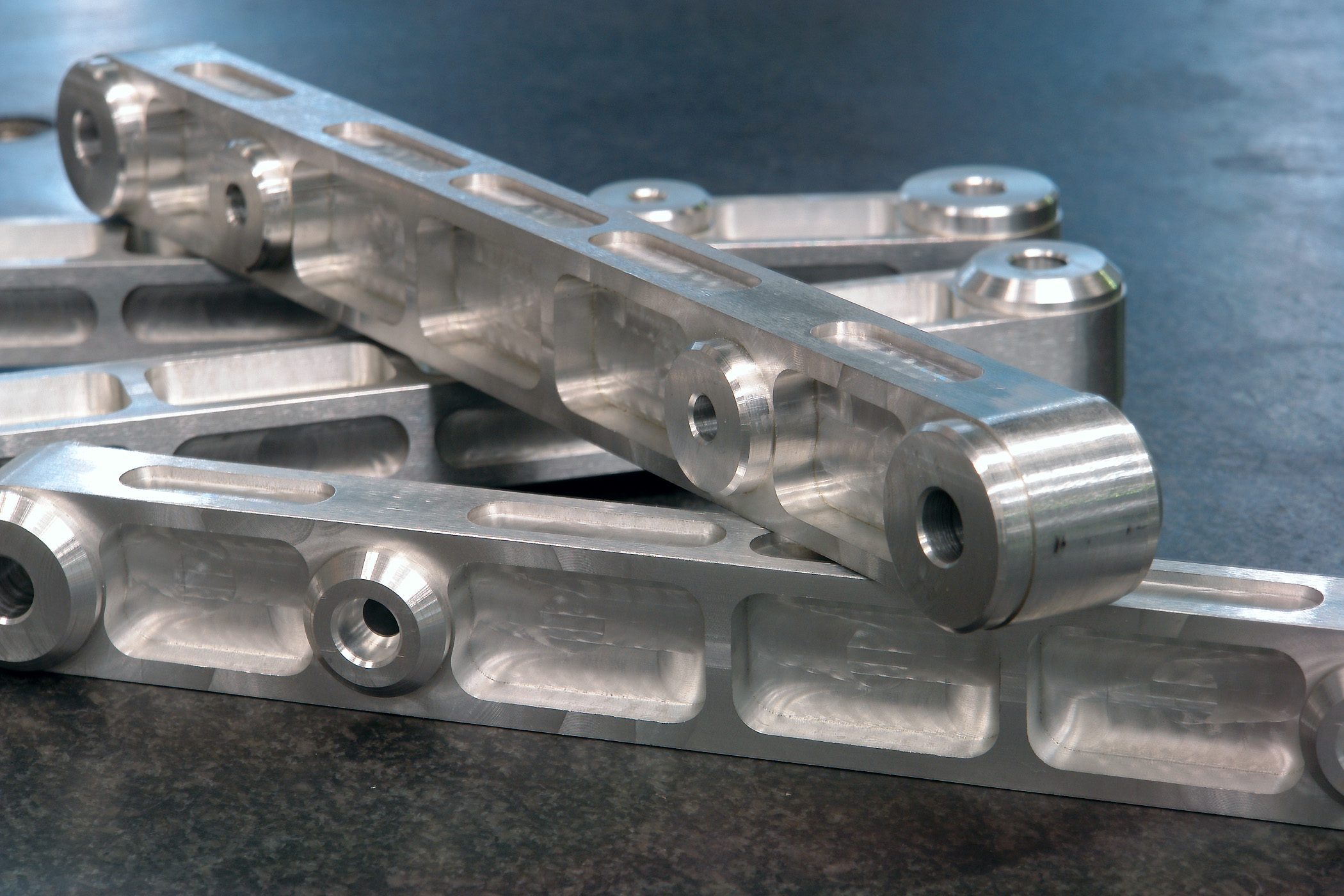

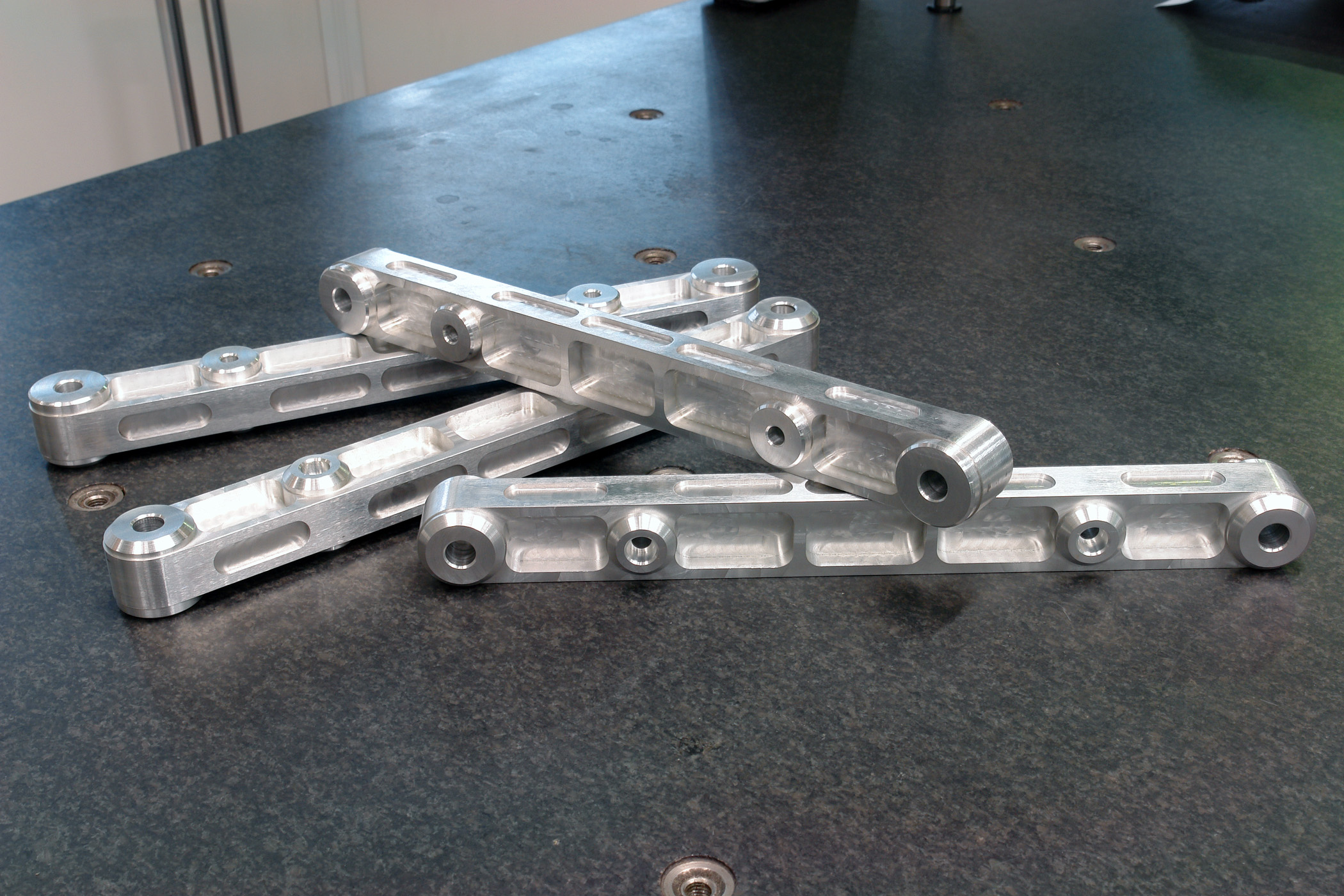

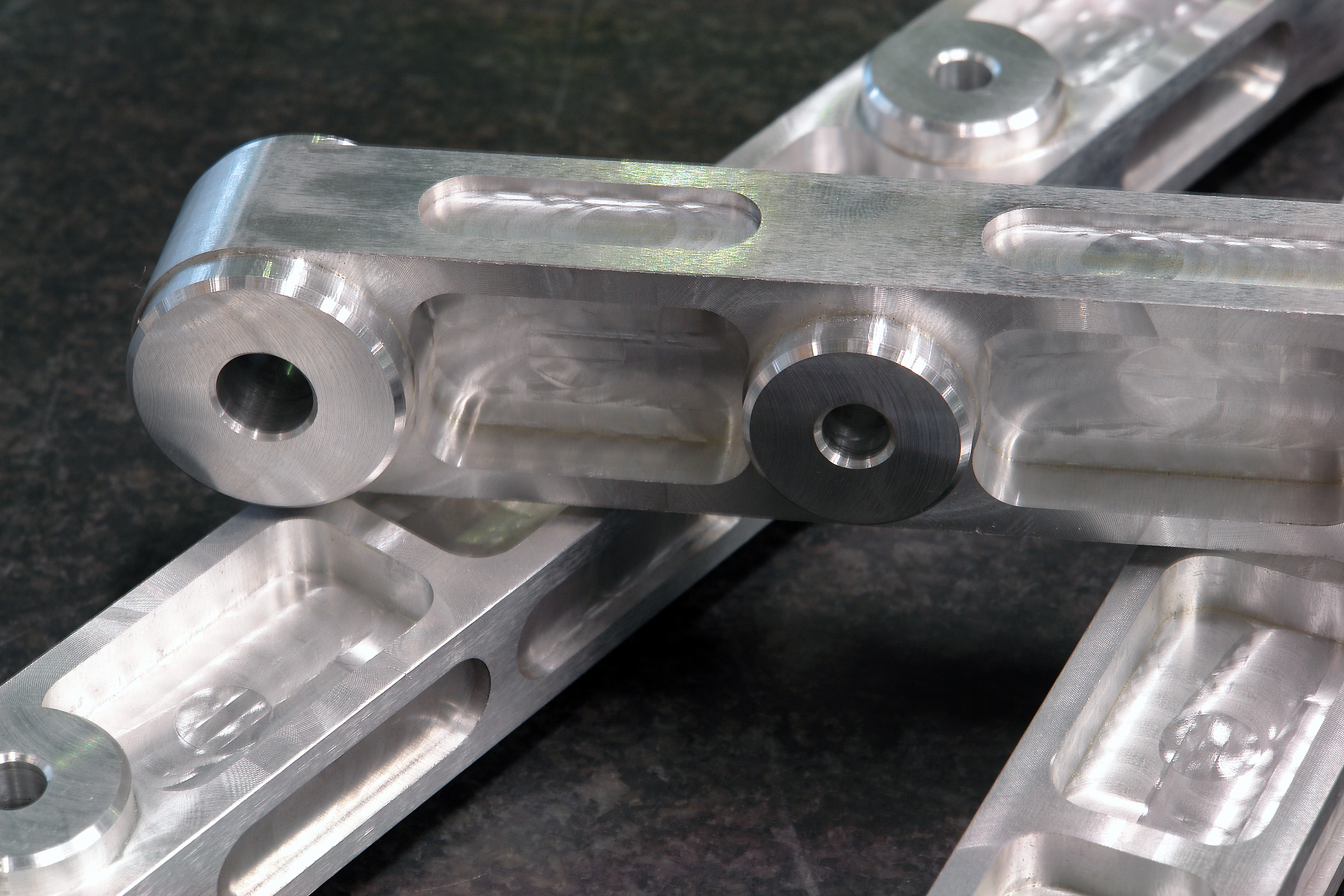

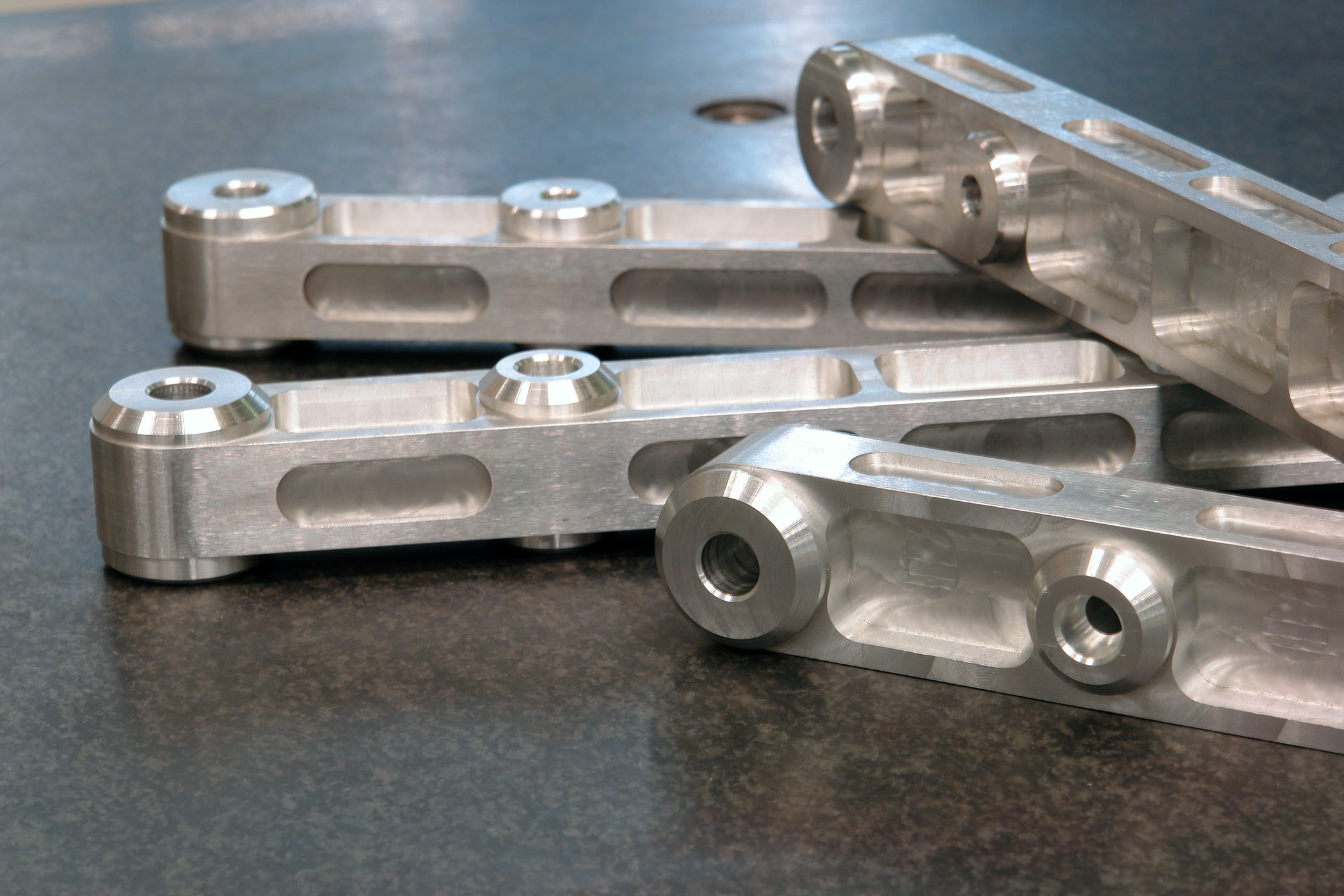

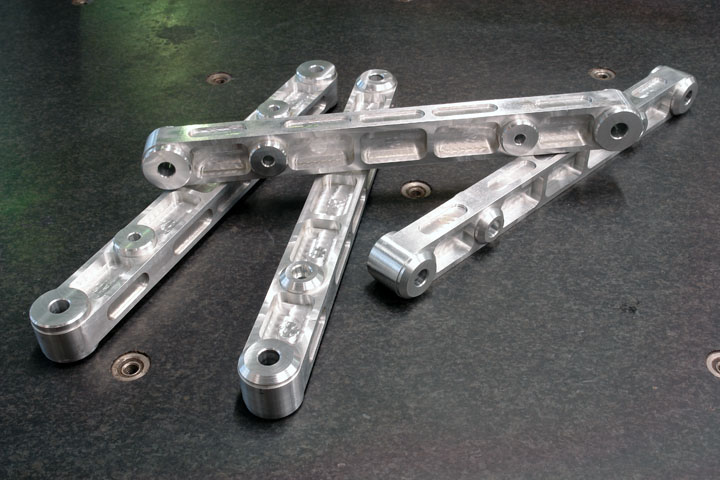

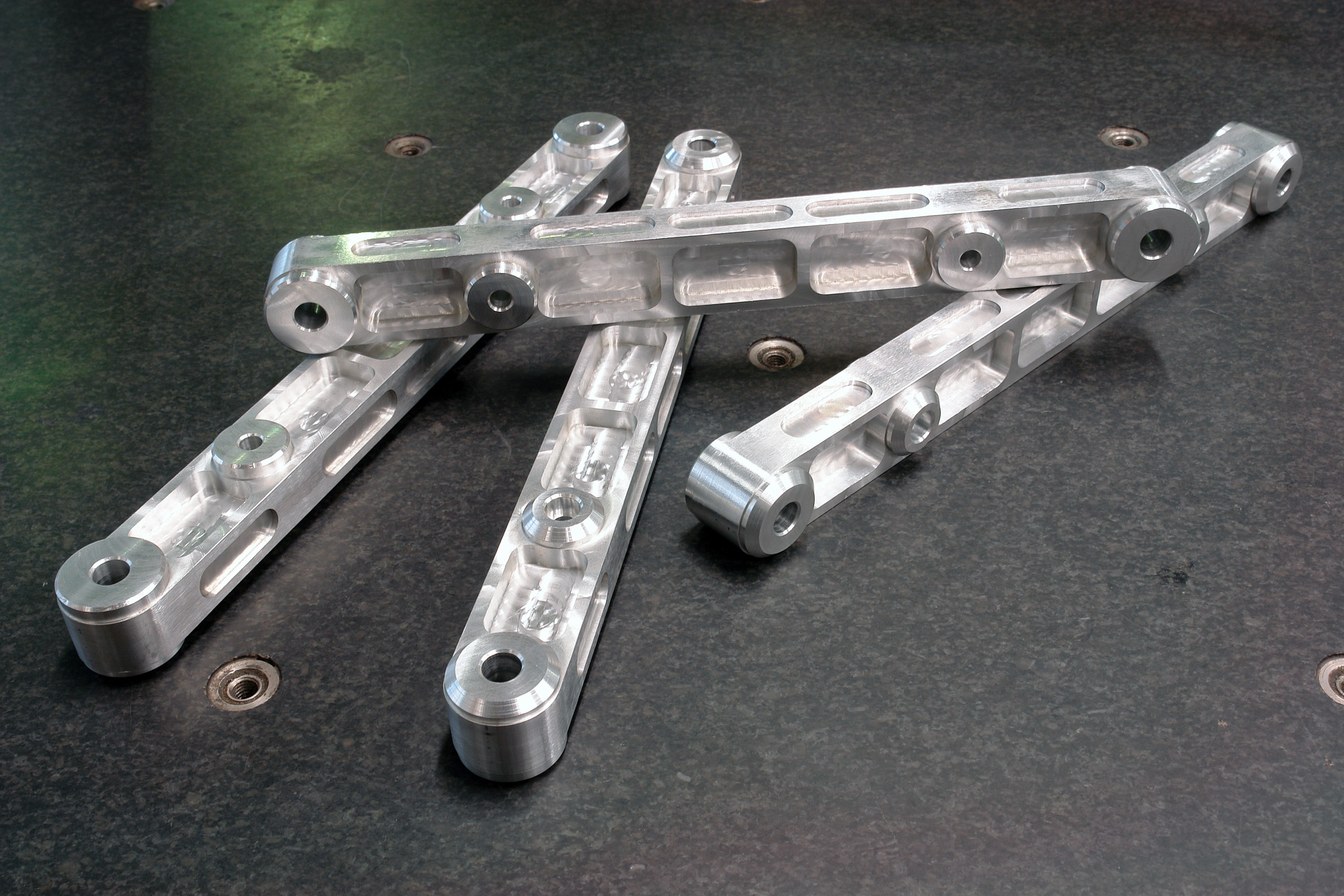

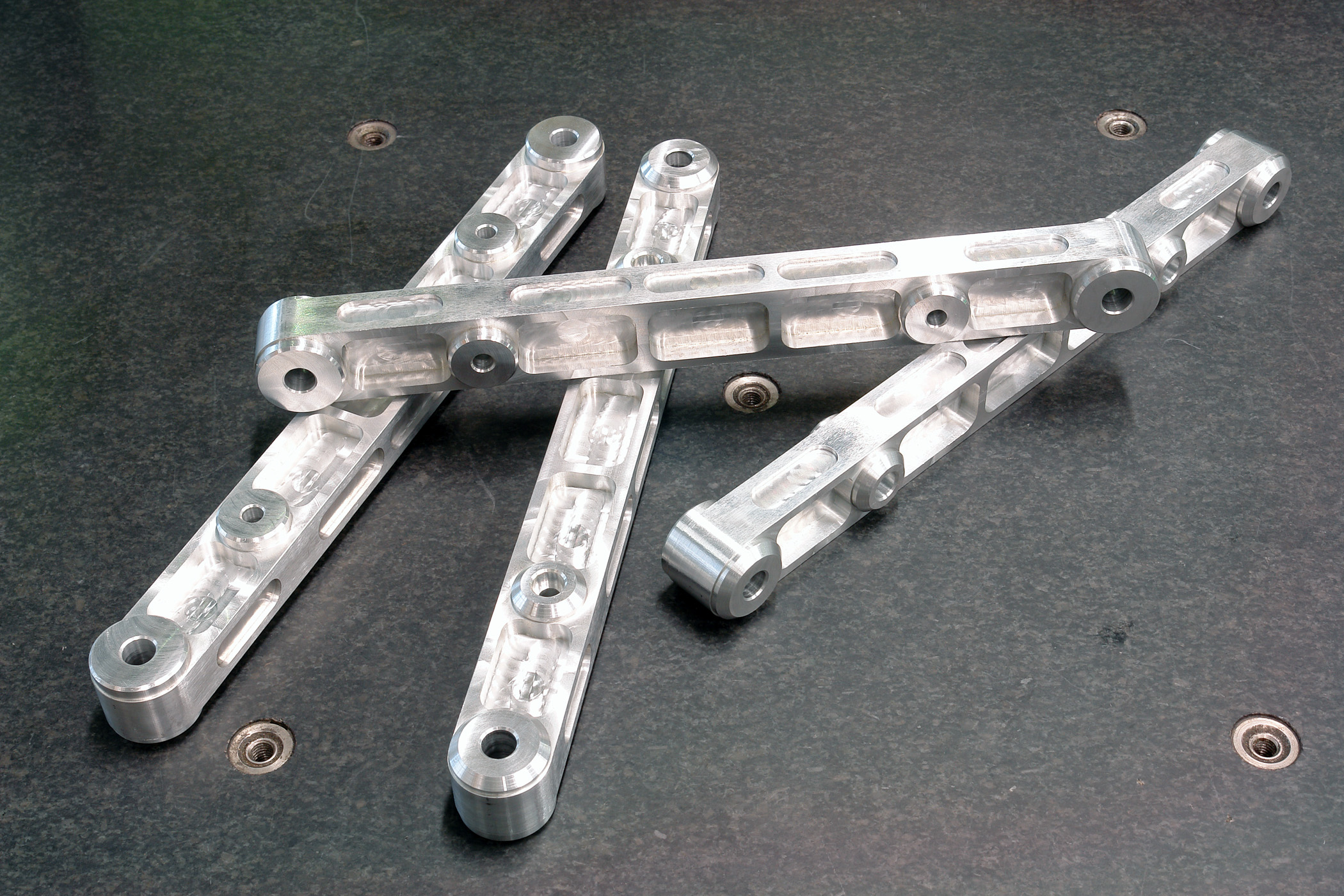

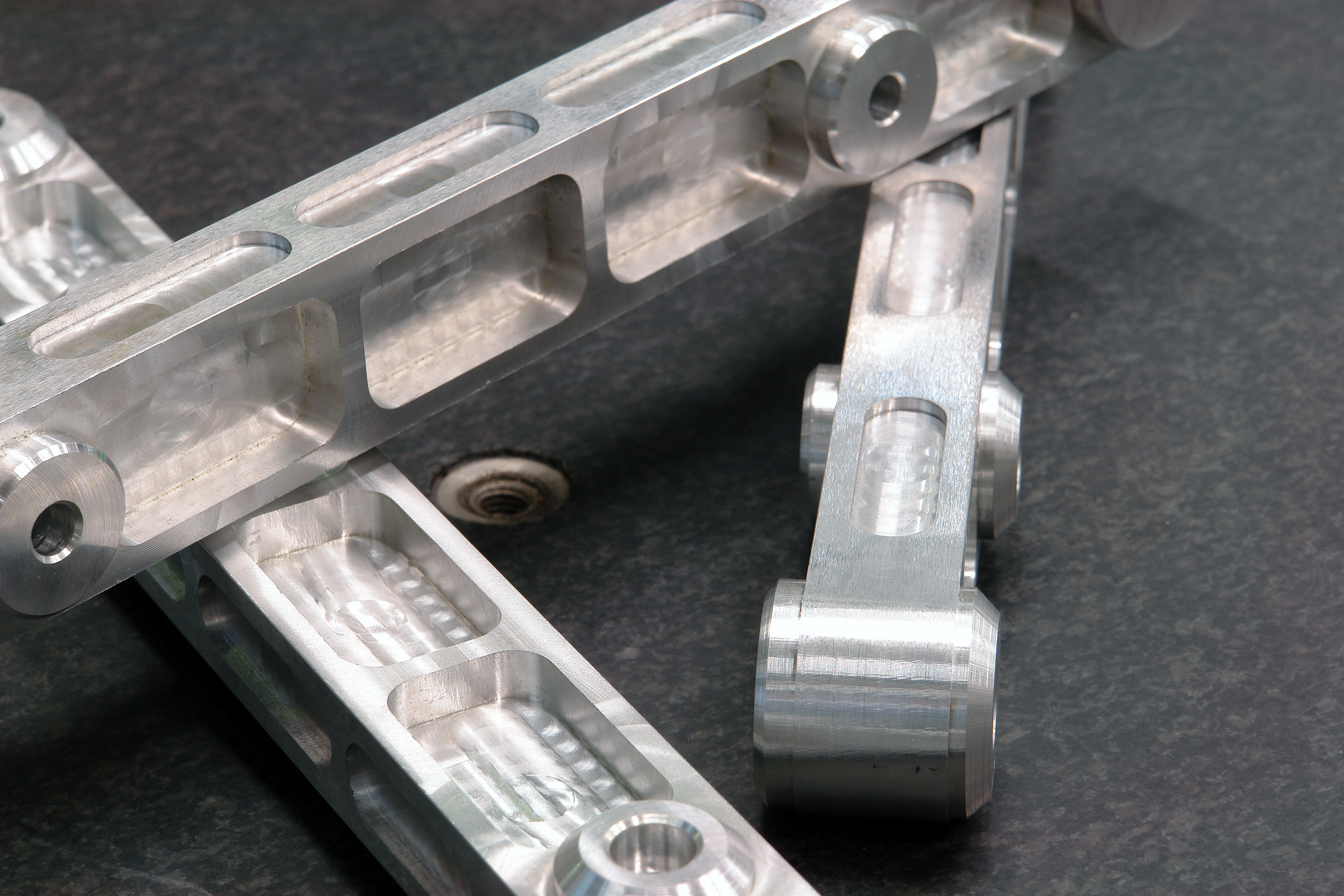

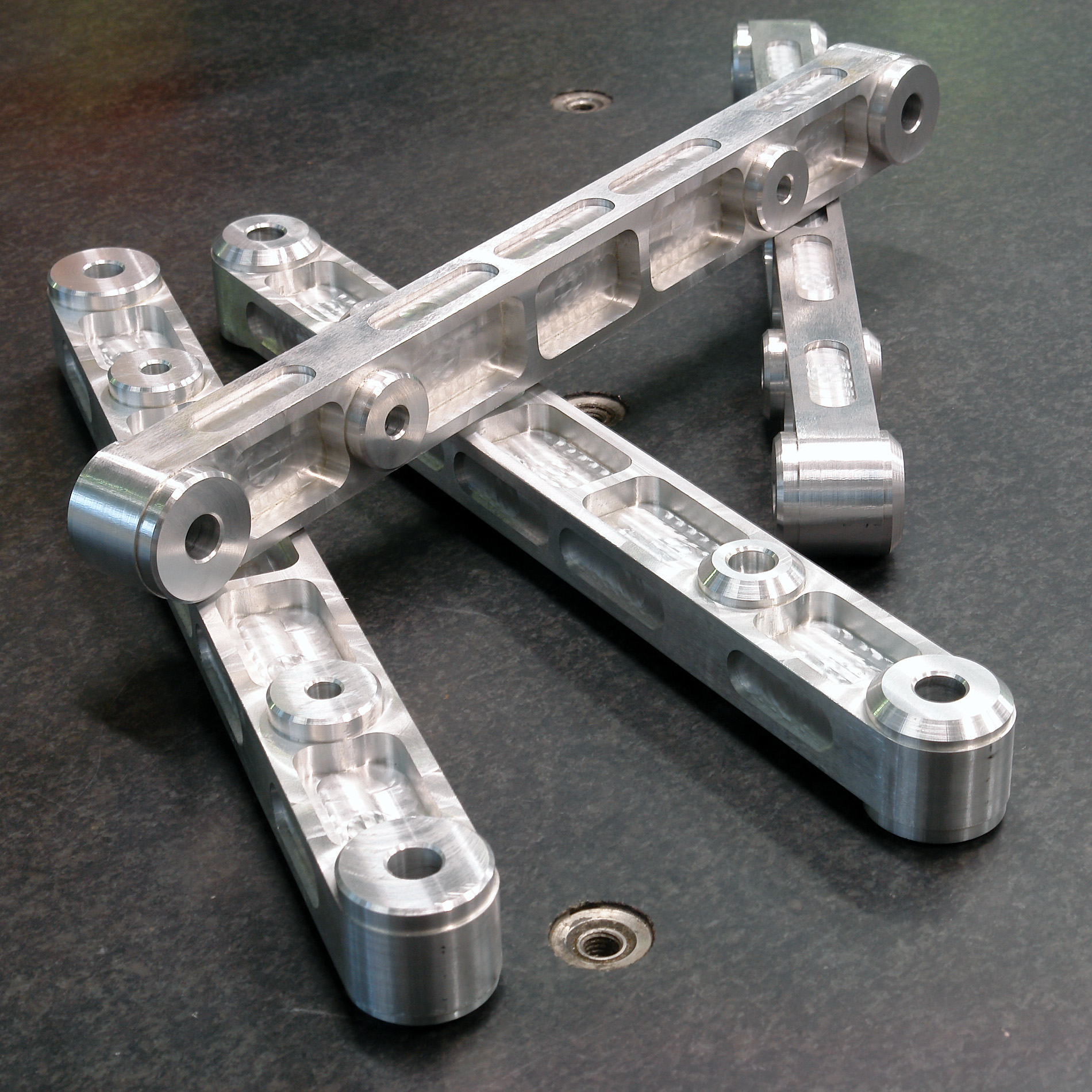

    Alcune foto delle 4 bielle finite


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!

    Ciaooo

    P.S.

    Filmato lavorazione CNC biella!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  4. #4
    Super Moderatore L'avatar di AirJ
    Registrato
    Oct 2004
    Località
    Roma
    Età
    62
    Messaggi
    7,832

    Predefinito



    Facci sognare!!!

  5. #5
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

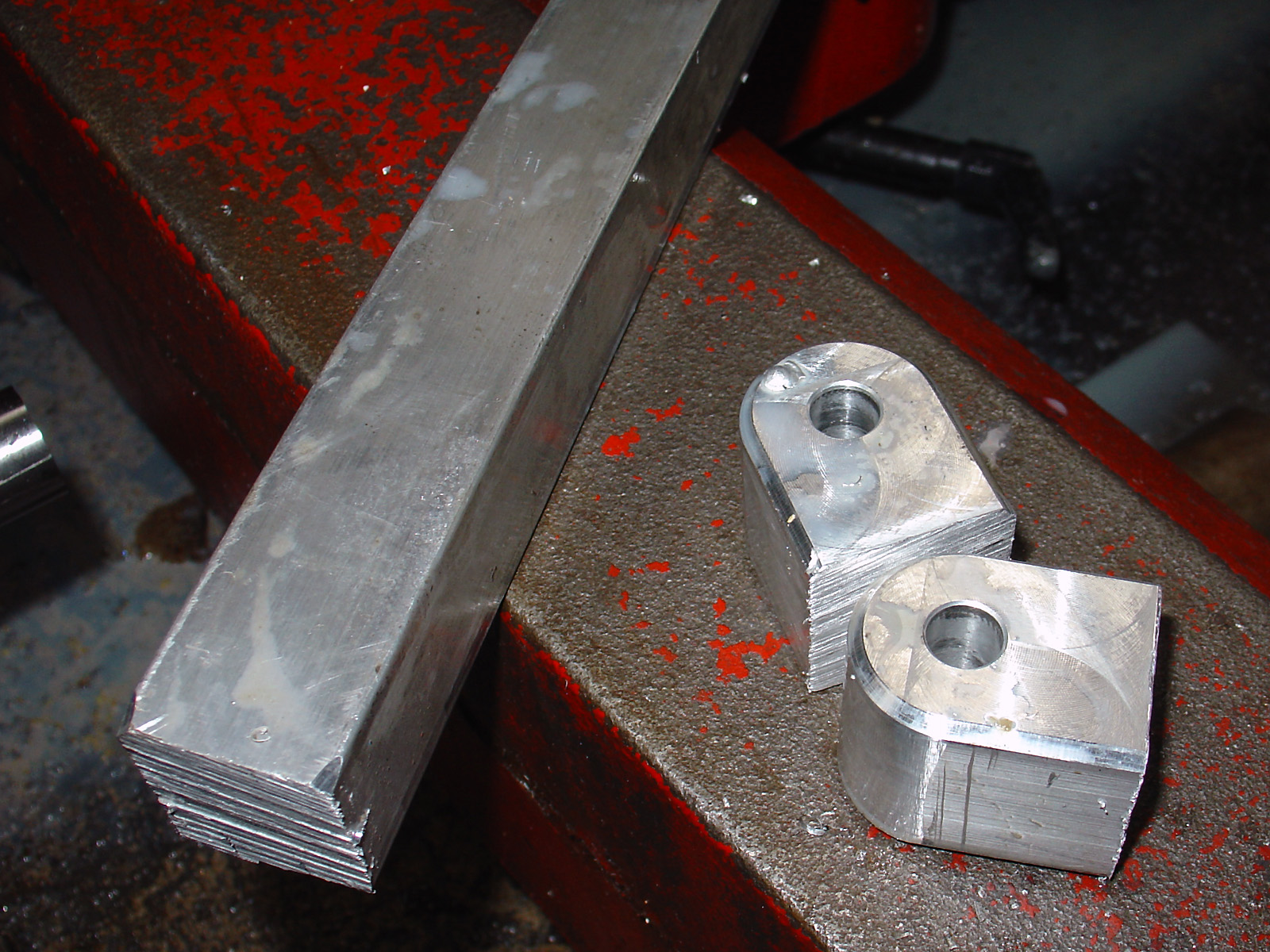

    Supporti Interni.

    I supporti saranno fissati ad una piastra e collegati alle bielle.

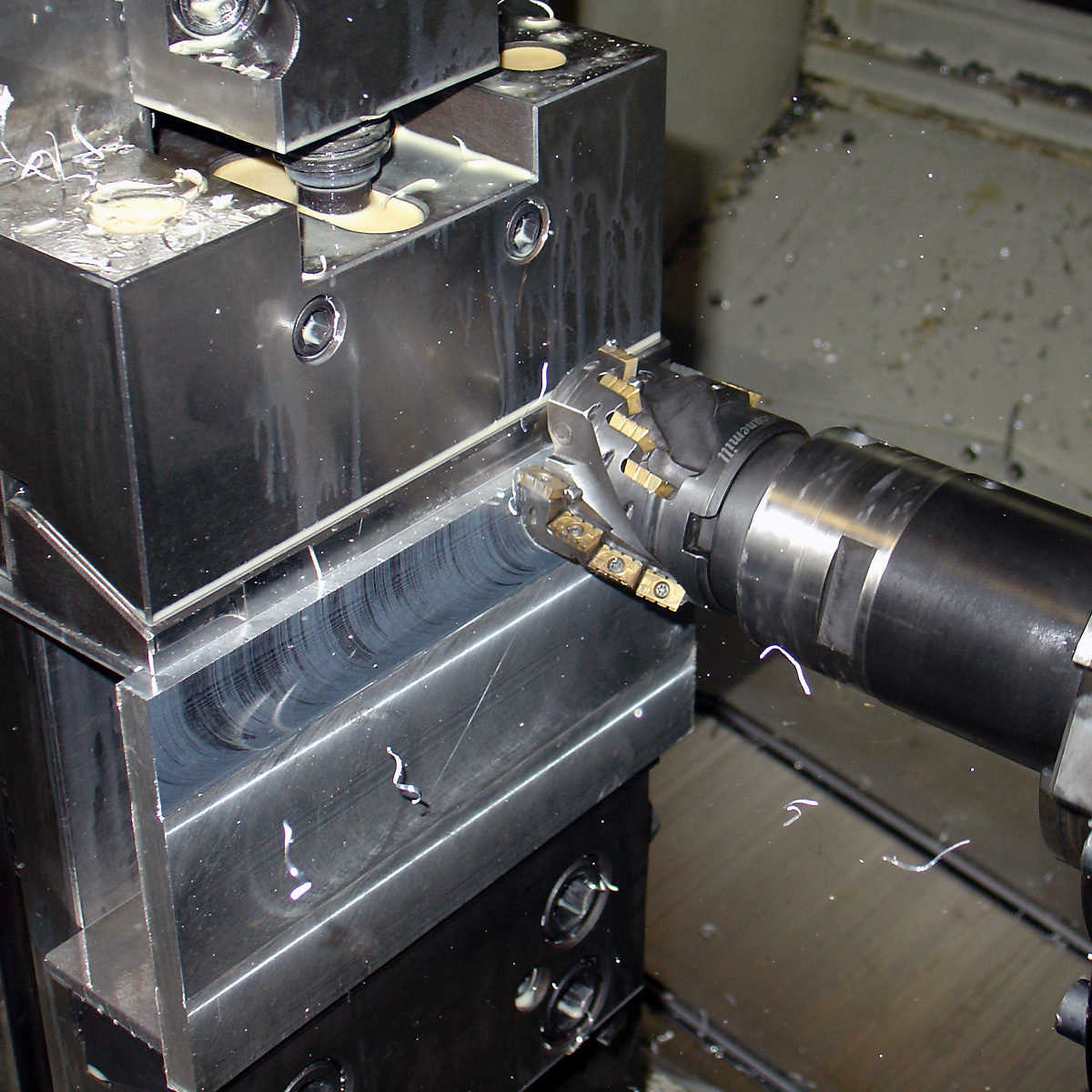

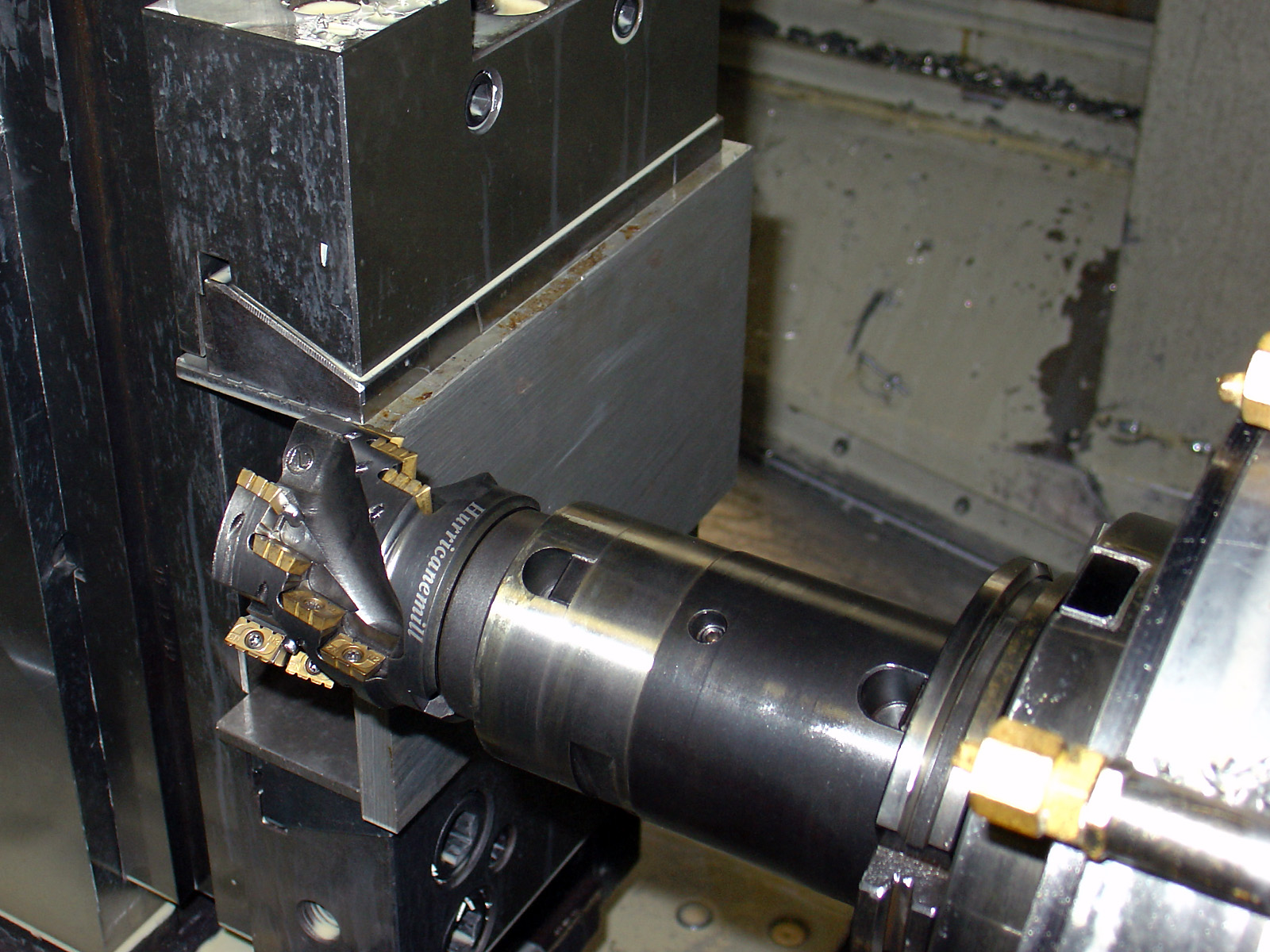

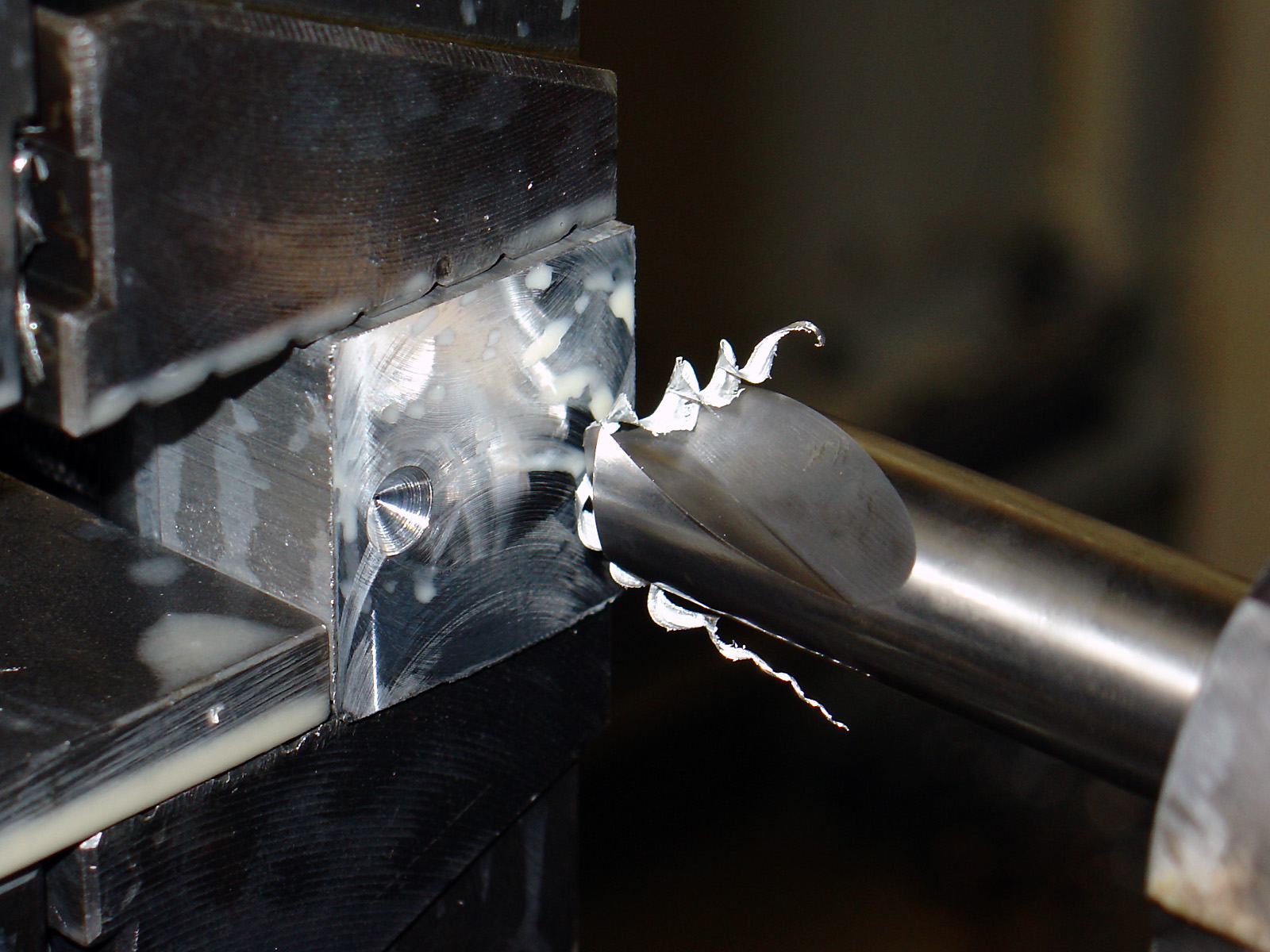

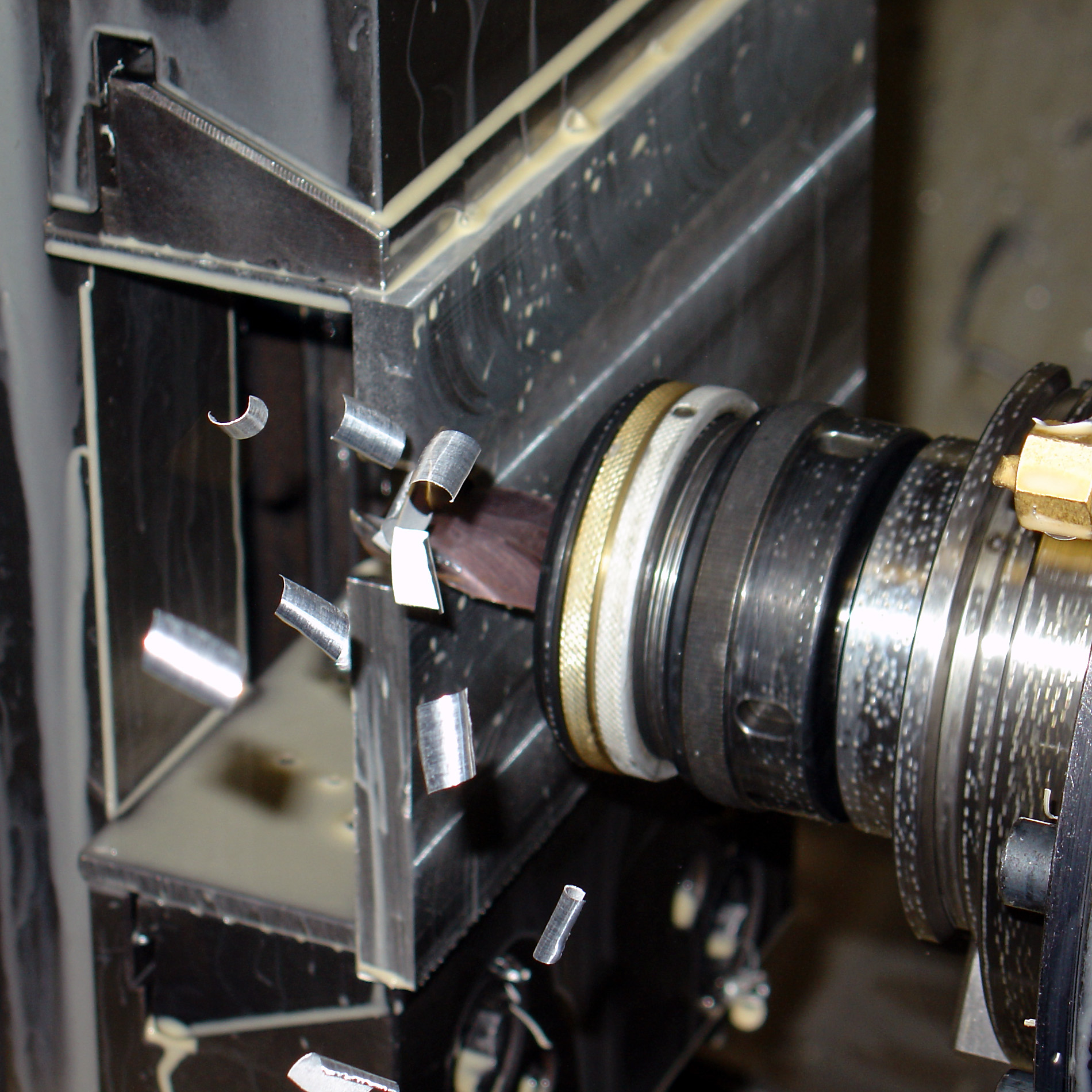

    Fase 1 - Fresatura su centro CNC


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!

    Seconda fase di fresatura


    ZOOM!


    ZOOM!

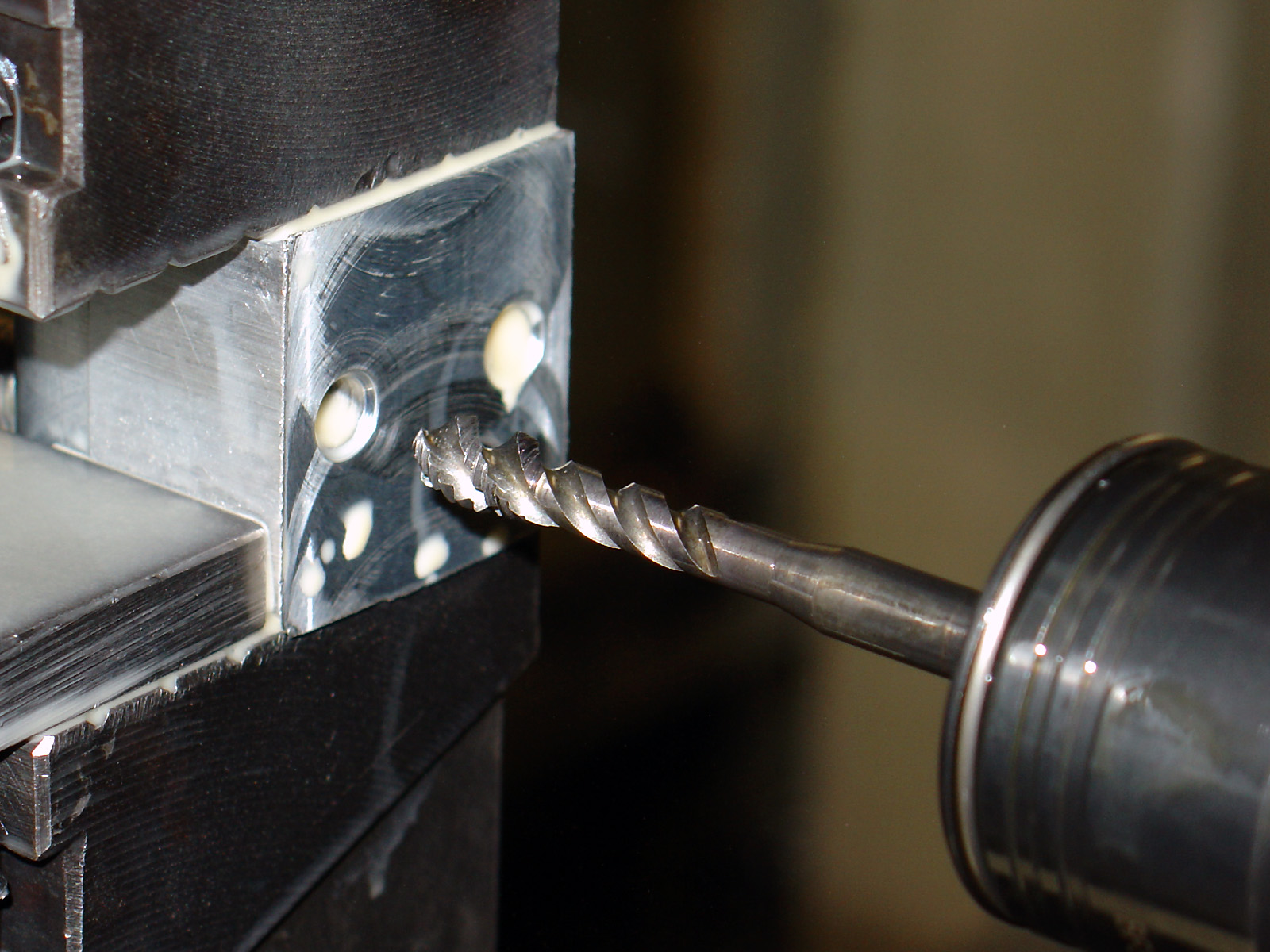

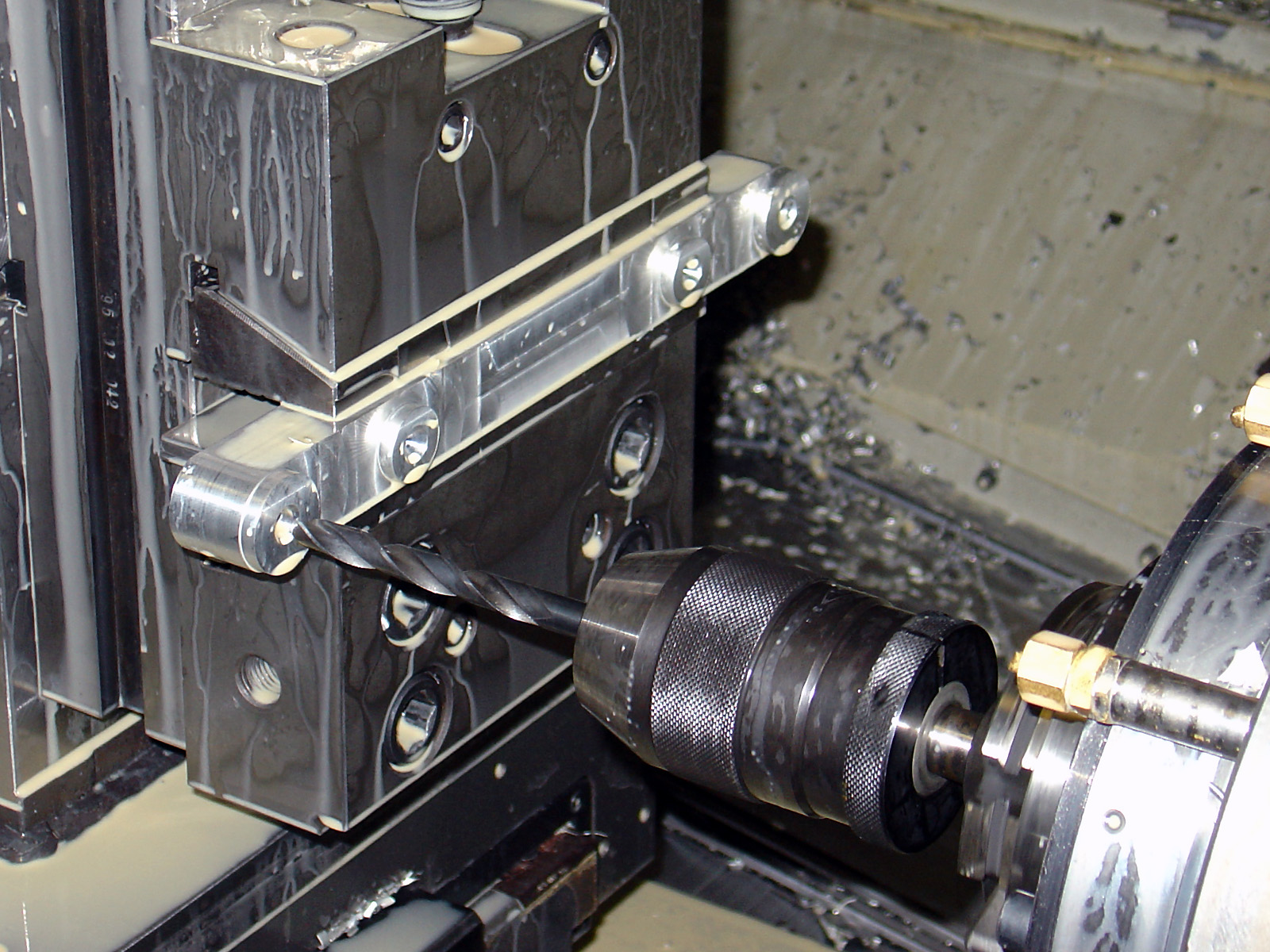

    Foratura


    ZOOM!

    Maschiatura


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  6. #6
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

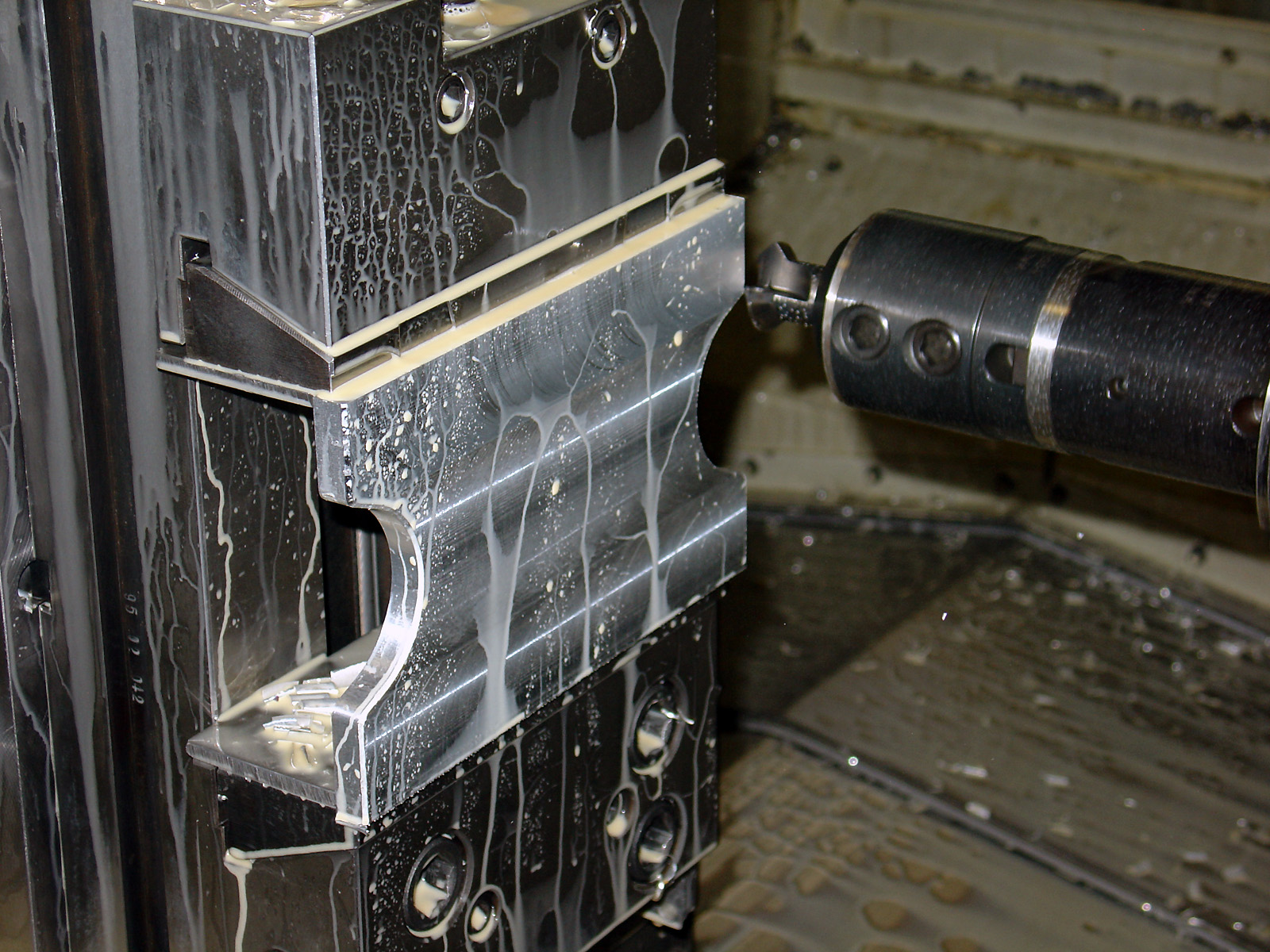

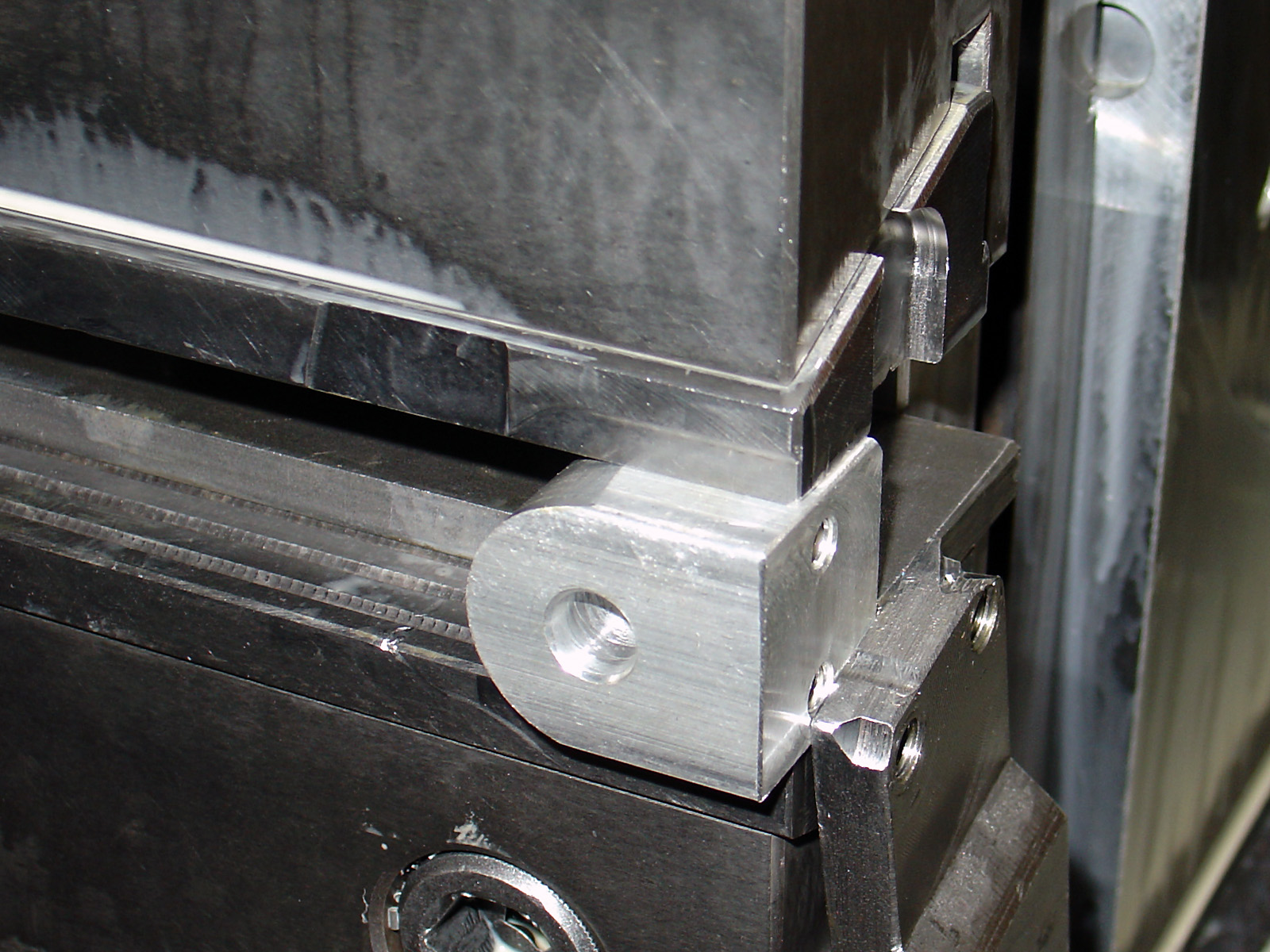

    Terza fase di fresatura su centro CNC


    ZOOM!


    ZOOM!

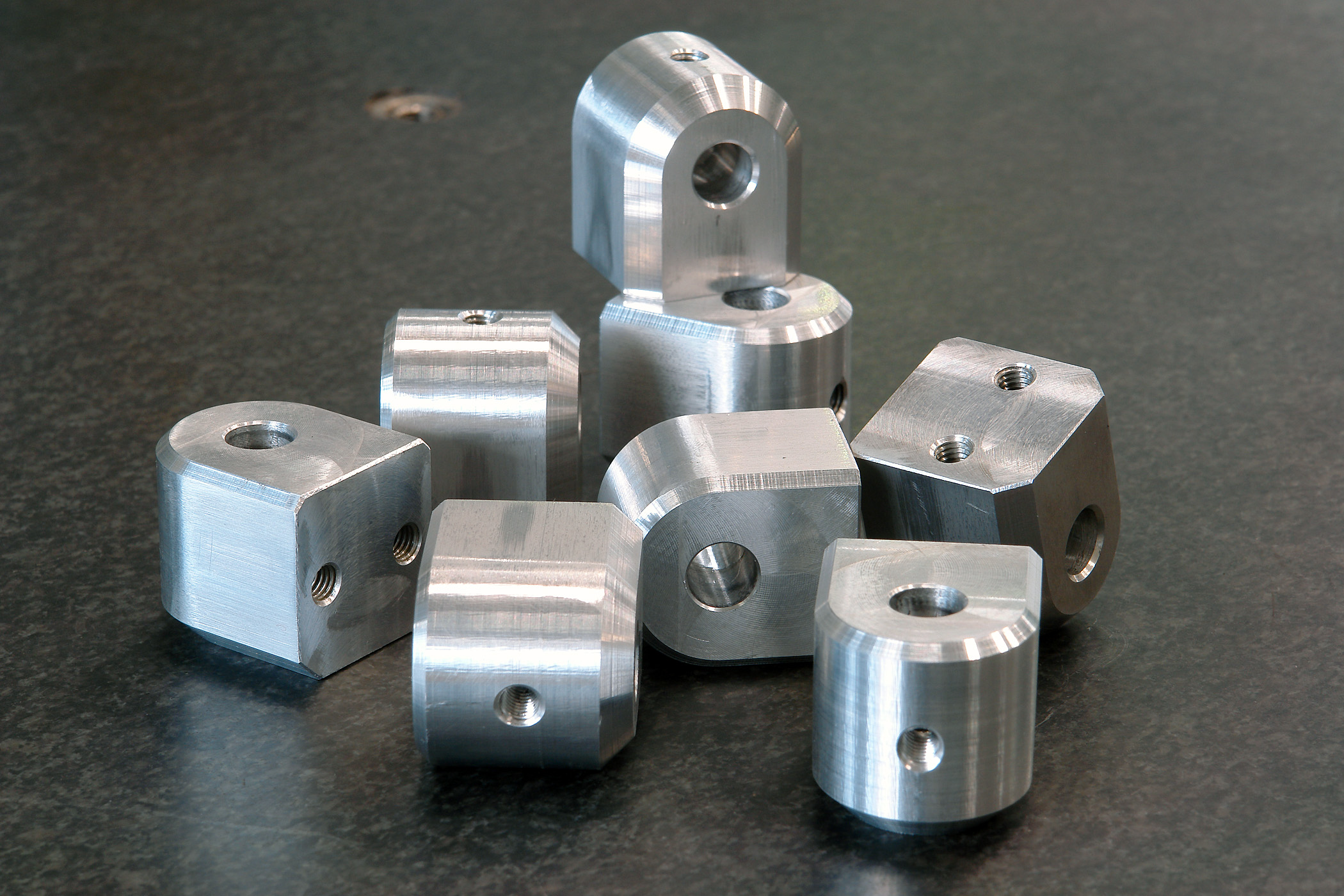

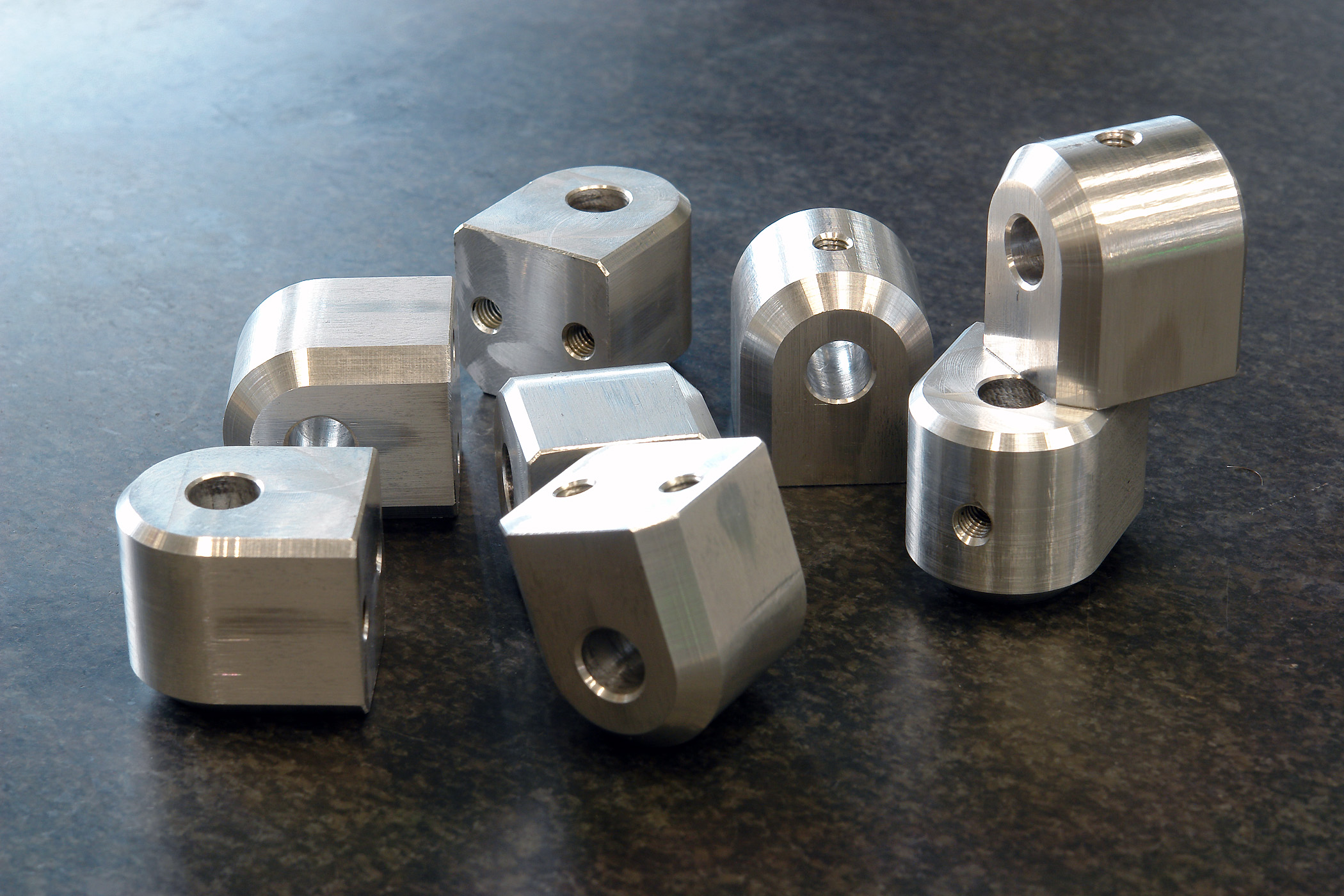

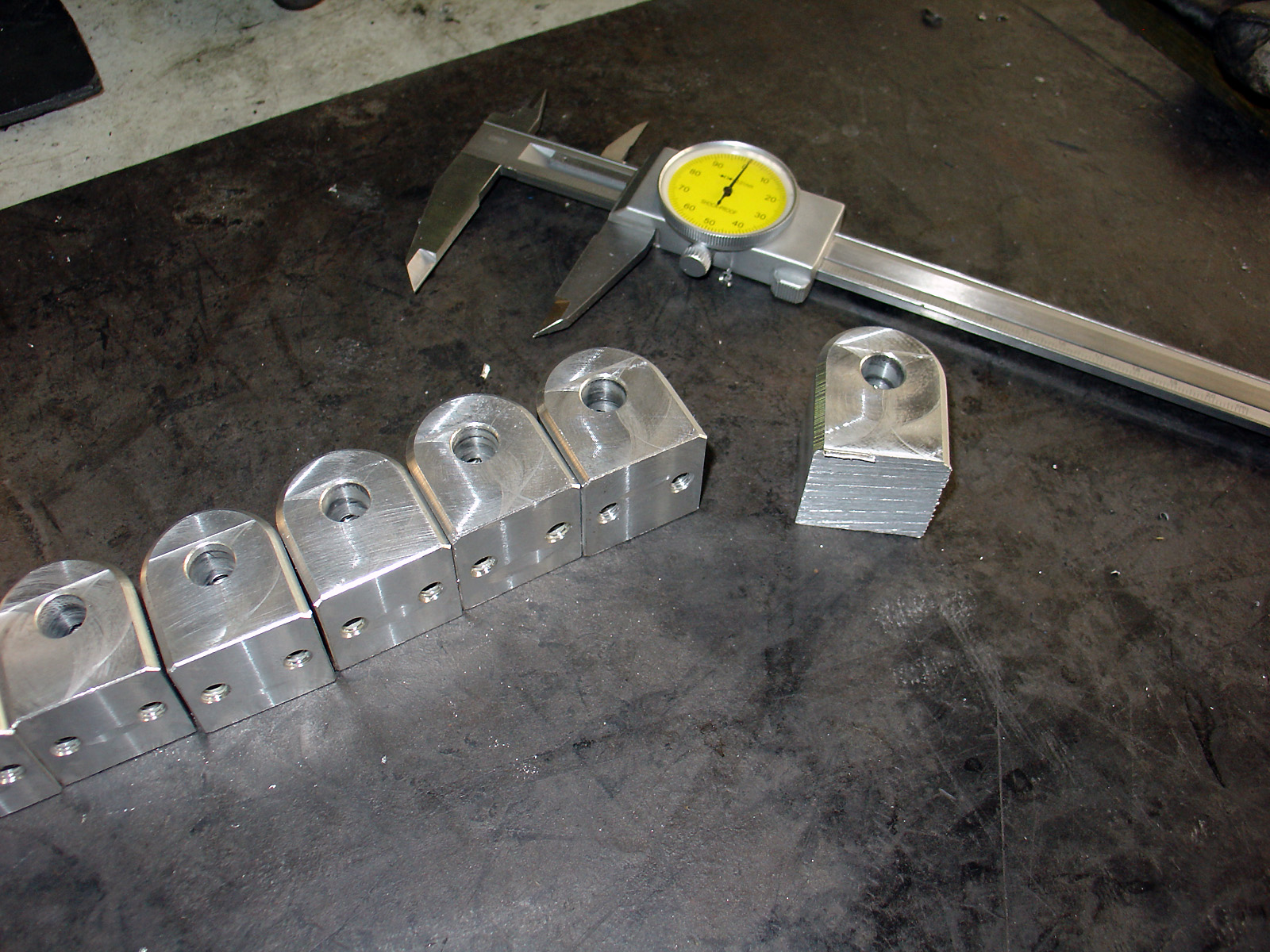

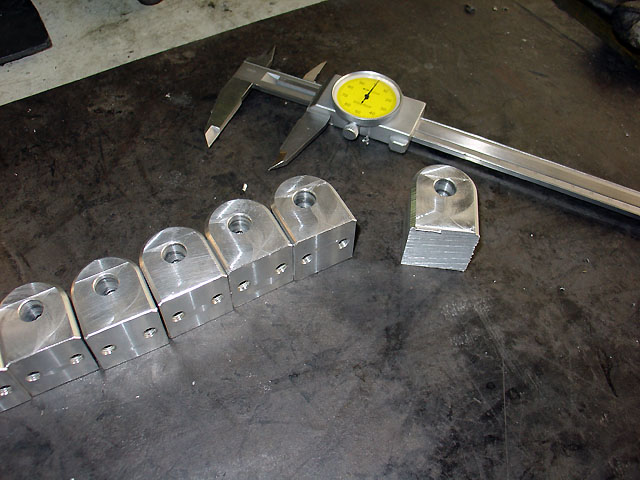

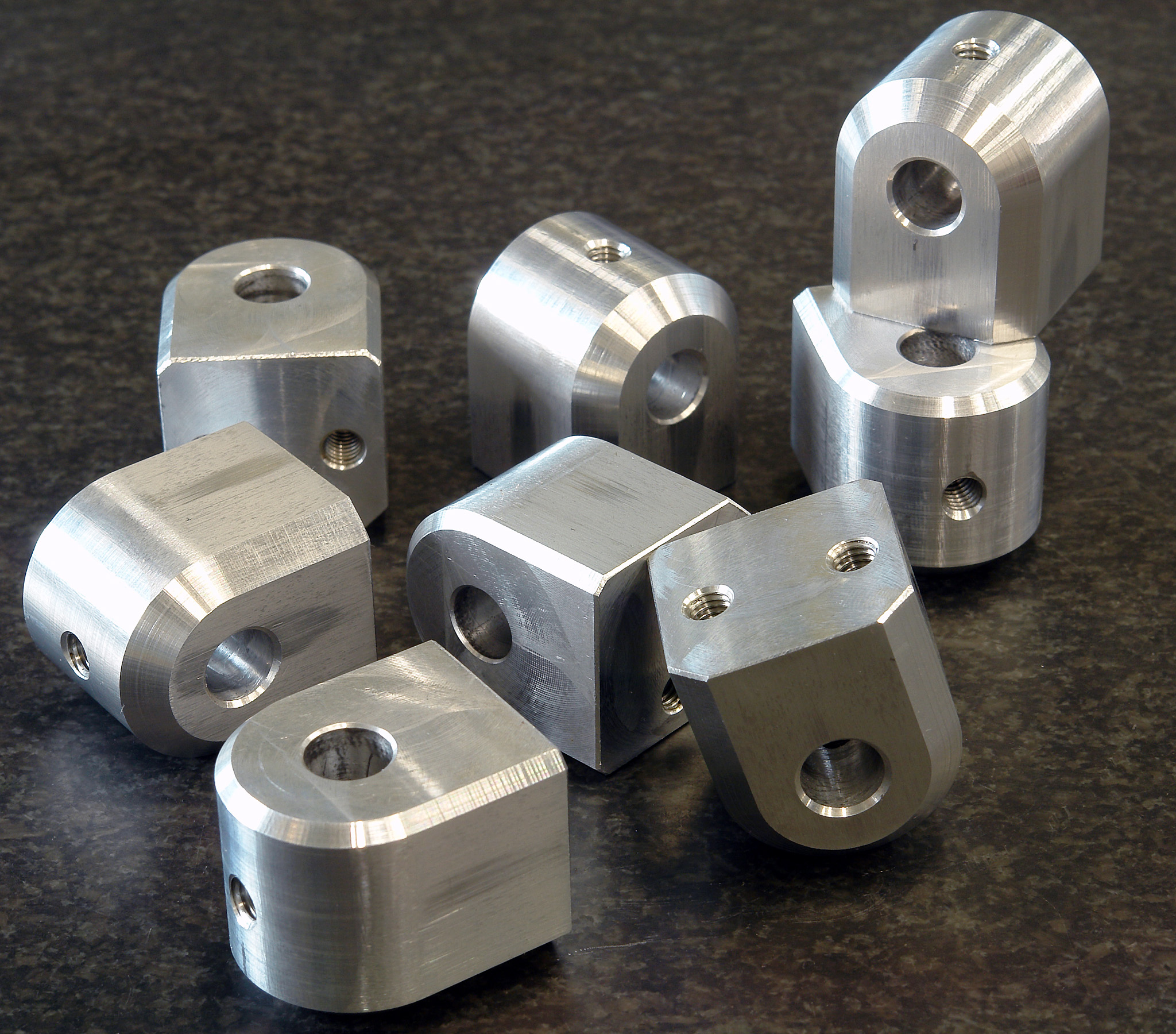

    Alcune foto degli 8 supporti ultimati


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  7. #7
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

    Perni Bielle.

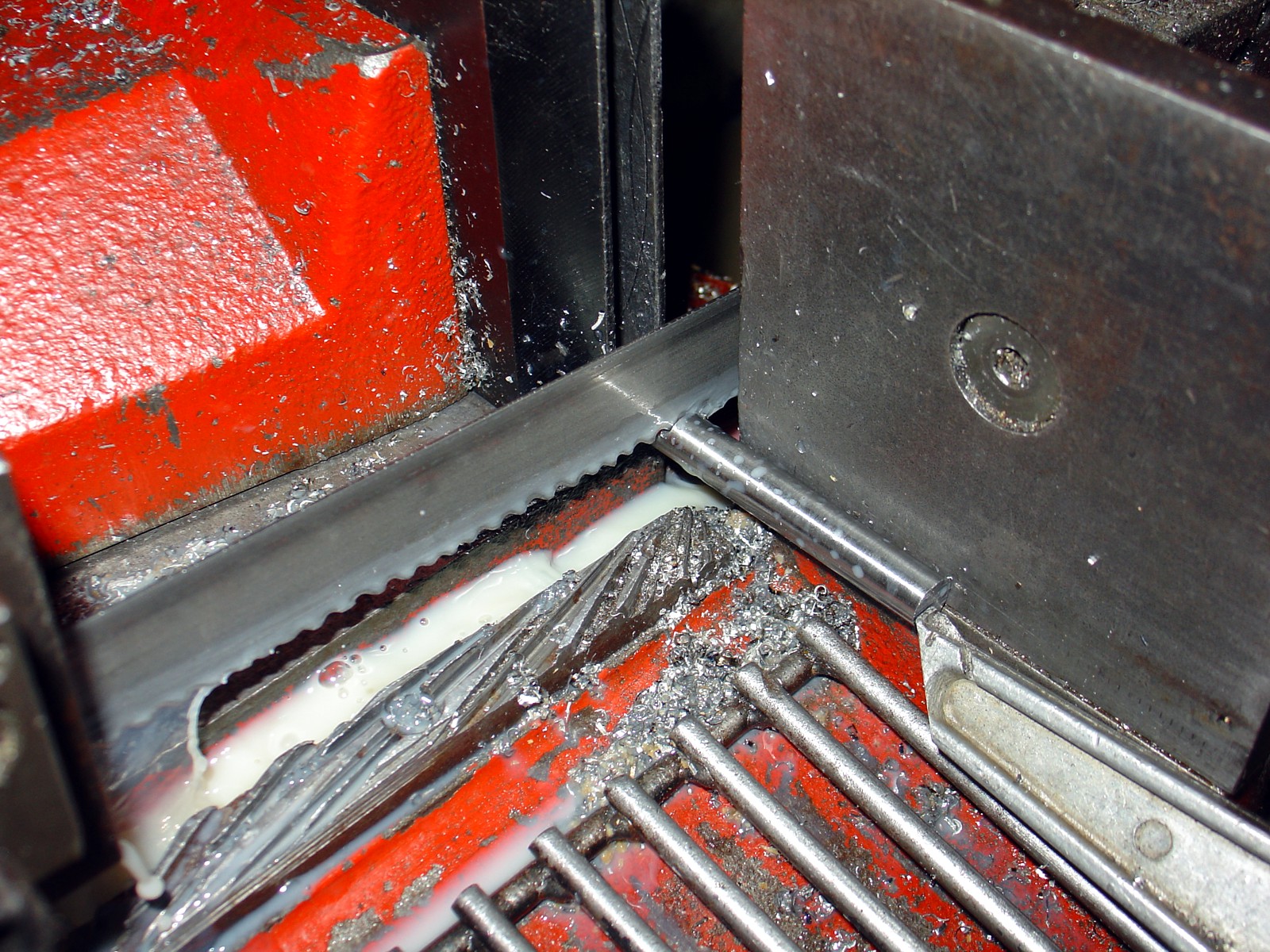

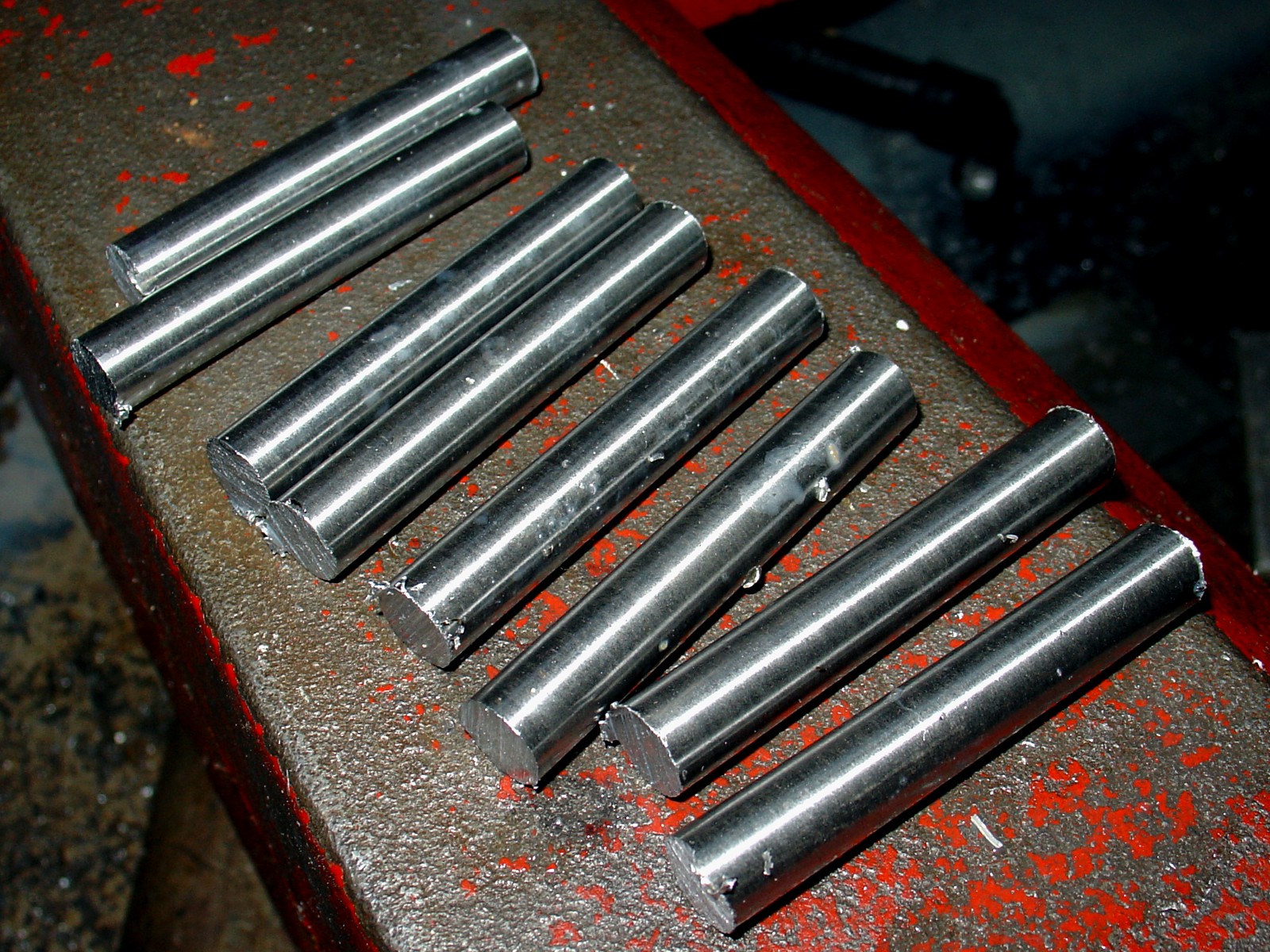

    Prima fase - Taglio con sega a nastro di 8 perni in acciaio C40 diametro 10 h7


    ZOOM!


    ZOOM!

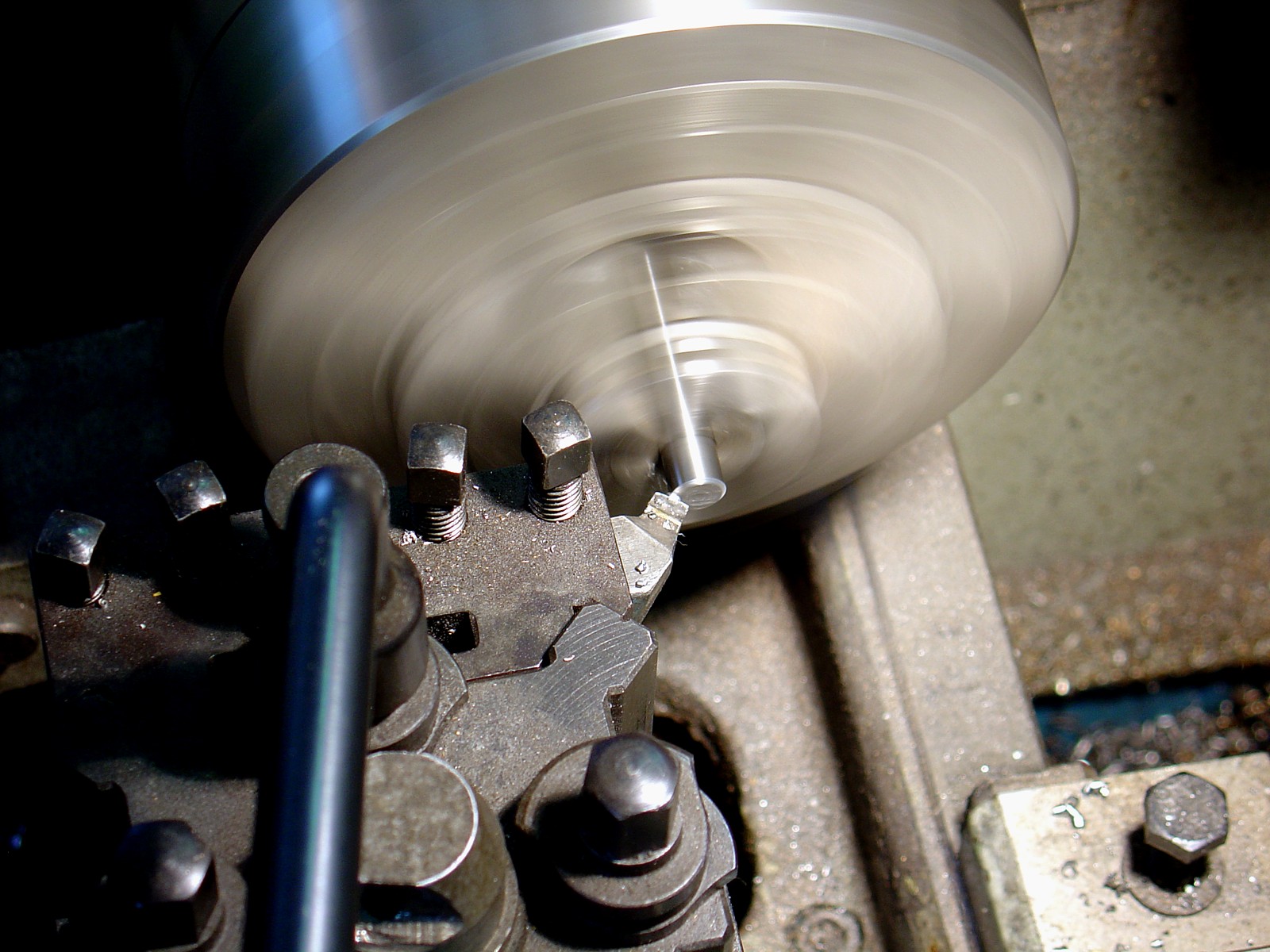

    Seconda fase - Sfacciatura e smussatura con tornio tradizionale


    ZOOM!

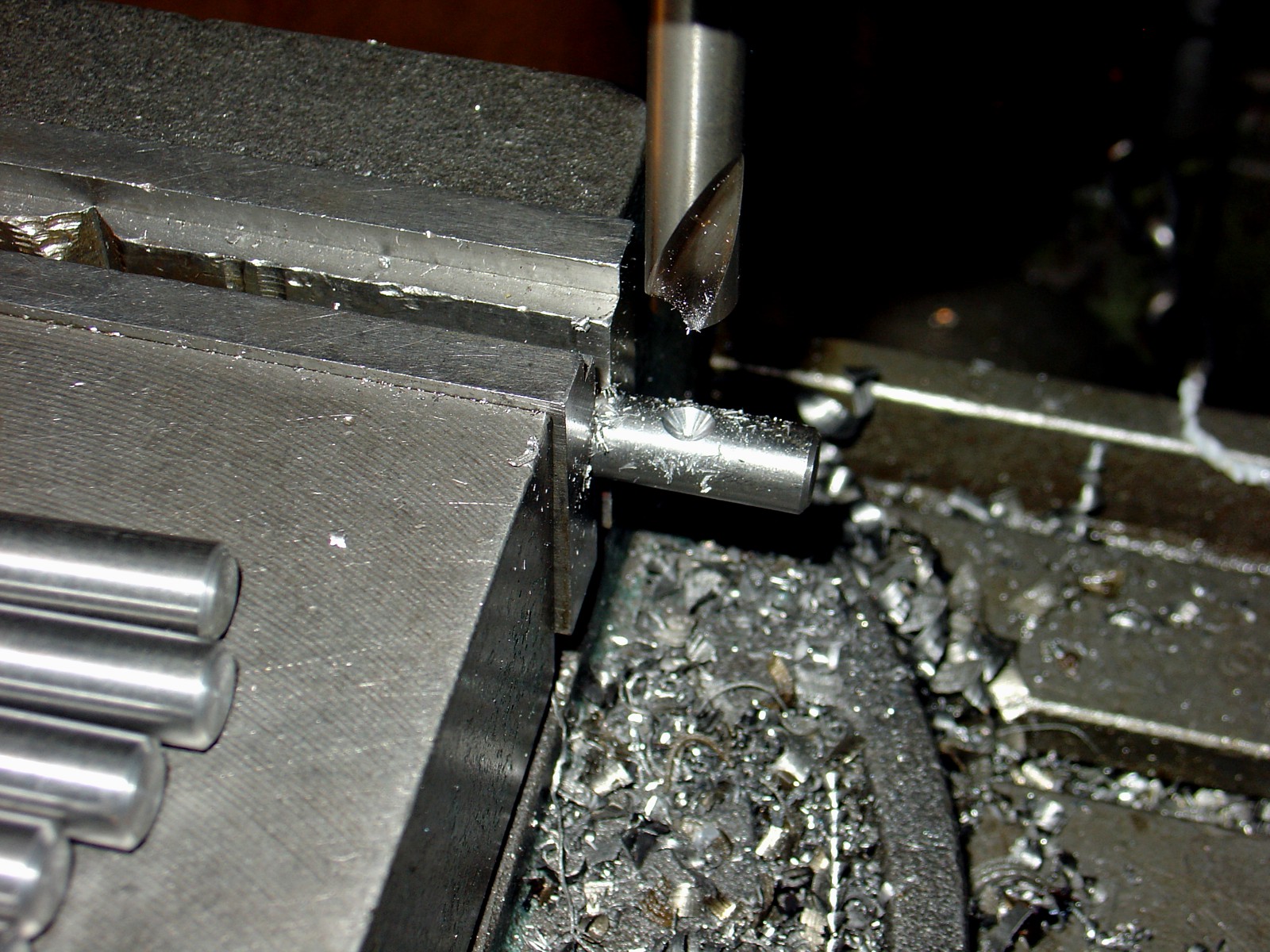

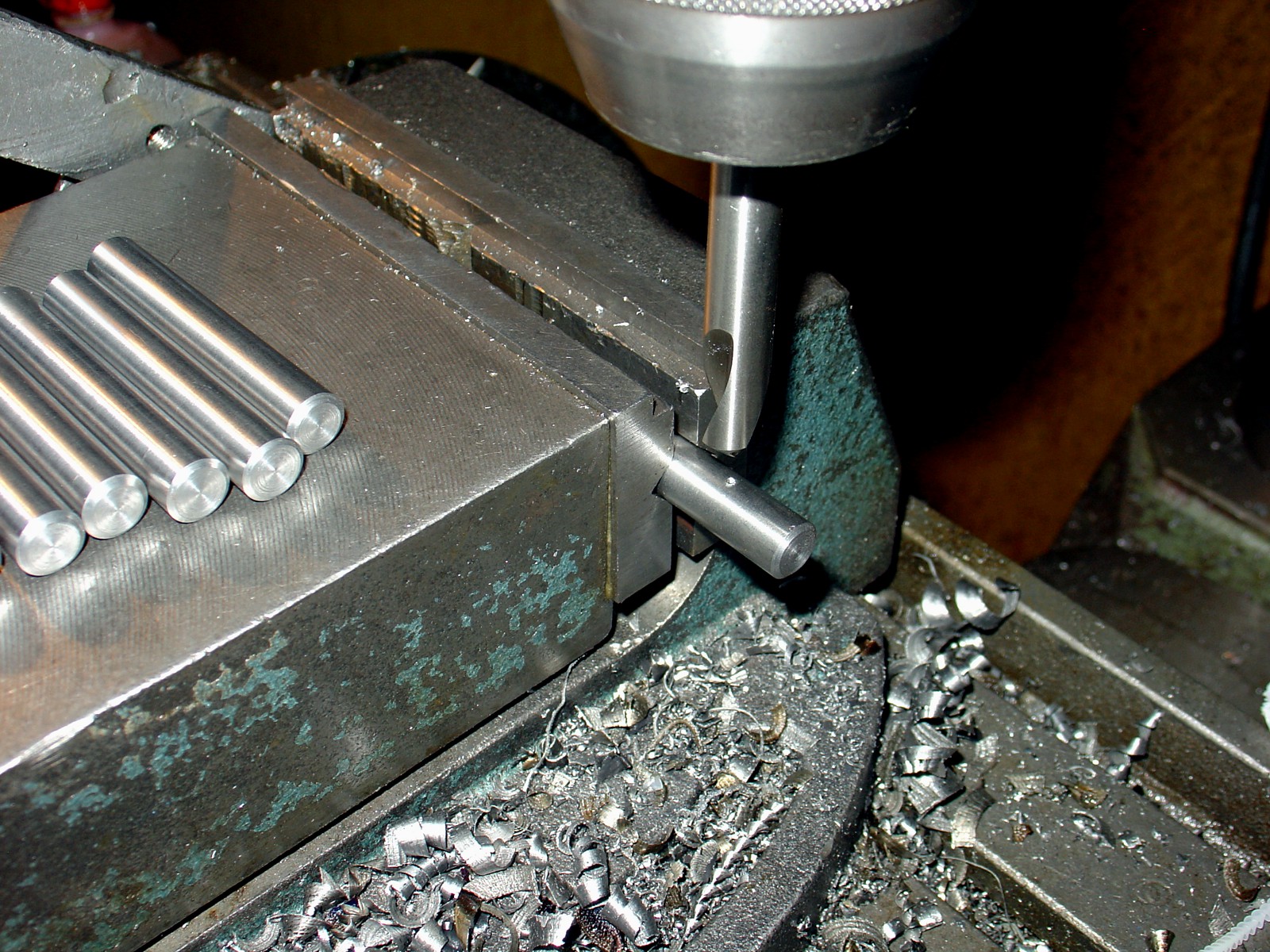

    Terza fase - Esecuzione sede 90° per inserimento vite (grano) di fissaggio perno su supporto interno


    ZOOM!


    ZOOM!

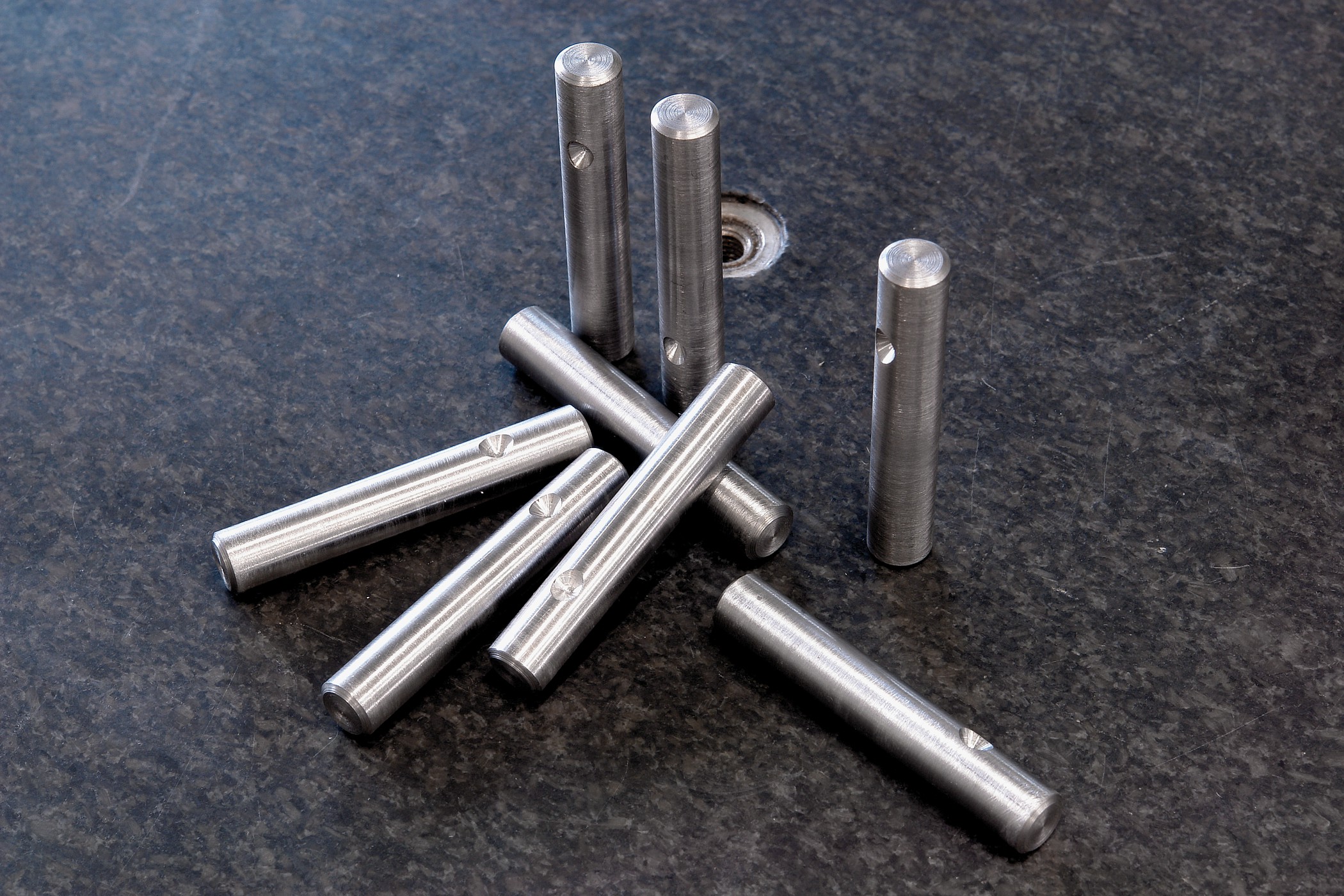

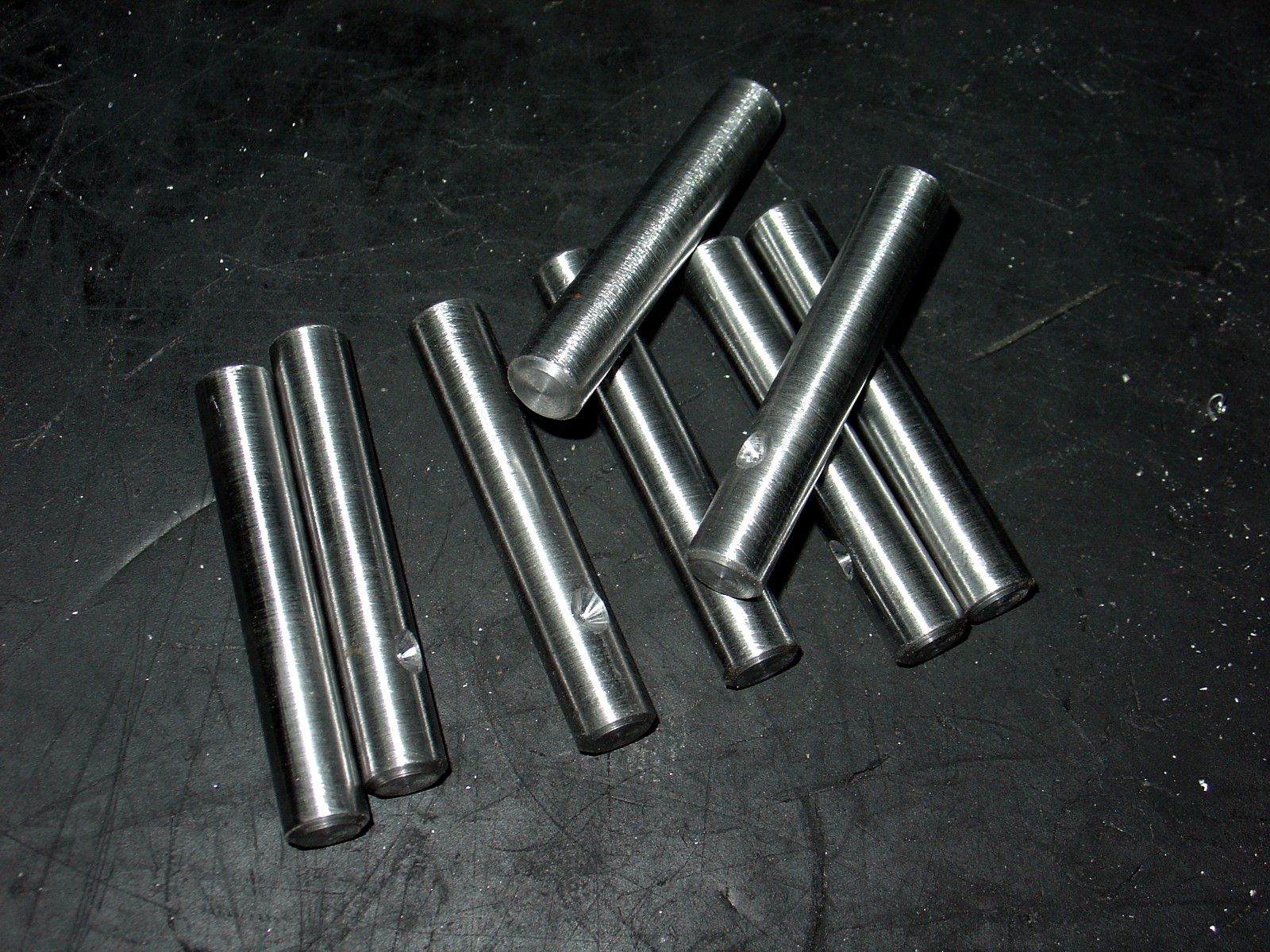

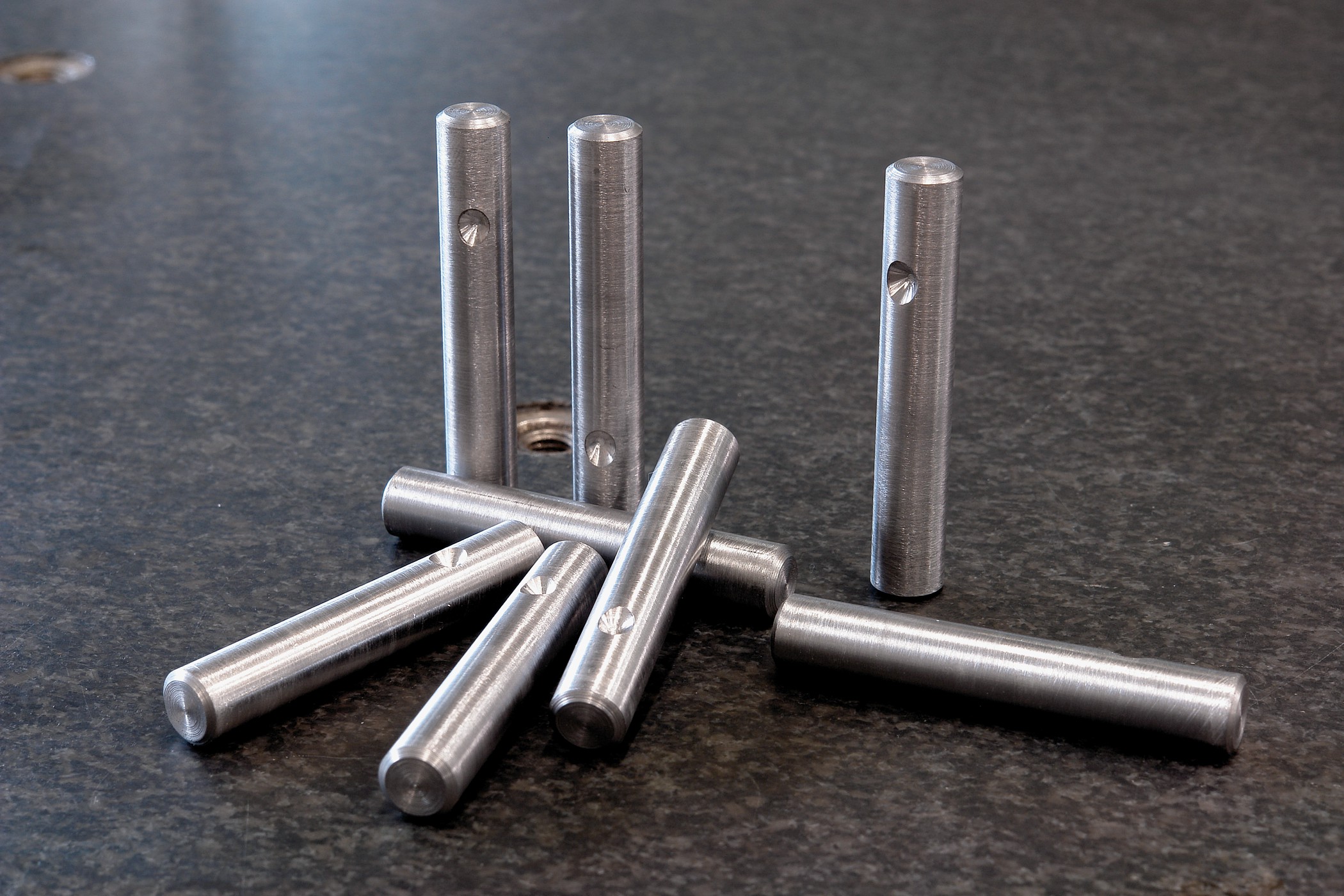

    Alcune foto dei perni finiti


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  8. #8
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

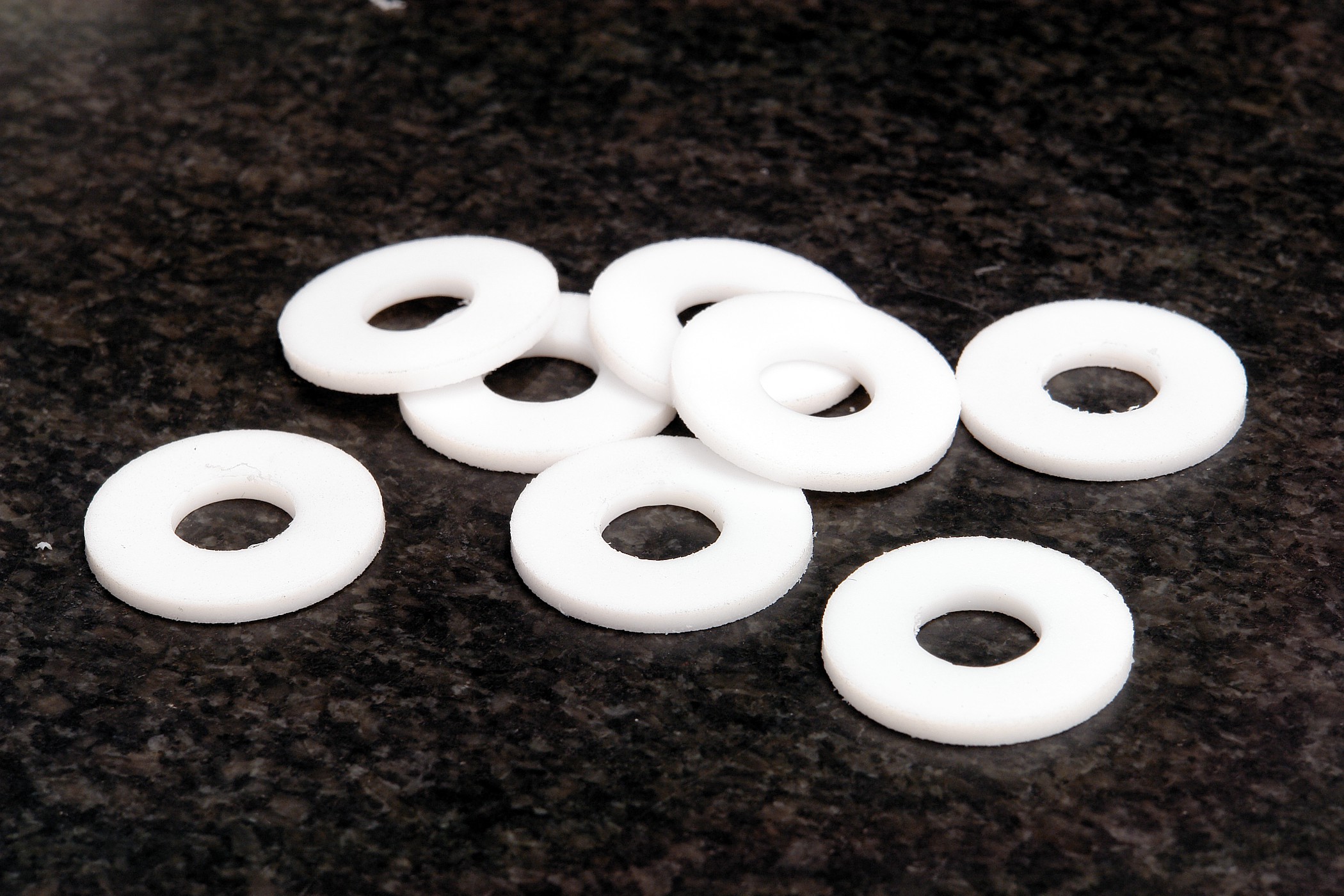

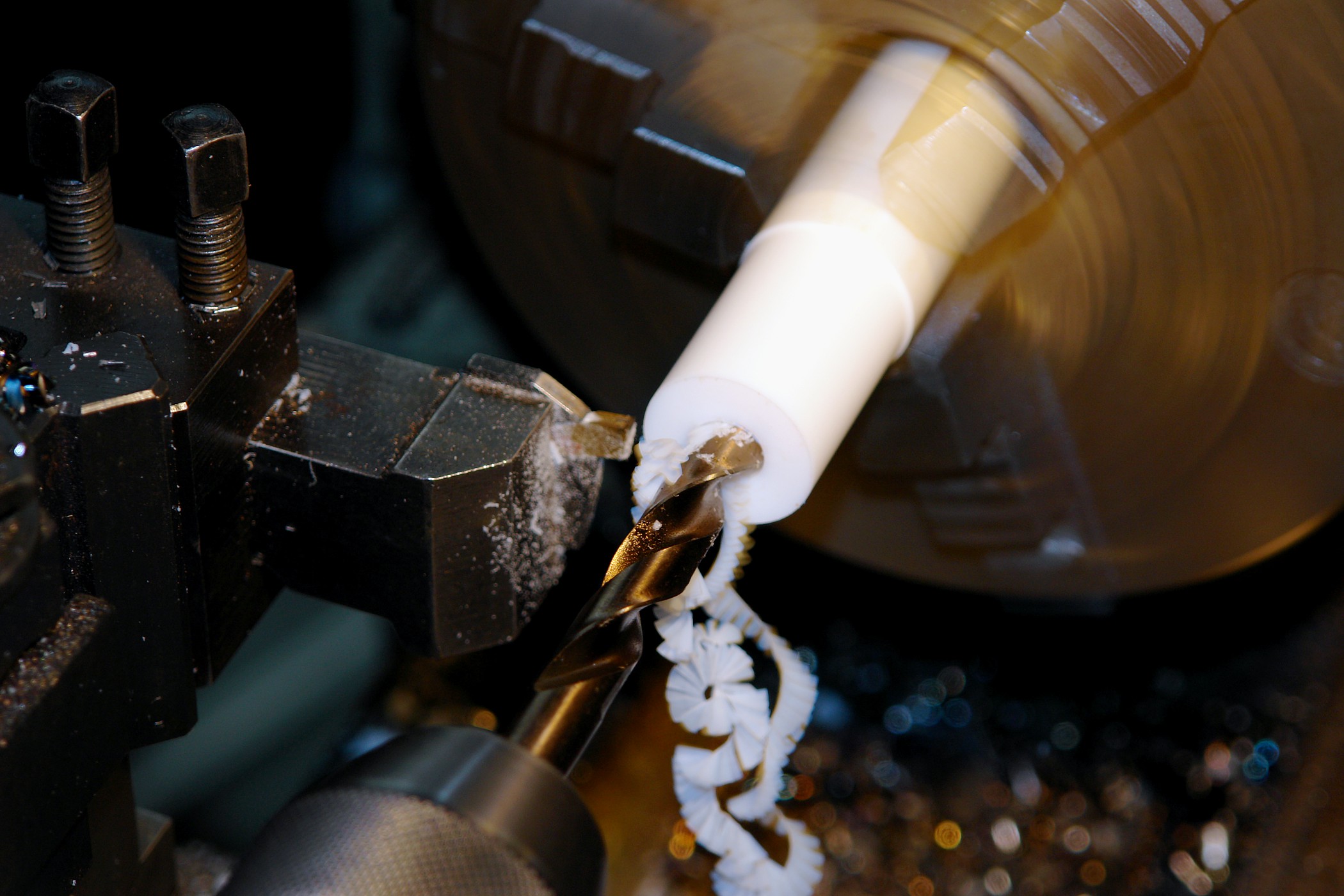

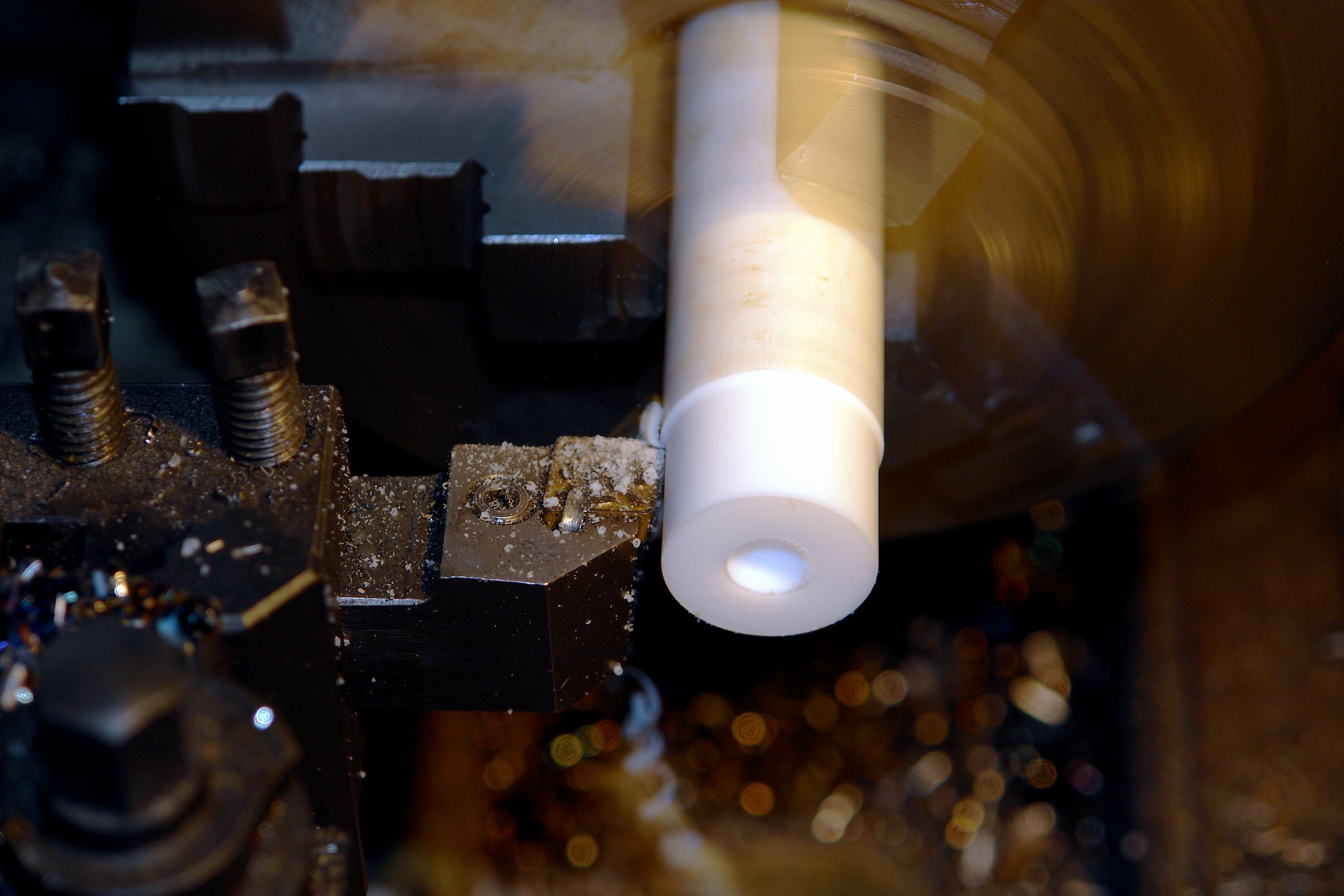

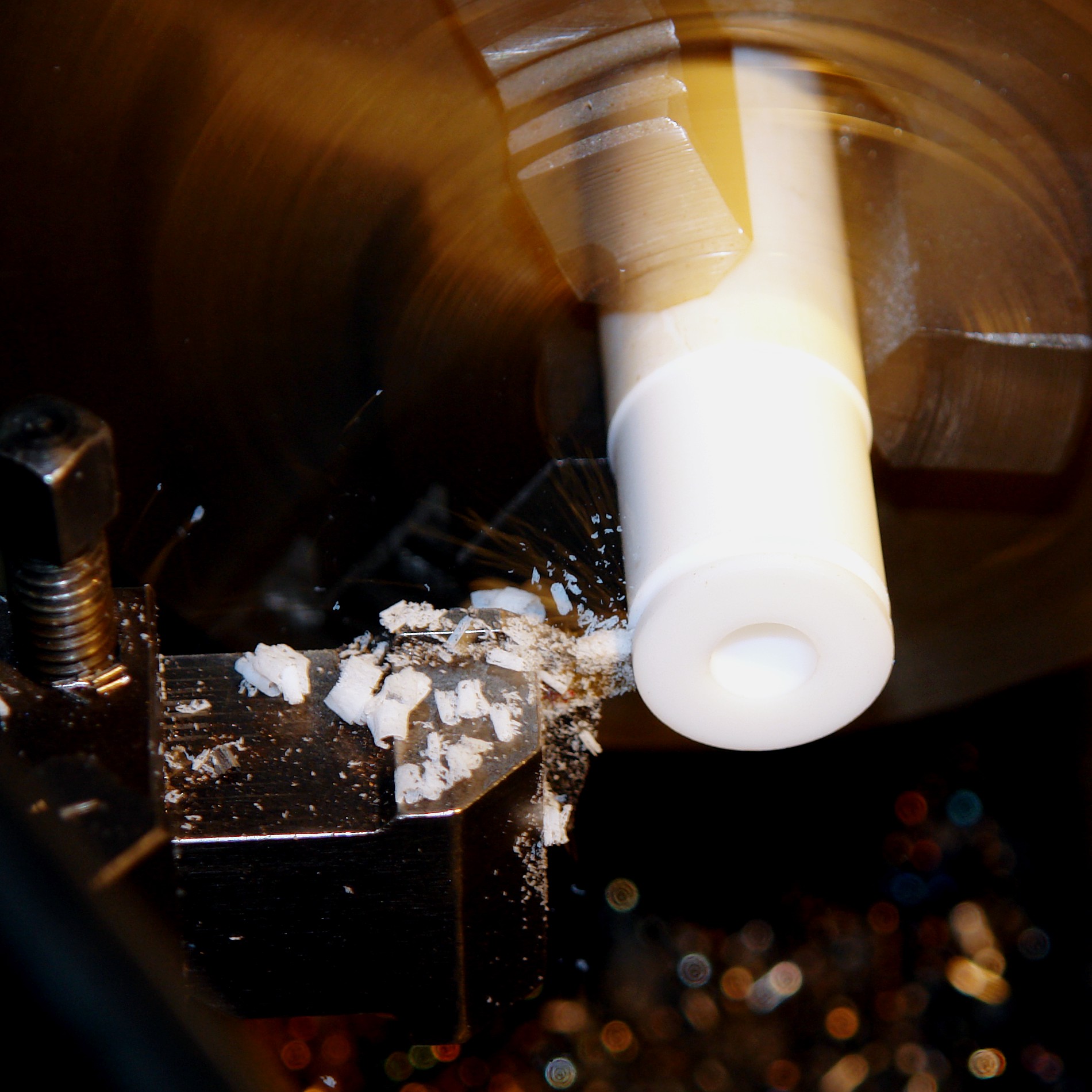

    Rondelle in Teflon.

    Fasi di lavoro eseguite su tornio parallelo tradizionale.
    Le 8 rondelle di spessore 2mm saranno poste sui perni in acciaio tra supporto interno e biella.


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  9. #9
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito

    Piastre supporto.

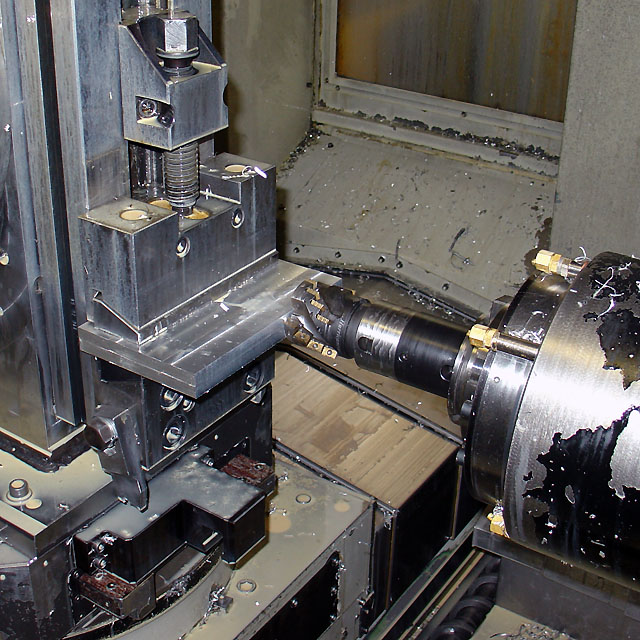

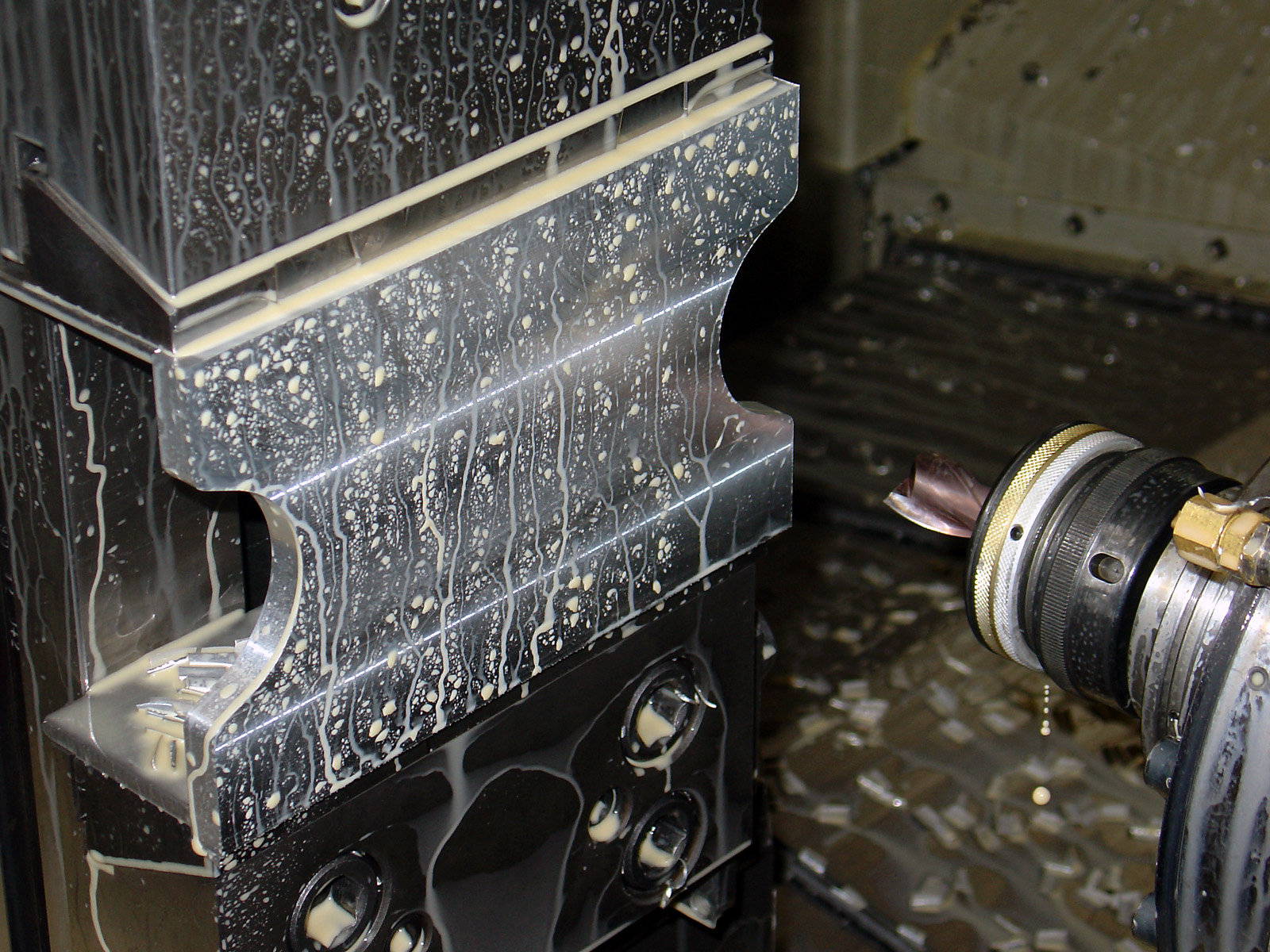

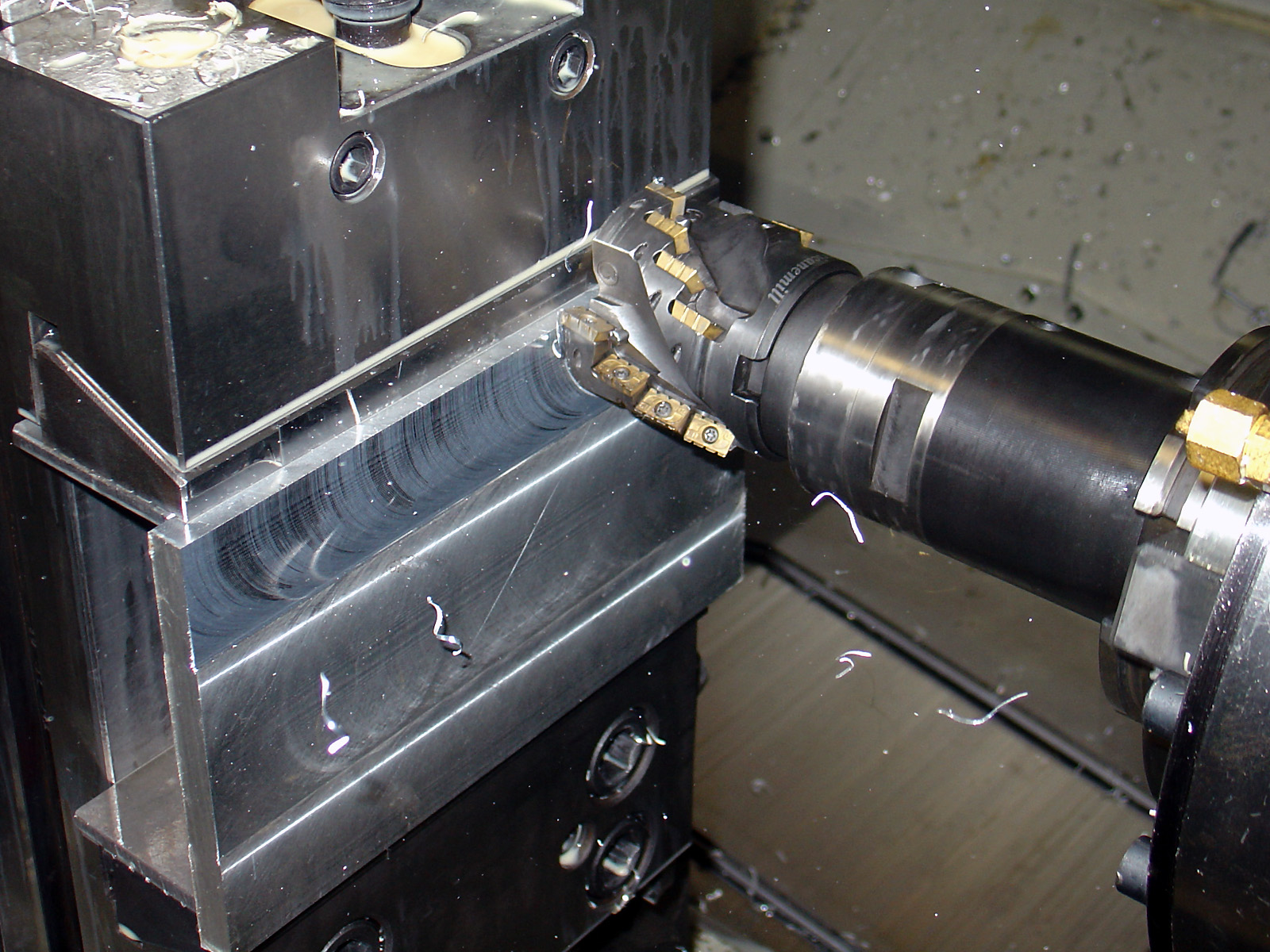

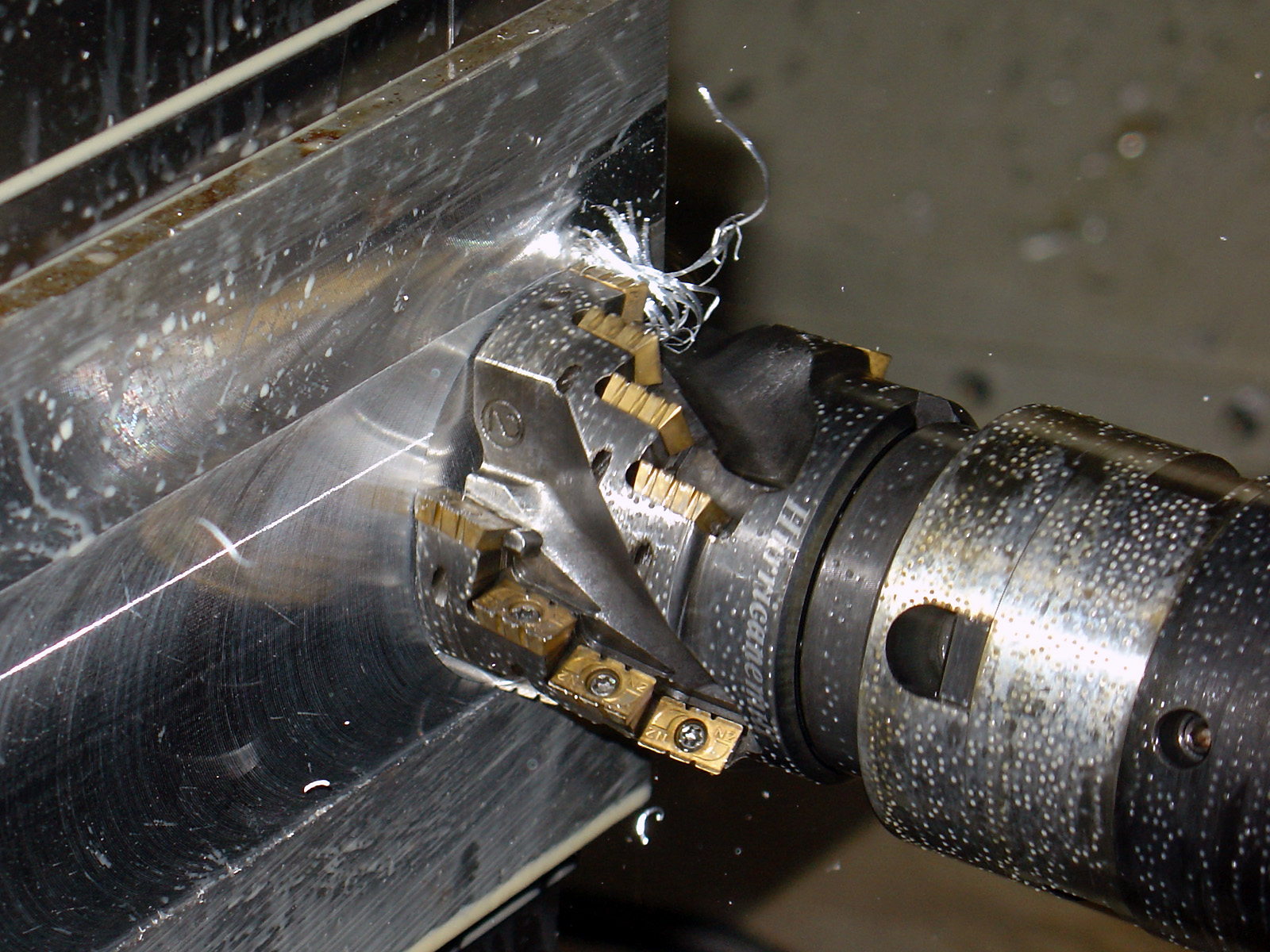

    1° fase di lavoro delle 2 piastre di supporto su centro di lavoro CNC. Il materiale è alluminio Anticorodal AC100.


    ZOOM!


    ZOOM!


    ZOOM!

    2° fase di lavoro sempre su centor CNC


    ZOOM!

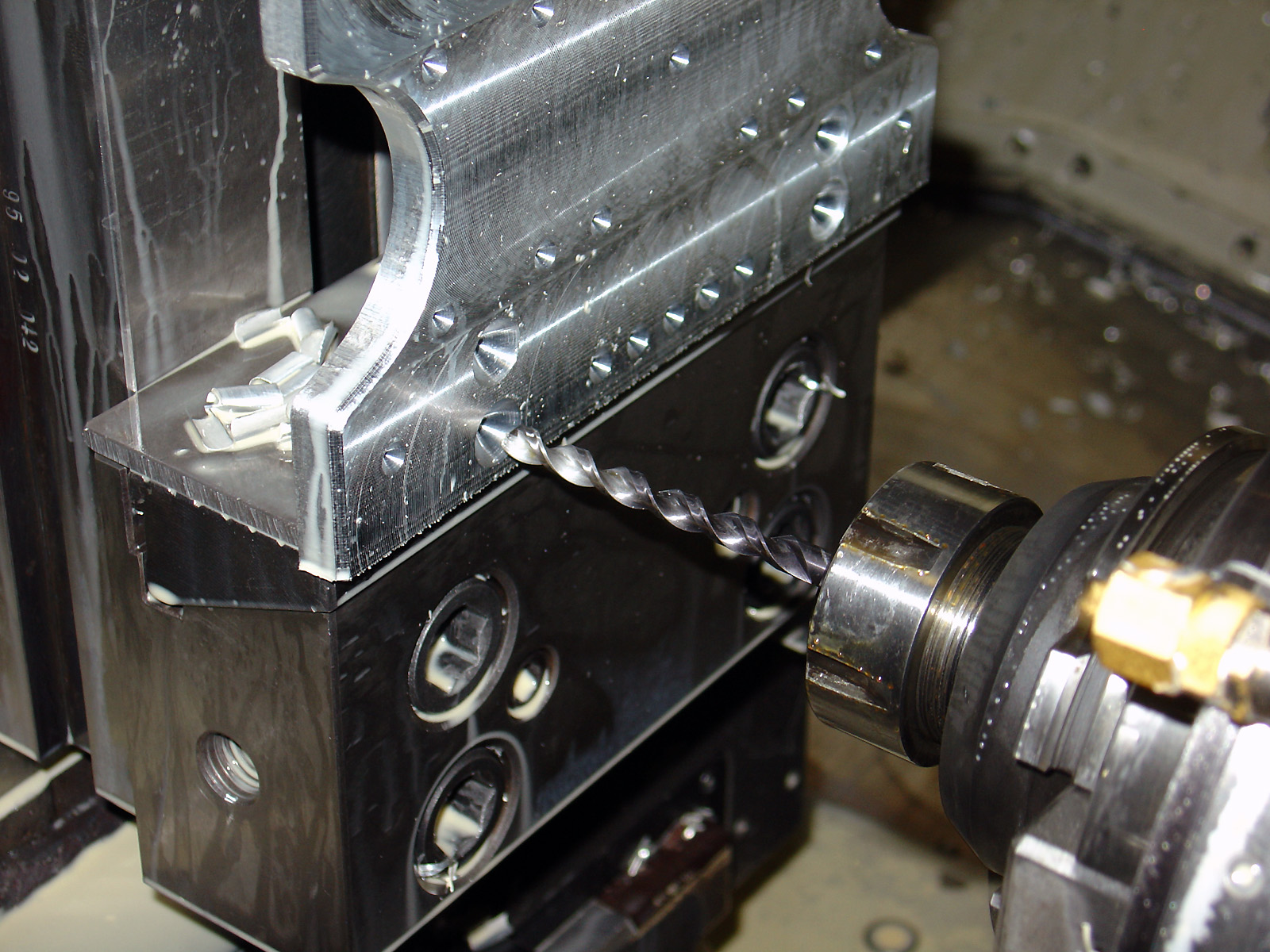

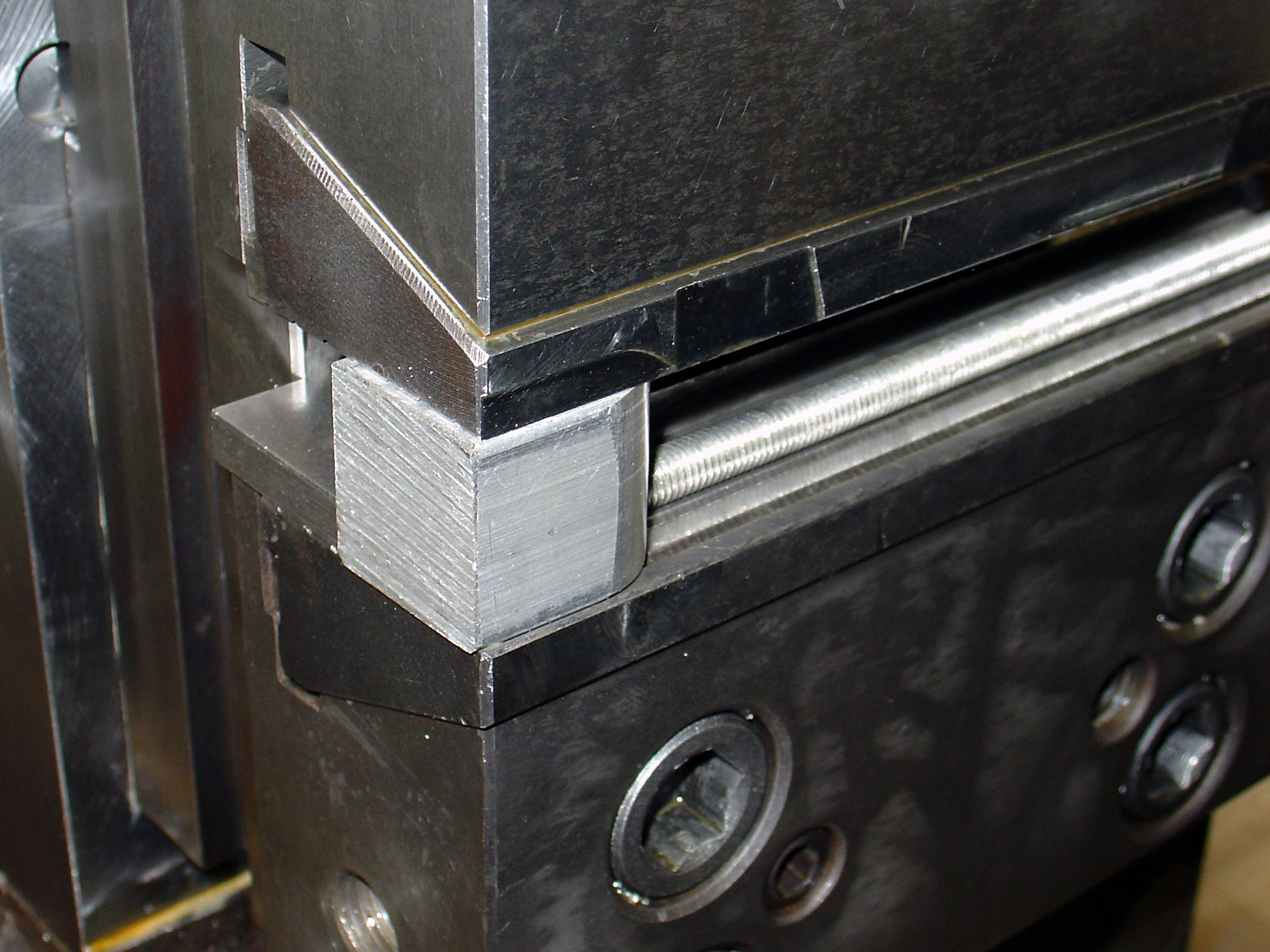

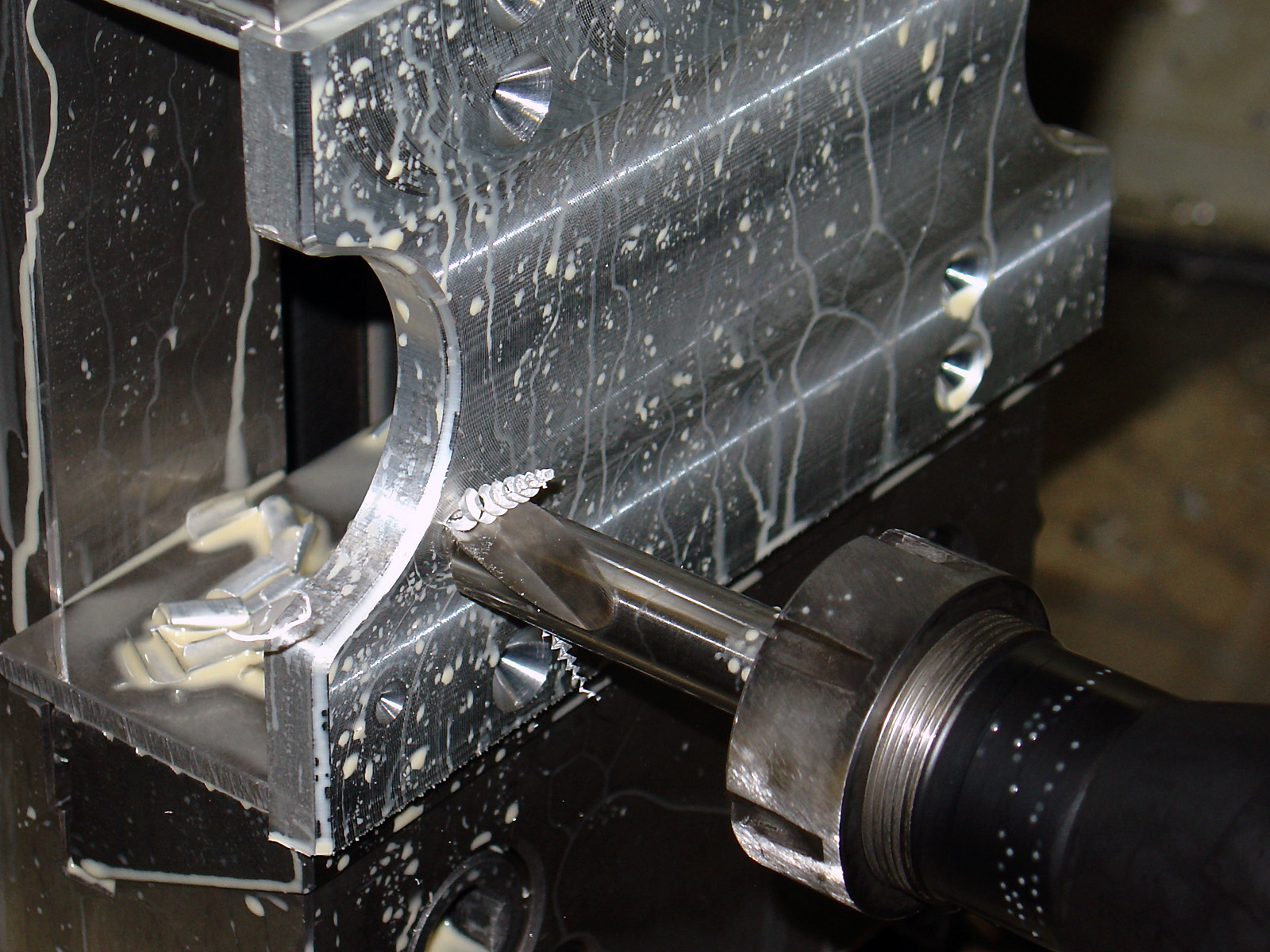

    3° fase di avoro ancora su centro CNC


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!
    Winner of the Bit-Tech and A.C.Ryan Mod of the Year 2006
    Modding Sponsored by Ybris Cooling - AMD - OCZ Technology - ASUSTeK - Cooler Master
    The power is nothing without control, acces to CNC machines is nothing without a creative vision.

  10. #10
    CNC Modder L'avatar di G69T
    Registrato
    Nov 2004
    Località
    Rotaliana - Königsberg - TRENTO
    Messaggi
    154

    Predefinito


    ZOOM!

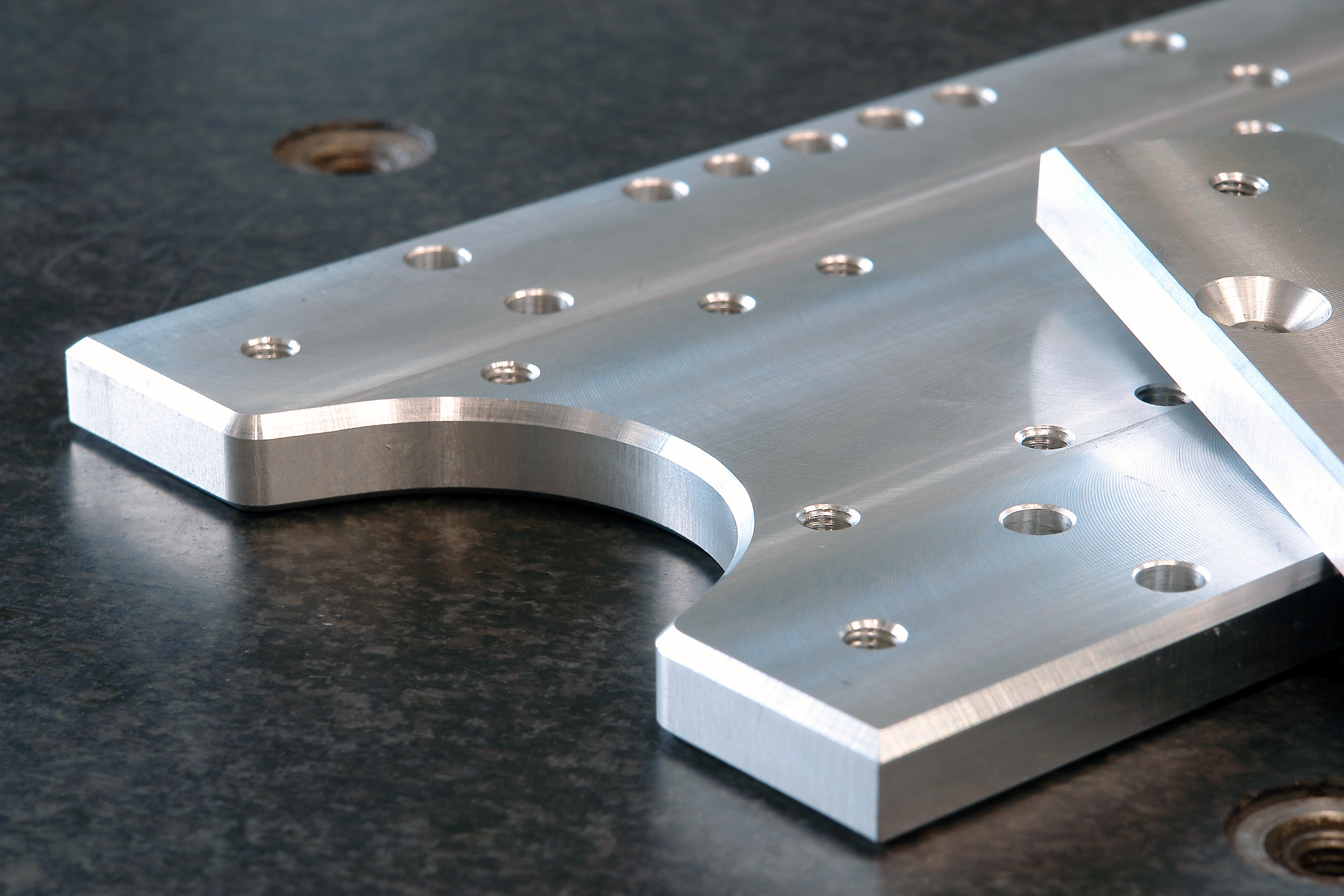

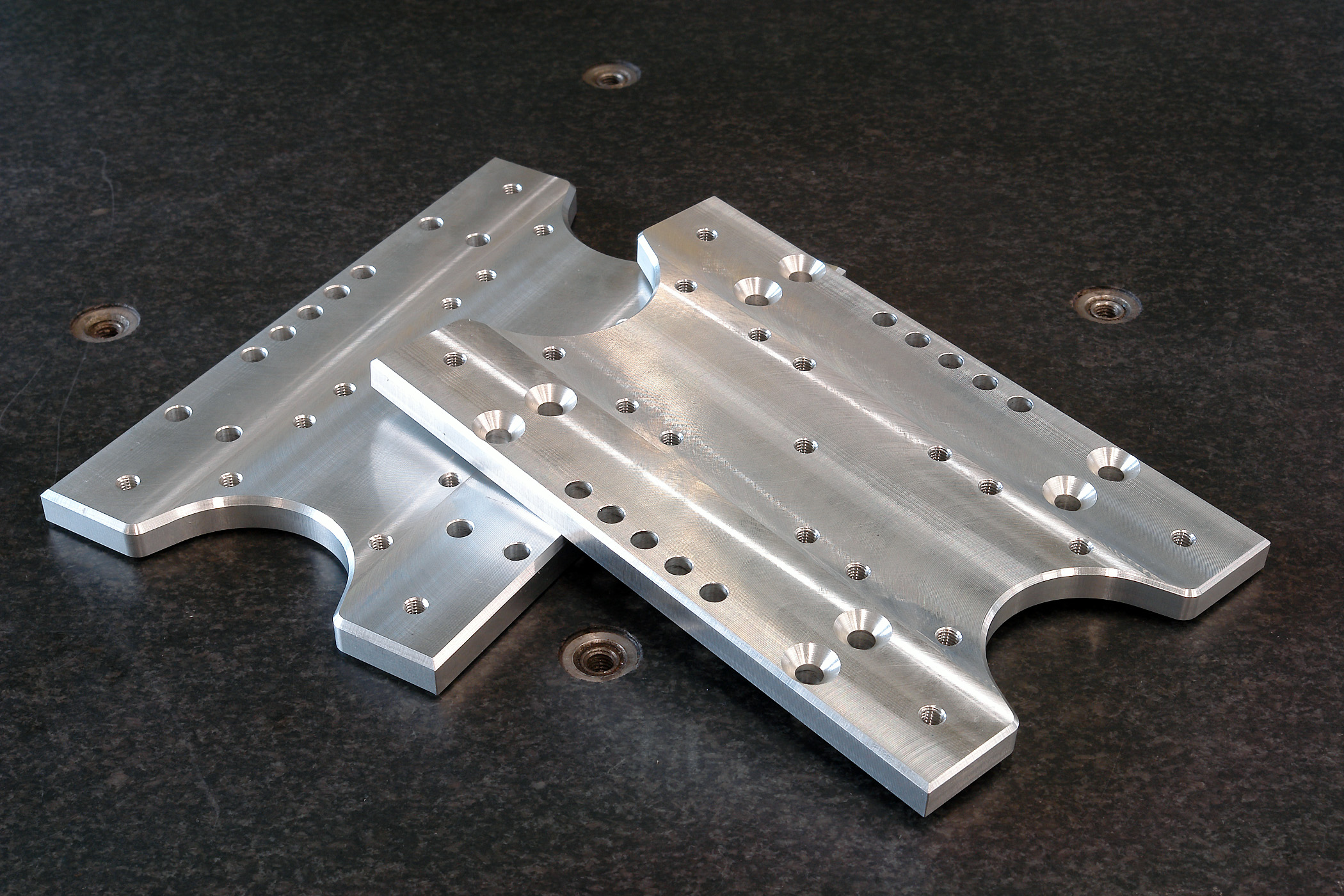

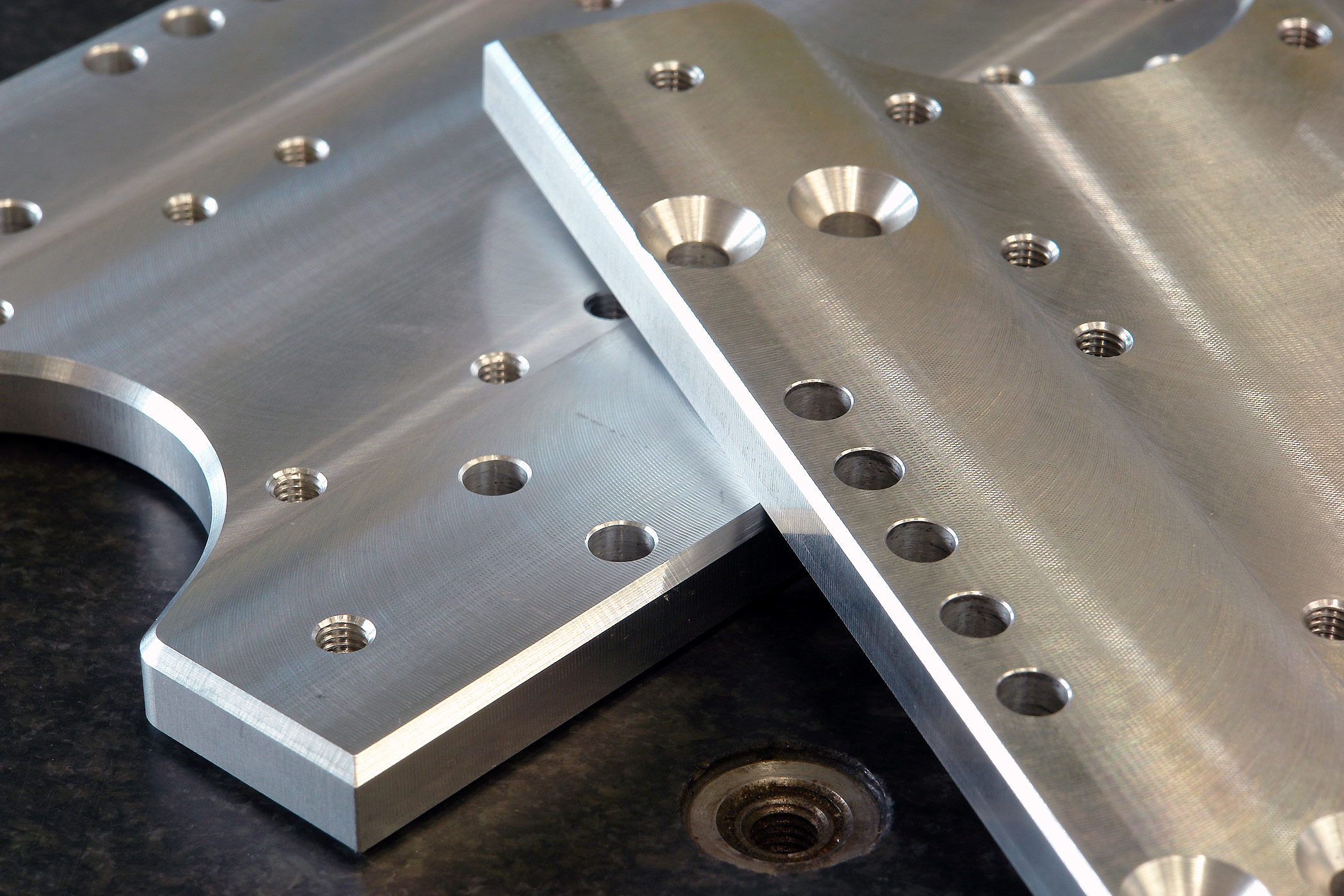

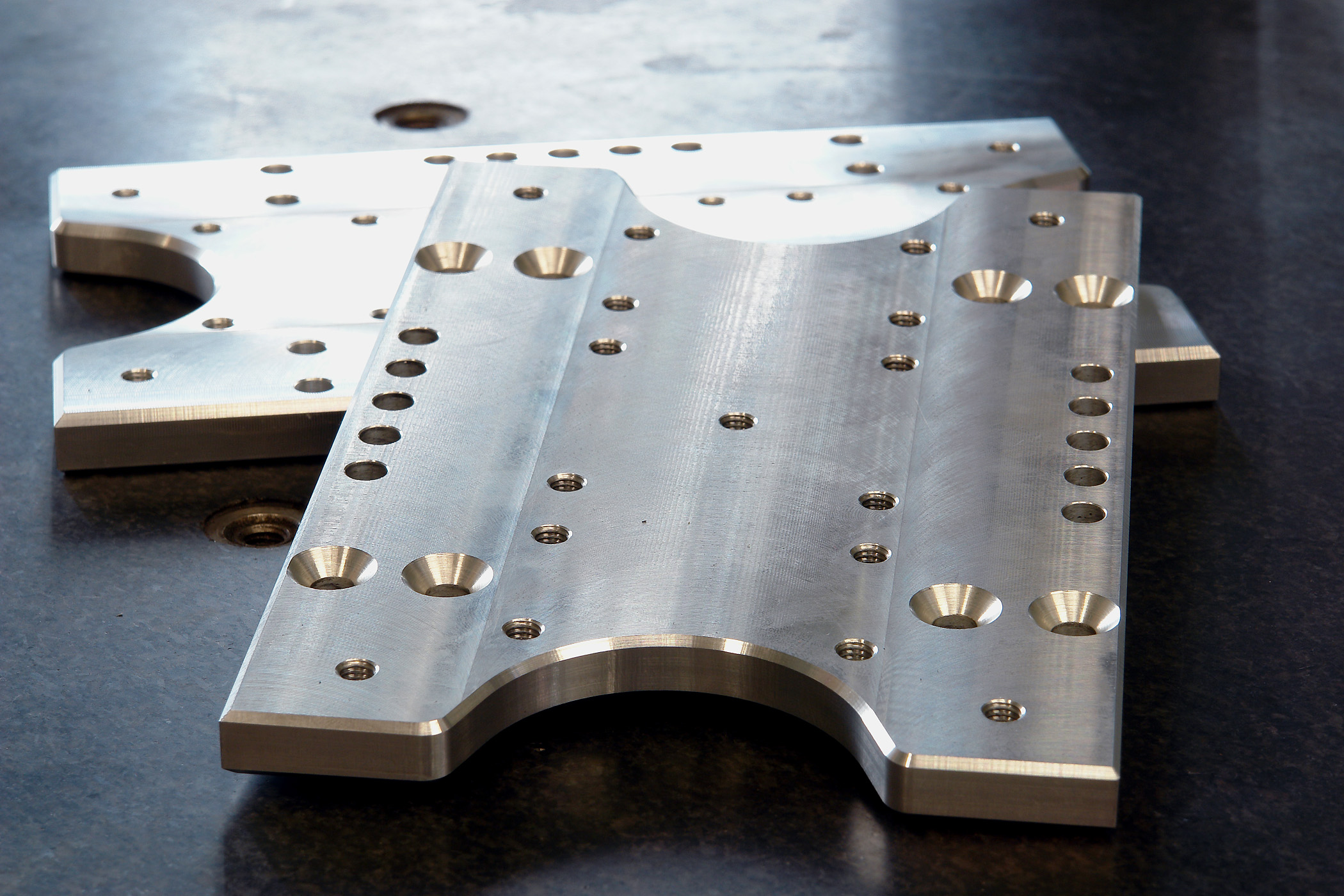

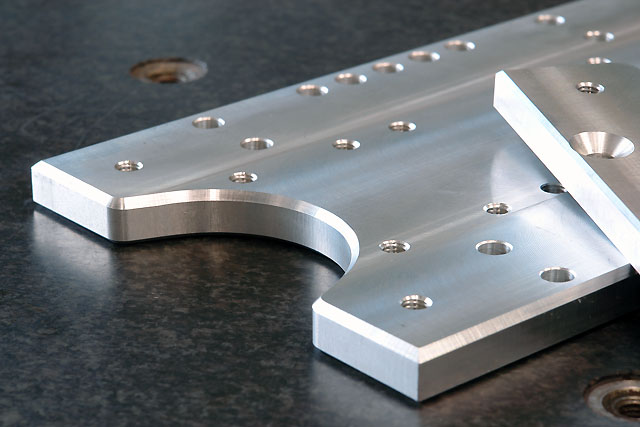

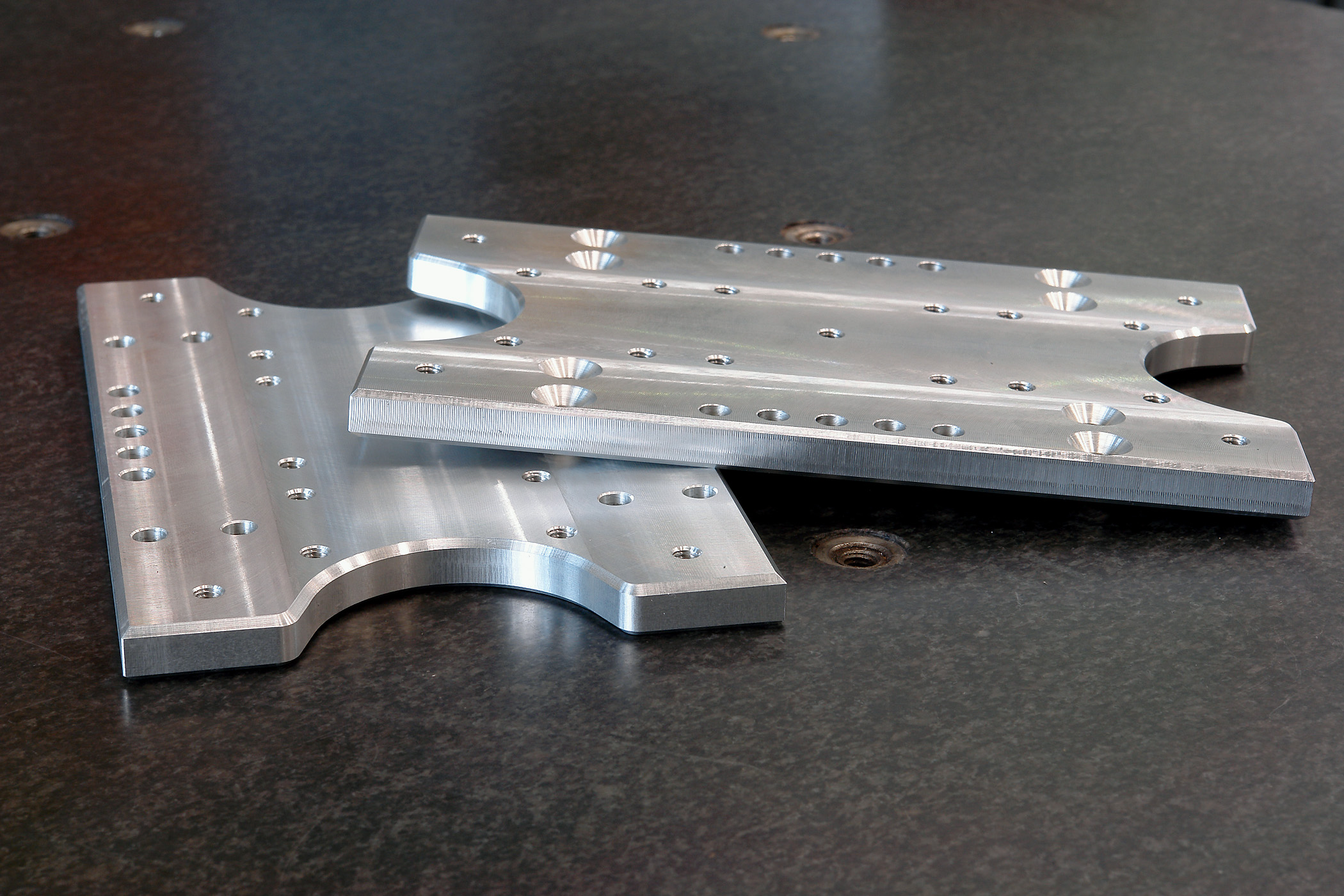

    Alcune foto delle piastre finite


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!


    ZOOM!

    A presto con il primo test di montaggio.
