    Predefinito integrazione per gli amanti dell' home made

    Comincio questo post illustrandovi il mio (tra poco) vecchio LCS.
    Considero questo impianto solo come un transitorio a quello che è il vero motivo di questo thread....cioè ovviamente il (lento) progetto di un nuovo impianto un po' diverso da quelli che si vedono di solito in giro.
    Il nuovo impianto sarà per tutti quelli che....
    Ne hanno le orecchie piene di sentire ronzii, vibrazioni e ventole a mille mila giri.
    Non hanno spazio da vendere...alla faccia dei vari Cosmos o Soprano che sia. (non me ne voglia rampageXtreme)
    Piace tenere il Procio al fresco anche d' estate.
    A cui piace l' estetica ma la sostanza viene prima.

    Per ora è tutto. Alla prossima la lista dei componenti.



    Ultima modifica di robba : 20-07-2009 a 17:53 Motivo: foto

  2. #2
    Amministratore L'avatar di giampa
    Registrato
    May 2002
    Località
    Pisa
    Età
    59
    Messaggi
    23,859

    Predefinito

    iscritto, vediamo cosa proponi ...


    "Scusate, ma se quest'anno in Texas ci avete spedito questo deficiente, vuol dire che c'è speranza per tutti?"

  3. #3
    La Leggenda L'avatar di VisioN
    Registrato
    Mar 2007
    Località
    Bibione(VE)\Padova(PD)
    Età
    35
    Messaggi
    3,202
    configurazione

    Predefinito

    Interessato pure io...sento puzza di piegatubi...

  4. #4
    Nexthardware Staff L'avatar di CrAzY MoDdEr
    Registrato
    May 2006
    Località
    Milano
    Età
    34
    Messaggi
    6,256
    configurazione

    Predefinito

    iscrittissimo


    Get Rich or Die Tryin'

  5. #5
    L'avatar di Vincent Vega
    Registrato
    Nov 2008
    Località
    Siena
    Età
    36
    Messaggi
    2,442

    Predefinito

    Curioso e iscritto. Bell'iniziativa !!!!
    Long Live Rock & Roll

  6. #6
    nibble L'avatar di robba
    Registrato
    May 2008
    Età
    45
    Messaggi
    65
    configurazione

    Predefinito

    Grazie per la fiducia ragazzi. Vediamo se riuscirò a tirar fuori qualche soluzione tecnica interessante.
    (@VisioN prometto di usare il piegatubi con moderazione... ma non mi risparmierò al tornio, alla saldatrice, al trapano e con il seghetto alternativo)

    La filosofia:
    L'intento del progetto è quello di far vivere in armonia (il più possibile) tutti gli elementi con cui ci scontriamo ogni volta che dobbiamo fare un impianto:
    portate, pressioni, temperature, spazi a disposizione, rumore e non ultimo, consumi energetici.
    Cercherò quindi di tenere sempre in considerazione tutti questi elementi, cercando di ottimizzarli al massimo...ho dimenticato l' estetica, ma questa non la sfrutterò al massimo, diciamo solo un po'.

    Partiamo dalle specifiche:
    Voglio un sistema il più possibile silenzioso ma lo voglio anche il più possibile performante e deve stare in uno spazio ragionevole....utopia? Vedremo....
    Un sistema fanless è silenzioso ma non è il massimo per le performance. Viceversa le ventole fanno casino....lo so, non tutte e dipende dalla velocità di rotazione, ma in generale tutte producono db rumorosi....e poi ad includerle nell' impianto si fa sempre in tempo.

    Quindi per salvare capra e cavoli, ho deciso di progettare un sistema che per ora chiamerò Semi-Fanless....in pratica per ora, in tutto l' impianto ci sarà UNA sola ventola da 120mm e la potete già vedere nelle foto del vecchio impianto....non mi dite che non riuscite a trovarla... :-)

    E' quella dell' alim! Una Aerocool fan turbine montata con viti in gomma...inudibile. Solo che così com'è non è sfruttata al massimo....

    Passiamo ora alle considerazioni sugli spazi a disposizione. Il case è quello delle foto e come si può vedere è un middle, direi moooolto middle. Ci sta giusto la MB, l' ali e le periferiche. E' piccolo ma ha tutto quello che serve ad un desktop...2 lettori DVD, un card-reader lian Li, floppy (si lo uso ancora), 3 USB frontali, jack per le cuffie, monitor per le temperature e 2 Hd...e senza fatica, c'è ancora spazio per aggiungerne altri 2.... come ho già detto...alla faccia dei Cosmos.
    Al prossimo post per la disposizione e la lista dei componenti.....qualcuno potete già scorgerlo nelle foto.

    Yo
    Icone allegate Icone allegate Clicca sull'immagine per ingrandirla

Nome:   Il_case[low_res].JPG
Visite: 162
Dimensione:   145.0 KB
ID: 7071
    Ultima modifica di robba : 20-04-2009 a 14:54 Motivo: ortografia

  7. #7
    nibble L'avatar di robba
    Registrato
    May 2008
    Età
    45
    Messaggi
    65
    configurazione

    Predefinito componenti

    E dopo le chiacchiere è ora di agire.
    Dunque ciò che metterò in quel case sarà:

    pompa: Danger Den CPX-PRO.....(e già questa è stata una piccola sfida....ciò messo sei mesi a reperirla)
    serbatoio: home made....(è una sorpresa)
    rad1: black ice GT 120 stealth....(con probabile mod sugli ingressi)
    rad2: watercool MO-RA 2.....(il bestione non starà proprio nel case ma diventrà parte integrante di quest ultimo)
    per i WB abbiamo:
    CPU: 1 Lunasio X-Force R1 base tonda.....(come si dice Italians do it better)
    NB: 1 Lunasio Lunaforce RV-700 adattato per il NB (in origine è nato per la GPU)
    GPU: 1 Thermaltake Aqua Brazing W2...(piccolo, lascia libere le PCI adiacenti ma secondo la mia esperienza fa bene il suo dovere)

    Circuito di controllo:
    Display thermaltake con la temperatura e livello liquido......ma questo mi sa tanto che sarà sostituito con un più efficace Aquacomputer Aquaero 4 con sensore di livello.

    E dopo la lista della spesa arriva la parte più divertente....tutti in cucina...ops...in officina :-)
    Ma prima beccatevi due foto per gustarvi l' attesa.
    Icone allegate Icone allegate Clicca sull'immagine per ingrandirla

Nome:   componenti.JPG
Visite: 216
Dimensione:   161.4 KB
ID: 7079   Clicca sull'immagine per ingrandirla

Nome:   DSC_0098.JPG
Visite: 214
Dimensione:   159.3 KB
ID: 7080
    Ultima modifica di robba : 23-04-2009 a 00:22

  8. #8
    nibble L'avatar di robba
    Registrato
    May 2008
    Età
    45
    Messaggi
    65
    configurazione

    Predefinito inizio

    una cosa che mi son dimenticato di dire l' ultima volta è che tutti le parti del impianto che userò, tranne pompa e rad black ice, sono state comprate usate.....anche questa è una sorta di ottimizzazione....

    Ecco come ho pensato di creare l' impianto:
    Per avere efficienza farò un dual loop, insomma un paralello, ma visto che voglio circa zero rumore, la pompa sarà una sola. Quindi una pompa, un serbatoio, e due rami con un radiatore ciascuno, il MO-RA per la CPU e il black ice per GPU+NB...dovrebbe bastare.
    Per la dislocazione beccatevi questa:
    con l' esperienza fatta sul ultimo (prime foto) posso dire che la scelta di mettere pompa e serbatoio al posto del alim., è un ottima scelta. Ti lascia tutto lo spazio necessario di manovrare nel case come se l' impianto non ci fosse. Inoltre ho notato che mettere l'alim. davanti sulla parte bassa, tipo formato BTX, tiene quest'ultimo più "fresco"....troooppo fresco!
    Quello che farò è riportarlo alla sua vecchia temperatura di funzionamento visto che funzionava bene anche così. (da notare che ho sforacchiato la parte bassa davanti al case per farlo respirare meglio.)
    Ma come si fa ad alzare la temp. di un ali?
    Semplice basta mettergli un black ice GT120 sopra alla sua ventola, ci sta giusto al pelo. :-D
    Anche se il rad non lavorerà al massimo dell'efficienza, un po' raffredda e dovrebbe bastare, tanto poi l' H2O si mischierà nel serbatoio, con quella che proviene dall'altro rad.
    E già, il serbatoio ........

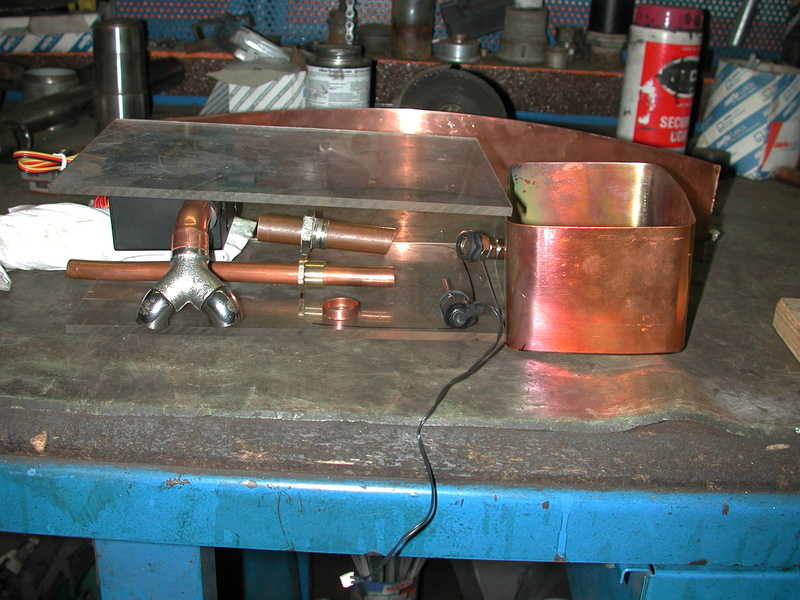

    fargli fare da semplice e puro contenitore di acqua lo ritengo un po' sprecato, però.....se fosse fatto di RAME+PLEXY potrebbe dissipare il calore e contemporaneamente farmi da sostegno per la pompa....con un minimo di estetica.
    Ho già tagliato due lastre di plexy da 5 mm e saldato una lamiera di rame da 0,8 mm.
    Per ora vi lascio qualche foto....del work in progress. Scusate se non sono chiare.

    Yo
    Icone allegate Icone allegate Clicca sull'immagine per ingrandirla

Nome:   DSCN8971.JPG
Visite: 225
Dimensione:   59.3 KB
ID: 7083   Clicca sull'immagine per ingrandirla

Nome:   DSCN8967.JPG
Visite: 252
Dimensione:   60.6 KB
ID: 7084   Clicca sull'immagine per ingrandirla

Nome:   DSCN8968.JPG
Visite: 399
Dimensione:   66.5 KB
ID: 7085

  9. #9
    L'avatar di Vincent Vega
    Registrato
    Nov 2008
    Località
    Siena
    Età
    36
    Messaggi
    2,442

    Predefinito

    Bella l'idea di fare il serbatoio in rame...
    Long Live Rock & Roll

  10. #10
    La Leggenda L'avatar di VisioN
    Registrato
    Mar 2007
    Località
    Bibione(VE)\Padova(PD)
    Età
    35
    Messaggi
    3,202
    configurazione

    Exclamation

    Ossignor...Tharmarteik no ti prego
